MERSEN

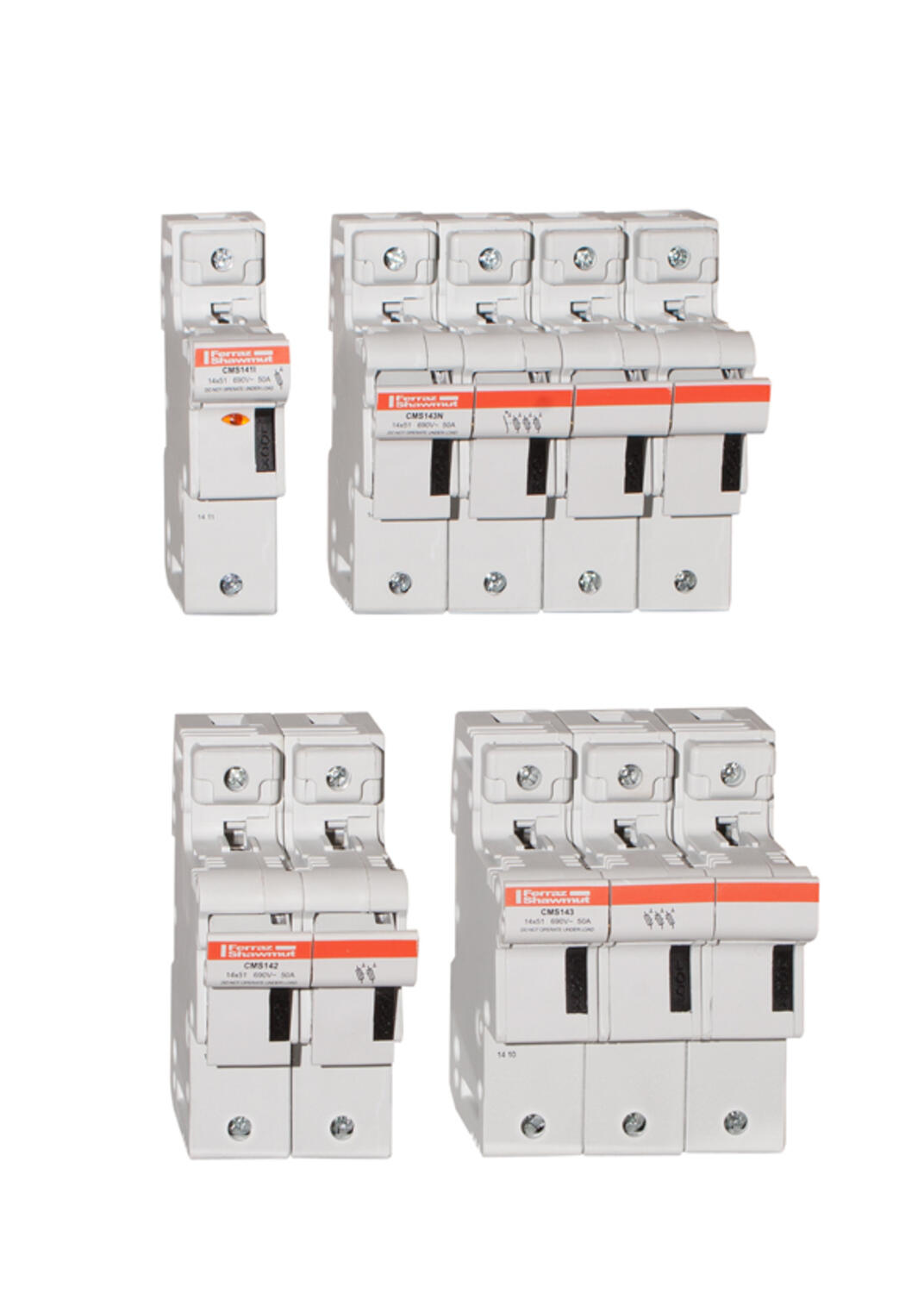

Poistkový držiak Modulstar® CMS 14 (14x51)

Jmenovité napätie (Ui) tohto zariadenia je 690 V striedavého prúdu (AC20B), izolačné napätie (Uimp) dosahuje hodnoty 8 kV a maximálny prúd, ktorý zariadenie môže uniesť, je 50 A. Táto kombinácia vlastností zabezpečuje spoľahlivý prevádzku a ochranu pred prepäťím.

Priama montáž na DIN lištu
Indikácia vypálenia poistky

Vybraná varianta

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Balenie	6 ks
Breaking capacity max	100 kA
Max. napätie AC	690 V
Max. napätie DC	690 V
Počet pólov	1
Prúd max.	50 A
Šírka	26,5 mm
Výrobné číslo	A331016
Zhoda s normami	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL

K stiahnutiu

Modulostar-CMS14.pdf

Rozmery a pripojenie

Popis produktu

Menovité napätie (Ui)	Izolačné napätie (Uimp)	Max. prúd
690 V AC (AC20B)	8 kV	50 A

Podľa IEC 60269-1 & 2 a skúšané podľa IEC 60947-1 & 3

147823_555.tif 147742_555.tif

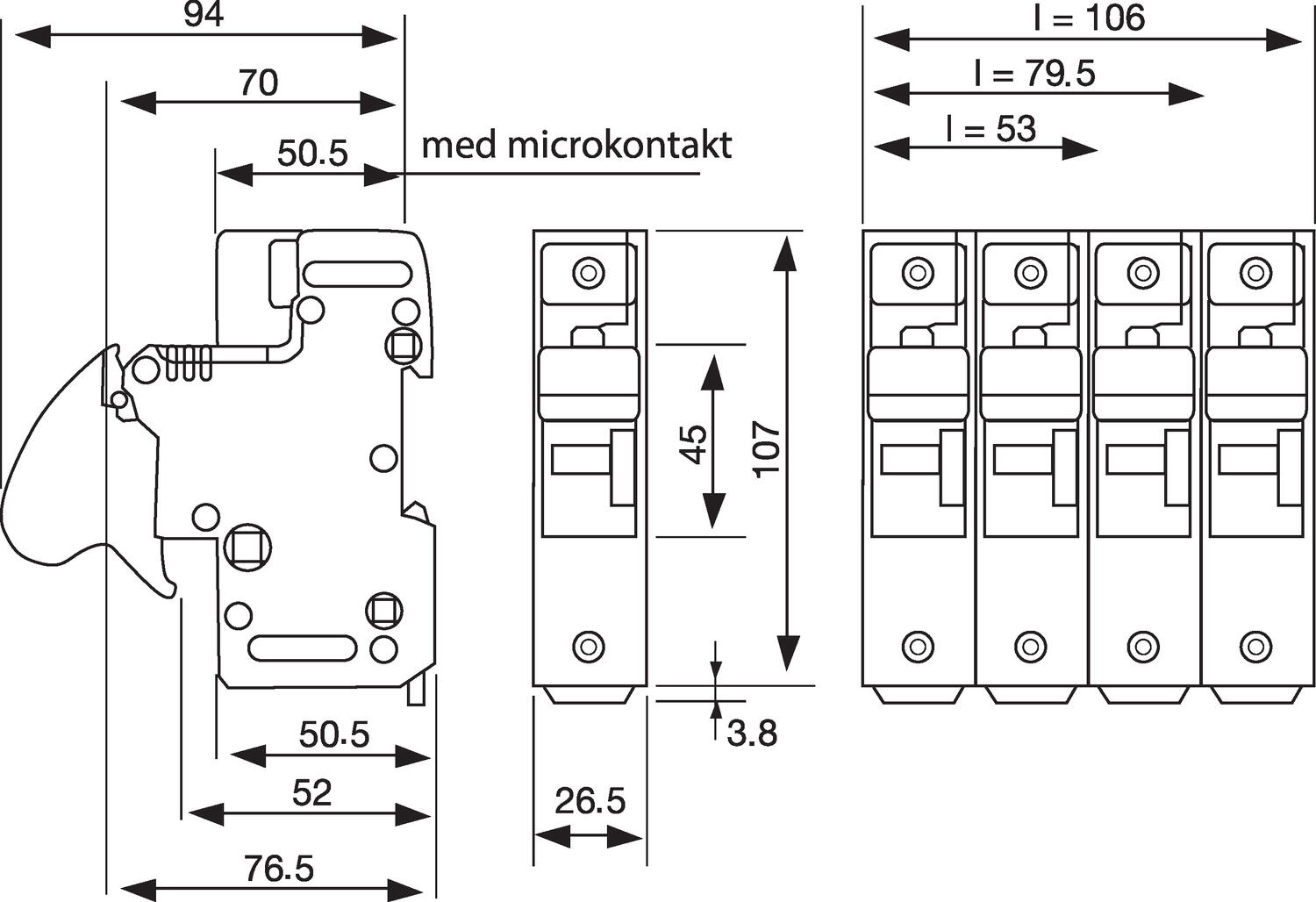

Rozmery

147895_555.eps

Objednávacie informácie

Objednávacie čísla	Popis	Počet pólov	Počet modulov šírky 17,5 mm	Balenie
CMS141	F222990	1	1.5	6
CMS141N	E201323	2	3	3
CMS142	j211056	2	3	3
CMS143	J212091	3	4.5	2
CMS143N	L213128	4	6	1
CMS144	G214136	4	6	1
S indikáciou vypálenia poistky
CMS141I	M200778	1	1.5	6
CMS141NI	M201836	2	3	3
CMS142I	C211579	2	3	3
CMS143I	Z212611	3	4.5	2
CMS143NI	D213627	4	6	1
S mikrospínačom pre indikáciu stavu poistky bez indikátora
CMS141M	K214645 mikroprepínač NO/NC	1	1.5	6
CMS142M	R215157 mikroprepínač NO/NC	2	3	3
CMS143M	T215665 mikroprepínač NO/NC	3	4.5	2
CMS143M2	Y216681 mikroprepínač NO/NC	3	4.5	2
CMS143NM	L217199 mikroprřepínač NO/NC	4	6	1
S mikrospínačom pre indikáciu stavu poistiek s indikátorom
CMS141MI	N201837 mikroprepínač NO/NC + indikátor	1	1.5	6
CMS142MI	K211057 mikroprepínač NO/NC + indikátor	2	3	3
CMS143MI	D211580 mikroprepínač NO/NC + indikátor	3	4.5	2
CMS143M2I	K212092 mikroprepínač NO/NC + indikátor	3	4.5	2
CMS143NMI	A212612 mikroprepínač NO/NC + indikátor	4	6	1
Fázove napojené lišty
CMS14BB3F4	A210312 3-fázová lišta 100 A	12		5
CMS14BB2F6	Z210311 2-fázová lišta 63 A	12		5
Ďalšie príslušenstvo mikroprepínačov pre CMS14
CMS14W1	M218741 mikroprepínač 1-pólový NO/NC			1
CMS14W2	C219261 mikroprepínač 3-pólový 1 ks. NO/NC
CMS14W3	D219791 mikroprepínač 3-pólový 2 ks. NO/NC
LOCK	M223525 Systém zamykania držiakov poistiek

147852_555.tif

Príslušenstvo

Príbuzné produkty

Produktové správy

Nový dizajn poistiek od Lütze: Locc-box 2.0

Lütze prichádza s novým, aktualizovaným dizajnom svojej elektronickej poistky, pričom si zachováva rovnaké výrobné číslo ako predtým.

Produktové správy

Lütze Elektronické poistky

Elektronické poistky Lutze nemajú žiadne mechanické časti, ale sú postavené na procesore, ktorý meria prúd.

Produktové správy

Chyťte slnko do svojej siete

Pri fotovoltaických aplikáciách je dôležité mať spoľahlivé a účinné elektrické komponenty, ktoré odolávajú náročným podmienkam prostredia a poskytujú optimálny výkon. Tri popredné spoločnosti, Mersen, TE Connectivity a SOCOMEC, ponúkajú množstvo produktov určených špeciálne pre fotovoltaické aplikácie.

Události

OEM AUTOMATIC OPEN DAYS 2025

Akcia ponúka príležitosť na stretnutie s našimi inovatívnymi produktmi aj expertmi na aplikácie. Uvidíte dynamické prezentácie najnovších výrobkov, ktoré dokážu digitálne transformovať Vašu prevádzku, zaistiť bezpečnosť strojných zariadení a ďalšie rôzne systémy pre automatizáciu strojov a riešení. Návštevu si môžete spríjemniť skvelým jedlom a pitím, ktoré bude k dispozícii formou rautu.

Produktové správy

SEIFERT SYSTEMS PRIEKOPNÍK V OBLASTI PRIEMYSELNÉHO CHLADENIA

Už viac ako polstoročia je na čele vývoja inovatívnych riešení chladenia, ktoré vyhovujú rôznorodým potrebám priemyslu po celom svete.

Produktové správy

SEIFERT SYSTEMS KOMPLEXNÉ RIEŠENIA PRE KAŽDÚ PRIEMYSELNÚ POTREBU

Spoločnosť Seifert Systems ponúka rôznorodý sortiment modelových produktov, aby uspokojila rôzne chladiace potreby rôznych priemyselných odvetví.

Objednávacie číslo	Balenie	Breaking capacity max	Indication (CVL)	Materiál	Max. napätie AC	Max. napätie DC	Number Of Outgoing Poles	Počet pólov	Prúd max.	Šírka	Výrobné číslo	Zhoda s normami

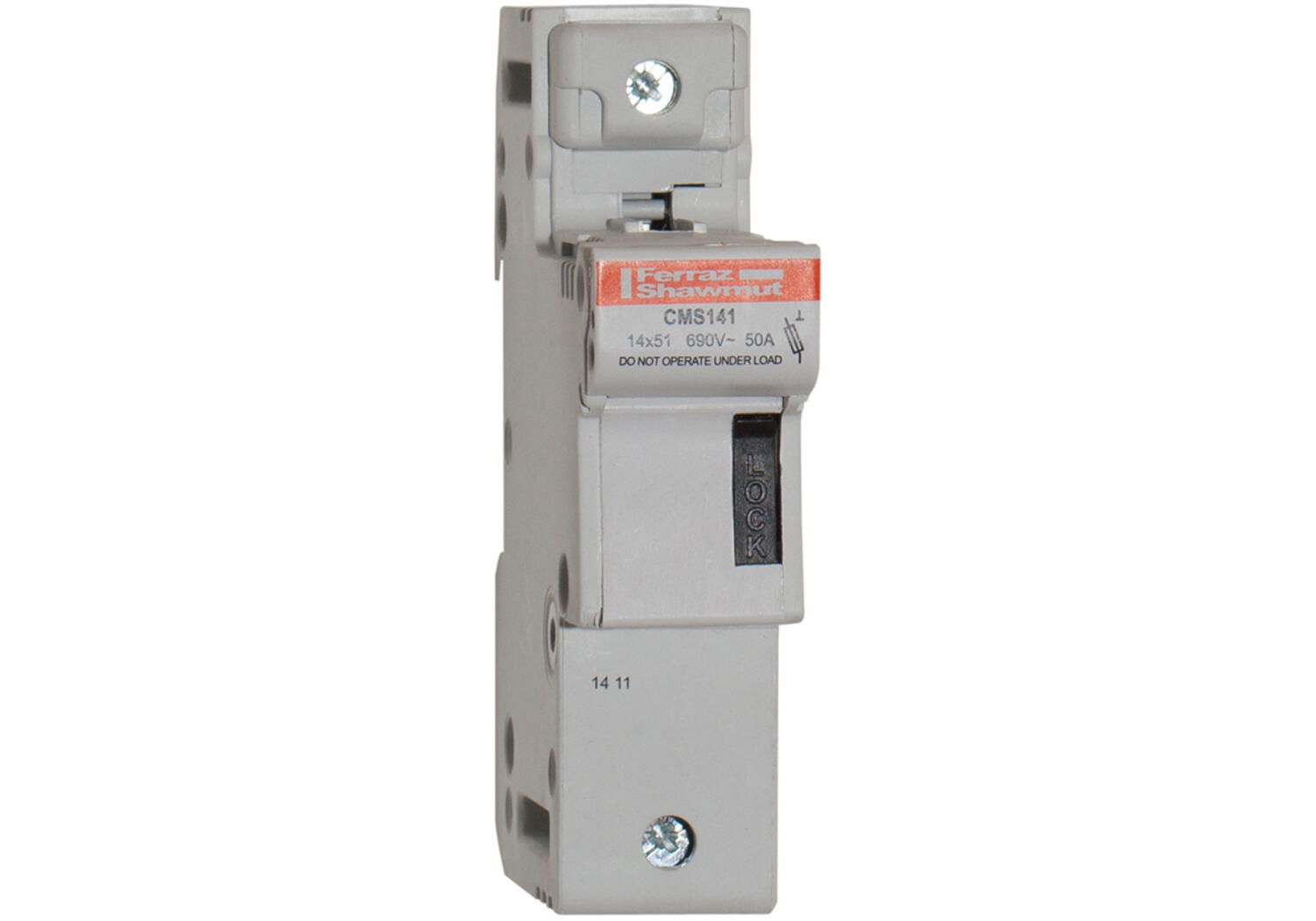

Držiak poistky pre 14x51, 1-pól Položka: CMS141 Skopírované	6 ks	100 kA			690 V	690 V		1	50 A	26,5 mm	A331016	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL

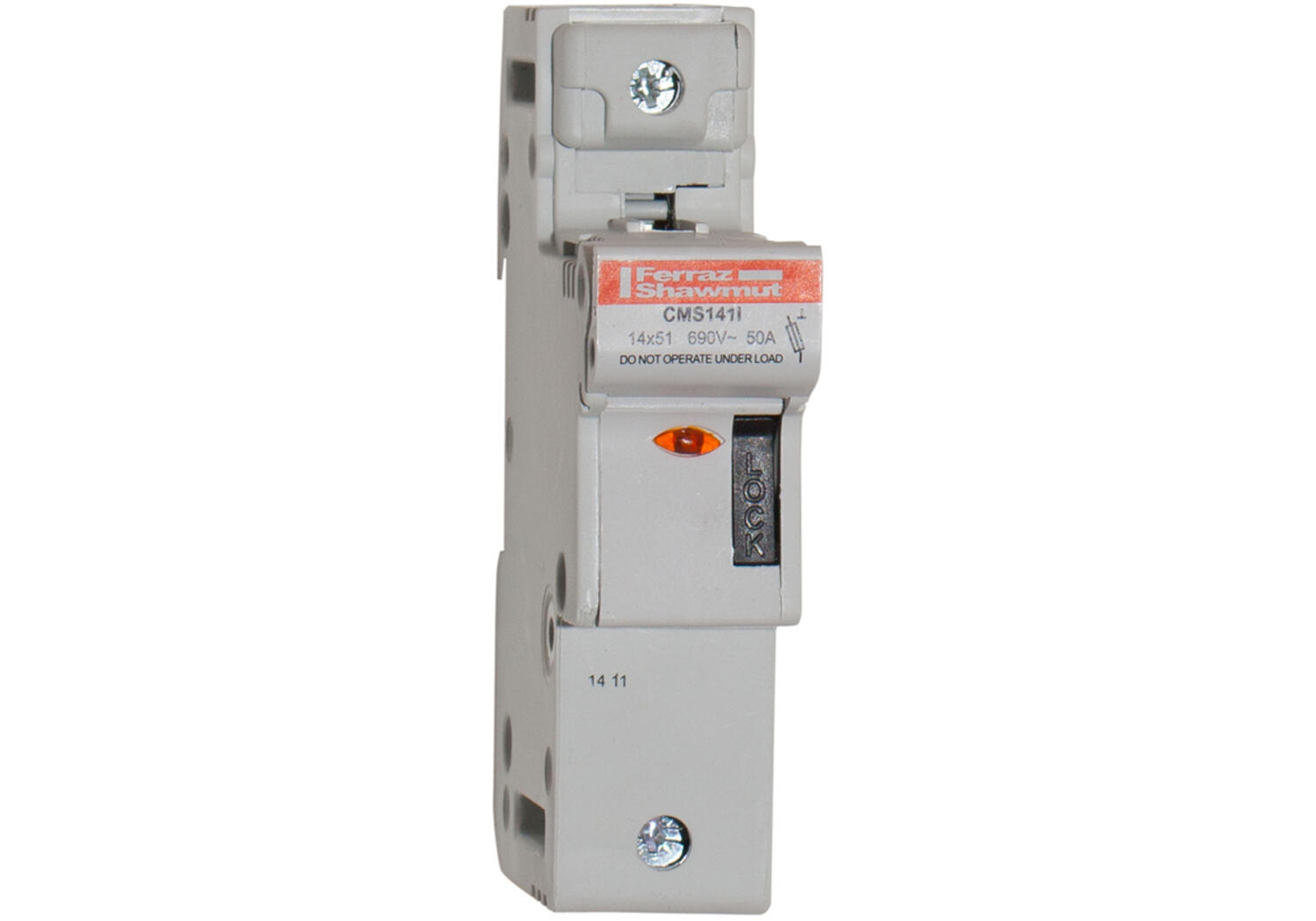

Držiak poistky pre 14x51, 1-pól indik. Položka: CMS141I Skopírované	6 ks	100 kA	Vizuálny	PVC	690 V	690 V		1	50 A	26,5 mm	L331049	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL
Držiak poistiek pre 14x51, 1-pól mikrospínač Položka: CMS141M Skopírované	6 ks	100 kA	Mikrospínač	PVC	690 V	690 V		1	50 A	26,5 mm	Z331038	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL
Držiak poistiek pre 14x51, 1-pól indik. a mikrospínač Položka: CMS141MI Skopírované	6 ks	100 kA	Mikrospínač, Vizuálny	PVC	690 V	690 V		1	50 A	26,5 mm	S331055	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL
Držiak poistky pre 14x51, 1-pól + N Položka: CMS141N Skopírované	3 ks	100 kA		PVC	690 V	690 V		2	50 A	53 mm	T331010	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL
Držiak poistky pre 14x51, 1-pól+ N a indik. Položka: CMS141NI Skopírované	3 ks	100 kA	Vizuálny	PVC	690 V	690 V		2	50 A	53 mm	M331050	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL

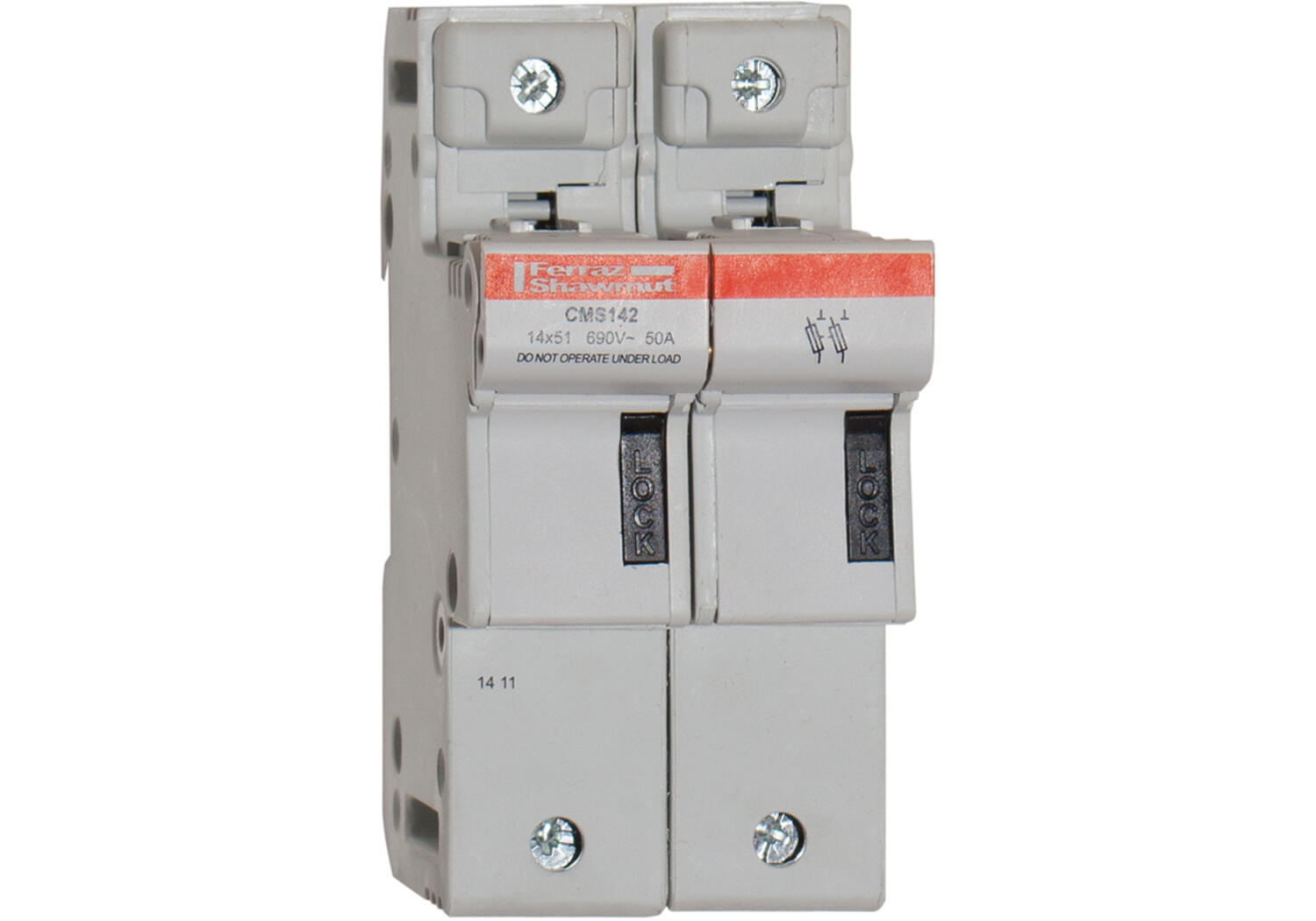

Držiak poistky pre 14x51, 2-pól Položka: CMS142 Skopírované	3 ks	100 kA		PVC	690 V	690 V		2	50 A	53 mm	R331031	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL
Držiak poistky pre 14x51, 2-pól indik. Položka: CMS142I Skopírované	3 ks	100 kA	Vizuálny	PVC	690 V	690 V		2	50 A	53 mm	M331004	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL
Držiak poistiek pre 14x51, 2-pól mikrospínač Položka: CMS142M Skopírované	3 ks	100 kA	Mikrospínač	PVC	690 V	690 V		2	50 A	53 mm	A331062	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL
Držiak poistiek pre 14x51, 2-pól indik. a mikrospínač Položka: CMS142MI Skopírované	3 ks	100 kA	Mikrospínač, Vizuálny	PVC	690 V	690 V		2	50 A	53 mm	X331036	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL

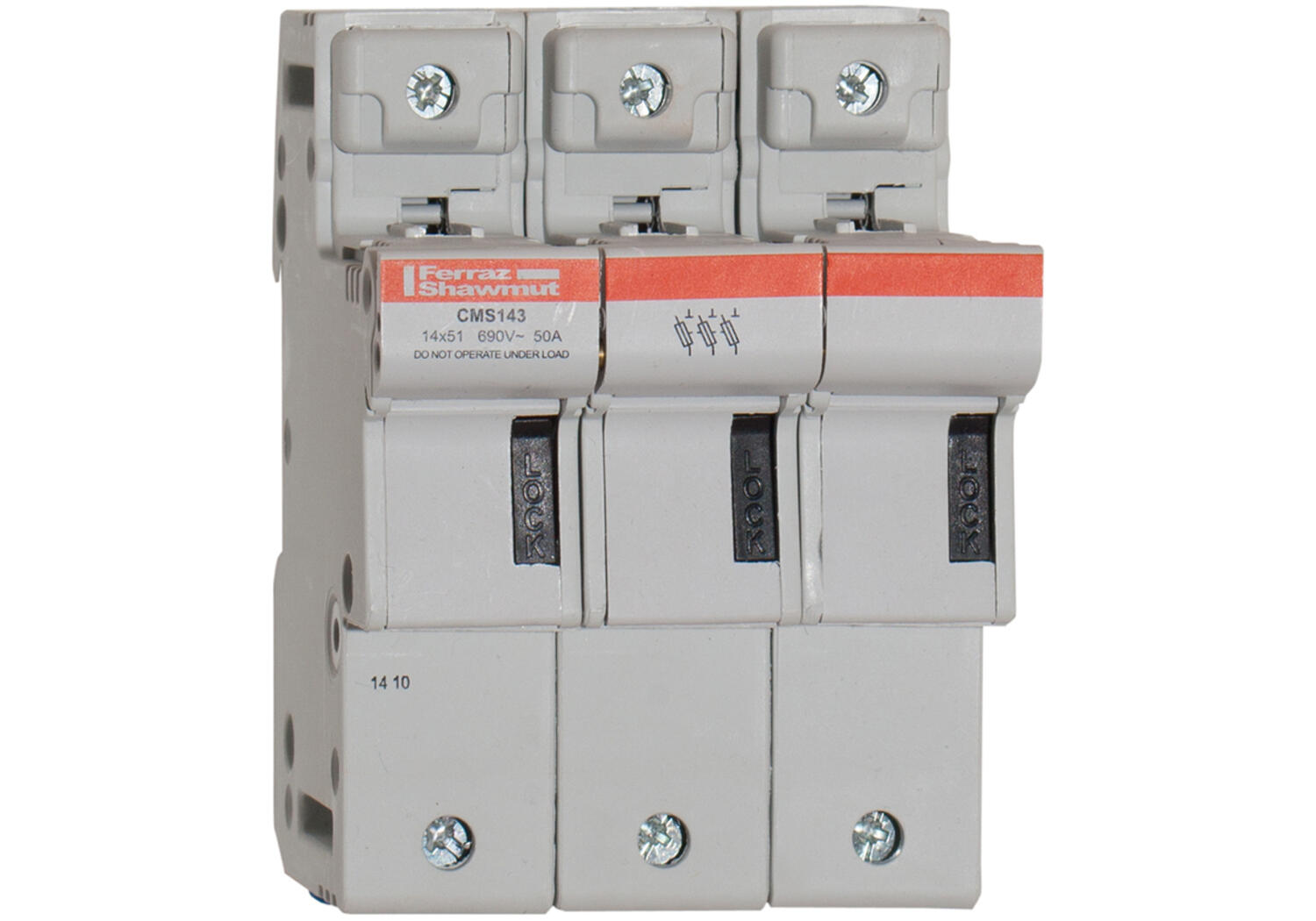

Držiak poistky pre 14x51, 3-pól Položka: CMS143 Skopírované	2 ks	100 kA		PVC	690 V	690 V		3	50 A	79,5 mm	S331032	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL
Držiak poistky pre 14x51, 3-pól indik. Položka: CMS143I Skopírované	2 ks	100 kA	Vizuálny	PVC	690 V	690 V		3	50 A	79,5 mm	K331071	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL
Držiak poistiek pre 14x51, 3-pól mikrospínač Položka: CMS143M Skopírované	2 ks	100 kA	Mikrospínač	PVC	690 V	690 V		3	50 A	79,5 mm	F331067	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL
Držiak poistiek pre 14x51, 3-pól, 2 mikrospínače Položka: CMS143M2 Skopírované	2 ks	100 kA	Mikrospínač	PVC	690 V	690 V		3	50 A	79,5 mm	H331069	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL
Držiak poistiek pre 14x51, 3-pól indik. a mikrospínač Položka: CMS143MI Skopírované	2 ks	100 kA	Mikrospínač, Vizuálny	PVC	690 V	690 V		3	50 A	79,5 mm	P331006	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL
Držiak poistiek pre 14x51, 3-pól, 2 mikrospínače+ indik. Položka: CMS143M2I Skopírované	2 ks	100 kA	Mikrospínač, Vizuálny	PVC	690 V	690 V		3	50 A	79,5 mm	Y331037	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL
Držiak poistky pre 14x51, 3-pól + N Položka: CMS143N Skopírované	1 ks	100 kA		PVC	690 V	690 V		4	50 A	106 mm	D331042	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL
Držiak poistky pre 14x51, 3-pól+ N a indik. Položka: CMS143NI Skopírované	1 ks	100 kA	Vizuálny	PVC	690 V	690 V		4	50 A	106 mm	Q331007	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL

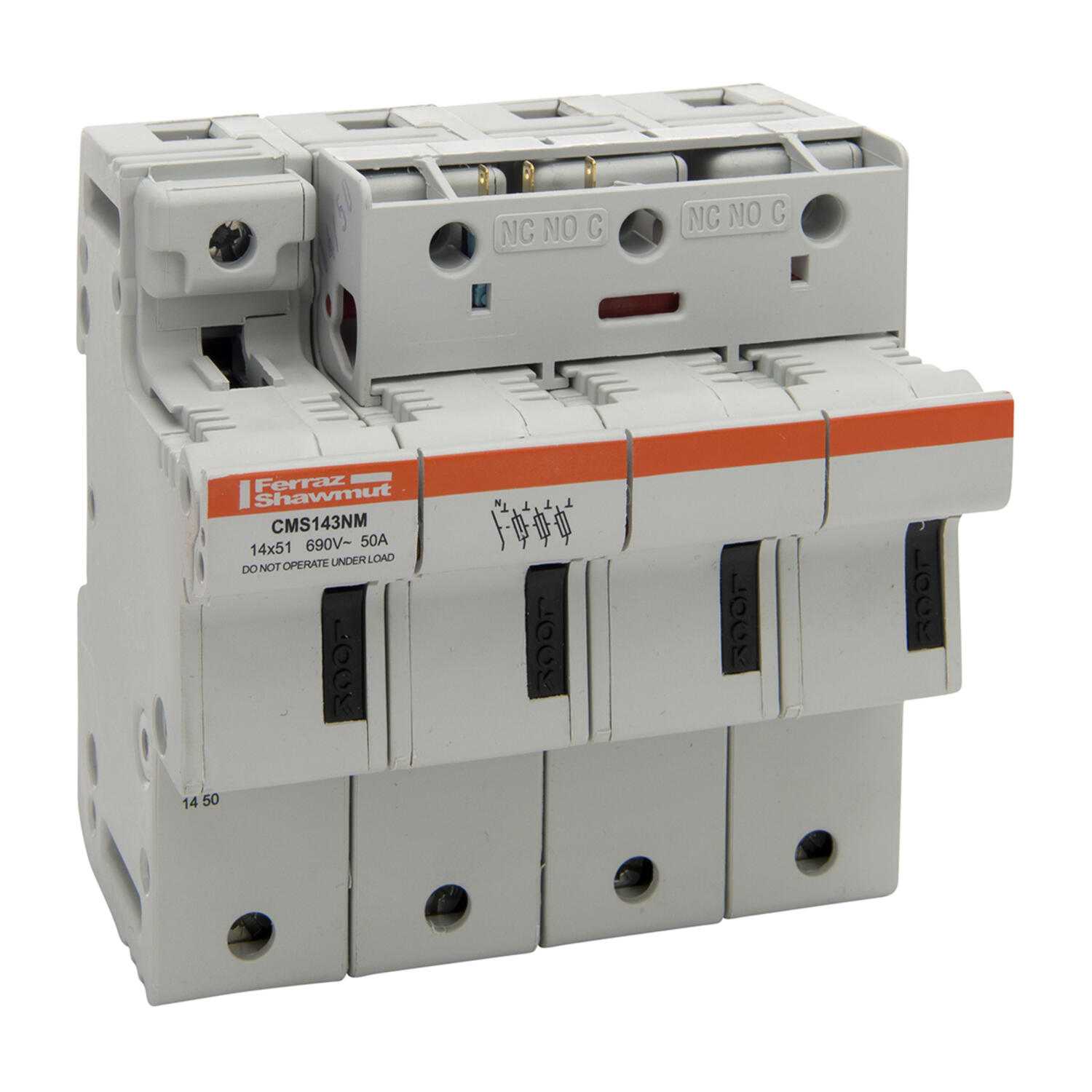

Držiak poistiek pre 14x51, 3-pól, neutral a mikrospínac Položka: CMS143NM Skopírované	1 ks	100 kA	Mikrospínač	PVC	690 V	690 V		4	50 A	106 mm	E331043	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL
Držiak poistiek pre 14x51, 3-pól + N, mikrospínac a indik. Položka: CMS143NMI Skopírované	1 ks	100 kA	Mikrospínač, Vizuálny	PVC	690 V	690 V		4	50 A	106 mm	H331000	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL

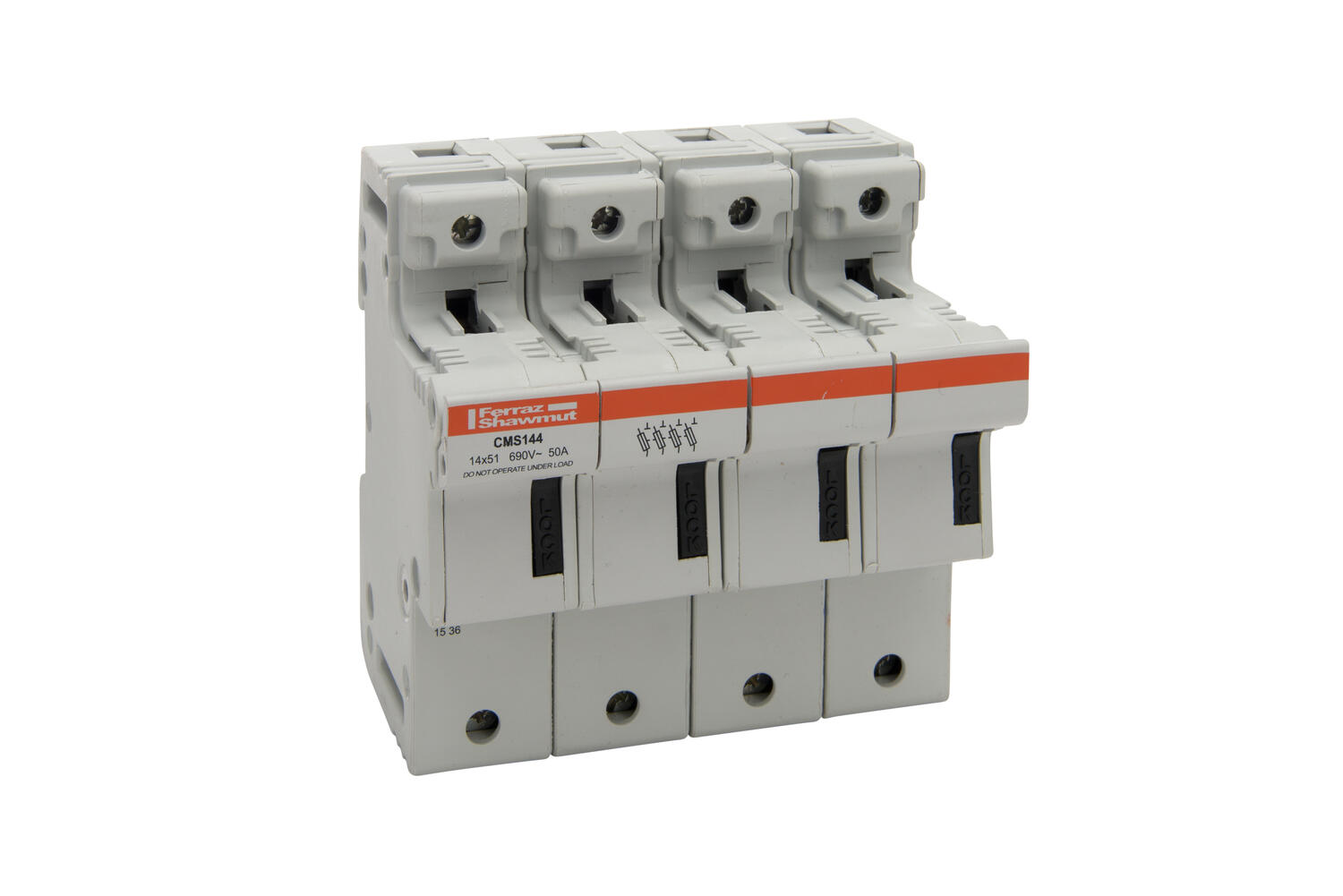

Držiak poistky pre 14x51, 4-pól Položka: CMS144 Skopírované	1 ks	100 kA		PVC	690 V	690 V		4	50 A	106 mm	F331021	CB, CCC, CE, DNV, Lloyd´s, REACH, RoHS, UL
3-pól prípojka, max. 100 A Položka: CMS14BB3F4 Skopírované	5 ks			Meď	690 V	690 V	4 ks	3	100 A		A210312
2-pól prípojka, max. 63 A Položka: CMS14BB2F6 Skopírované	5 ks			Meď	690 V	690 V	6 ks	2	63 A		Z210311
Mikrospínač k poistkovému držiaku Položka: CMS14W1 Skopírované
Mikrospínač k poistkovému držiaku Položka: CMS14W2 Skopírované
Mikrospínac k poistkovému držiaku Položka: CMS14W3 Skopírované
Uzáver Položka: LOCK Skopírované

Vybraná varianta

Vyberte variant v zozname
