Lütze Elektronické poistky
Juraj ŤupekElektronické poistky Lutze nemajú žiadne mechanické časti, ale sú postavené na procesore, ktorý meria prúd.
V prípade preťaženia/skratu poistka okamžite zareaguje a vypne sa. Deje sa tak aj pri dlhších kábloch. Podmienky selektivity/spúšťania sú splnené. Poistky ponúkajú veľmi flexibilný systém, kde každá poistka zodpovedá kanálu, celková šírka je iba 8,1 mm. Menovitý prúd je voliteľný od 1 do 10 A pomocou ovládacieho kolieska na prednej strane, charakteristika je voliteľná tiež pomocou ovládacieho kolieska; rýchla, stredná a pomalá.
LED indikácia na prednej strane zobrazuje stav každej poistky rôznymi farbami a blikaním. Indikácia tiež varuje pri dosiahnutí 90 % záťaže. Poistky sú dostupné aj s alarmovým výstupom.
Spínané zdroje a ističe tvoria základ 24 V DC systému. Dôsledkom funkcie týchto produktov je, že v mnohých prípadoch je obtiažne dosiahnuť podmienky selektívneho vypínania.
Výzvy spojené s tradičnými ističmi a ich vplyv na napájanie
Ističe sú dostupné s rôznymi charakteristikami pre rôzne typy záťaží. Najbežnejšie sú B alebo C. Pre všetky typy platí, že skratový prúd musí byť niekoľkonásobne vyšší ako menovitý prúd, aby istič vypadol v elektromagnetickom poli, čo znamená, že musíte investovať do veľkého zdroja.
Tu je problém s ističmi:
Skratový prúd a doba vypnutia: Napríklad, poistka 6 A charakteristiky C vyžaduje pre vypnutie v elektromagnetickom poli skratový prúd medzi 30–60 A. Aj pri 30 A bude doba vypnutia stále dlhšia ako 100 ms. Takto vysoké prúdy je pre napájací zdroj náročné dodať.
Pri malom preťažení (1,15-násobok nominálneho I) môže trvať dlhšie ako hodinu, kým poistka tepelne vypne. Doba tepelného vypnutia je rovnaká bez ohľadu na charakteristiku poistky.
Pripojenie k jednosmernému napätiu: Väčšinu ističov na trhu je možné pripojiť aj k jednosmernému napätiu a tepelne tu nie je žiadny rozdiel oproti striedavému. Ale hodnota magnetickej spúšte sa zvýši približne o 40 percent.

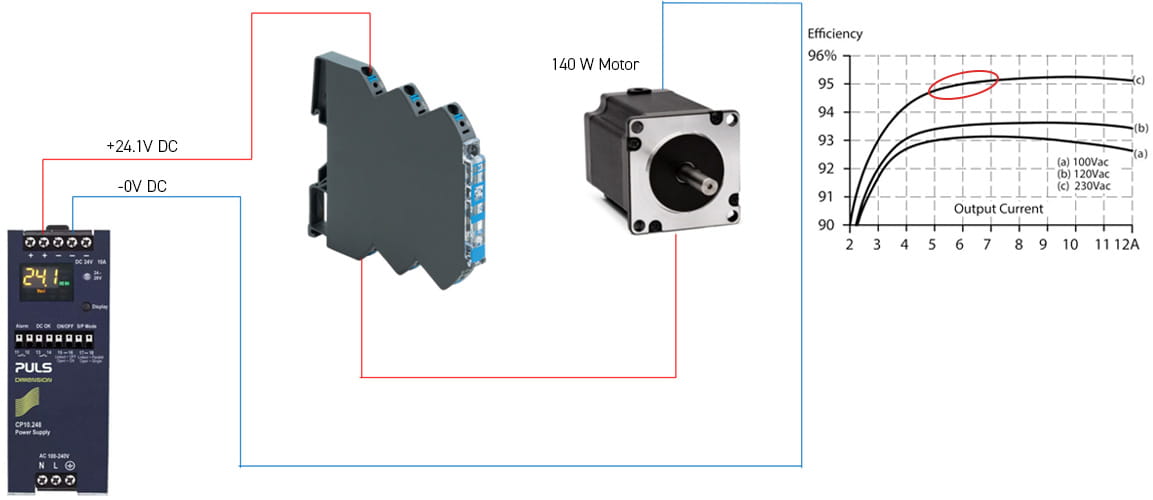

Výhody spínaných zdrojov PULS
Spínané zdroje majú dnes rôzne typy charakteristík. Niektoré majú boost alebo výkonovú rezervu, čo znamená, že počas určitého obdobia môže jednotka dodať viac výkonu, ako na aký je dimenzovaná. Vďaka týmto funkciám môžete v aplikácii získať dodatočný výkon na spustenie motora, ohrievača alebo iného produktu s vysokým zapínacím alebo rozbehovým prúdom.
