Nožové poistkové vložky, veľkosť 2, typ gG, Lindner

Naše zariadenie je ideálne pre situácie, keď potrebujete pomalý prietok v nadproude a rýchle reakcie pri skratu. Jeho rozmery sú navrhnuté tak, aby sa ľahko zmestilo do vášho priestoru a zároveň poskytovalo maximálny výkon. S naším zariadením budete mať istotu, že vaše elektrické systémy budú vždy chránené a fungovať efektívne.
  • Bez kadmia a olova
  • Horná a predná indikácia
  • Pomalé pri nadprúde - rýchle v rozsahu skratu

Vybraná varianta

mersen.eps

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Balenie 3 ks
Breaking Capacity 120 kA
Charakteristika (CVL) gG
Indication (CVL) Vizuálny, Riadiaca hlavica
Max. napätie AC 500 V
Max. napätie DC 250 V
Nominálny prúd 25 A
Výrobné číslo N200802
Zhoda s normami BV, CB, CE, DNV, KEMA KEUR, Lloyd´s, VDE

K stiahnutiu

Rozmery a pripojenie

Popis produktu

Charakteristiky: Pomalé pri nadprúde - rýchle v rozsahu skratu

204486_555.eps

204485_555.eps

204487_555.eps

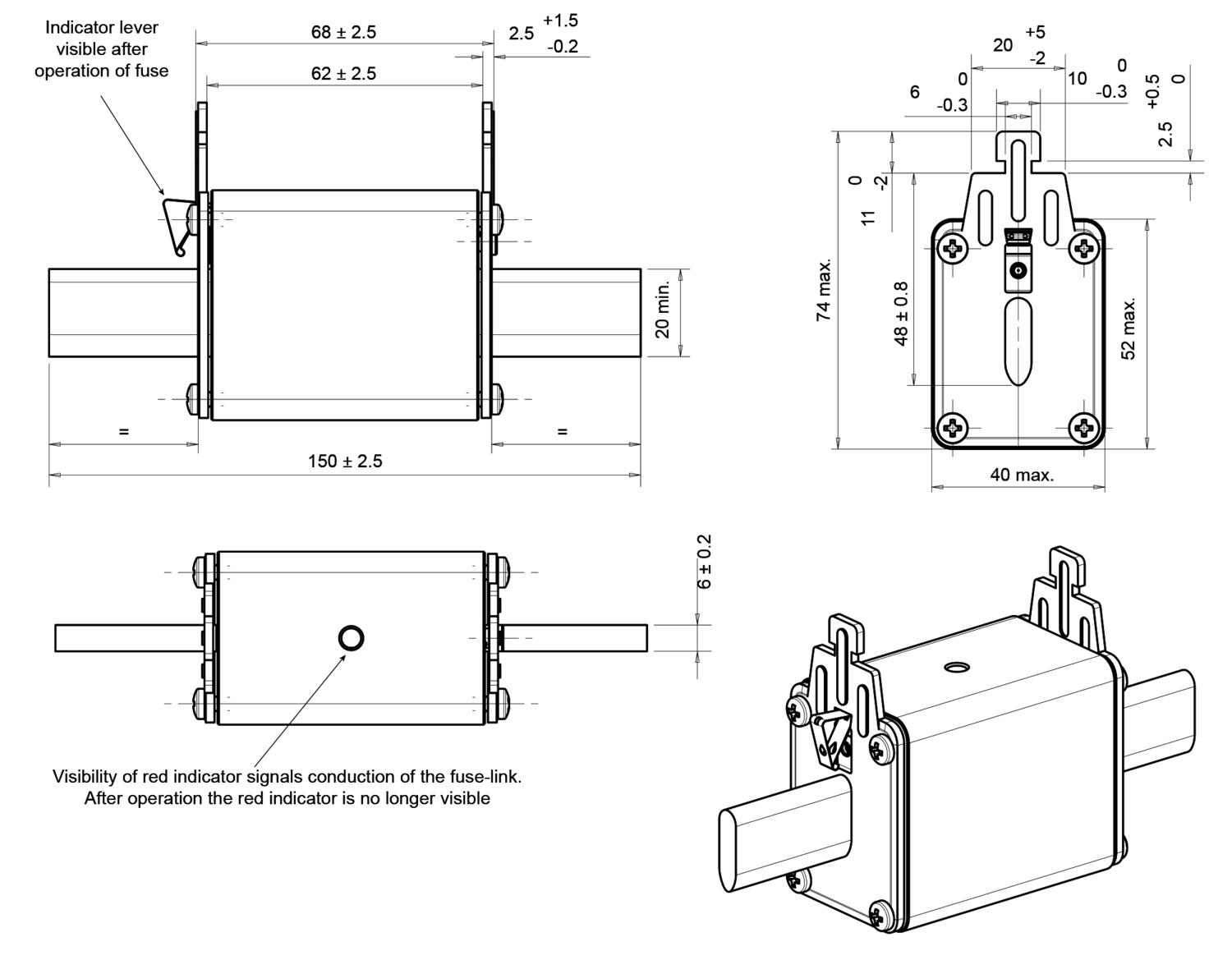

Rozmery

Knife fuses-dimension

Veľkosť 2

mm (16-250 A)

mm (300-500 A)

a1

150

150

a2

72.3

72.3

a3

63

63

a4

68

68

b

20

26

c1

48

48

e1

52.5

60

e2

39.5

51

e4

6

6

h

72.5

72





Objednávacie informácie

Objednávacie čísla

Popis

Veľkosť

Menovitý
prúd
(A)

Napätie
(V) AC

Strátový výkon
(W)

Vypínacia
schopnosť
k(A)

Balenie

E-kód

NH2GG50V25

(N200802C)

2

25

500

2.4

120

3

E 20 502 50

NH2GG50V32

(D201345C)

32

3.1

E 20 502 51

NH2GG50V35

(P201861C)

35

3.0

E 20 502 52

NH2GG50V40

(M211082C)

40

3.7

E 20 502 53

NH2GG50V50

(B211601C)

50

4.1

E 20 502 54

NH2GG50V63

(Z212634C)

63

6.8

E 20 502 55

NH2GG50V80

(C213649C)

80

8.3

E 20 502 56

NH2GG50V100

(M214670C)

100

10.7

E 20 502 57

NH2GG50V125

(T215688C)

125

12.2

E 20 502 58

NH2GG50V160

(Y216704C)

160

15.0

E 20 502 59

NH2GG50V200

(R217733C)

200

18.5

E 20 502 60

NH2GG50V224

(Q218767C)

224

19.2

E 20 502 61

NH2GG50V250

(R222494C)

250

21.1

E 20 502 62

NH2GG50V315

(E201346C)

315

25.0

E 20 502 63

NH2GG50V355

(Q201862C)

355

32.0

E 20 502 64

NH2GG50V400

(N211083C)

400

34.0

E 20 502 65

NH2GG50V425

(S228521C)

425

34.0

E 20 502 66

NH2GG50V500

(T228522C)

500

43.0

E 20 502 67


K dispozícii tiež v prevedení 400 V a 690 V gG.

Pre iné charakteristické typy: aM, gTr, gR, aR alebo spodky nožových poistkových vložiek kontaktujte OEM Automatic, produktovú oblasť: Rozvodné skrine.

Minimálne objednávacie množstvo je jedno balenie - 3 ks.
