SENSATA CRYDOM

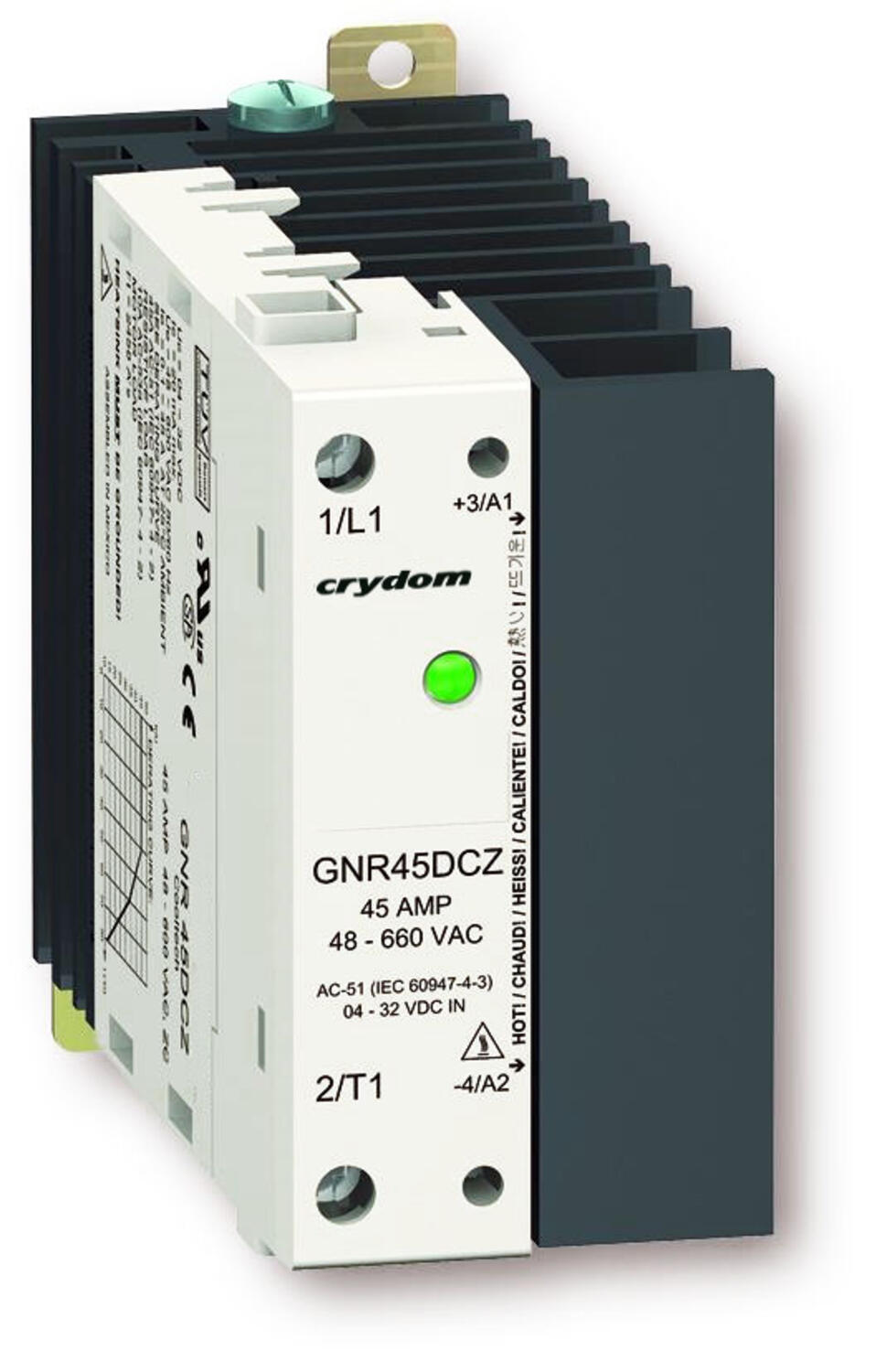

Crouzet Cooltech 35-45 A / 45 mm

Série Cooltech

Nová rad polovodičových relé s bezepoxydovou technológiou ponúka vyššiu životnosť a odolnosť pri práci v vysokých teplotách. Vďaka zlepšenému odvádzaniu tepla z výkonového člena do chladiča je ideálna pre aplikácie s častým spínaním alebo vyžadujúce bezhlukový prevádzku. Inštalácia a montáž sú veľmi jednoduché vďaka dvom variantom rozmiestnenia vývodov.
  • Integrovaný chladič
  • Ochrana pred prepätím (TVS)
  • Montáž na panel alebo DIN lištu
  • Varianta "stýkač" alebo "relé"
165359_812.tif

GNR45DHZ - Static relay 45A 4-32VDC 48-6


GNR45DCR - SSR 45A 4-32VDC/48-660VAC, DIN, Ins

Vybraná varianta

Sensata Crydom.jpg

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

2421_Peak current (A) 130
Čas odozvy 10 ms
Doba uvoľnenia 10 ms
Hĺbka 120,7 mm
Hmotnosť 400 g
Hodnota I²t 2230 A²s
Izolačné napätie vstup / výstup 4000 V
Leakage Current At V Max, T = 25 ° C Max 1 mA
Napätie záťaže AC
Output current 35 A
Ovládací napätie 4-32V dc
Počet pólov 1
Pokles napätia na polovodiči pri Imax. 1,35 V
Prevádzková teplota max. 80 °C
Prevádzková teplota min. -20 °C
Procesné pripojenie Skrutkové pripojenie
Šírka 45 mm
Špičkové napätie 1100 V
Spotreba max. 19 mA
Spotreba min. 16 mA
Teplota skladovania do 100 °C
Teplota skladovania od -40 °C
Trieda krytia IP20
Typ spínanie 0 V
Vypínacie napätie 1 V
Výška 88,1 mm
Výstupné napätie 48-600V ac
Zhoda s normami CE, CSA, EMC, UL

K stiahnutiu

Rozmery a pripojenie

Výkresy

Popis produktu

Nová, značne vylepšená séria polovodičových relé, využívajúcich bezepoxydovú technológiu. Vyššia životnosť a odolnosť pri práci vo vysokých teplotách, najmä vďaka zlepšeniu odvádzania tepla z výkonového člena do chladiča (DBC). Ideálny pre aplikácie, kde je požadované časté spínanie alebo kde je vyžadovaná bezhlučná prevádzka. Jednoduchá inštalácia a montáž vďaka dvom variantom rozmiestnenia vývodov „relé” alebo „stýkač”.



Technické parametre

Vstup

Riadiace napätie

4- 32 Vss

90 – 140 Vst/ss

180 – 280 Vst/ss

Napätie odpadu

1 V

10 V

10 V

Max. riadiací prúd

20 mA

6 mA

8 mA

Čas zapnutia - v “0”

8,33/10 ms (60/50 Hz)

20 ms

20 ms

- asynchronné

0,1 ms

-

-

Max. čas vypnutia

8,33/10 ms (60/50 Hz)

30 ms

30 ms

Výstup







Spínacie napätie

48 - 600 Vst

48 - 600 Vst

Max. špičkové napätie

1100 V

1100 V

Max. zaťaženie pri 25 ºC

35 A

45 A

Max. zaťaženie pri 40 ºC

35 A

40 A

Min. prúd

100 mAms

100 mAms

Úbytok napätia pri IImax

1,35 V

1,35 V

I2t(t=10 ms) (50-60 Hz) t

3000 - 2500 A2s

3200 - 2600 A2s







Ďalšie parametre





Pracovná teplota

- 20 °C až 80 °C



- 20 °C až 60 °C (pre 90 - 140 Vst/ss)



- 20 °C až 40 °C (pre 180 - 260 Vst/ss)

Izolačné napätie vstup/výstup

4200 Vrms

Krytie

IP 20

Zhoda

IEC 62314
IEC60947-4-3 (AC 51)
IEC60947-4-2 (AC 53a)
CE v zhode s LVD 72/23/EEC
UL/cUL uznané UL 508

Testy

CSA uznané C22.2.č. 14-95
TUV certifikované EN 60950
UL (UL508)

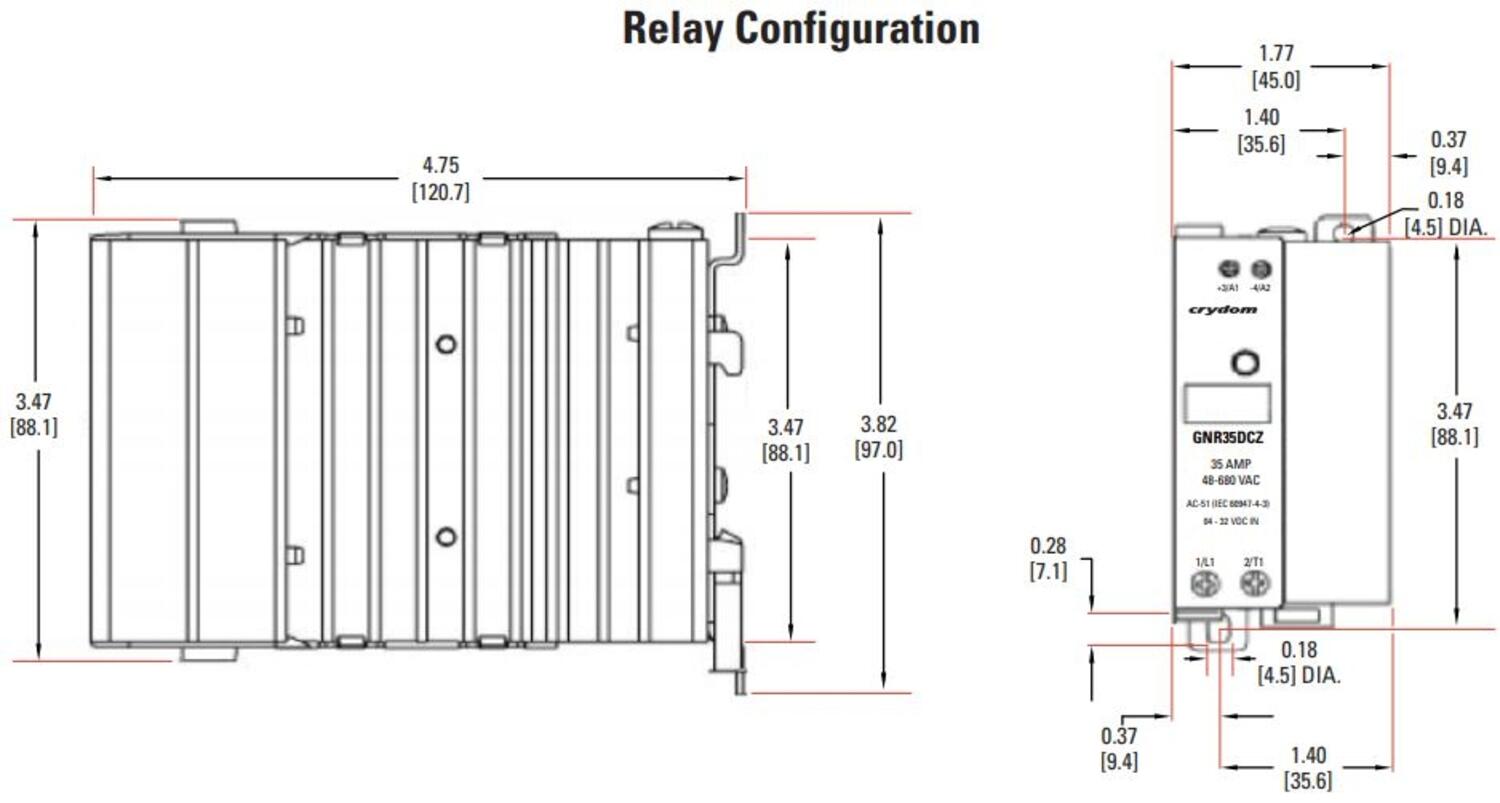

Rozmery

Prevedenie "relé"



Prevedenie "stýkač"

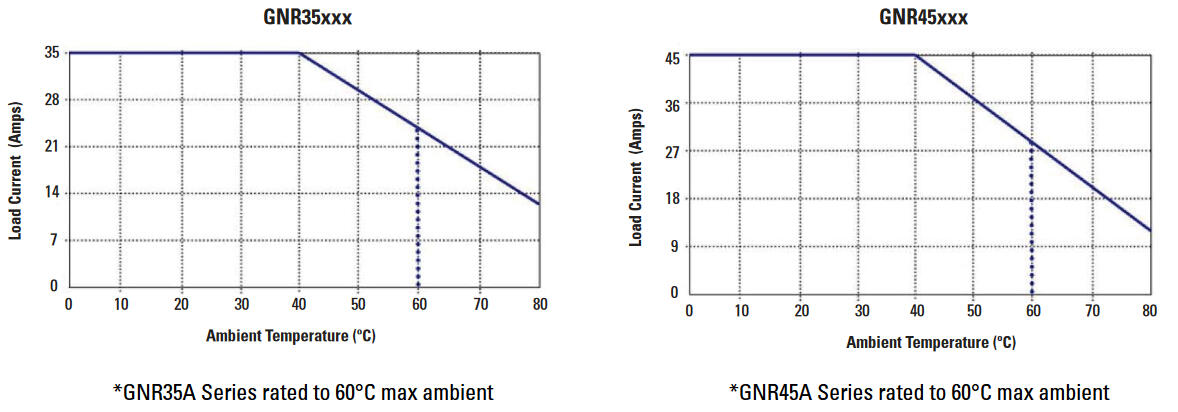

Charakteristiky

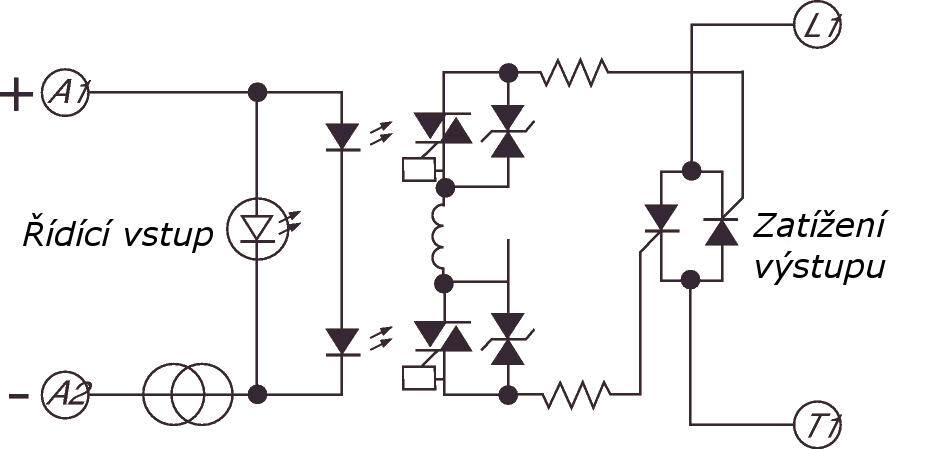

273517_536.tif



Diagram GNR 35B-GNR 35D

Diagram GNR 35 A



Diagram GNR 45B-GNR 45D

Diagram GNR 45 A





Objednávacie informácie

Relé 35 A

Objednávacie číslo

Vstupné napätie

Výstupné napätie

Men. prúd

Typ

GNR35DHZ

4 - 32 Vss

48 - 600 Vst

35 A

Relé, spínanie v "0"

GNR35DHR

Relé, asynchrónne

GNR35DCZ

Stýkač, spínanie v "0"

GNR35DCR

Stýkač, asynchrónne

GNR35BHZ

90 - 140 Vst/ss

Relé, spínanie v "0"

GNR35BCZ

90 - 140 Vst/ss

Stýkač, spínanie v "0"

GNR35AHZ

180 - 280 Vst/ss

Relé, spínanie v "0"

GNR35ACZ

180 - 280 Vst/ss

Stýkač, spínanie v "0"


Relé 45 A

Objednávacie číslo

Vstupné napätie

Výstupné napätie

Men. prúd

Typ

GNR45DHZ

4 - 32 Vss

48 - 600 Vst

45 A

Relé, spínanie v „0”

GNR45DHR

Relé, asynchrónne

GNR45DCZ

Stykač, spínanie v „0”

GNR45DCR

Stykač, asynchrónne

GNR45BHZ

90 - 140 Vst/ss

Relé, spínaniev „0”

GNR45BCZ

90 - 140 Vst/ss

Stýkač, spínanie v „0”

GNR45AHZ

180 - 280 Vst/ss

Relé, spínanie v „0"

GNR45ACZ

180 - 280 Vst/ss

Stýkač, spínanie v „0”





Príslušenstvo

Add product as a new cart row

You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.

Produktové správy

Autonics

V dnešnej neľahkej situácii si firma stále drží svoje miesto na trhu a aj napriek nedostatku čipov, ktorý panuje na celom svete, je schopná realizovať výrobu.

Produktové správy

Lankový spínač SafeLine 4

Lankový spínač SafeLine 4 moderné zariadenie je určené na zaistenie bezpečného a účinného zastavenia prevádzky napríklad výrobných strojov či dopravníkov

OEM Automatic Open Days 2025
Události

OEM AUTOMATIC OPEN DAYS 2025

Akcia ponúka príležitosť na stretnutie s našimi inovatívnymi produktmi aj expertmi na aplikácie. Uvidíte dynamické prezentácie najnovších výrobkov, ktoré dokážu digitálne transformovať Vašu prevádzku, zaistiť bezpečnosť strojných zariadení a ďalšie rôzne systémy pre automatizáciu strojov a riešení. Návštevu si môžete spríjemniť skvelým jedlom a pitím, ktoré bude k dispozícii formou rautu.

Seifert Systems Priemyselne chladenia
Produktové správy

SEIFERT SYSTEMS PRIEKOPNÍK V OBLASTI PRIEMYSELNÉHO CHLADENIA

Už viac ako polstoročia je na čele vývoja inovatívnych riešení chladenia, ktoré vyhovujú rôznorodým potrebám priemyslu po celom svete.

Autonics Teplotny a vlhkostny regulator TH4M
Produktové správy

Teplotný a vlhkostný regulátor TH4M

Spoločnost Autonics prichádza na trh s regulátorom TH4M slúžiacim nielen ku kontrole teploty ale súčasne aj vlhkosti.

Produktové správy

SEIFERT SYSTEMS KOMPLEXNÉ RIEŠENIA PRE KAŽDÚ PRIEMYSELNÚ POTREBU

Spoločnosť Seifert Systems ponúka rôznorodý sortiment modelových produktov, aby uspokojila rôzne chladiace potreby rôznych priemyselných odvetví.

Objednávacie číslo 2421_Peak current (A) Čas odozvy Doba uvoľnenia Hodnota I²t Output current Ovládací napätie Spotreba max. Spotreba min. Typ spínanie Vypínacie napätie
165359_812.tif
SOLID STATE RELAY 1-PH 35A:MIN 10 ST!
Položka:
GNR35DHZ Skopírované
130
10 ms
10 ms
2230 A²s
35 A
4-32V dc
19 mA
16 mA
0 V
1 V
165359_812.tif
SSR 35A 4-32VDC/48-660VAC, DIN, Ins
Položka:
GNR35DHR Skopírované
130
10 ms
10 ms
2230 A²s
35 A
4-32V dc
19 mA
16 mA
Okamžité
1 V
SSR 35A 4-32VDC/48-660VAC, DIN, 0
Položka:
GNR35DCZ Skopírované
130
10 ms
10 ms
2230 A²s
35 A
4-32V dc
19 mA
16 mA
0 V
1 V
Solid state relay
Položka:
GNR35DCR Skopírované
130
10 ms
10 ms
2230 A²s
35 A
4-32V dc
19 mA
16 mA
Okamžité
1 V
165359_812.tif
Static relay 35A/48-600VAC
Položka:
GNR35BHZ Skopírované
130
30 ms
20 ms
2230 A²s
35 A
90-140V ac
6 mA
5 mA
0 V
10 V
SSR 35A 90-140VAC/48-660VAC, DIN, 0
Položka:
GNR35BCZ Skopírované
130
30 ms
20 ms
2230 A²s
35 A
90-140V ac
6 mA
5 mA
0 V
10 V
165359_812.tif
SSR 35A 180-280VAC/48-660VAC, DIN, 0
Položka:
GNR35AHZ Skopírované
130
30 ms
20 ms
2230 A²s
35 A
180-260V ac
8 mA
6 mA
0 V
10 V
SSR 35A 180-280VAC/48-660VAC, DIN, 0
Položka:
GNR35ACZ Skopírované
130
30 ms
20 ms
2230 A²s
35 A
180-260V ac
8 mA
6 mA
0 V
10 V
165359_812.tif
Static relay 45A 4-32VDC 48-6
Položka:
GNR45DHZ Skopírované
150
10 ms
10 ms
2562 A²s
45 A
4-32V dc
19 mA
16 mA
0 V
1 V
165359_812.tif
Static relay 45A 4-32VDC 48-6
Položka:
GNR45DHR Skopírované
150
10 ms
10 ms
2562 A²s
45 A
4-32V dc
19 mA
16 mA
Okamžité
1 V
Št Atické relé 45 A 4-32 Vss 48-6
Položka:
GNR45DCZ Skopírované
150
10 ms
10 ms
2562 A²s
45 A
4-32V dc
19 mA
16 mA
0 V
1 V
SSR 45A 4-32VDC/48-660VAC, DIN, Ins
Položka:
GNR45DCR Skopírované
150
10 ms
10 ms
2562 A²s
45 A
4-32V dc
19 mA
16 mA
Okamžité
1 V
165359_812.tif
SSR 45A 90-140VAC/48-660VAC, DIN, 0
Položka:
GNR45BHZ Skopírované
150
30 ms
20 ms
2562 A²s
45 A
90-140V ac
6 mA
5 mA
0 V
10 V
SSR 45A 90-140VAC/48-660VAC, DIN, 0
Položka:
GNR45BCZ Skopírované
150
30 ms
20 ms
2562 A²s
45 A
90-140V ac
6 mA
5 mA
0 V
10 V
165359_812.tif
Utgått
Položka:
GNR45AHZ Skopírované
150
30 ms
20 ms
2562 A²s
45 A
180-260V ac
8 mA
6 mA
0 V
10 V
Polovodičové relé 1f, 45 A (180-280 V) "0"
Položka:
GNR45ACZ Skopírované
150
30 ms
20 ms
2562 A²s
45 A
180-260V ac
8 mA
6 mA
0 V
10 V
