SENSATA CRYDOM

Crouzet Cooltech 10 A / 22,5 mm

Série Cooltech

Nová rad polovodičových relé s bezepoxydovou technológiou ponúka vyššiu životnosť a odolnosť pri práci vysokých teplôt. Vďaka zlepšenému odvádzaniu tepla z výkonového člena do chladiča je ideálna pre aplikácie s častým spínaním alebo vyžadujúce bezhlučný prevádzku. Inštalácia a montáž sú veľmi jednoduché vďaka dvom variantom rozmiestnenia vývodov.
  • Certifikováno dle UL a cUL
  • Ekonomická verzia so zabudovaným triakom
  • Ochrana pred prepätím
  • Montáž na panel alebo na DIN lištu
1-phase


GNR30AHZ - SSR 30A 180-280VAC/48-660VAC, DIN, 0

Vybraná varianta

Sensata Crydom.jpg

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

2421_Peak current (A) 190
Čas odozvy 10 ms
Doba uvoľnenia 10 ms
Hĺbka 120,8 mm
Hmotnosť 225 g
Hodnota I²t 182 A²s
Izolačné napätie vstup / výstup 2500 V
Napätie záťaže AC
Output current 10 A
Ovládací napätie 4-32V dc
Počet pólov 1
Pokles napätia na polovodiči pri Imax. 1,5 V
Prevádzková teplota max. 80 °C
Prevádzková teplota min. -20 °C
Šírka 22,5 mm
Spotreba max. 10 mA
Spotreba min. 6 mA
Teplota skladovania do 100 °C
Teplota skladovania od -40 °C
Trieda krytia IP20
Typ spínanie 0 V
Vypínacie napätie 1 V
Výška 89,8 mm
Výstupné napätie 24-280V ac
Zhoda s normami CE, CSA, EMC, UL

K stiahnutiu

Rozmery a pripojenie

Výkresy

Popis produktu

Nová, značne vylepšená séria polovodičových relé, využívajúcich bezepoxydovú technológiu. Vyššia životnosť a odolnosť pri práci vo vysokých teplotách, najmä vďaka zlepšeniu odvádzania tepla z výkonového člena do chladiča (DBC). Ideálny pre aplikácie, kde je požadované časté spínanie alebo kde je vyžadovaná bezhlučná prevádzka. Jednoduchá inštalácia a montáž vďaka dvom variantom rozmiestnenia vývodov „relé” alebo „stýkač”.





Technické parametre

Vstup

Riadiace napätie

4 - 32 V DC

90 – 140 V AC

180 – 280 V AC

Napätie odpadu

1 V

10 V

10 V

Max. riadiací prúd

10 mA

6 mA

8 mA

Čas zapnutia

8,33/10 ms (60/50 HZ)

20 ms

20 ms

Čas vypnutia

8,33/10 ms (60/50 HZ)

30 ms

30 ms

Výstup

Spínacie napätie

24 - 280 Vst

Max. špičkové napätie

550 V

Max. zaťaženie pri 25°C

10 A

Max. zaťaženie pri 40°C

10 A

Min. prúd

100 mArms

Úbytok napätia pri Imax.I²t (t=10 ms)

340 (A²s)

1225 (A²s)

2850 (A²s)

Ďalšie parametre

Pracovná teplota

-20 °C až +80 °C



-20 °C až +60 °C (pro 90-140 Vst/ss)



-20 °C až +40 °C (pro 180-260 Vst/ss)

Izolačné napätievstup/výstup

2800 Vrms

Krytie

IP 20

Zhoda

IEC 62314, IEC 60947-4-3 (AC51)

Testy

CE z LVD 73/23/EEC, TUV (EN60950)



CSA (C22.2.no. 14-95), UL (UL508)



Charakteristiky

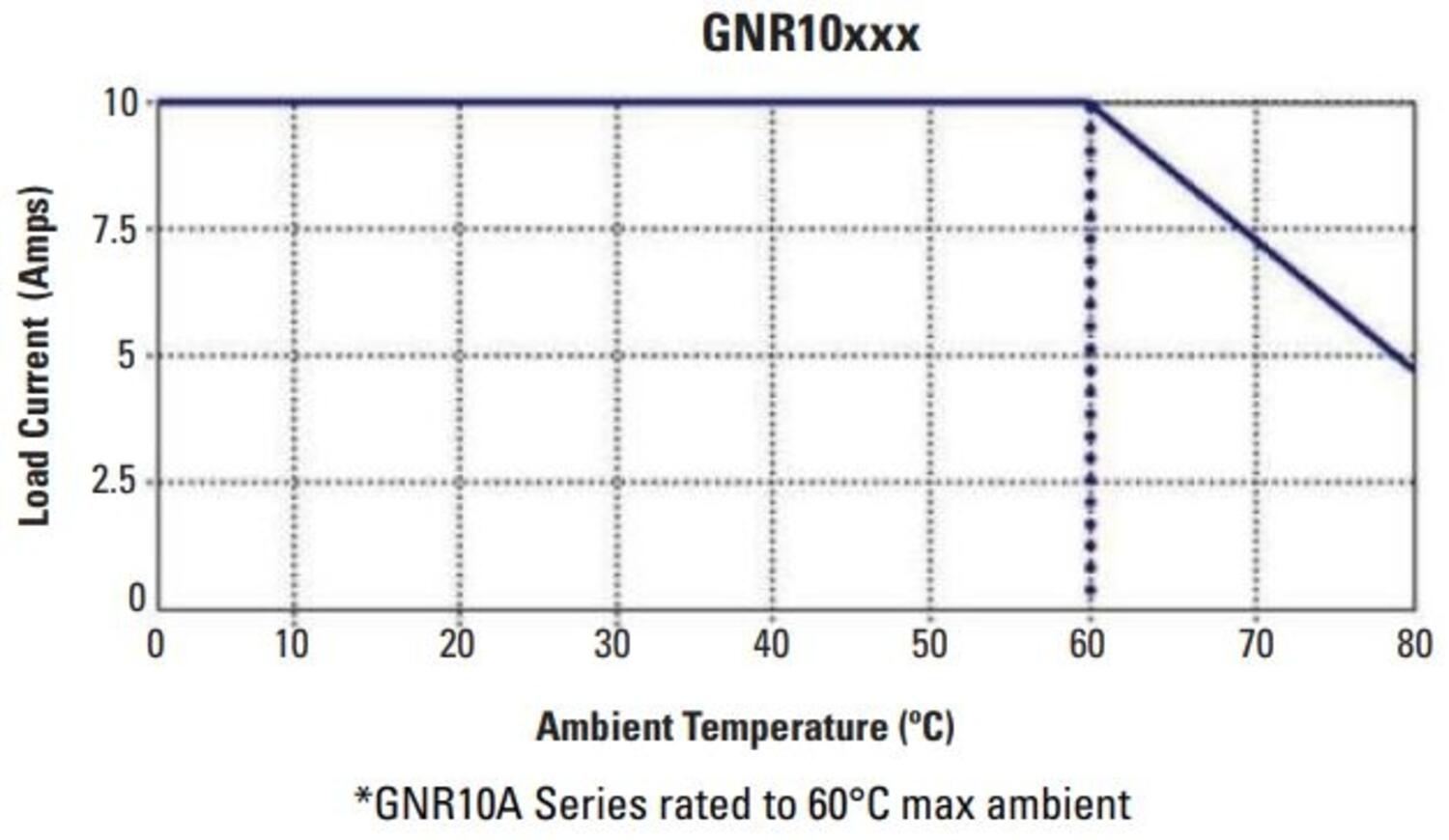

Diagram GNR 10 B-GNR 10D

Diagram GNR 10 A





Rozmery

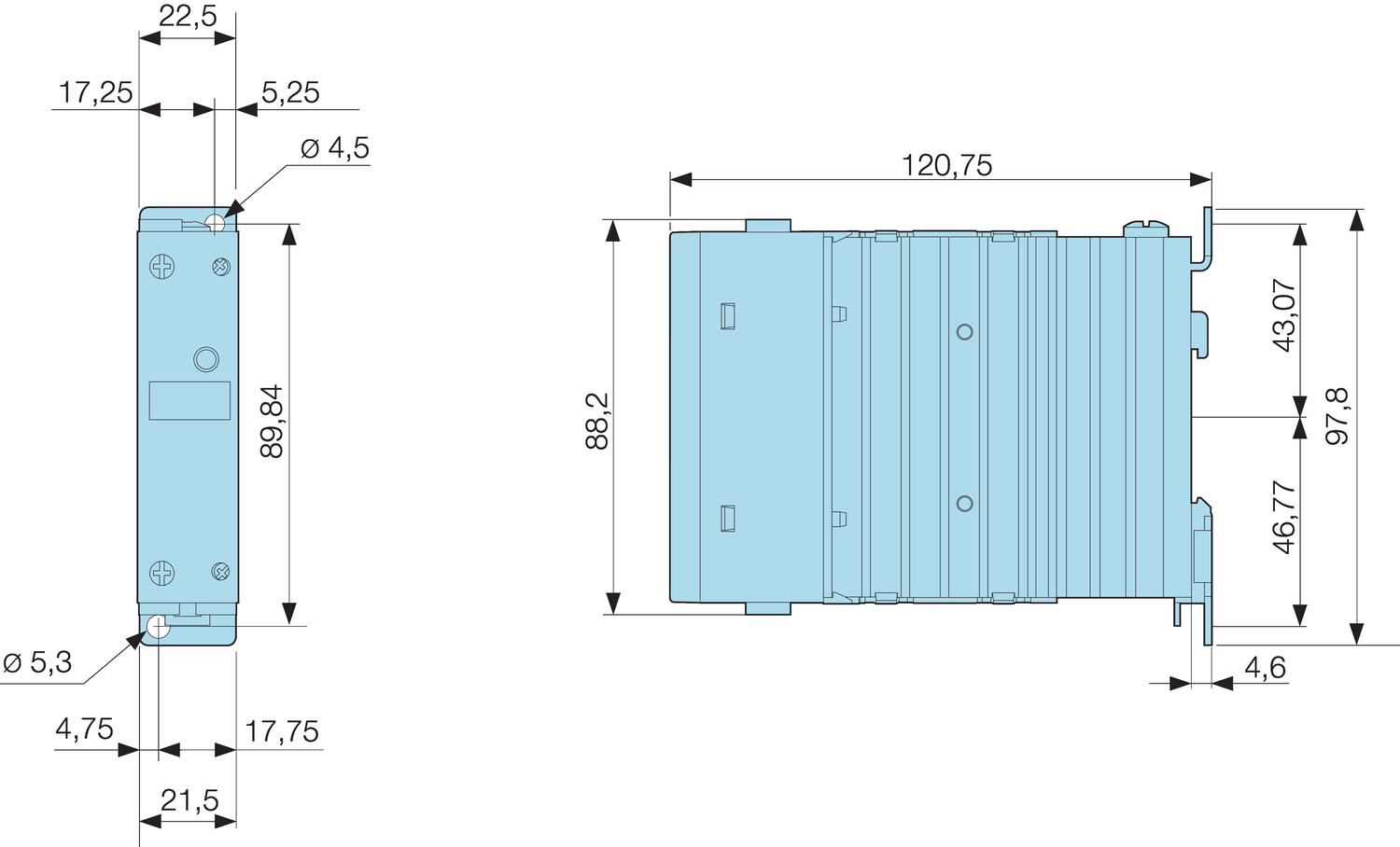

Prevedenie "stýkač"

Dimension GNR 22,5 mm - Contactor



Prevedenie "relé"

Dimension GNR 22,5 mm - Relay



Objednacie informácie

Objednávacie čísla

Vstupné napätie

Výstupné napätie

Men. prúd

Typ

E-kód

GNR10DCZ

4 - 32 Vss

24 - 280 Vst

10 A

Stýkač, spínanie v "0"

E 40 090 06

GNR10DHZ

Relé, spínanie v "0"

E 40 090 02

GNR10BCZ

90 - 180 Vst/ss

Stýkač, spínanie v "0"

E 40 090 14

GNR10BHZ

Relé, spínanie v "0"

E 40 090 10

GNR10ACZ

180 - 280 Vst/ss

Stýkač, spínanie v "0"

E 40 090 22

GNR10AHZ

Relé, spínanie v "0"

E 40 090 18
