SENSATA CRYDOM

Polovodičové relé 45A

Séria GN

Polovodičové relé pre záťažové striedavé prúdy sú ideálne pre montáž na chladiče. Pri vysokom zaťažení sa odporúča použiť chladiče s tepelnou fóliou. Pri návrhu chladiča je dôležité zohľadniť teplotné krivky. Statické relé vytvárajú viac tepla ako stykač, preto je potrebné zvážiť zvýšenie teploty vo skrinke. Pre spoľahlivé relé s ochranou kontaktov a nekontaktnou verziou ochrany je k dispozícii séria GN.
  • Vstupné prúdy od 10 do 100 A st
  • Indikácia vstupu pomocou LED
  • Integrovaná ochrana proti prepätiu
  • Trieda krytia IP20

84137310 - SSR GN25I 48-660VAC:4-32VDC

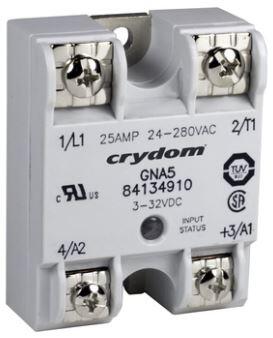

GN (DC) without cover.JPG

84134340 - GN 100A 4-32VDC/48-660VAC,asyn

Vybraná varianta

Sensata Crydom.jpg

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Hĺbka 30,9 mm
Hmotnosť 72 g
Hodnota I²t 110 A²s
Izolačné napätie vstup / výstup 4000 V
Minimum Heat Sink for Rated Current @ 40 °C 5 °C/W
Napätie záťaže AC
Output current 10 A
Ovládací napätie 3-32V dc
Počet pólov 1
Prevádzková teplota max. 80 °C
Prevádzková teplota min. -40 °C
Šírka 44,5 mm
Špičkové napätie 600 V
Spotreba max. 15 mA
Spotreba min. 10 mA
Teplota skladovania do 125 °C
Teplota skladovania od -40 °C
Thermal Resistance Junction to Case 0,4 °C/W
Trieda krytia IP20
Typ spínanie 0 V
Výška 58,8 mm
Výstupné napätie 24-280V ac
Zhoda s normami CE, CSA, EMC, UL

K stiahnutiu

Rozmery a pripojenie

Výkresy

Popis produktu

Polovodičové relé pre záťažové striedavé prúdy pre montáž na samostatné chladiče. Chladiče sú zvyčajne potrebné pri zaťažení nad 4-5 A. Tepelná fólia sa používa počas instalácie pre najlepší prenos tepla. Teplotné krivky sú použité pri návrhu chladiča, ktoré sa vzťahujú k hodnotám chladiča (napr. 0,7 ° C / W). Schémy pre zníženie zaťaženia sú používané optimálne k veľkosti relé. Teplota definuje vnútornú teplotu skrinky, zosilňovač uvádza aktuálne zaťaženie. Statické relé vytvára viac tepla ako napr. stýkač, tj. vnútorná teplota v krivke musí zahŕňať zvýšenie teploty v skrinke, keď relé je funkčné.
Séria GN je k dispozícii s ochranou kontaktov a s nekontaktnou verziou ochrany ako je znázornené tu. Model s kontaktnou ochranou je primárne na sklade a má najväčšie výhody. Kryt može sa vybrať pre ľahšie spojenie.



Technické parametre

Vstupné dáta

Riadená ss

Riadená st/ss

Napájacie napätie

4-32 V ss

90-280 V ss/st

Napätie odpadu

1 V

10 V

Vnútorná spotreba

14 mA

8.5 mA

Doba zopnutia (ms)

10

20

Doba uvoľnenia (ms)

10

30



Výstupné dáta





Záťažový prúd
( pozri diagram pre zníženie záťaže )

10 A

25 A

50 A

75 A

100 A

Záťažové napätie

24-280 V st

24-280 V st

48–660 V st

48–660 V st

48–660 V st

Pokles napätia Imax

1.4 V

1.4 V

1.35 V

1.3 V

1.3 V

Únik prúdu (mA)

2..5-4.25

2.5-4.25

2.75-4.75

2.75-4.75

2.75-4.75

Nadprúd 1 SA

300

500

780

1000

1200

Špičkové napätie V

600

600

1200

1200

1200

Prevádzkový prúd mA

100

100

100

100

100

Tepelný odpor °C/W

0.4

0.4

0.25

0.155

0.155

I2t (A2S)

375-450

1041-1250

2535-3042

4166-5000

6000-7000

Spínanie pri nulovom napätí

Áno

Polovodič

Tyristor



Všeobecné dáta



Prevádzková teplota

-20 °C až +80 °C

Izolačné napätie vstup/výstup

4 kV

Homologizácia

CE-značenie, UL/CUL, EMC-kompatibilné

Hmotnosť

114 g

Trieda krytia

IP20

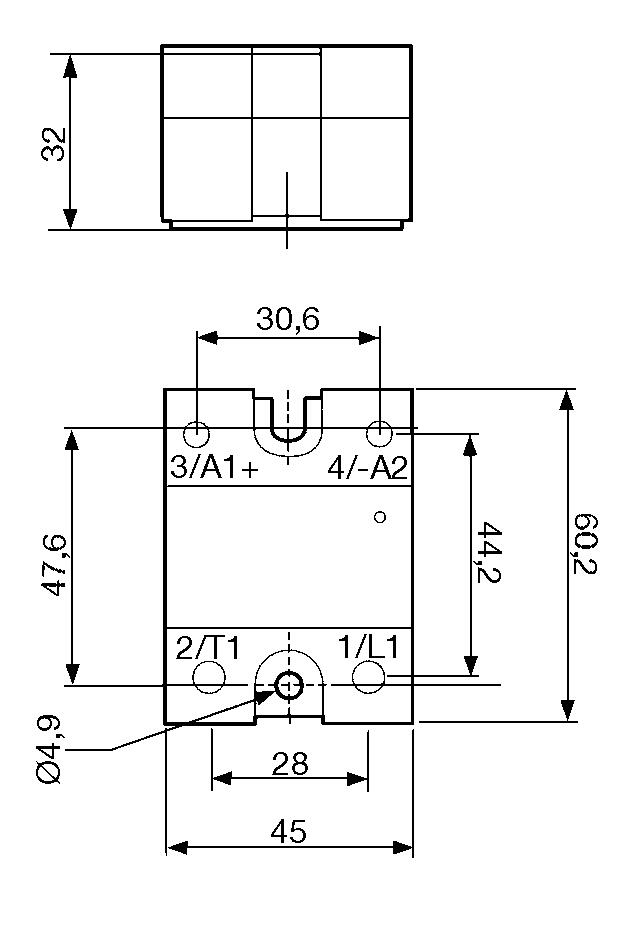

Rozmery



Pripojenie

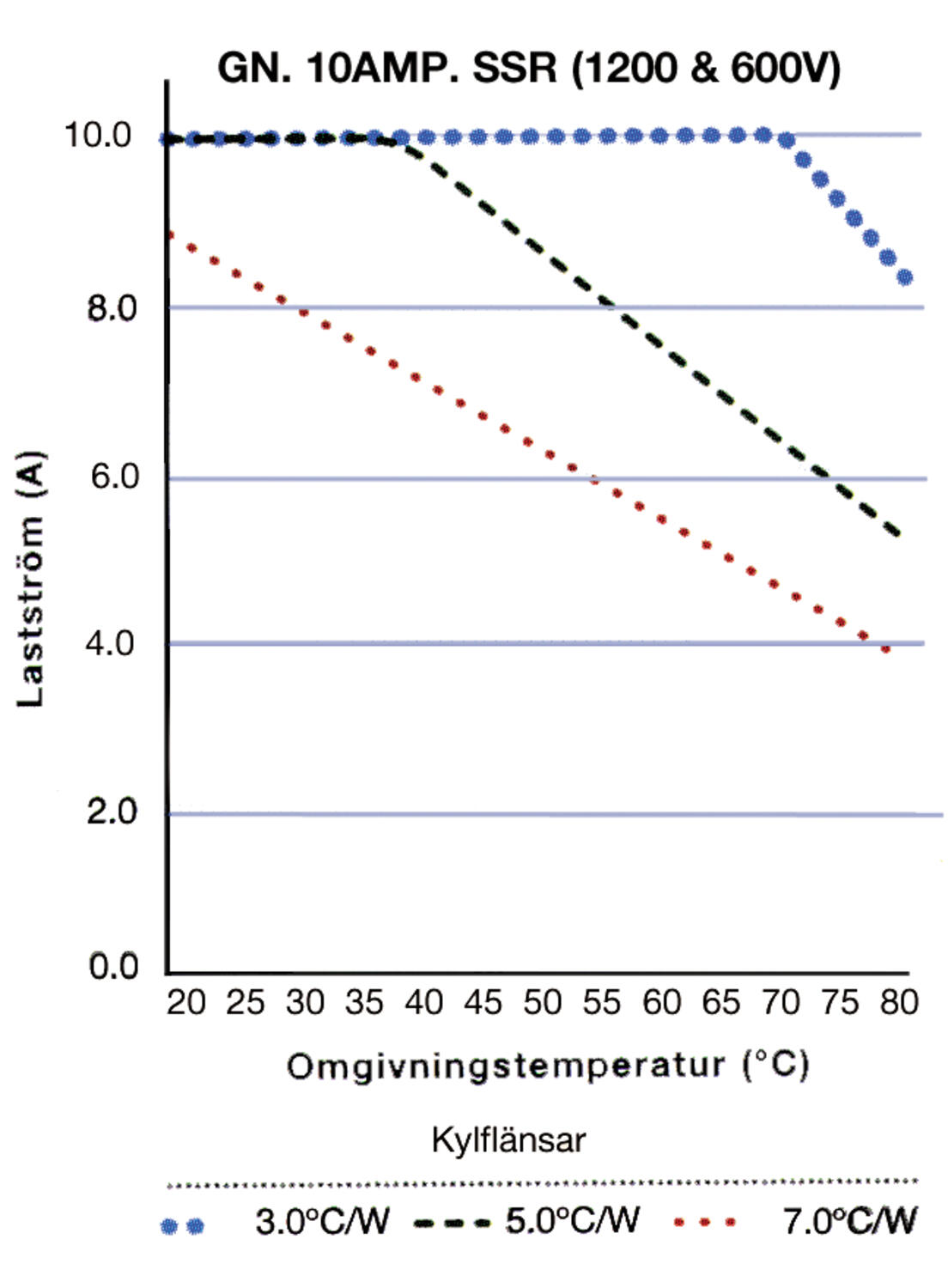

Krivky výkon/teplota pre sériu GN

GN10A

GN25A



GN50A

GN75A





GN100A

GN125A



Príslušenstvo

Chladič °C/W

Chladič 0.7 °C/W

26532760

26532762



Chladič 0.6 °C/W

Chladič 1.3 °C/W

26532790

HR1



Adaptér na lištu DIN

Tepelná fólia

AX2-DL01

26532720

Rozmery na obrázku sú pre statické relé GN, montované na vysokú DIN lištu (včetne).
* Adaptér na DIN lištu objednať samostatne.

Objednávacie informácie

Objednávacie čísla

Popis

Vstupný
prúd
A (st)

Napájacie
napätie

Vstupné
napätie
V (st)

E-kód

84137000

Jednofázové statické relé GN

10 A, 24-280 V, (4-32 V ss)

10

4-32 V ss

24-280

E 40 298 50

84137001

10 A, 24-280 V, (90-280 V st/ss)

10

90-280 V st/ss

24-280

E 40 298 52

84137010

25 A, 24-280 V, (4-32 V ss)

25

4-32 V ss

24-280

E 40 298 58

84137011

25 A, 24-280 V, (90-280 V st/ss)

25

90-280 V st/ss

24-280

E 40 298 60

84137120

50 A, 48-660 V, (4-32 V ss)

50

4-32 V ss

48–660

E 40 298 74

84137121

50 A, 48-660 V, (90-280 V st/ss)

50

90-280 V st/ss

48–660

E 40 298 76

84137130

75 A, 48-660 V, (4-32 V ss)

75

4-32 V ss

48–660

E 40 298 86

84137140

100 A, 48-660 V, (4-32 V ss)

100

4-32 V ss

48–660

E 40 298 90

Ďalšie typy relé na vyžiadanie

26532760

Chladič,statické relé, 1-fázové, 70 mm

26532762

Chladič, 0.7 °C/W pre statické relé, 1a 3-fázové, 68x112x75 mm

26532790

Chladič, 0.6 °C/W pre statické relé, 1-fázové, 120x120x100 mm

HR1

Chladič, 1.3 °C/W 1-fázové, adaptér na DIN lištu

AX2-DL01

Adaptér na DIN lištu, 44x65 mm

26532720

Tepelná fólia pre GN, 25 ks
