ENTRELEC

ZS16 - radová svorka prepojovacia

Svorka s šírkou 10 mm je ideálna pre použitie s káblami o prierezoch až 16 mm². Táto svorkovnica ZS16 sa ľahko montuje na lištu TS35.

Vybraná varianta

Uložiť ako pdf

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Balenie	25 ks
Dĺžka odizolovania	13,5 mm
Farba	Šedá
Impulzné výdržné napätie	8000 V
Materiál	Polyamid
Max. prierez lankového vodiča podľa IEC	16 mm²
Max. prierez lankového vodiča podľa UL	4 AWG
Max. prierez pevného vodiča podľa IEC	16 mm²
Max. prierez pevného vodiča podľa UL	4 AWG
Max. prierez vodiča s izolovanou dutinkou podľa IEC	10 mm²
Max. prierez vodiča s neizolovanou dutinkou podľa IEC	16 mm²
Max. uťahovací moment	2
Menovité napätie podľa CSA	600 V
Menovité napätie podľa IEC	1000 V
Menovité napätie podľa UL	600 V
Menovitý prierez podľa CSA	4 AWG

Menovitý prierez podľa IEC	16 mm²
Menovitý prierez podľa UL	4 AWG
Menovitý prúd podľa CSA	67 A
Menovitý prúd podľa IEC	76 A
Menovitý prúd podľa UL	67 A
Min. prierez lankového vodiča podľa IEC	0,5 mm²
Min. prierez lankového vodiča podľa UL	24 AWG
Min. prierez pevného vodiča podľa UL	24 AWG
Min. prierez pevného vodiče podľa IEC	0,5 mm²
Min. prierez vodiča s izolovanou dutinkou podľa IEC	0,5 mm²
Min. prierez vodiča s neizolovanou dutinkou podľa IEC	0,5 mm²
Min. uťahovací moment	1,6
Šírka	10 mm
Trieda krytia	IP20

K stiahnutiu

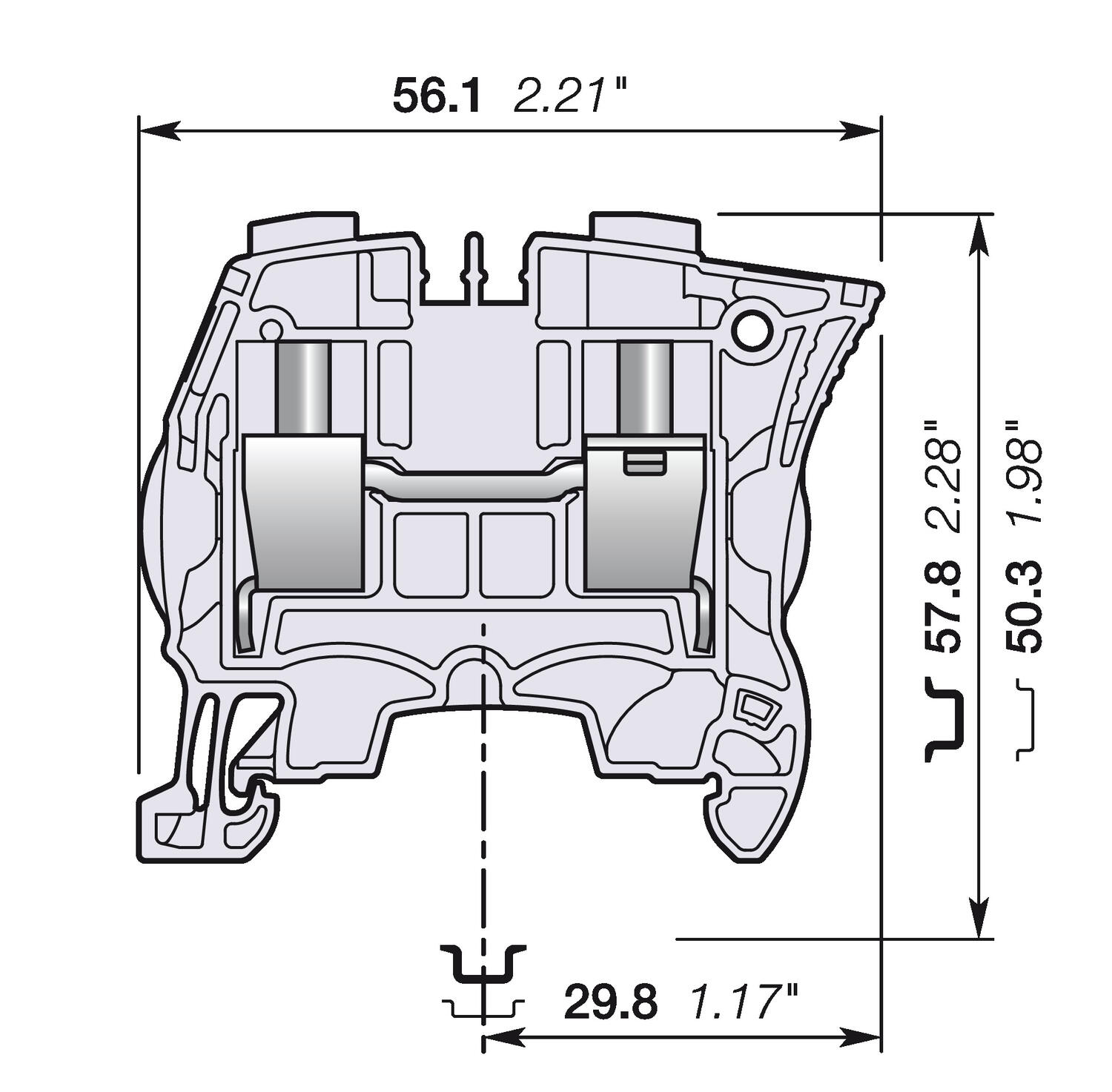

Rozmery a pripojenie

Popis produktu

Lištová svorka

Skrutka-skrutka

Šírka 10 mm
Svorkovnica ZS16 dovoluje použítie káblov až do prierezu 16 mm² a montuje sa na lištu TS35.

Príslušenstvo

Produktové správy

Chyťte slnko do svojej siete

Pri fotovoltaických aplikáciách je dôležité mať spoľahlivé a účinné elektrické komponenty, ktoré odolávajú náročným podmienkam prostredia a poskytujú optimálny výkon. Tri popredné spoločnosti, Mersen, TE Connectivity a SOCOMEC, ponúkajú množstvo produktov určených špeciálne pre fotovoltaické aplikácie.

Události

OEM AUTOMATIC OPEN DAYS 2025

Akcia ponúka príležitosť na stretnutie s našimi inovatívnymi produktmi aj expertmi na aplikácie. Uvidíte dynamické prezentácie najnovších výrobkov, ktoré dokážu digitálne transformovať Vašu prevádzku, zaistiť bezpečnosť strojných zariadení a ďalšie rôzne systémy pre automatizáciu strojov a riešení. Návštevu si môžete spríjemniť skvelým jedlom a pitím, ktoré bude k dispozícii formou rautu.

Produktové správy

SEIFERT SYSTEMS PRIEKOPNÍK V OBLASTI PRIEMYSELNÉHO CHLADENIA

Už viac ako polstoročia je na čele vývoja inovatívnych riešení chladenia, ktoré vyhovujú rôznorodým potrebám priemyslu po celom svete.

Produktové správy

SEIFERT SYSTEMS KOMPLEXNÉ RIEŠENIA PRE KAŽDÚ PRIEMYSELNÚ POTREBU

Spoločnosť Seifert Systems ponúka rôznorodý sortiment modelových produktov, aby uspokojila rôzne chladiace potreby rôznych priemyselných odvetví.

Produktové správy

PROTIPOŽIANY SYSTÉM SÉRIE S NAJNOVŠÍMI TECHNOLÓGIAMI

BlazeCut je výrobca a špecialista na protipožiarnu ochranu systémov, ktorý dodáva najnovšie technológie.

Produktové správy

SIEŤOVÉ ANALYZÁTORY DIRIS A-100 a A-200

Sieťové analyzátory Diris A-100 a A-200 - nástroje na monitorovanie a kontrolu kvality elektrickej energie

Objednávacie číslo	Farba	Menovité napätie podľa CSA	Menovité napätie podľa IEC	Menovité napätie podľa UL	Menovitý prúd podľa CSA	Menovitý prúd podľa IEC	Menovitý prúd podľa UL	Skratový prúd po dobu 1 s
ZS16 svorka šedá 0,5-16 mm² Položka: 1SNK510010R0000 Skopírované	Šedá	600 V	1000 V	600 V	67 A	76 A	67 A

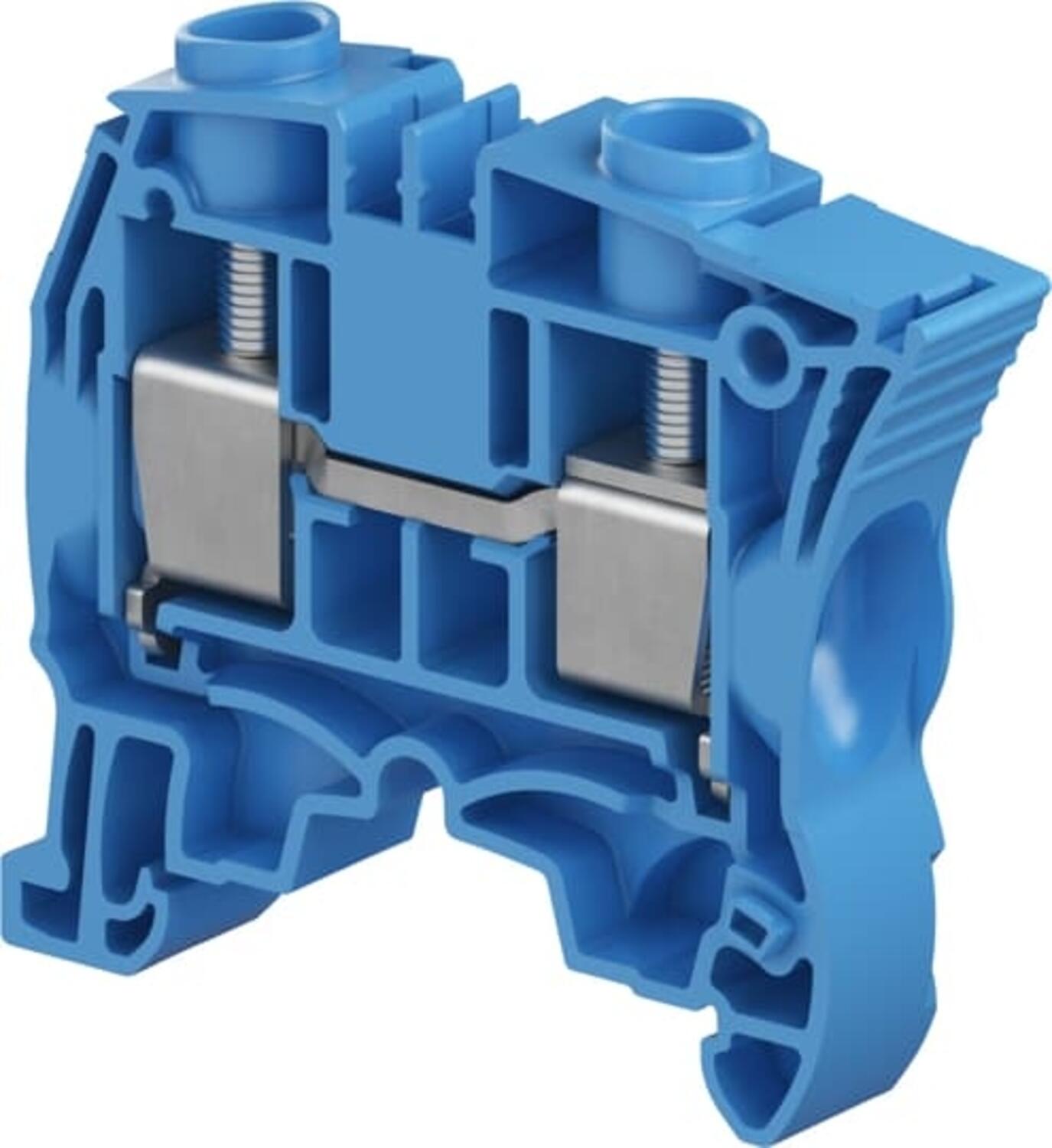

ZS16 svorka modrá 0,5-16 mm² Položka: 1SNK510020R0000 Skopírované	Modrá	600 V	1000 V	600 V	67 A	76 A	67 A

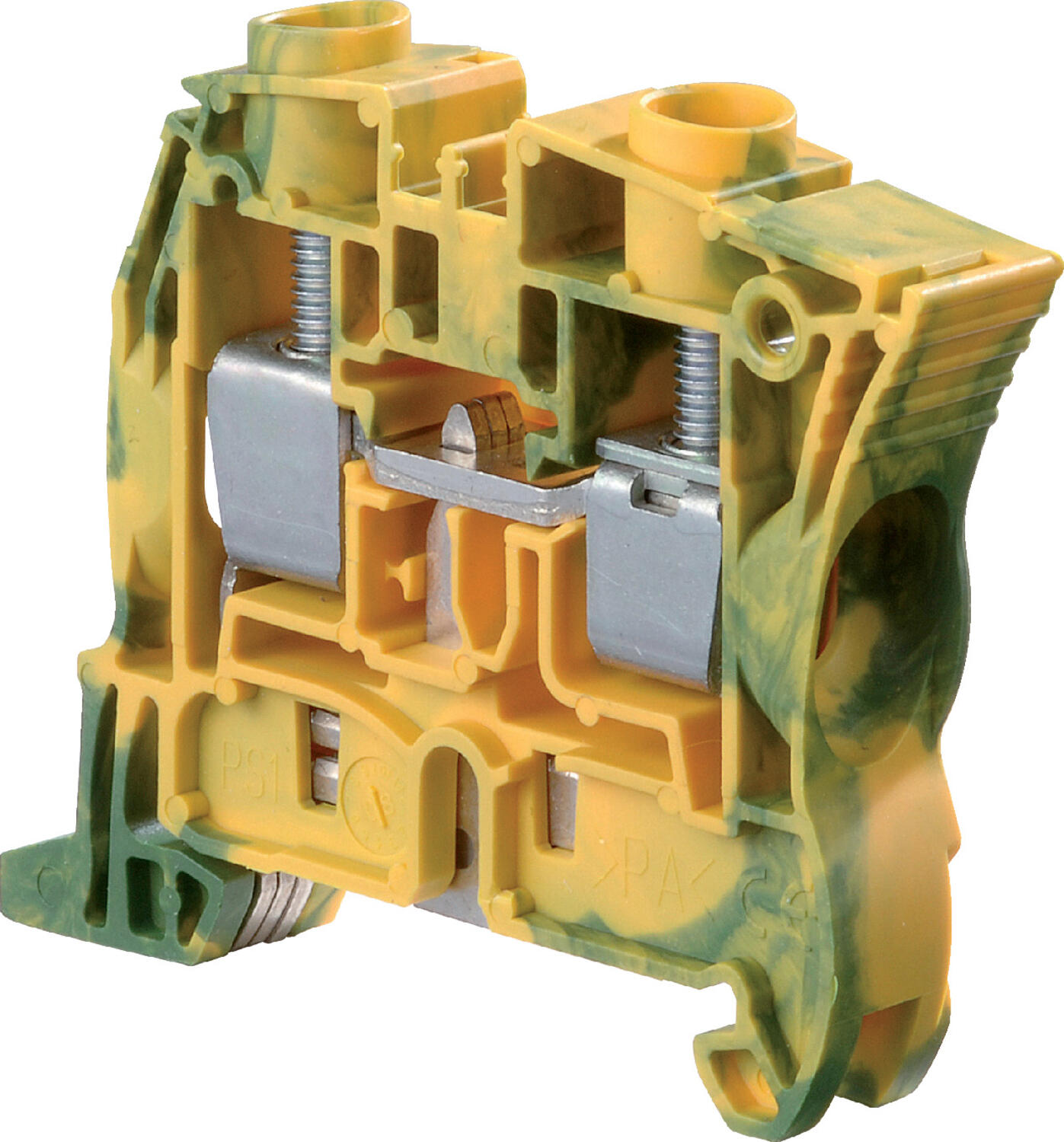

ZS16 svorka uzemňovacia 0,5-16 mm² Položka: 1SNK510150R0000 Skopírované	Žlto-zelená							1920 A
ZS16 svorka oranžová 0,5-16 mm² Položka: 1SNK510030R0000 Skopírované	Oranžová	600 V	1000 V	600 V	67 A	76 A	67 A
