STEGO

Zásuvka pre DIN lištu

Jednoduchá montáž klipsom na DIN lištu
Rýchle pripojenie pomocou pružinových svoriek
S poistkou alebo bez poistky

Popis produktu

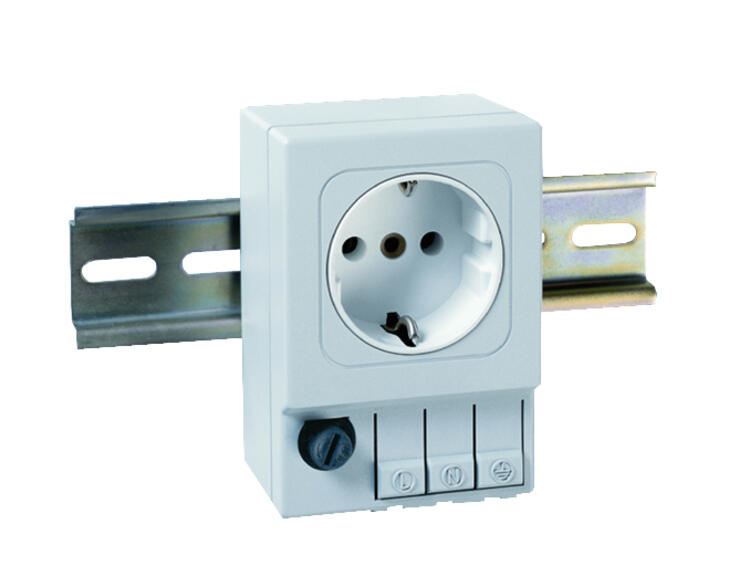

Zásuvka sa jednoduchým spôsobom inštaluje na DIN lištu 35 mm a pripája sa rýchlosvorkou bez skrutiek. Zásuvky sa vyrábajú v prevedení pre väčšinu krajín a všetky sú dostupné s poistkou alebo bez poistky.

Objednávacie číslo	Nominal socket current	Poistka max	Socket	Zhoda s normami

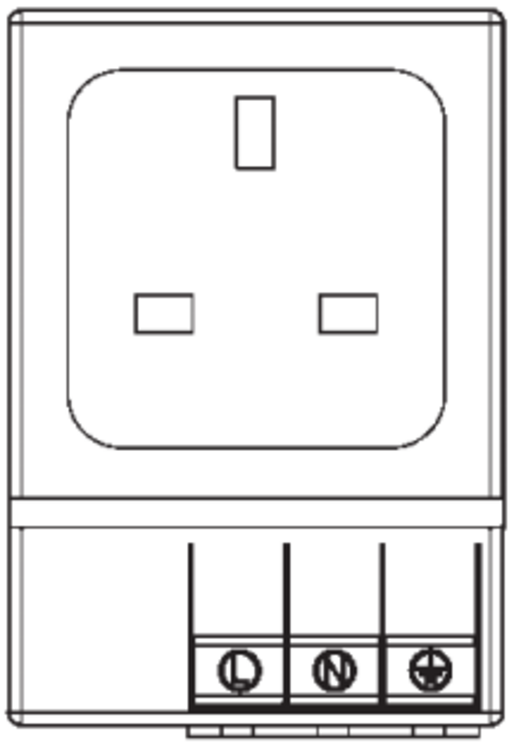

03503.0-01 Zásuvka SD035 bez poistky 250 V AC (GB/Irland)	13 A	13 A	UK/IE	RoHS

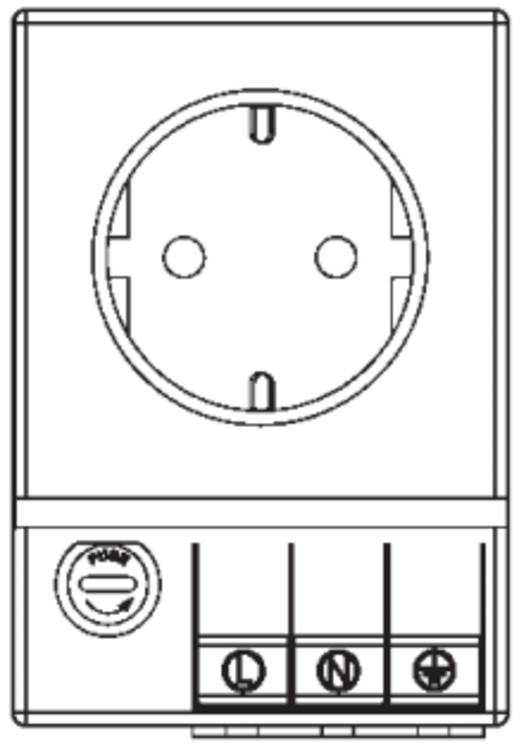

03500.0-00 Zásuvka SD035 s poistkou 250 V AC (Norden/DE/RU)	6,3 A	6,3 A	DE/DK/FI/NO/RU/SE	EAC, RoHS

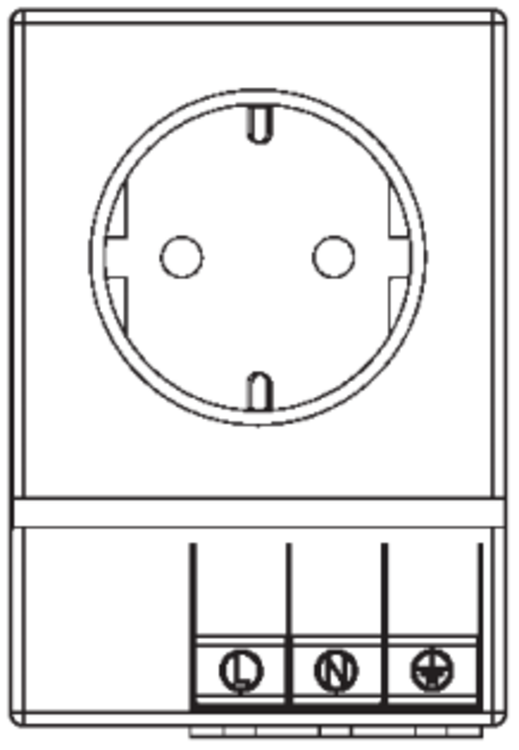

03500.0-01 Zásuvka SD035 bez poistky 250 V AC (Norden/DE/RU)	16 A	16 A	DE/DK/FI/NO/RU/SE	EAC, RoHS

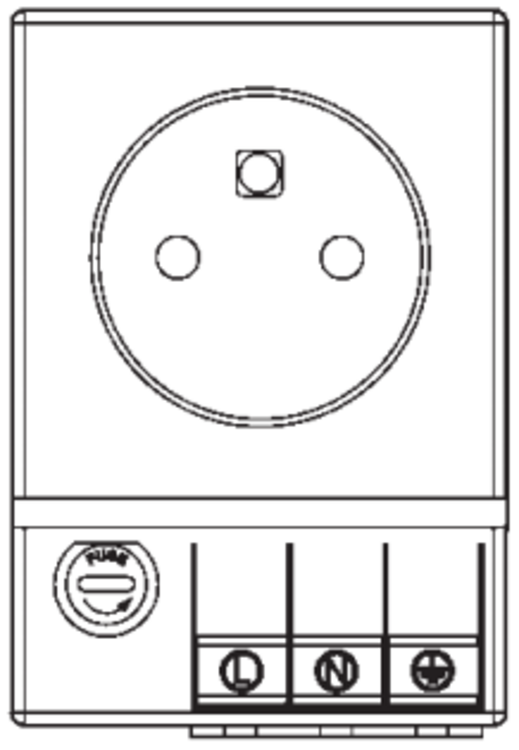

03501.0-00 Zásuvka SD035 s poistkou 250 V AC (FR/PL/CZ/SK)	6,3 A	6,3 A	FR/PL/CZ/SK	RoHS

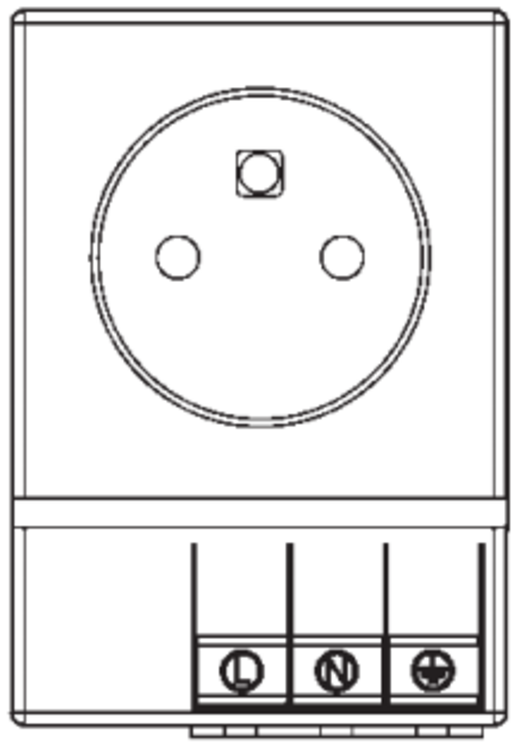

03501.0-01 Zásuvka SD035 bez poistky 250 V AC (FR/PL/CZ/SK)	16 A	16 A	FR/PL/CZ/SK	RoHS

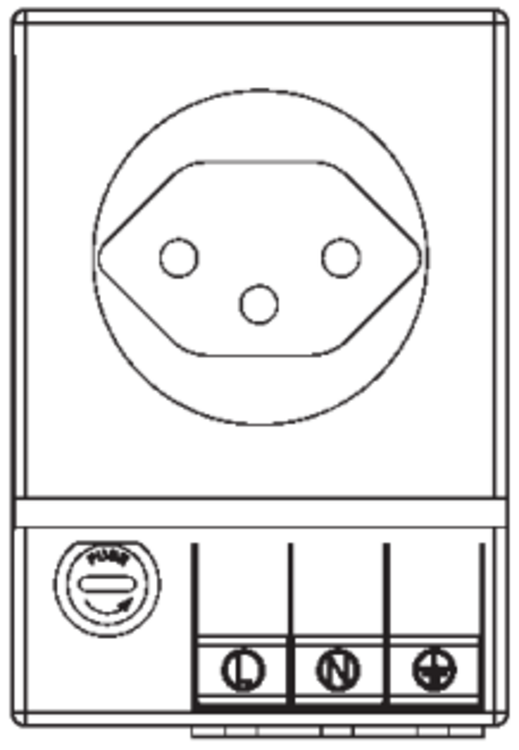

03502.0-00 Zásuvka SD035 s poistkou 250 V AC (Schweiz)	6,3 A	6,3 A	CH	RoHS

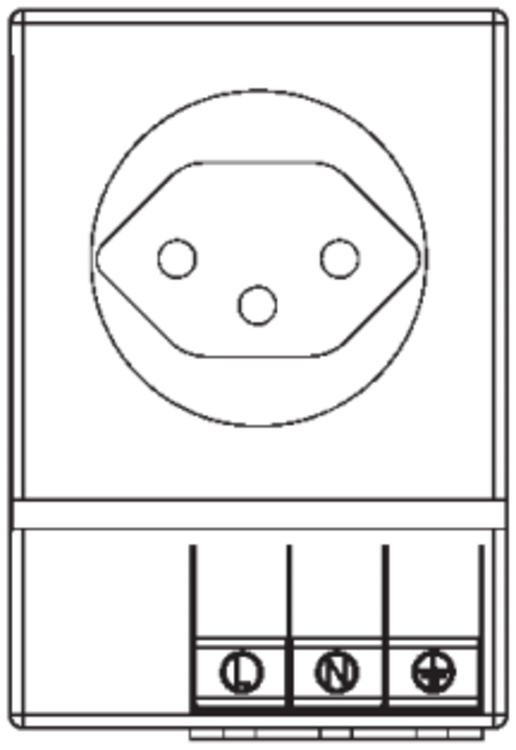

03502.0-01 Zásuvka SD035 bez poistky 250 V AC (Schweiz)	10 A	10 A	CH	RoHS

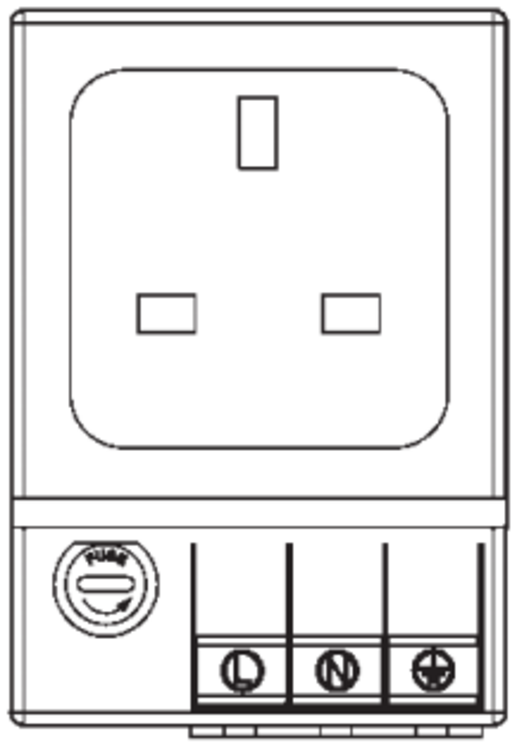

03503.0-00 Zásuvka SD035 s držiakom poistky, UK	6,3 A	6,3 A	UK/IE	RoHS

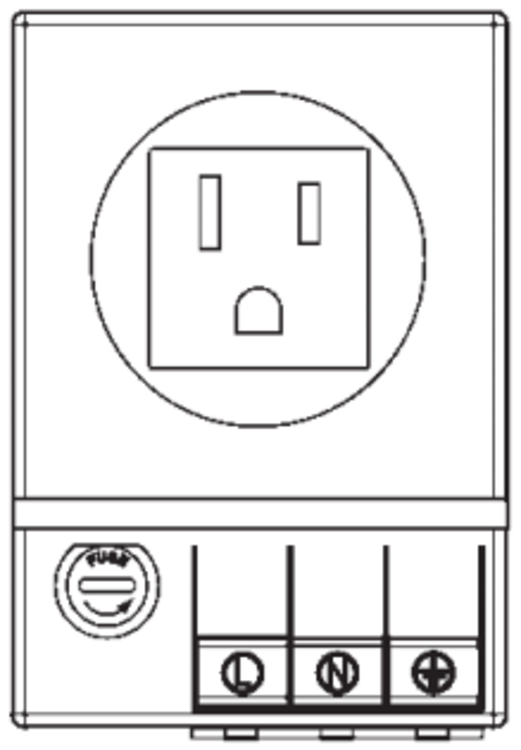

03504.0-00 Zásuvka SD035 s poistkou 125 V AC USA/CND	6,3 A	6,3 A	USA/CA	cULus, RoHS, UL

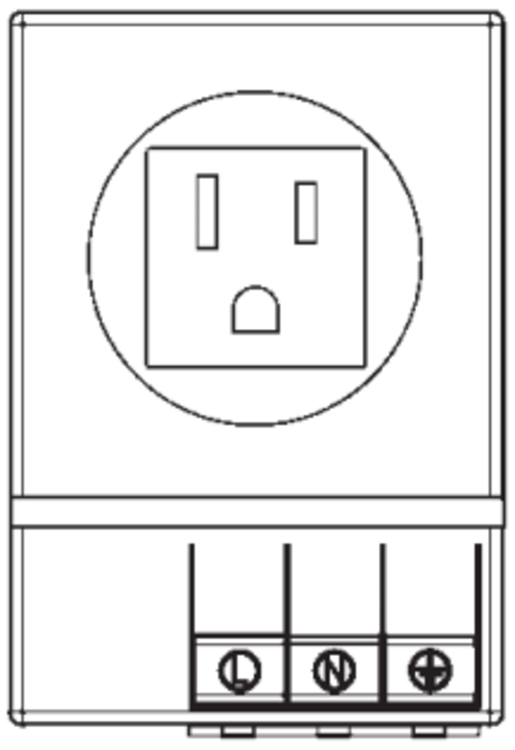

03504.0-01 Zásuvka SD035 bez poistky 250 V AC (USA/Kanada)	15 A	15 A	USA/CA	cULus, RoHS, UL

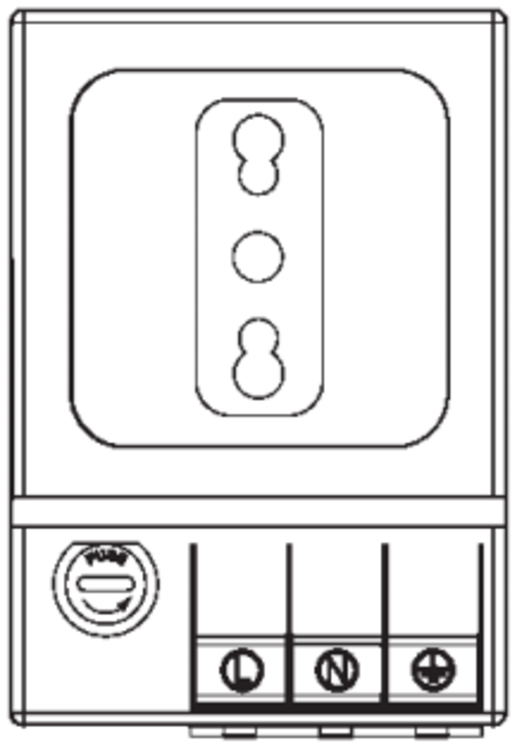

03505.0-00 Zásuvka SD035 s poistkou 250 V AC (IT)	6,3 A	6,3 A	IT	RoHS

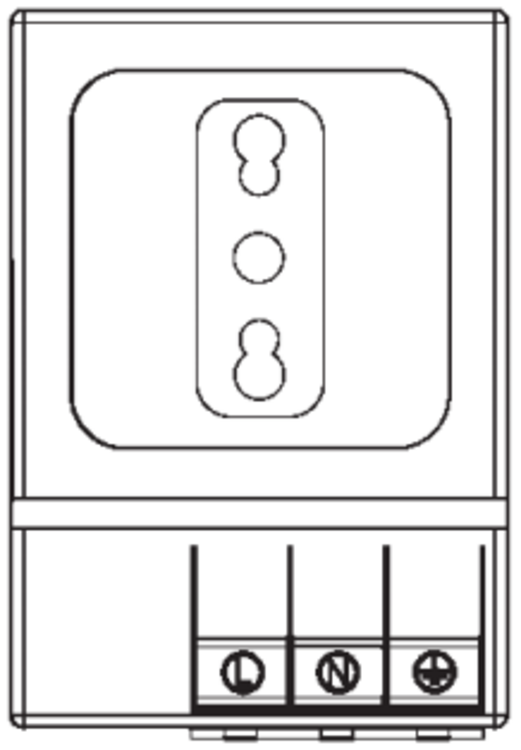

03505.0-01 Zásuvka SD035 bez poistky 250 V AC (IT)	16 A	16 A	IT	RoHS

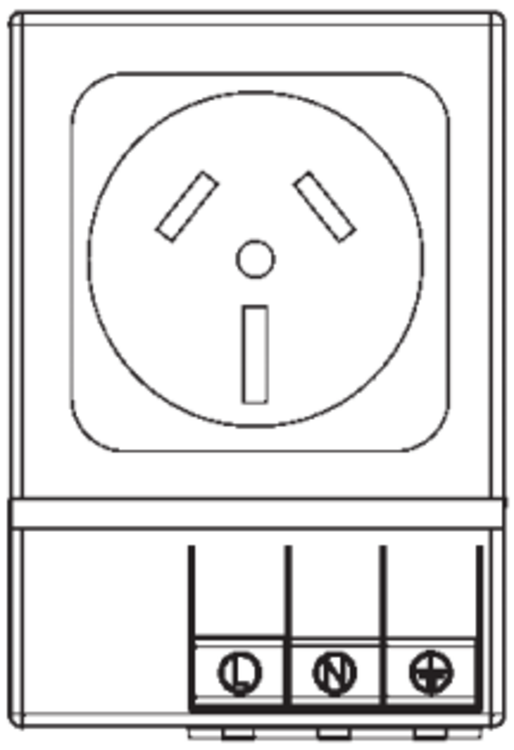

03507.0-01 SOCKET SD035 AUSTRALIA WITHOUT FUSE	10 A	10 A	AUS	RoHS
03508.0-01 SD 035 zásuvka AU, 10A	10 A	10 A	AUS	RoHS

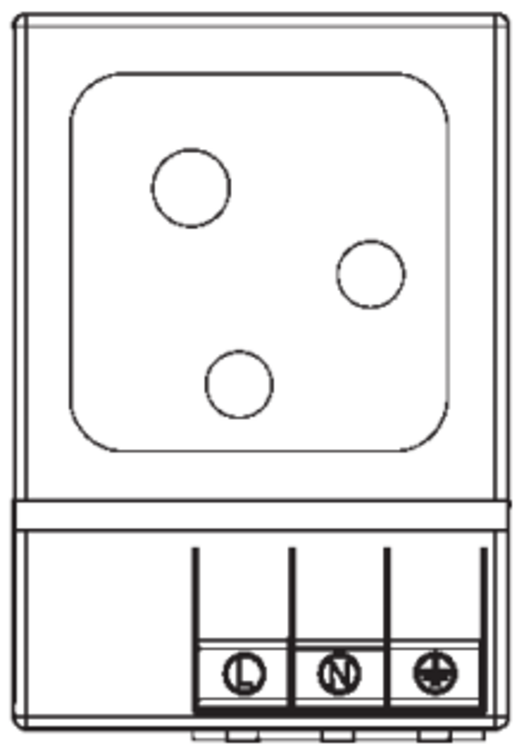

03509.0-01 SOCKET SD035 Old British BS 546	5 A	5 A		RoHS

Detail

03500.0-00
Zásuvka SD035 s poistkou 250 V AC (Norden/DE/RU)

Špecifikácia

Dĺžka	92 mm
Druh montáže	Pripnúť, DIN lišta
Farba	Svetlošedá
Hmotnosť	0,2 kg
Materiál plastového krytu	Plast
Napätie max.	250 V ac
Nominal socket current	6,3 A
Operational Temperature	-45°C ... +70°C
Poistka max	6,3 A
Prevádzková vlhkosť	< 90% RH
Šírka	62 mm
Socket	DE/DK/FI/NO/RU/SE
Teplota skladovania	-45°C ... +70°C
Trieda horľavosti	UL94-V0
Trieda krytia	IP20
Trieda ochrany	I (uzemnený)
Vlhkosť skladovania	<90% RH
Výška	92 mm
Zhoda s normami	EAC, RoHS
