MERSEN

Nožové poistkové vložky, veľkosť 1, typ gG, Lindner

Naše zariadenie je ideálne pre situácie, keď potrebujete pomalý prietok v nadproude a rýchle reakcie pri skratu. Jeho rozmery sú navrhnuté tak, aby sa ľahko zmestilo do vášho priestoru a zároveň poskytovalo maximálny výkon. S naším zariadením budete mať istotu, že vaše elektrické systémy budú vždy chránené a fungovať efektívne.
  • Horná a predná indikácia
  • Pomalé pri nadprúde - rýchle v rozsahu skratu
  • Vypínacia schopnosť 120 kA

Vybraná varianta

mersen.eps

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Balenie 3 ks
Breaking Capacity 120 kA
Charakteristika (CVL) gG
Indication (CVL) Vizuálny, Riadiaca hlavica
Max. napätie AC 500 V
Max. napätie DC 250 V
Nominálny prúd 16 A
Výrobné číslo M200801
Zhoda s normami BV, CB, CE, DNV, KEMA KEUR, Lloyd´s, VDE

K stiahnutiu

Rozmery a pripojenie

Popis produktu

Charakteristiky: Pomalé pri nadprúde - rýchle v rozsahu skratu

204486_555.eps

204485_555.eps

204487_555.eps

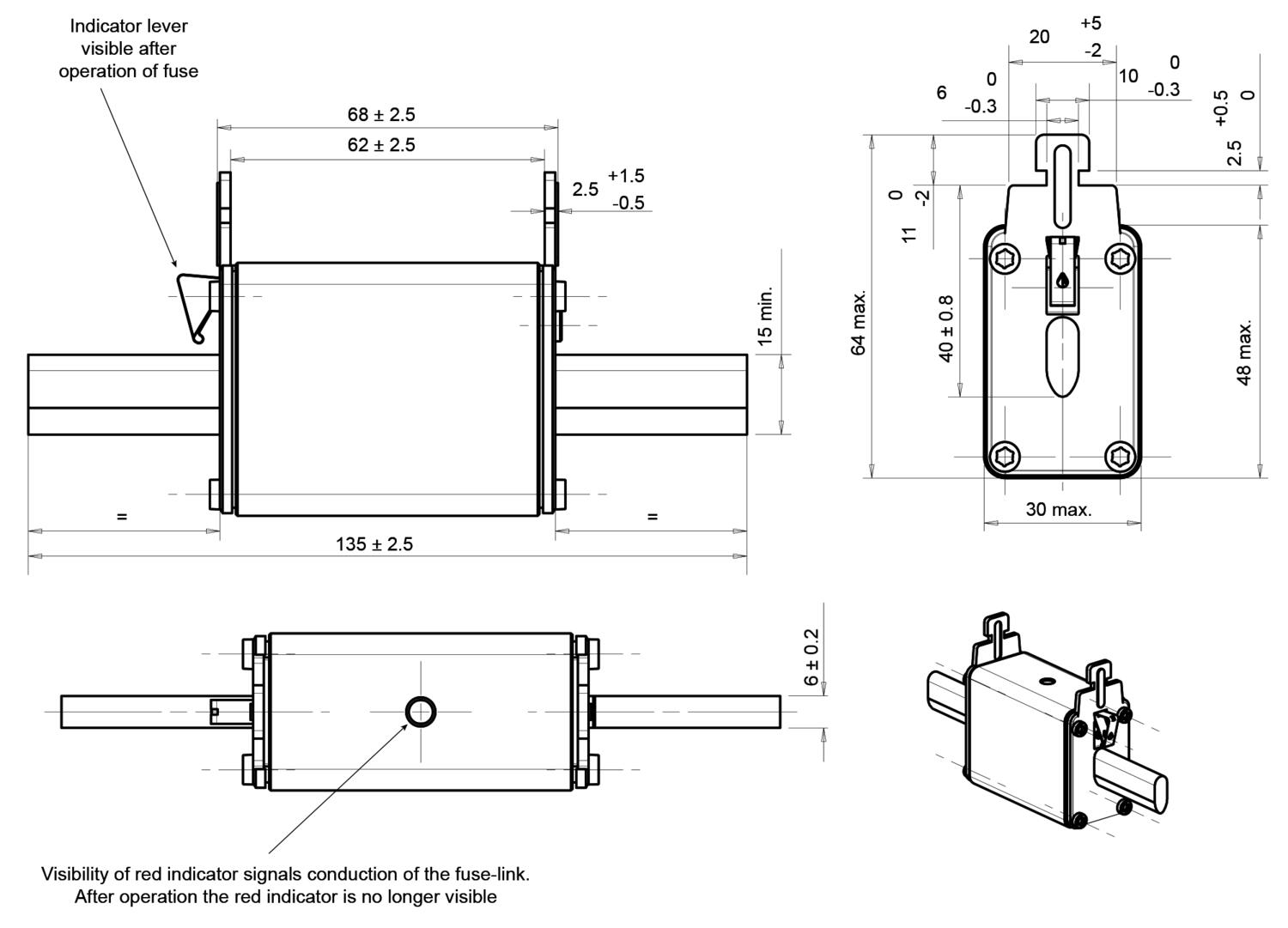

Rozmery

Knife fuses-dimension

Veľkosť 1

mm (16-100 A)

mm (125-355 A)

a1

135

135

a2

70.8

70.8

a3

63

63

a4

68

68

b

15

20

c1

40

40

e1

47.5

52.5

e2

29.5

39.5

e4

6

6

h

64.5

64.5



Objednávacie informácie

Objednávacie čísla

Popis

Veľkosť

Menovitý
prúd (A)

Napätie
(V) AC

Strátový výkon
(W)

Vypínacia
schopnosť (kA)

Balenie

E-kód

NH1GG50V16

(M200801C)

1

16

500

1.8

120

3

E 20 502 33

NH1GG50V20

(C201344C)

20

2.3

E 20 502 34

NH1GG50V25

(N201860C)

25

2.4

E 20 502 35

NH1GG50V32

(L211081C)

32

3.1

E 20 502 36

NH1GG50V35

(A211600C)

35

3.0

E 20 502 37

NH1GG50V40

(Y212633C)

40

3.7

E 20 502 38

NH1GG50V50

(B213648C)

50

4.1

E 20 502 39

NH1GG50V63

(L214669C)

63

6.6

E 20 502 40

NH1GG50V80

(S215687C)

80

8.0

E 20 502 41

NH1GG50V100

(X216703C)

100

9.4

E 20 502 42

NH1GG50V125

(V236044C)

125

11.8

E 20 502 43

NH1GG50V160

(A218247C)

160

14.6

E 20 502 44

NH1GG50V200

(P218766C)

200

18.0

E 20 502 45

NH1GG50V224

(D219285C)

224

19.0

E 20 502 46

NH1GG50V250

(E219815C)

250

20.0

E 20 502 47

NH1GG50V315

(Q228519C)

315

20.5

E 20 502 48

NH1GG50V350

(R228520C)

350

23.7

E 20 502 49


K dispozícii tiež v prevedení 400 V a 690 V gG.

Pro iné charakteristické typy: aM, gTr, gR, aR alebo spodky nožových poistkových vložiek kontaktujte OEM Automatic, produktovú oblasť: Rozvodné skrine.

Minimálne objednávacie množstvo je jedno balenie - 3 ks.
