Mersen

Nožové poistkové vložky, veľkosť 0, typ gG, Lindner

Charakteristiky: Pomalé pri nadprúde - rýchle v rozsahu skratu


Podľa noriem:

DIN 57 636/VDE 0636 část 1, 10, 21, 21, 201

IEC 60269-2

DIN 43620 části 1-4 (štandardné rozmery)

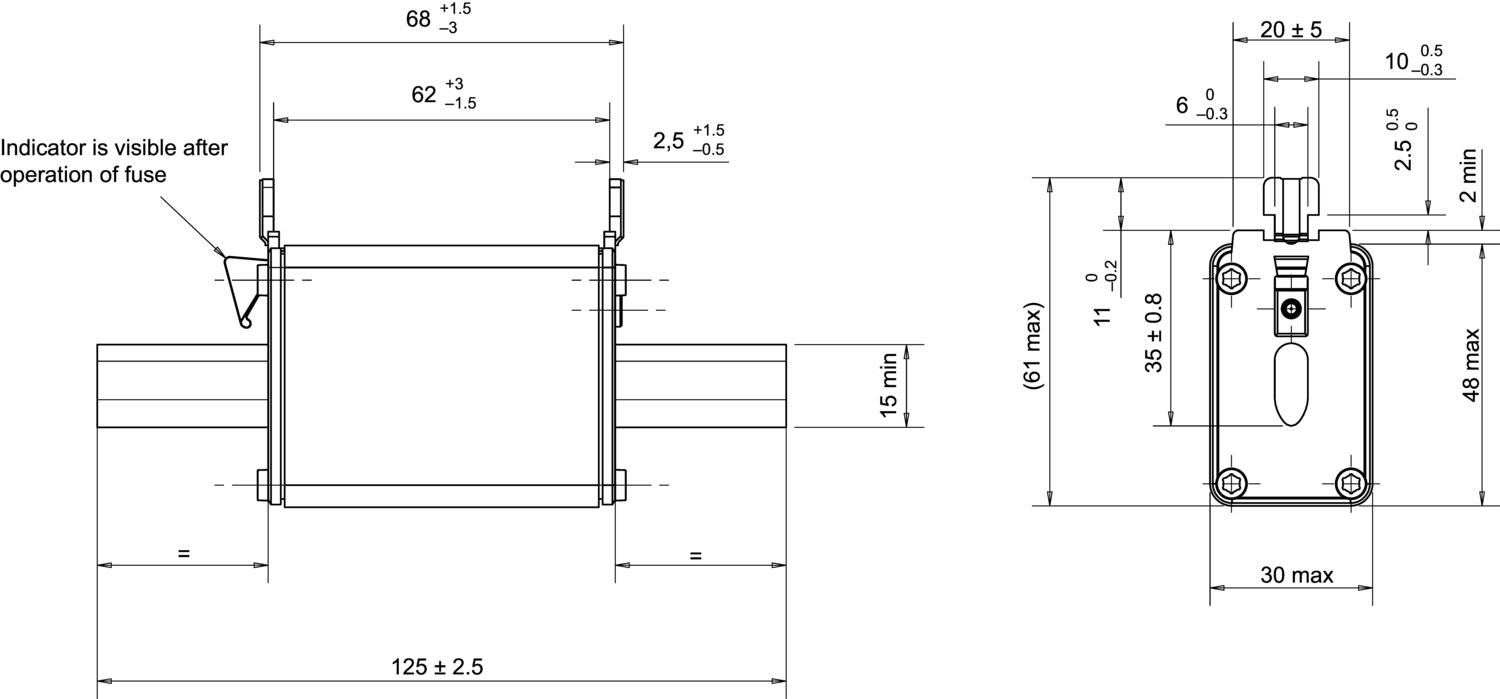

Rozmery

velikost 0

mm

a1

125

a2

66.8

a3

61

a4

66

b

15

c1

35

e1

47.5

e2

29.5

e4

6

h

59.5



Objednávacie informácie

Objednávacie čísla

Popis

Veľkosť

menovitý
prúd
(A)

Napätie
(V) AC

strátový výkon
(W)

Vypínacia
schopnosť
(kA)

Balenie

E-kód

NH0GG50V6

(H213148C)

0

6

500

1.6

120

3

E 20 502 16

NH0GG50V10

(G214159C)

10

1.1

E 20 502 17

NH0GG50V16

(Q215179C)

16

1.8

E 20 502 18

NH0GG50V20

(R215686C)

20

2.3

E 20 502 19

NH0GG50V25

(Y216198C)

15

2.4

E 20 502 20

NH0GG50V32

(W216702C)

32

3.1

E 20 502 21

NH0GG50V35

(J217220C)

35

3.0

E 20 502 22

NH0GG50V40

(P217731C)

40

3.7

E 20 502 23

NH0GG50V50

(Z218246C)

50

4.1

E 20 502 24

NH0GG50V63

(N218765C)

63

6.6

E 20 502 25

NH0GG50V80

(C219284C)

80

8.0

E 20 502 26

NH0GG50V100

(D219814C)

100

9.4

E 20 502 27

NH0GG50V125

(P222492C)

125

11.8

E 20 502 28

NH0GG50V160

(F223013C)

160

14.6

E 20 502 29

NH0GG50V200

(C229611C)

200

18.1

E 20 502 30

NH0GG50V224

(D229612C)

224

19.2

E 20 502 31

NH0GG50V250

(E229613C)

250

20.3

E 20 502 32


K dispozícii tiež v prevedení 400 V a 690 V gG.


Pre iné charakteristické typy: aM, gTr, gR, aR alebo spodky nožových poistiek kontaktujte OEM Automatic, produktovú oblasť : Rozvodné skrine


Minimálne objednávacie množstvo je jedno balenie - 3 ks



Prečítajte si viac
  • Horná a predná indikácia
  • Pomalé pri nadprúde - rýchle v rozsahu skratu
  • Vypínacia schopnosť 120 kA

Vybraná varianta


Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Balenie 3 ks
Breaking Capacity 120 kA
Charakteristika (CVL) gG
Indication (CVL) Riadiaca hlavica, Vizuálny
Max. napätie AC 500 V
Max. napätie DC 250 V
Nominálny prúd 6 A
Výrobné číslo H213148
Zhoda s normami BV, CB, CE, DNV, KEMA KEUR, Lloyd´s, VDE

K stiahnutiu

Rozmery a pripojenie

Popis produktu

Charakteristiky: Pomalé pri nadprúde - rýchle v rozsahu skratu


Podľa noriem:

DIN 57 636/VDE 0636 část 1, 10, 21, 21, 201

IEC 60269-2

DIN 43620 části 1-4 (štandardné rozmery)



Rozmery

velikost 0

mm

a1

125

a2

66.8

a3

61

a4

66

b

15

c1

35

e1

47.5

e2

29.5

e4

6

h

59.5



Objednávacie informácie

Objednávacie čísla

Popis

Veľkosť

menovitý
prúd
(A)

Napätie
(V) AC

strátový výkon
(W)

Vypínacia
schopnosť
(kA)

Balenie

E-kód

NH0GG50V6

(H213148C)

0

6

500

1.6

120

3

E 20 502 16

NH0GG50V10

(G214159C)

10

1.1

E 20 502 17

NH0GG50V16

(Q215179C)

16

1.8

E 20 502 18

NH0GG50V20

(R215686C)

20

2.3

E 20 502 19

NH0GG50V25

(Y216198C)

15

2.4

E 20 502 20

NH0GG50V32

(W216702C)

32

3.1

E 20 502 21

NH0GG50V35

(J217220C)

35

3.0

E 20 502 22

NH0GG50V40

(P217731C)

40

3.7

E 20 502 23

NH0GG50V50

(Z218246C)

50

4.1

E 20 502 24

NH0GG50V63

(N218765C)

63

6.6

E 20 502 25

NH0GG50V80

(C219284C)

80

8.0

E 20 502 26

NH0GG50V100

(D219814C)

100

9.4

E 20 502 27

NH0GG50V125

(P222492C)

125

11.8

E 20 502 28

NH0GG50V160

(F223013C)

160

14.6

E 20 502 29

NH0GG50V200

(C229611C)

200

18.1

E 20 502 30

NH0GG50V224

(D229612C)

224

19.2

E 20 502 31

NH0GG50V250

(E229613C)

250

20.3

E 20 502 32


K dispozícii tiež v prevedení 400 V a 690 V gG.


Pre iné charakteristické typy: aM, gTr, gR, aR alebo spodky nožových poistiek kontaktujte OEM Automatic, produktovú oblasť : Rozvodné skrine


Minimálne objednávacie množstvo je jedno balenie - 3 ks
