PULS

Zdroj 1-fázový, 24 V DC, séria C, Generácia 2

Série CP20.241

Napájací zdroje CP PULS Dimension s vstupom 100-240V AC/110-150V DC, DC-OK signálom a aktívnym PFC sú ideálne pre priemyselné aplikácie. Preťažiteľné o 20% do 45°C, s ochranou proti skratu a prepätiu, nízkym náběhovým prúdom a odolnosťou proti rušeniu. Umožňujú paralelné/seriové zapojenie, vhodné pre 3-fázové siete, montujú sa na DIN lištu a odolávajú vibráciám. Dostupné v variantoch s rozšíreným DC rozsahom, redundatným modulom a ATEX certifikáciou. Použiteľné pre kontrolné systémy, strojárstvo, nabíjanie batérií a ako záťažové napájanie, s príslušnými certifikáciami pre špeciálne prostredie.
  • Výstupný prúd 20 A
  • Účinnosť až do 95,6 %
  • Šírka 48 mm

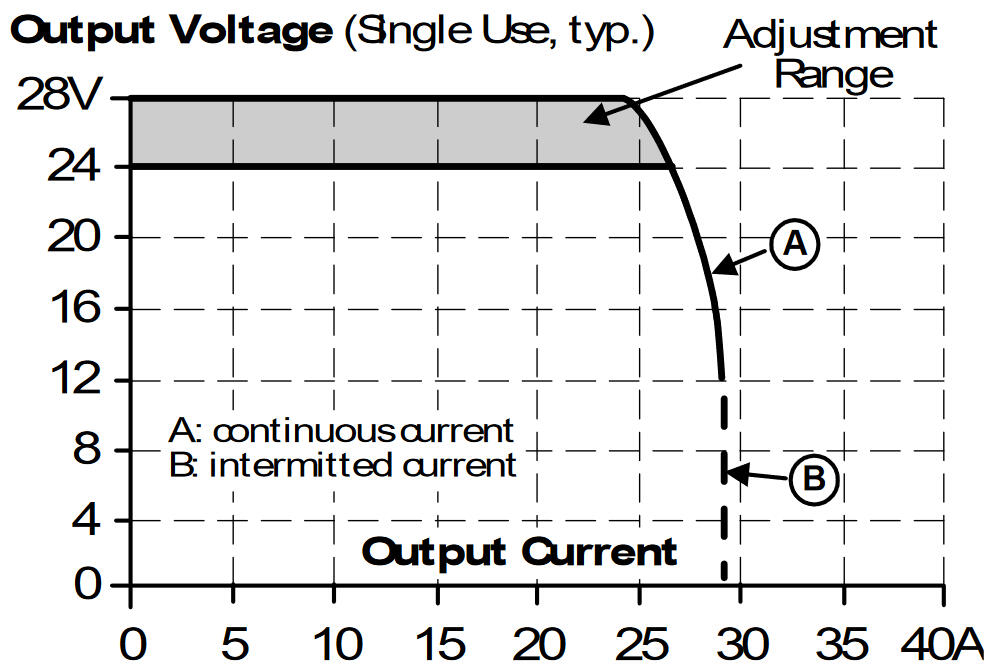

  • Výkonová rezerva 20 %
  • Hiccup Plus
PULS_cp20_241_R_300dpi_frilagd.tif

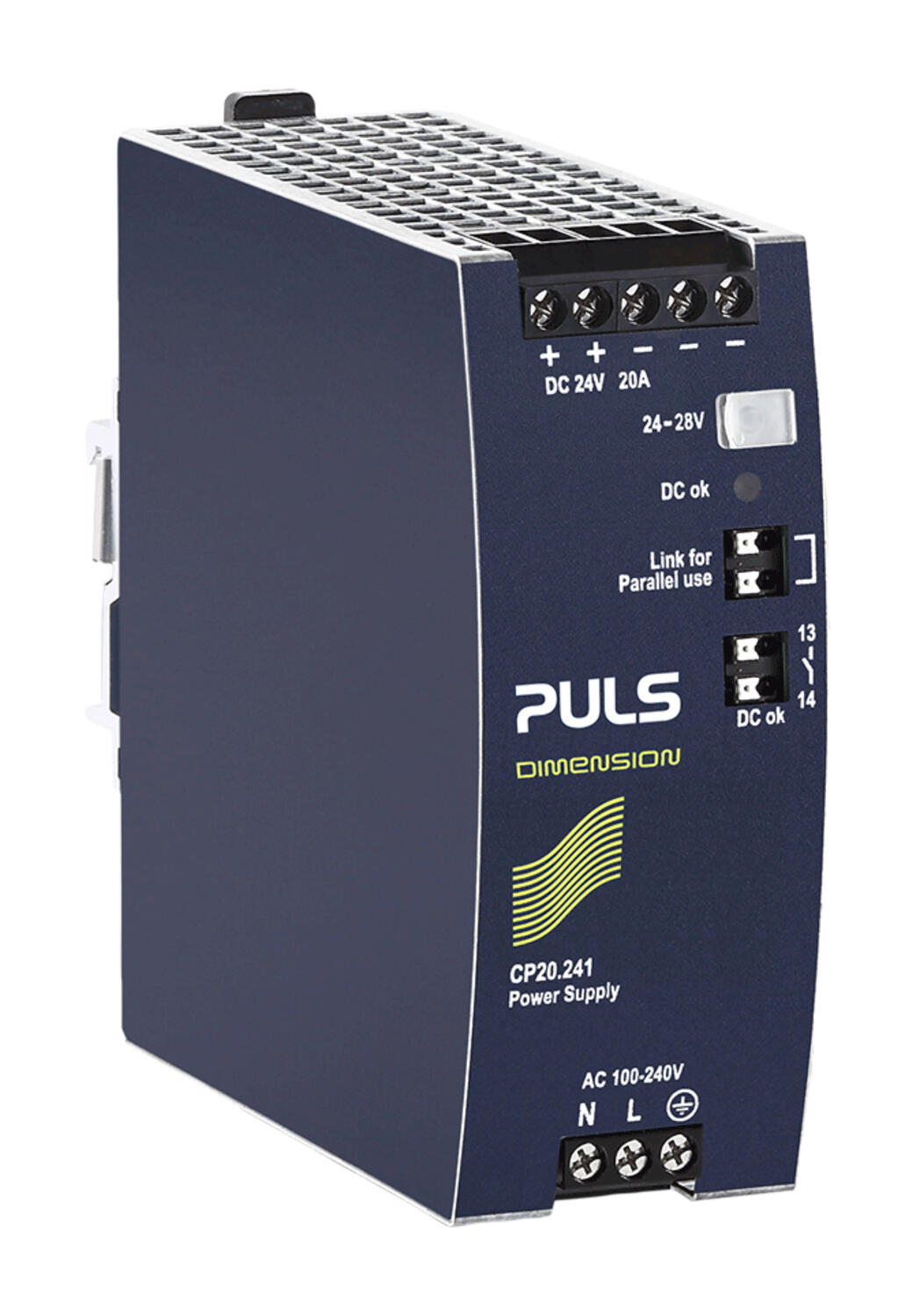

Priemyselný napájací zdroj CP20.241

CP20.241 - Pulzný zdroj 24 V DC 480 W 20 A

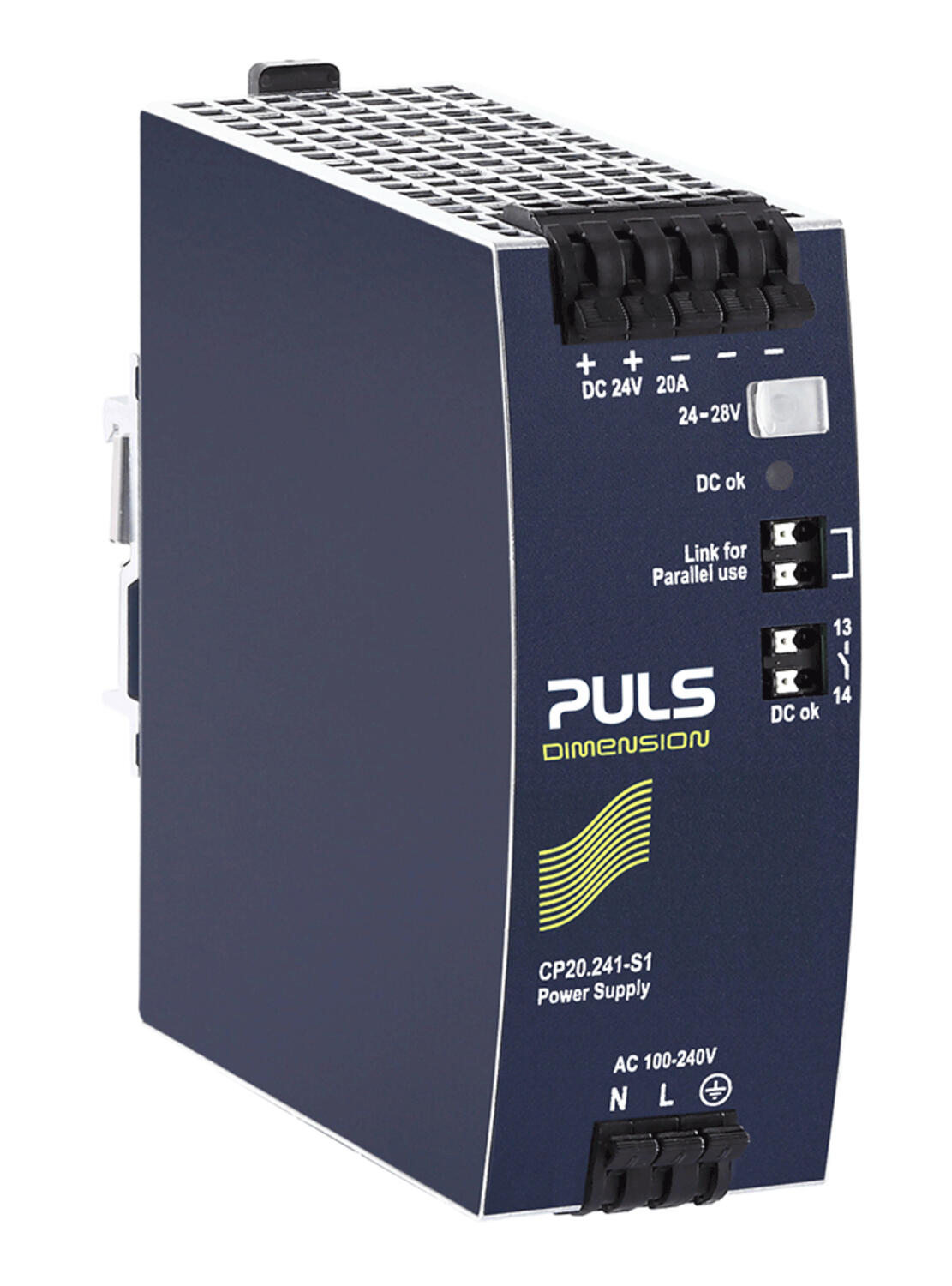

Priemyselný napájací zdroj CP20.241-S1

CP20.241-S1 - Pulzný zdroj 24 V DC 480 W 20 A SPRING

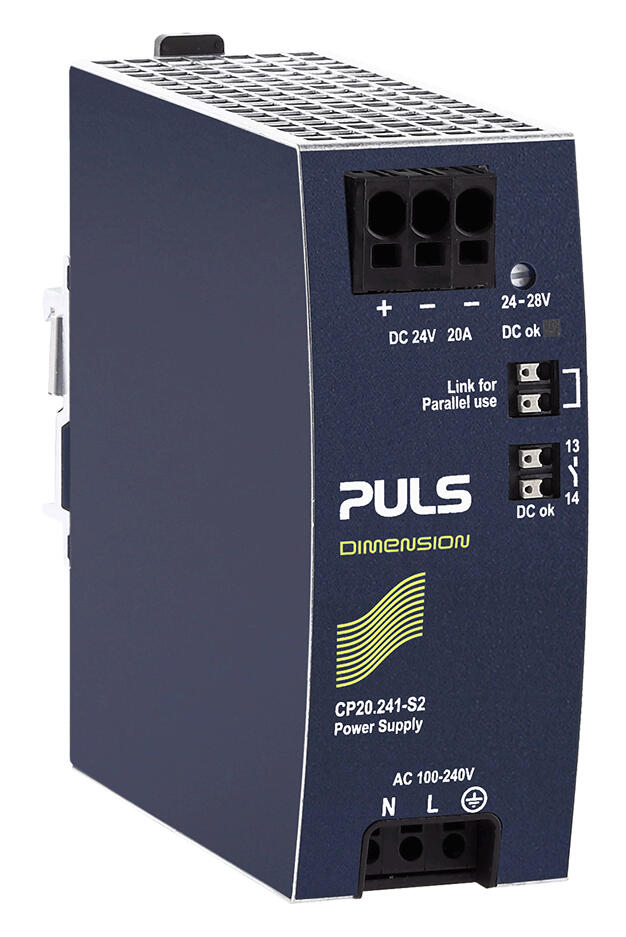

Priemyselný napájací zdroj CP20.241-S2

CP20.241-S2 - Pulzný zdroj 24 V DC 480 W 20 A PUSH IN.

Priemyselný napájací zdroj CP20.241-C1

CP20.241-C1 - Pulzný zdroj 24V DC 480W 20 A COATED

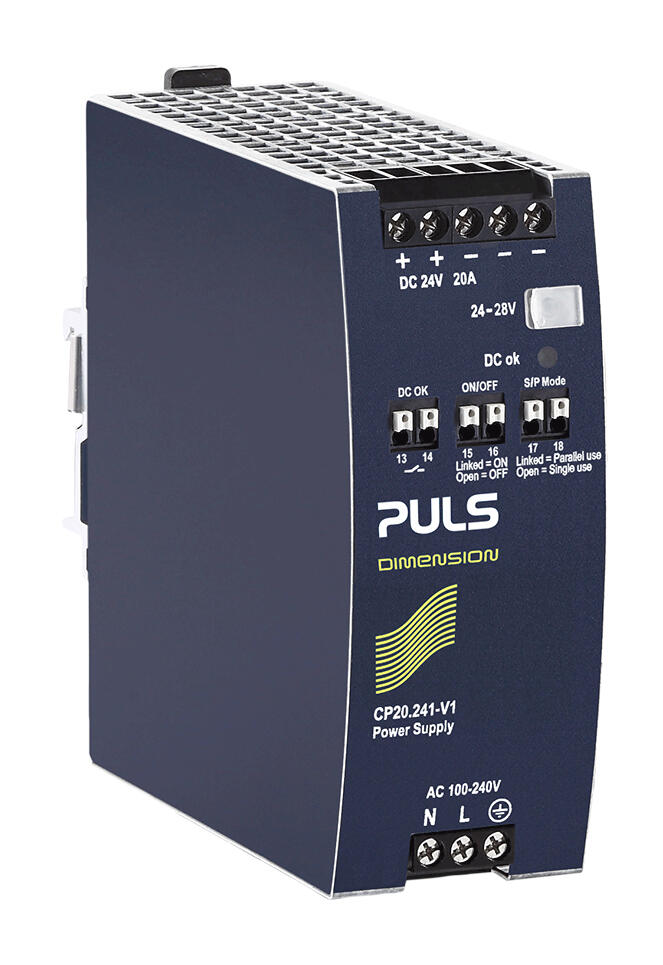

Priemyselný napájací zdroj CP20.241-V1

CP20.241-V1 - Zdroj 100-240 V AC / 24-28 V DC, 20 A, dialkové ovlad.

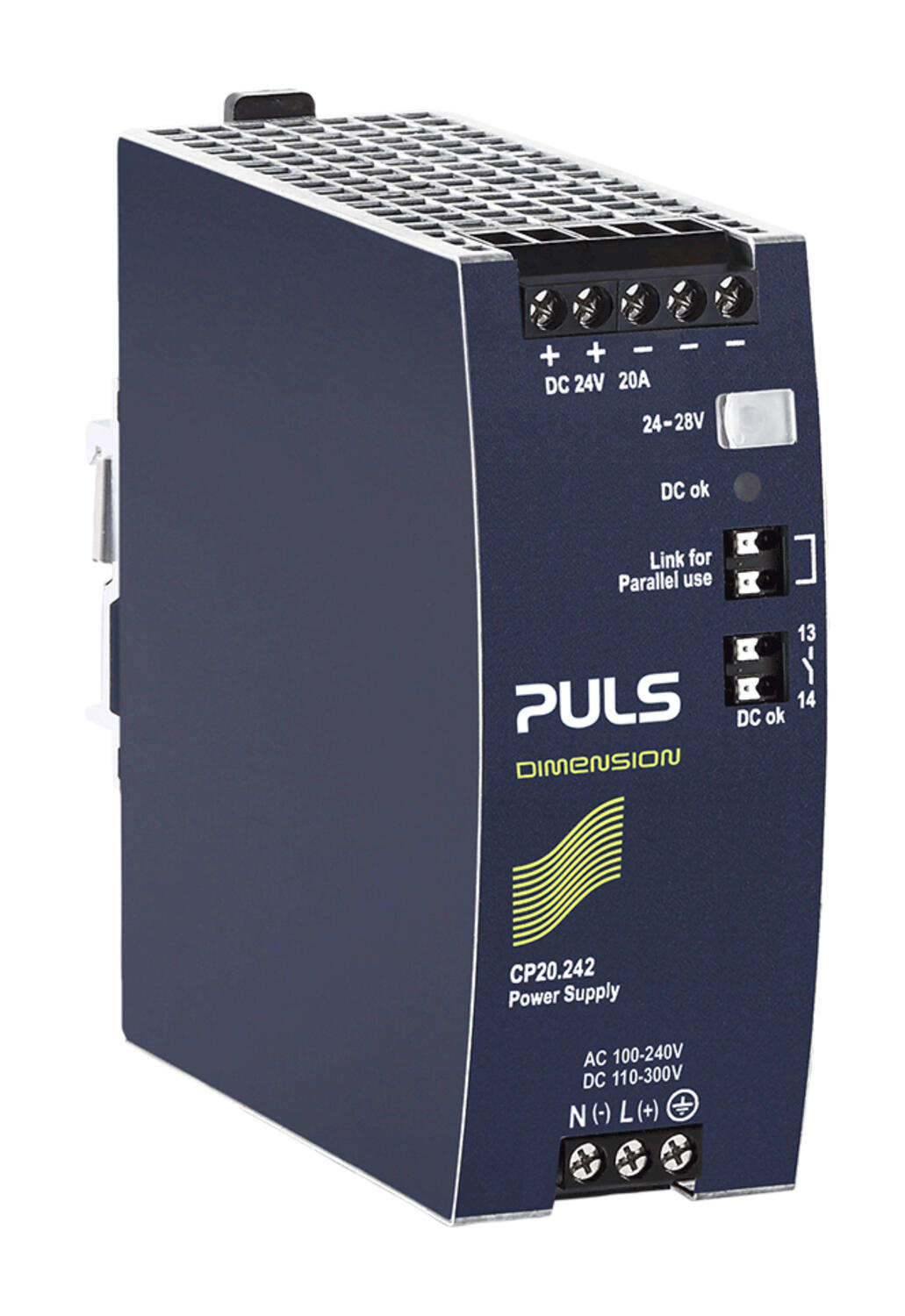

Priemyselný napájací zdroj CP20.242

CP20.242 - Zdroj 100-240 V AC / 24-28 V DC, širokopásmový vstup 20 A

Vybraná varianta

Vybraná varianta

Špecifikácia

Frekvencia napájania 50-60 ±6 %
Hĺbka 127 mm
Hmotnosť 0,83 kg
Kryt Hliník
Max. teplota bez zníženia výkonu 60 °C
Min. teplota bez zníženia výkonu -25 °C
MTBF (IEC 61709) 230 V AC, max zaťaž, 40 ° C 590000 h
Nárazový prúd pri 120 V AC typ. 10 A
Počet fáz 1
Prechodové javy Áno
Preklenutie krátkodobého výpadku v sieti pri 120 V AC, typ. celková záťaž 32 ms
Preklenutie krátkodobého výpadku v sieti pri 230 V AC, typ. celková záťaž 32 ms
Preklenutie krátkodobého výpadku v sieti pri 230 V AC, typ. celková záťaž 4,5 A
Rozsah vstupného napätia Wide-range
Séria Dimension C
Šírka 48 mm
Spotreba pri 120 V AC 4,26 A
Spotreba pri 230 V AC 2,23 A
Svorka Skrutka
Trieda krytia IP20
Type Power Supply AC-DC
Úbytok výkonu od +60 ° C do +70 ° C 12 W/°C
Účinník pri 120 V AC, celková záťaž, typ. 0,99
Účinník pri 230 V AC, celková záťaž, typ. 0,98
Účinnosť pri 120 V AC, celková záťaž, typ. 94,2 %
Účinnosť pri 230 V AC, typ. 95,6 %
Účinnosť pri 230 V AC, typ. 95 %
Vstupné napätie AC 100-240 V
Vstupné napätie AC max. 264 V AC
Vstupné napätie AC min. 85 V AC
Vstupné napätie DC 110-150 V
Vstupné napätie DC max. 180 V DC
Vstupné napätie DC min. 88 V DC
Výkon 480 W
Výška 124 mm
Výstup DC relé Áno
Výstupné napätie 24 V DC
Výstupné napätie max. 28 V DC
Výstupné napätie min. 24 V DC
Výstupný prúd 20 A
Zhoda s normami ATEX, CB, CE, CSA US, cULus, IECEx
Životnosť pri 120 V striedavom prúde, pri plnom zaťažení a +40 ° C 60000 h
Životnosť pri 230 V striedavom prúde, pri plnom zaťažení a +40 ° C 94000 h
Zvlnenie max. 50 mV pp

Popis produktu

Séria Pulse Dimension C slúži na optimalizáciu nákladov bez kompromisov v oblasti kvality, spoľahlivosti alebo výkonu.

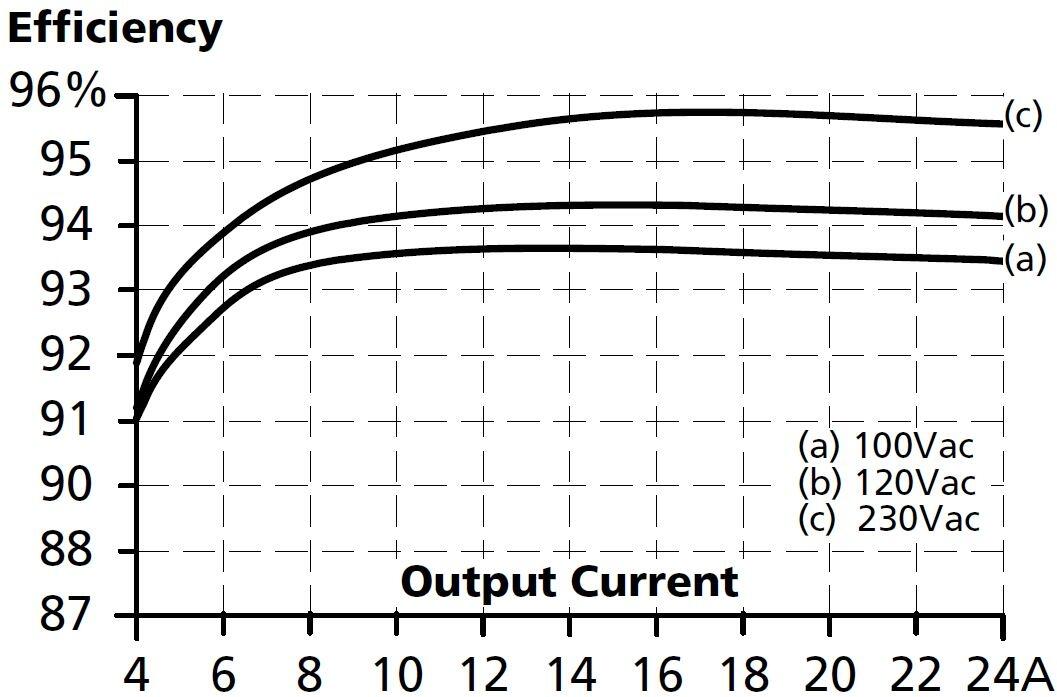

CP20.241 - druha generácia série C 1-fázový 20 A s účinnosťou 95,2%, veľmi malé výkonové straty, preto šírka je len 48 mm. Účinnosť je tiež veľmi vysoká pri nižších zaťaženiach, čo je normálny prevádzkový stav. Priemerná hodnota je 95,0% pri 230 V AC. Úbytok nečinnosti je iba 2,2 W.



20% výkonová rezerva sa môže používať nepretržite až do + 45 ° C a pri kratších časových intervalov od +45 do +60 ° C.



Hiccup Plus

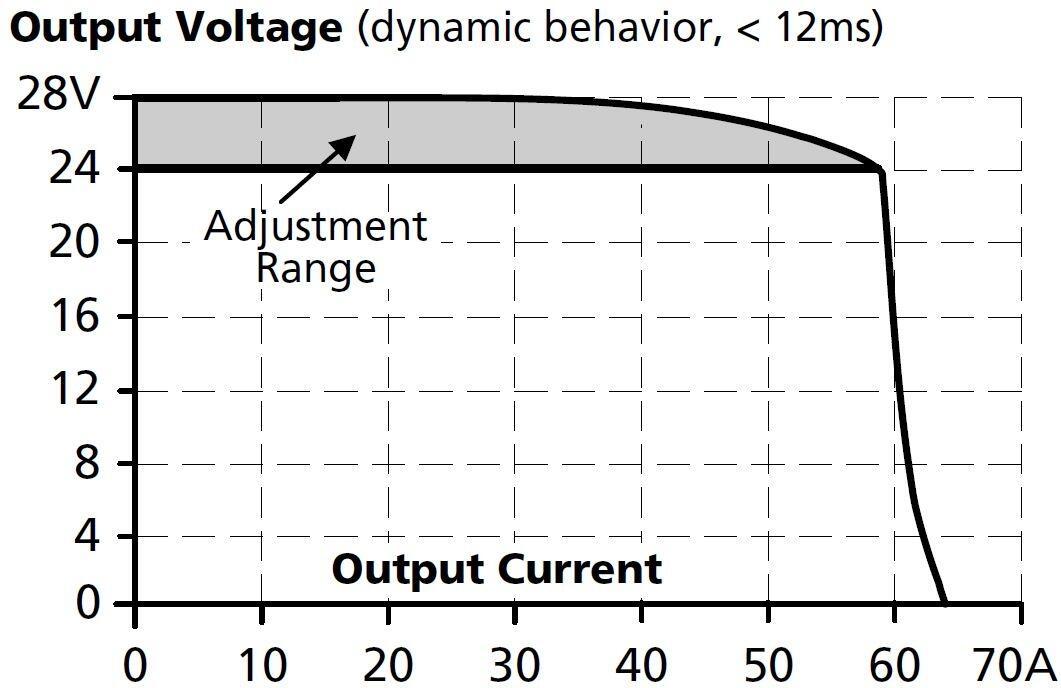

S novou technológiou Hiccup Pulse získate optimálnu ochranu. Jednotka poskytuje dostatočný štartovací prúd napríklad pre jednosmerné motory. Táto funkcia zároveň zabraňuje konštantnému vysokému prúdu, ktorý môže viesť k tepelným problémom s poškodením káblov a komponentov.



CP20 má aktívny PFC (PFC) , čo je ideálne, ak je niekoľko jednotiek pripojených k rovnakej fáze. Ochrana je vždy aktívna bez ohľadu na teplotu. Výstup DC-OK, široký rozsah teplôt, veľký počet prechodových filtrov na zabezpečenie prevádzky v rušivom elektrickom prostredí robí zariadenie použitelným pre všetky inštalácie.

Príslušenstvo

Príbuzné produkty

Produktové správy

Nový dizajn poistiek od Lütze: Locc-box 2.0

Lütze prichádza s novým, aktualizovaným dizajnom svojej elektronickej poistky, pričom si zachováva rovnaké výrobné číslo ako predtým.

Produktové správy

Puls Napájací zdroj s diplejom

Informácie priamo z displeja vášho napájacieho zdroja. Vedeli ste, že informácie môžete získať priamo z vášho napájacieho zdroja?

Produktové správy

Puls FIEPOS - Napájanie budúcnosti

Nová rada zdrojov FIEPOS od nemeckej firmy PULS bola navrhnutá tak, aby vďaka svojej modularite a vysokej triede ochrany maximálne pomohla vývojárom systémov a strojov.

OEM Automatic Open Days 2025
Události

OEM AUTOMATIC OPEN DAYS 2025

Akcia ponúka príležitosť na stretnutie s našimi inovatívnymi produktmi aj expertmi na aplikácie. Uvidíte dynamické prezentácie najnovších výrobkov, ktoré dokážu digitálne transformovať Vašu prevádzku, zaistiť bezpečnosť strojných zariadení a ďalšie rôzne systémy pre automatizáciu strojov a riešení. Návštevu si môžete spríjemniť skvelým jedlom a pitím, ktoré bude k dispozícii formou rautu.

Seifert Systems Priemyselne chladenia
Produktové správy

SEIFERT SYSTEMS PRIEKOPNÍK V OBLASTI PRIEMYSELNÉHO CHLADENIA

Už viac ako polstoročia je na čele vývoja inovatívnych riešení chladenia, ktoré vyhovujú rôznorodým potrebám priemyslu po celom svete.

Produktové správy

SEIFERT SYSTEMS KOMPLEXNÉ RIEŠENIA PRE KAŽDÚ PRIEMYSELNÚ POTREBU

Spoločnosť Seifert Systems ponúka rôznorodý sortiment modelových produktov, aby uspokojila rôzne chladiace potreby rôznych priemyselných odvetví.

Objednávacie číslo Conformal coated Svorka Vstupné napätie DC Vstupné napätie DC max. Zhoda s normami
Skrutka
110-150 V
180 V DC
ATEX, CB, CE, CSA US, cULus, IECEx
Spring-clamp
110-150 V
180 V DC
ATEX, CE, cULus, IECEx
Zatlačiť
110-150 V
180 V DC
ATEX, CE, cULus, IECEx
Áno
Skrutka
110-150 V
180 V DC
ATEX, CB, CE, cRUus, cULus, IECEx
Skrutka
110-150 V
180 V DC
ATEX, CB, CE, CSA US, cRUus, cULus, IECEx
Skrutka
110-300 V
360 V DC
CE, cULus

Vybraná varianta

Vyberte variant v zozname
