DIRIS Digiware BCM
DIRIS Digiware Branch Circuit Monitoring
DIRIS Digiware BCM je viackruhový merací modul s 21 senzormi, ktorý umožňuje monitorovanie obvodov v rozvádzačoch. Je 3x rýchlejší ako štandardné riešenie a má technológiu AutoCorrect pre jednoduché zistenie chýb v zapojení. Softvér Easy Config System uľahčuje konfiguráciu s minimálnym káblovým pripojením. Má ochranný kryt a presné meranie. S technológiou VirtualMonitor je možný vzdialený prístup k stavu ističov v reálnom čase.
- 3x rýchlejšia inštalácia
- 2x rýchlejšia konfigurácia
- Minimálne rozmery
- Maximálna spoľahlivosť
- Monitorovanie až 84 okruhov
Vybraná varianta
Vybraná varianta
Špecifikácia
| Permanentné preťaženie | 80A |
|---|---|
| Počet prúdových vstupov | 18 + 3x RJ12 |

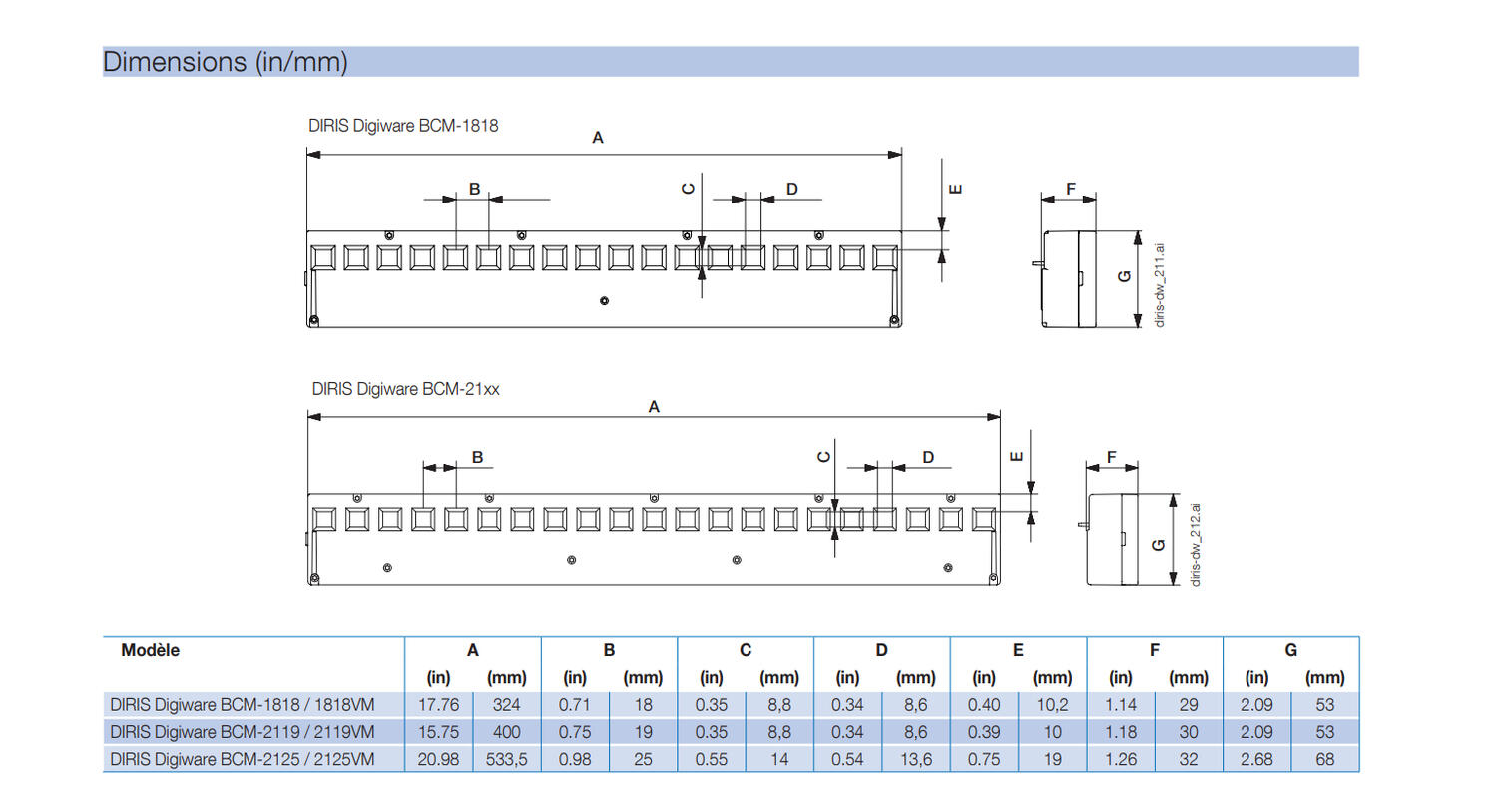

| Šírka | 324 mm |
| Vlastná spotreba | 1,25 VA |
Popis produktu

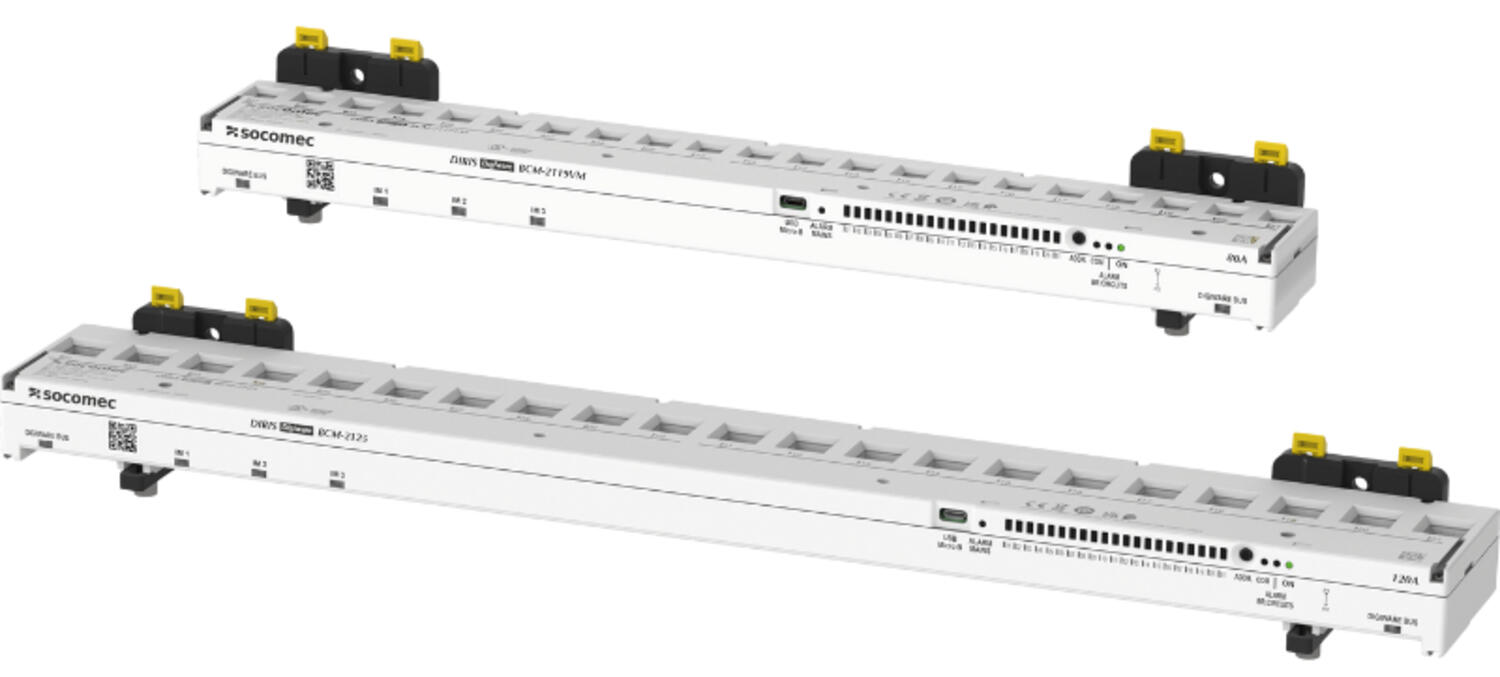

DIRIS Digiware BCM je viacokruhový merací modul s 21 integrovanými snímačmi a umožňuje monitorovanie jednotlivých obvodov v rámci akéhokoľvek elektrického rozvádzača (panel diaľkového napájania, panel osvetlenia, napájací panel atď.). DIRIS Digiware BCM je tiež vybavený tromi kanálmi RJ12, ktoré možno pripojiť k snímačom prúdu TE/TR/iTR/TF a totalizátorom CT.
Hlavné výhody DIRIS Digiware BCM
3x rýchlejšia inštalácia ako pri štandardných riešeniach
- Integrované snímače prúdu nevyžadujú žiadne zapojenie - sú priamo integrované do meracej lišty BCM.
- Rýchle prepojenie RJ45 medzi modulmi.
- Pripojenie RJ12 pre externé snímače prúdu.
- Technológia AutoCorrect detekuje chyby v zapojení aj bez záťaže.
2x rýchlejšia konfigurácia ako pri štandardných riešeniach
- Bezplatný softvér Easy Config System - umožňuje konfiguráciu viacerých identických panelov pomocou funkcie „duplikácie“ a poskytuje aj časovo úsporné konfiguračné šablóny, ktoré umožňujú jednoduchú úpravu pôvodného návrhu.
Minimálne rozmery
- Nie sú potrebné žiadne ďalšie CT káble - a preto je potrebná menšia kabeláž.
- Technológia VirtualMonitor indikujúca stav ističa eliminuje potrebu inštalácie pomocných kontaktov.
- Pripojenie k snímačom prúdu TE/TR/iTR/TF a súčtovým a výkonovým transformátorom na vzájomné meranie výkonu a monitorovanie úniku zeme.
Maximálna spoľahlivosť
- Odolný ochranný plastový kryt chráni elektronické komponenty a znižuje riziko poškodenia. Keďže nejde len o odkrytú dosku plošných spojov, s jednotkou možno manipulovať ručne.
- PreciSense technológia zabezpečuje presné a spoľahlivé merania v širokom meracom rozsahu: trieda presnosti 0,5 pre činnú energiu podľa noriem IEC 61557-12 a ANSI C12.20.
- Integrovaná technológia VirtualMonitor na vzdialený prístup k stavu jednotlivých ističov v reálnom čase.
