DIRIS Digiware I

Prúdové moduly

DIRIS Digiware I moduly spolu s prúdovými senzormi TE, TR/iTR a TF umožňujú meranie, monitorovanie a analýzu striedavých prúdov až do 6000 A v jednotlivých meraných bodoch systému. Pre jednosmerné systémy sú k dispozícii moduly Idc a prúdové jednosmerné senzory, ktoré umožňujú meranie a analýzu až do 5000 A. Komunikácia medzi modulmi DIRIS Digiware prebieha pomocou káblového pripojenia (Digiware RJ45 Bus), ktoré zároveň napája všetky pripojené komponenty. Viac informácií na webe.

Kompletný rad modulov pre meranie, monitorovanie a analýzu napájacieho prúdu
Jednoduchá a rýchla inštalácia vďaka technológii Plug & Play a softvéru Easy Config (voľne k stiahnutiu)
Dostupné sú verzie s 3, 4 alebo 6 vstupmi
V kombinácii s prúdovými senzormi nabitia ponúkajú triedu presnosti 0,5 pre celý systém od 2% do 120% menovitej hodnoty prúdu

Vybraná varianta

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Hĺbka	65 mm
Počet prúdových vstupov	3
Presnosť merania	trieda 0,5 2-120% nominál
Pripojenie	odnímateľné svorky so skrutkovými spojmi, vodič lankový alebo plný 0,2-2,5mm²
Protokol	Modbus RTU cez USB
Rozhranie	USB port typ B mikro, na každom module
Šírka/počet modulov	18/1
Vlastná spotreba	0.52
Výška	90 mm

K stiahnutiu

Popis produktu

DIRIS Digiware I moduly v kombinácii s prúdovými senzormi TE, TR / ITR a TF merajú, monitorujú, alebo analyzujú AC prúdy jednotlivých meraných bodov v systéme až do 6000 A. Pre DC systémy sú určené moduly Idc a prúdové DC senzory, ktoré podľa zvolenej varianty merajú či analyzujú až do 5000 A. Jednotlivé moduly systému DIRIS Digiware spolu komunikujú pomocou káblového prepojenia (Digiware RJ45 Bus), ktoré zároveň napája všetky pripojené komponenty. Komunikačné tabuľky jednotlivých produktov nájdete tu.

Príslušenstvo

Produktové správy

Päť kľúčových výhod Diris A200

DIRIS A-200 je nový merač kvality energie, navrhnutý pre univerzálnu a intuitívnu integráciu.

Produktové správy

Nový rad elektromerov Countis P

Socomec uvádza nový rad elektromerov COUNTIS P – menej modelov, viac flexibility

Produktové správy

SIEŤOVÉ ANALYZÁTORY DIRIS A-100 a A-200

Sieťové analyzátory Diris A-100 a A-200 - nástroje na monitorovanie a kontrolu kvality elektrickej energie

Produktové správy

Dokonalý bezpečnostný nástroj na distribúciu energie

Nová séria 4-kanálových elektronických ističov (ECB) PISA-M

Produktové správy

Diris Digiware MID

Prvý viacokruhový merací systém vhodný i pre fakturačné a subfakturačné aplikácie (MID)

Produktové správy

Chyťte slnko do svojej siete

Pri fotovoltaických aplikáciách je dôležité mať spoľahlivé a účinné elektrické komponenty, ktoré odolávajú náročným podmienkam prostredia a poskytujú optimálny výkon. Tri popredné spoločnosti, Mersen, TE Connectivity a SOCOMEC, ponúkajú množstvo produktov určených špeciálne pre fotovoltaické aplikácie.

Objednávacie číslo	Funkcia vstupu	Funkcia výstupu	Hĺbka	Počet prúdových vstupov	Presnosť merania	Pripojenie	Pripojenie vstupov	Pripojenie výstupov	Protokol	Rozhranie	Šírka/počet modulov	Typ vstupu	Typ výstupu	Vlastná spotreba	Vstupy	Výška	Výstupy
DIRIS Digiware,modul I-31, meranie prúdu Položka: 48290111 Skopírované			65 mm	3	trieda 0,5 2-120% nominál	odnímateľné svorky so skrutkovými spojmi, vodič lankový alebo plný 0,2-2,5mm²			Modbus RTU cez USB	USB port typ B mikro, na každom module	18/1			0.52		90 mm

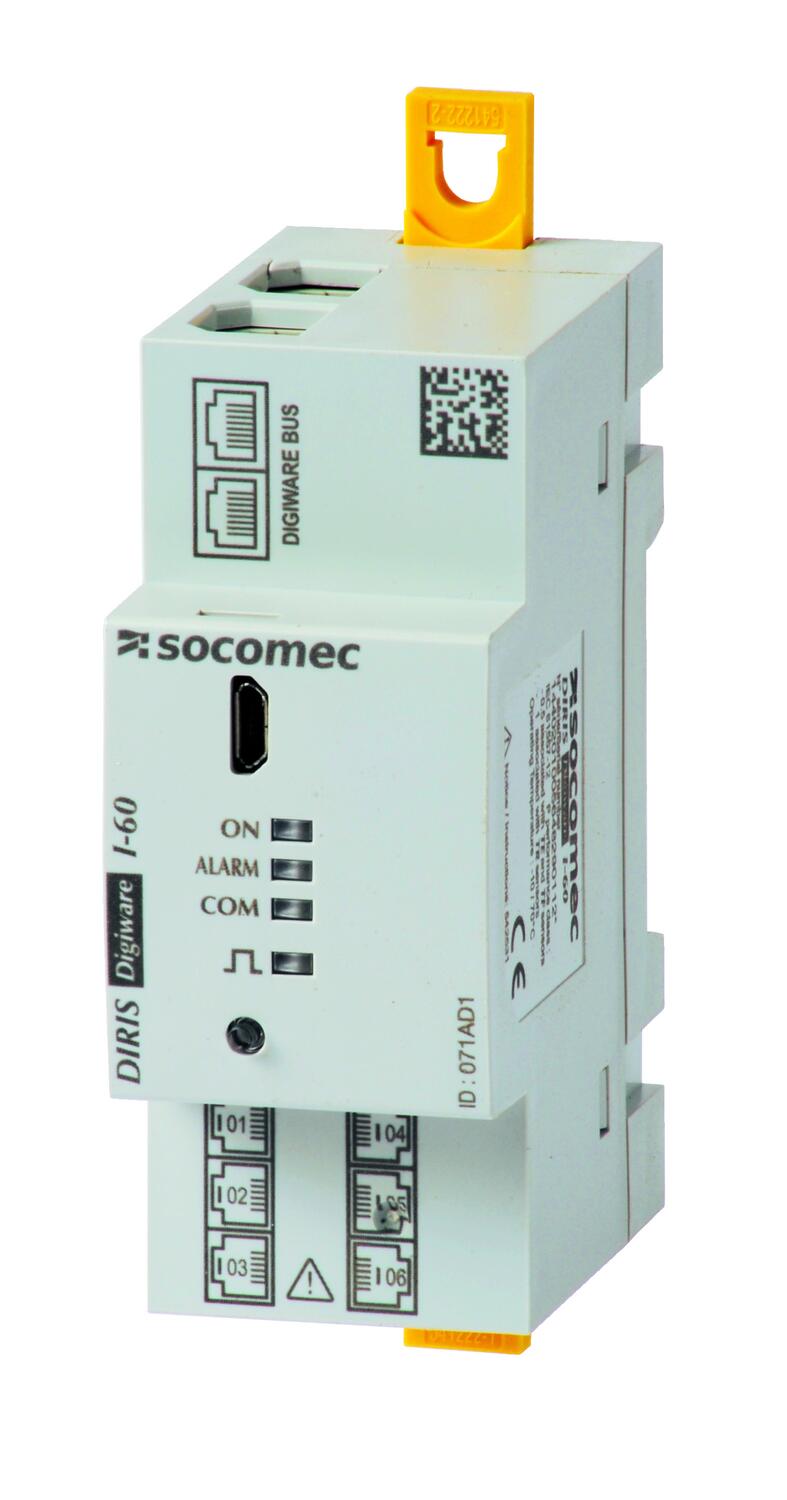

DIRIS Digiware,modul I-60, meranie prúdu Položka: 48290112 Skopírované			65 mm	6	trieda 0,5 2-120% nominál	odnímateľné svorky so skrutkovými spojmi, vodič lankový alebo plný 0,2-2,5mm²			Modbus RTU cez USB	USB port typ B mikro, na každom module	36/2			0.7		90 mm
DIRIS Digiware modul I-35dc, analýza, 3 vstupy Položka: 48290157 Skopírované			65 mm	3										2		90 mm
DIRIS Digiware,modul I-30, meranie prúdu Položka: 48290110 Skopírované			65 mm	3	trieda 0,5 2-120% nominál	odnímateľné svorky so skrutkovými spojmi, vodič lankový alebo plný 0,2-2,5mm²			Modbus RTU cez USB	USB port typ B mikro, na každom module	18/1			0.52		90 mm
DIRIS Digiware,modul I-61, meranie prúdu Položka: 48290113 Skopírované			65 mm	6	trieda 0,5 2-120% nominál	odnímateľné svorky so skrutkovými spojmi, vodič lankový alebo plný 0,2-2,5mm²			Modbus RTU cez USB	USB port typ B mikro, na každom module	36/2			0.7		90 mm
DIRIS Digiware,modul I-43,monitoring, 2 vstupy/2 výstupy Položka: 48290129 Skopírované	logický stav, počítadlo impulzov, multi-tarif	nastaviteľné alarmy (prúd, frekvencia..) prekročenia referenčnej hodnoty, vzdialené ovládanie	72 mm	4	trieda 0,5 2-120% nominál	odnímateľné svorky so skrutkovými spojmi, vodič lankový alebo plný 0,2-2,5mm²	odnímateľné svorky so skrutkovými spojmi, vodič lankový alebo plný 0,14-1,5mm²	odnímateľné svorky so skrutkovými spojmi, vodič lankový alebo plný 0,2-2,5mm²	Modbus RTU cez USB	USB port typ B mikro, na každom module	27/1,5	neizolovaný, vnútorne napájaný (max 1mA)	relé 1A, 230VAC (+-15%)	1.125	2 ks	150 mm	2 ks
DIRIS Digiware,modul I-35, meranie prúdu Položka: 48290130 Skopírované			65 mm	3	trieda 0,5 2-120% nominál	odnímateľné svorky so skrutkovými spojmi, vodič lankový alebo plný 0,2-2,5mm²			Modbus RTU cez USB	USB port typ B mikro, na každom module	18/1			0.52		90 mm
DIRIS Digiware,modul I-45,analýza prúdu Položka: 48290131 Skopírované	logický stav, počítadlo impulzov, multi-tarif	nastaviteľné alarmy (prúd, frekvencia..) prekročenia referenčnej hodnoty, vzdialené ovládanie	72 mm	4	trieda 0,5 2-120% nominál	odnímateľné svorky so skrutkovými spojmi, vodič lankový alebo plný 0,2-2,5mm²	odnímateľné svorky so skrutkovými spojmi, vodič lankový alebo plný 0,14-1,5mm²	odnímateľné svorky so skrutkovými spojmi, vodič lankový alebo plný 0,2-2,5mm²	Modbus RTU cez USB	USB port typ B mikro, na každom module	27/1,5	neizolovaný, vnútorne napájaný (max 1mA)	relé 1A, 230VAC (+-15%)	1.125	2 ks	150 mm	2 ks
DIRIS Digiware I-30dc Položka: 48290156 Skopírované			65 mm	3										2		90 mm
