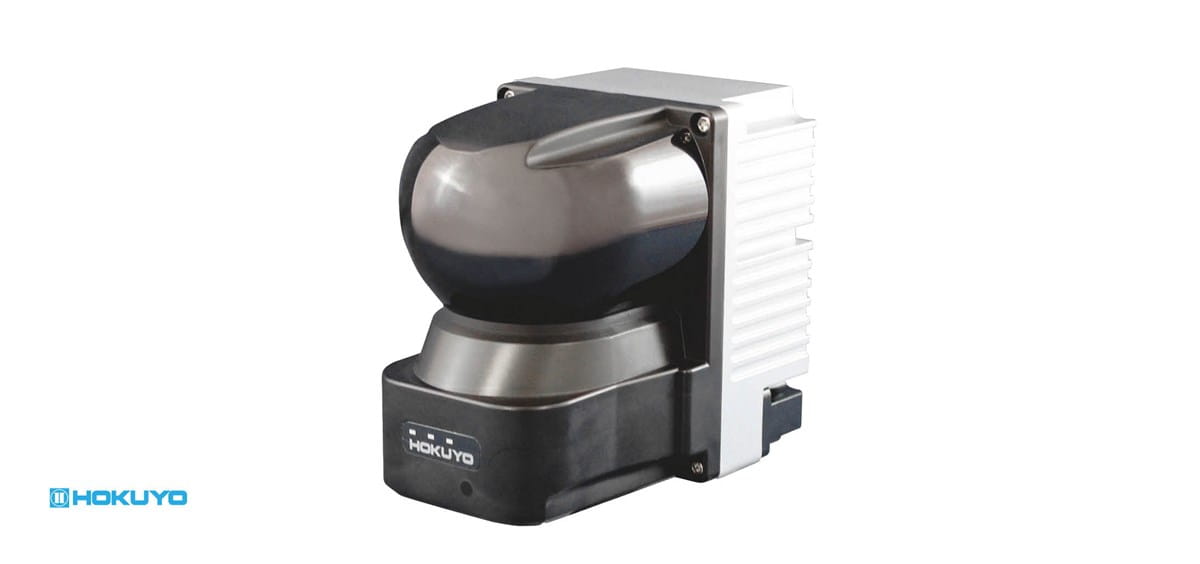

Priestorový laserový 3D skener YVT-35LX

Priestorové 3D laserové skenery sa používajú pre ich dokonalú spoľahlivosť. Záznam pohyblivých a stacionárnych objektov – horizontálne aj vertikálne.

3D skener používa laser (λ = 905 nm) na skenovanie polguľovitého poľa. Používateľ prijíma dáta so vzdialenosťou a zodpovedajúce uhlové dáta. Vzdialenosť meraného objektu je metóda času letu TOF. Merania sa vykonávajú s vysokou presnosťou a rozsah detekcie je širší než v prípade iných metód merania. Je to od 0,3 do 35 m priamo od skenera a od 0,3 do 14 m zo strany na stranu.

Získané výsledky 3D merania sa môžu opraviť údajmi týkajúcimi sa umiestnenia. Prichádzajú zo vstavanej zotrvačnosti meracej jednotky (IMU), ktorá slúži na sledovanie orientácie skenera v dvoch osiach. Má aj vstup PPS (Pulse Per Second) a synchronizačný výstup (na synchronizáciu externých zariadení). Skener je vysokoodolný voči podmienkam prostredia. Je možné použiť v interiéri aj vonku a do intenzity svetla až 100 000 lx.

Fakty

Měřící vzdálenost: 0,3-35 m
Vertikální úhel snímání: 40°
Horizontální úhel snímání: 210°
Přesnost: ± 50 mm (bílý papír @15 m)
Rozlišení: více než 2590 bodů (20 fps), více než 518 000 bodů (Režim HD, 0,1fps)

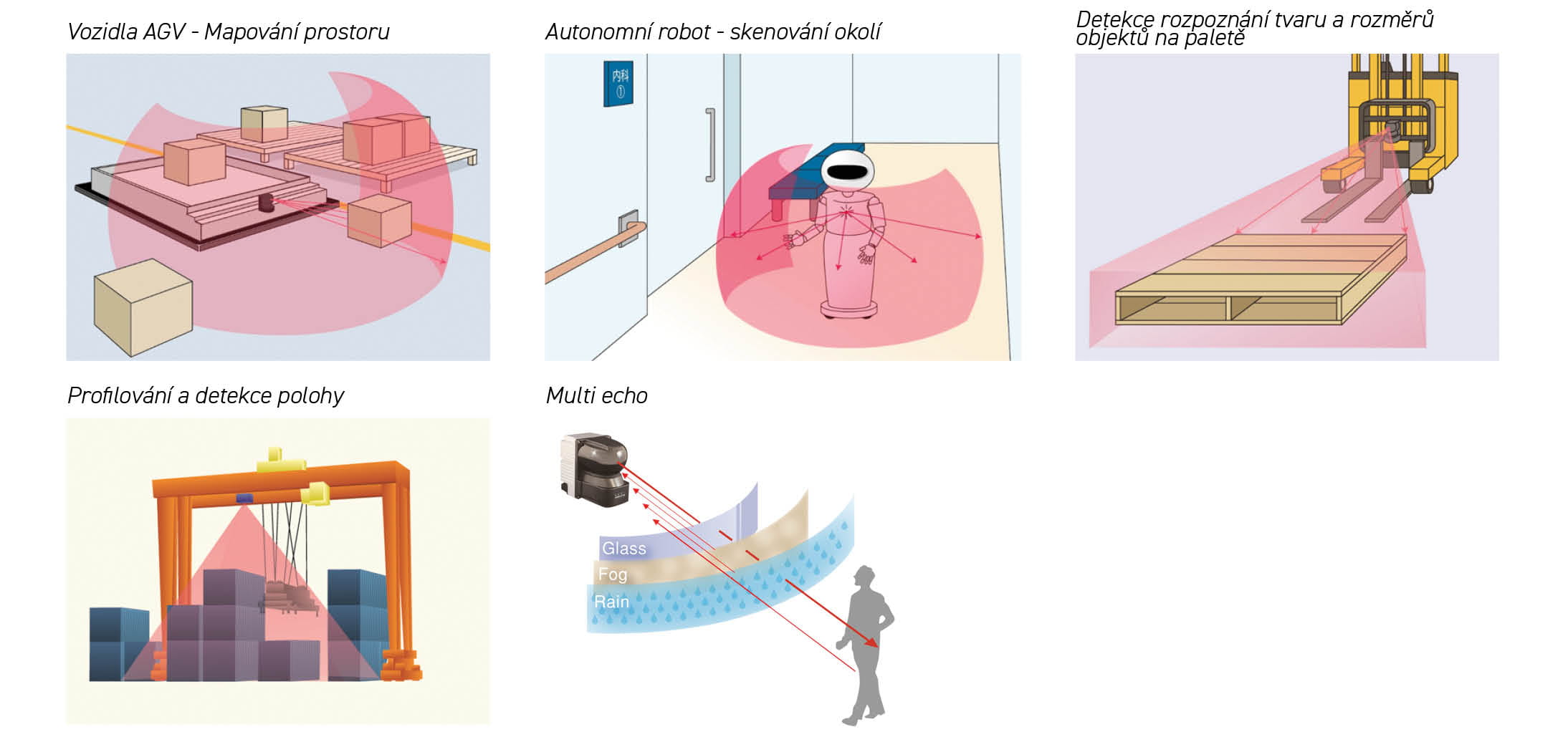

Počet analyzovaných odezev: max. 4
Vylepšené 3D měření díky IMU (inerciální navigační jednotka)
Rozhraní: Ethernet
Odolnost proti vibracím: 10G
Krytí: IP67
