APLISENS

Snímače prietoku

Séria PEM-1000

Induktívny prietokomer je ideálnym riešením pre meranie kvapalín s minimálnou vodivosťou. Princíp merania je založený na Faradayovom zákone o indukcii napätia v pohybujúcom sa vodiči. Merací systém sa skladá z prevodníka a snímača, ktoré môžu byť buď kompaktným alebo oddeleným vyhotovením. Montáž je flexibilná a inteligentná, čo umožňuje jednoduchú zmenu medzi rôznymi vyhotoveniami. Prietokomer je inovatívny a vysoko výkonný, vhodný pre rôzne aplikácie. Je odolný a robustný, s možnosťou sťahovania certifikátov. Prietokomer je možné využiť pre široké spektrum kvapalín, ako sú kyseliny, alkalie, farby, pasty, voda, odpadové vody a ďalšie.

Indukčný princíp merania

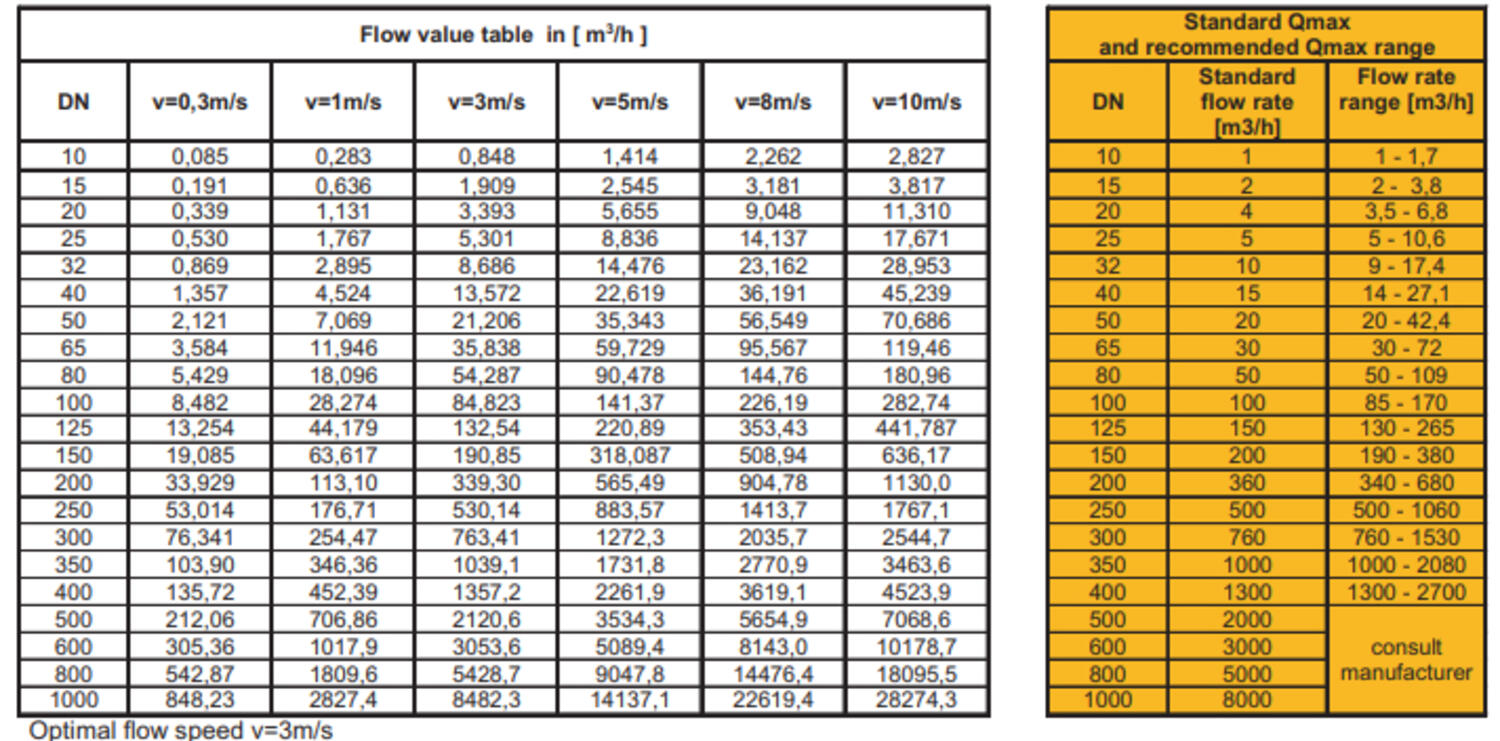

Rozsah 0,085 až 28 274 m3/h
Teplota -25 až 150 °C
Výstup 4-20 mA, RS232C, RS485
Tlaková odolnosť 40 Bar

Vybraná varianta

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Hmotnosť	3,5 kg
Materiál kontaktnej časti	PTFE
Materiál tela	Carbon steel
Napájacie napätie AC max.	260 V AC
Napájacie napätie AC min.	90 V AC
Presnosť klasifikácie	± 0,5% podľa normy EN837-1
Procesné pripojenie	DN15 PN16
Teplota média do	130 °C
Teplota média od	-25 °C
Teplota okolia do	60 °C
Teplota okolia od	-20 °C
Tlaková odolnosť max	16 bar
Trieda krytia	IP67
Typ signálu	4-20 mA

K stiahnutiu

PEM-1000 datasheet.pdf

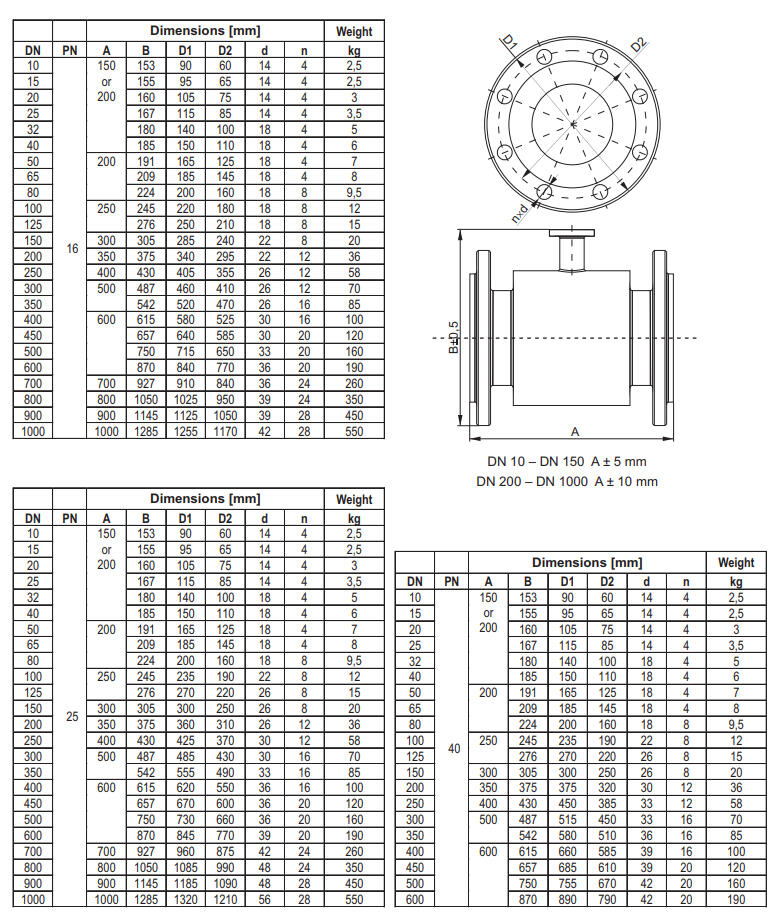

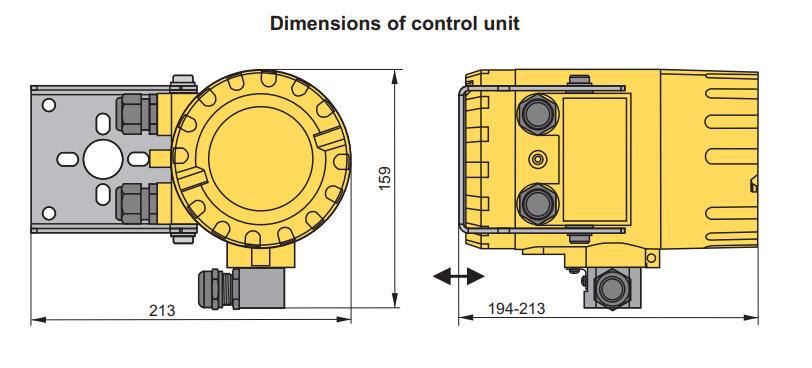

Rozmery a pripojenie

Popis produktu

Princíp merania indukčného prietokomera je založený na Faradayovom zákone: ak sa pohybuje elektrický vodič v magnetickom poli, potom sa na ňom indukuje elektrické napätie, ktorého veľkosť je priamo úmerná strednej rýchlosti pohybu tohto vodiča. V prípade indukčného prietokomera je vodič vytváraný elektricky vodivou meranou kvapalinou, ktorá sa pohybuje v magnetickom poli. Pri pohybe kvapaliny sa na nej indukuje elektrické napätie, ktoré je snímané dvojicou elektród. Veľkosť tohto napätia je priamo úmerná strednej rýchlosti prúdenia meranej kvapaliny.

Merací systém sa skladá z prevodníka a snímača.

Sú k dispozícii dve verzie:

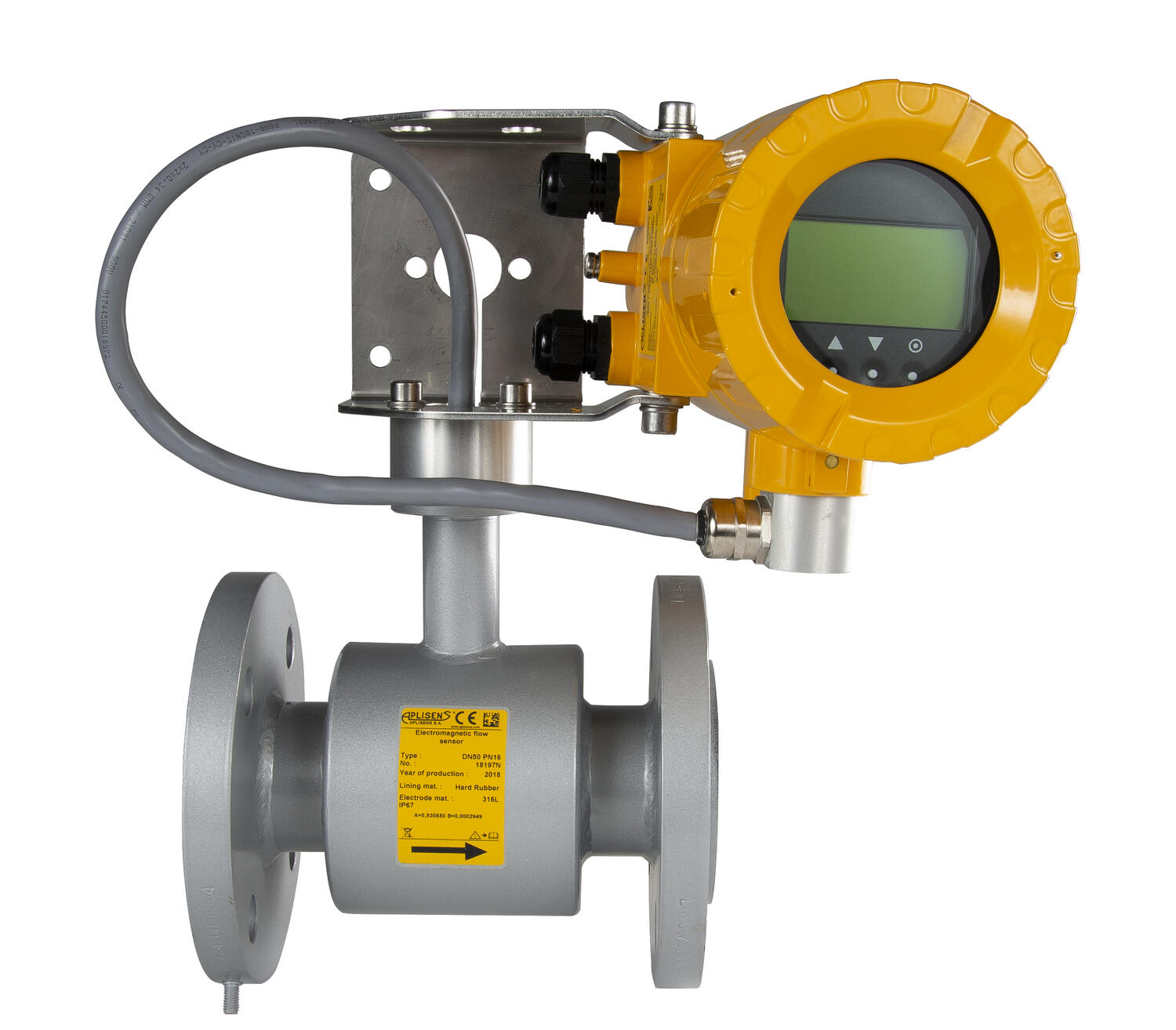

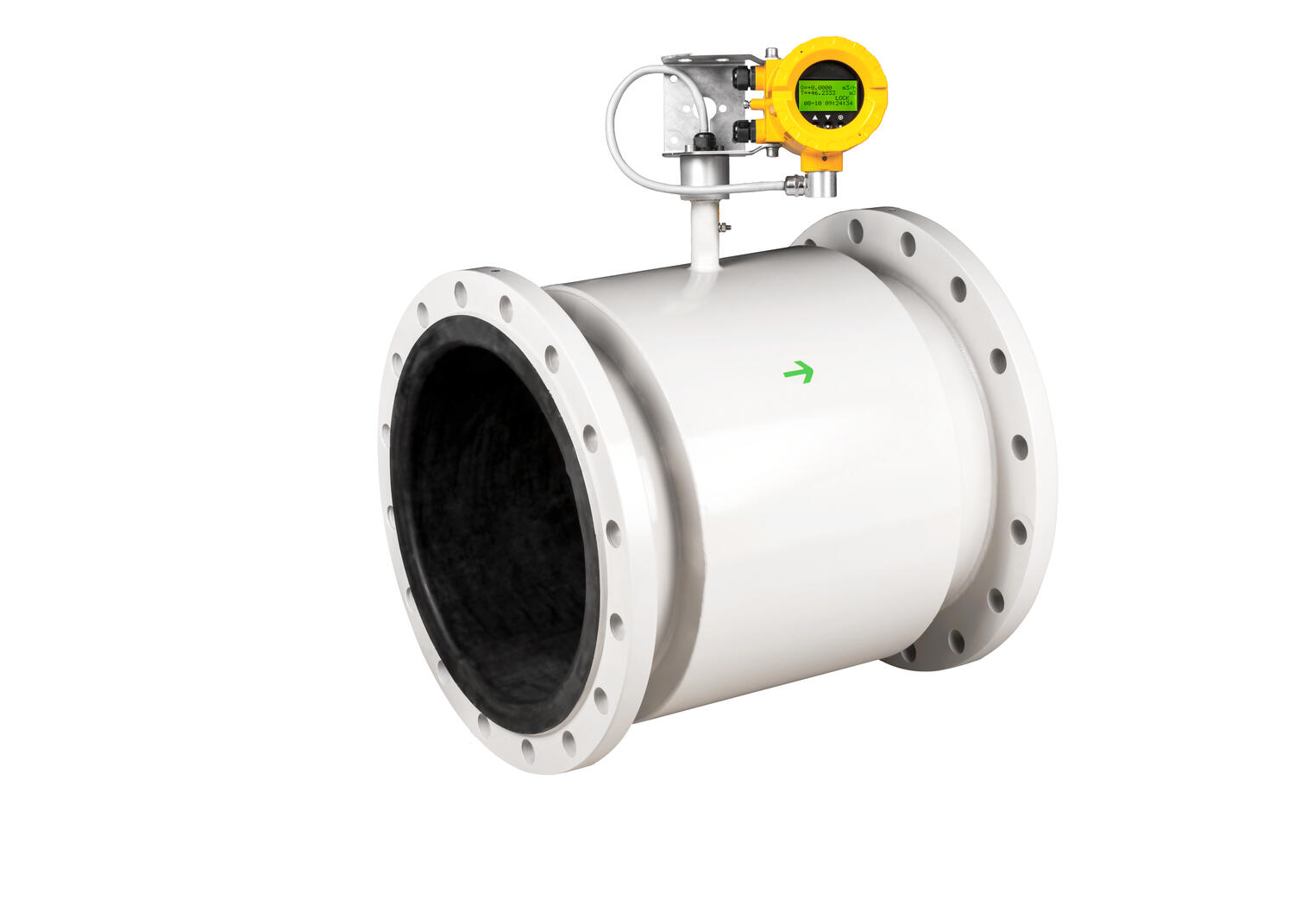

Kompaktné prevedenie: prevodník a snímač tvoria mechanickú jednotku PEM-1000ALW.

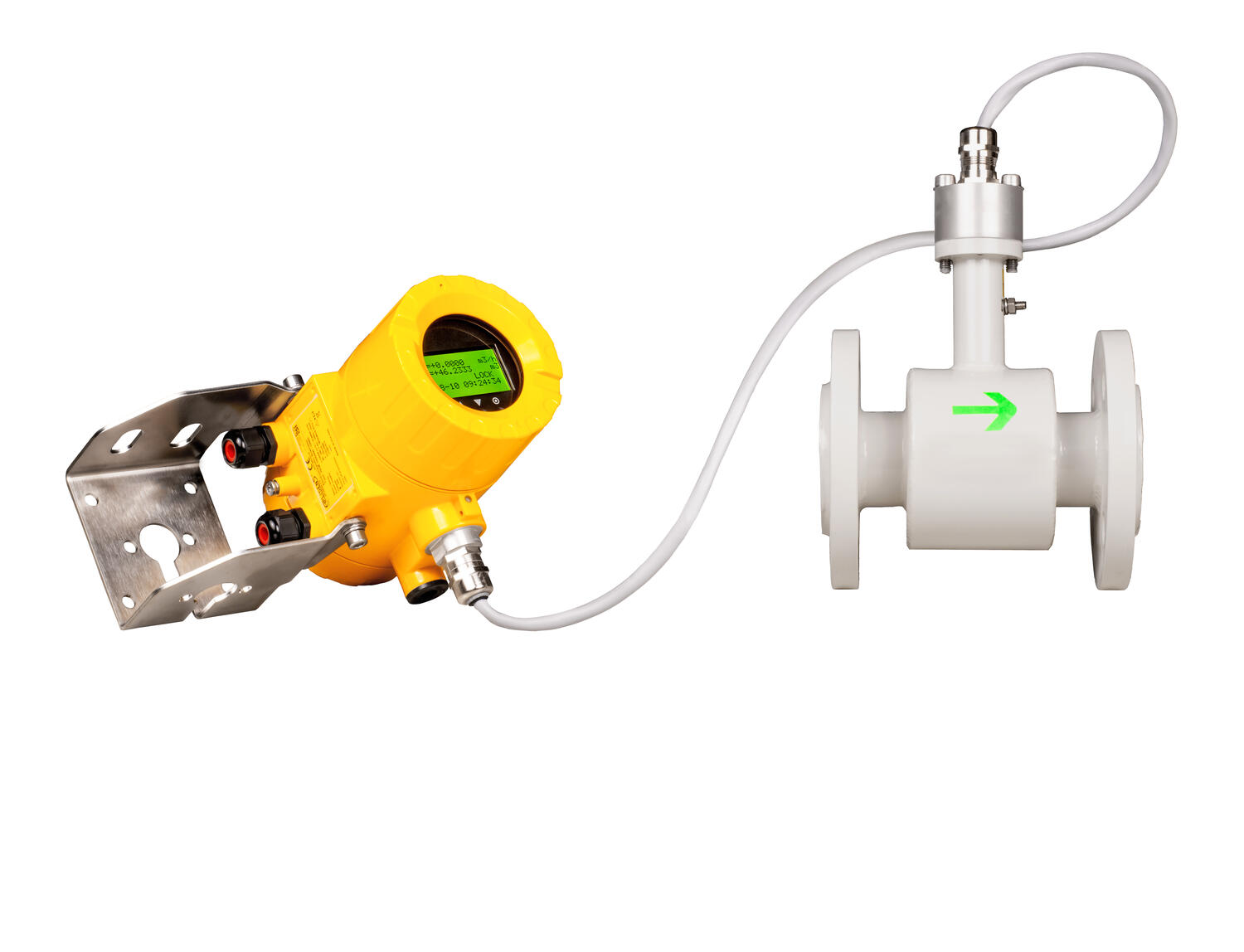

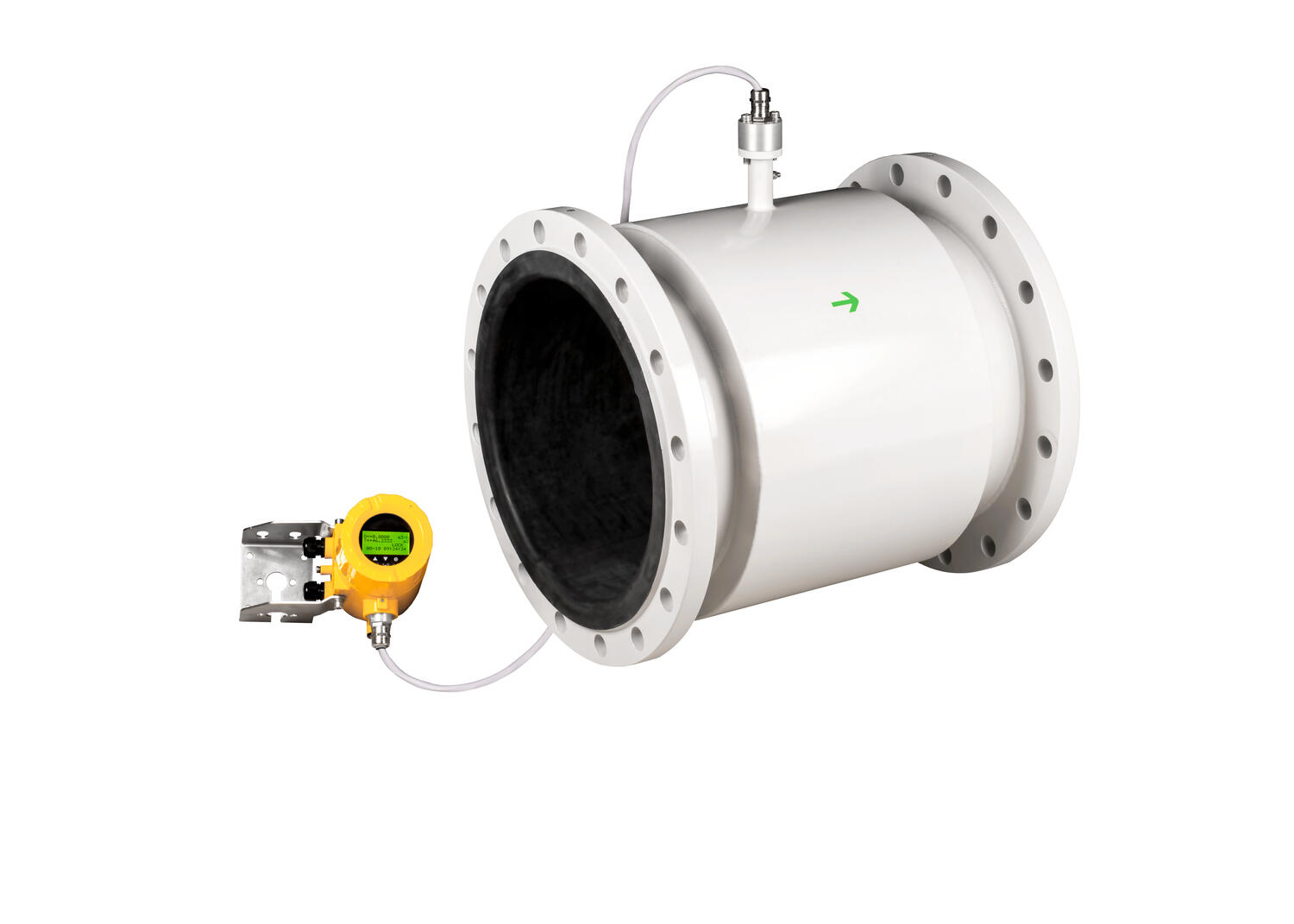

Vzdialená verzia: Snímač sa montuje oddelene od prevodníka PEM-1000NW.

Vlastnosti:

flexibilný a inteligentný montážny systém

rýchla zmena z kompaktného na oddelené prevedenie

inovačný a vysoký výkon prietokomera pre každé použitie

robustný a odolný kryt snímača a prevodníka

Aplikácia Indukčný prietokomer pre obojsmerné meranie kvapalín s minimálnou vodivosťou ≥ 5 mS / cm: kyseliny, alkálie, farby, pasty, voda, odpadové vody, atď.

Príslušenstvo

Události

OEM AUTOMATIC OPEN DAYS 2025

Akcia ponúka príležitosť na stretnutie s našimi inovatívnymi produktmi aj expertmi na aplikácie. Uvidíte dynamické prezentácie najnovších výrobkov, ktoré dokážu digitálne transformovať Vašu prevádzku, zaistiť bezpečnosť strojných zariadení a ďalšie rôzne systémy pre automatizáciu strojov a riešení. Návštevu si môžete spríjemniť skvelým jedlom a pitím, ktoré bude k dispozícii formou rautu.

Produktové správy

PRIETOKOMER FMQ ZO SKLADU V EURÓPE

Riešite nefunkčný magnetický prietokomer? Súčasný dodávateľ vám ponúka dlhú dodaciu lehotu?

Pneumatické ventilové terminály Aventics Seria XV compact

Produktové správy

AVENTICS™ Séria XV Compact

Zvyšte flexibilitu automatizácie a výkon pneumatických systémov

Xylem Jabsco Flojet aplikace s rizenym prutokem

Produktové správy

PRESNÝ A SPOĽAHLIVÝ VÝKON, KTORÝ VYŽADUJE APLIKÁCIE S RIADENÝM PRIETOKOM

Spoločnosti Jabsco a Flojet, lídri na trhu v oblasti technológii riadeného čerpania, prinášajú najvyššiu úroveň spoľahlivosti, presnosti a kontroly pre širokú škálu rôznych kritických aplikácií.

Produktové správy

Aseptické ventily s parnou bariérou

Ventily a zariadenia z nehrdzavejúcej ocele pre priemyselné procesy v potravinárskom, farmaceutickom a kozmetickom priemysle

Produktové správy

SORIO

Nová generácia ovládacích control topov Sorio® – inteligentné, ľahko použiteľné, adaptabilné pre všetky typy ventilov. Je k dispozícii vo verziách digital, AS-i, a iO-link a ponúka inovatívne nové funkcie s rozsiahlym a okamžite dostupným zdrojom informácií.

Objednávacie číslo	Dĺžka kábla	Hmotnosť	Materiál kontaktnej časti	Materiál tela	Napájacie napätie AC max.	Napájacie napätie AC min.	Presnosť klasifikácie	Procesné pripojenie	Teplota média do	Teplota média od	Teplota okolia do	Teplota okolia od	Tlaková odolnosť max	Trieda krytia	Typ signálu
Snímač průtoku 4-20mA DN15 PN16 316TI/PTFE Položka: PEMDN0015PN16.1 Skopírované		3,5 kg	PTFE	Carbon steel	260 V AC	90 V AC	± 0,5% podľa normy EN837-1	DN15 PN16	130 °C	-25 °C	60 °C	-20 °C	16 bar	IP67	4-20 mA
Snímač průtoku 4-20mA DN40 PN16 316TI/PTFE Položka: PEMDN0040PN16.1 Skopírované		3,5 kg	PTFE	Carbon steel	260 V AC	90 V AC	± 0,5% podľa normy EN837-1	DN40 PN16	130 °C	-25 °C	60 °C	-20 °C	16 bar	IP67	4-20 mA
Snímač průtoku 4-20mA DN50 PN16 316TI/PTFE 9-36V Položka: PEMDN0050PN16.2 Skopírované	8 m	3,5 kg		Uhlík / nerezová oceľ	260 V AC	85 V AC	± 0,5% podľa normy EN837-1		130 °C	-25 °C	60 °C	-20 °C	16 bar	IP67	4-20 mA
Snímač průtoku 4-20mA DN50 PN16 316TI/PTFE Položka: PEMDN0050PN16.1 Skopírované		3,5 kg	PTFE	Carbon steel	260 V AC	90 V AC	± 0,5% podľa normy EN837-1	DN50 PN16	130 °C	-25 °C	60 °C	-20 °C	16 bar	IP67	4-20 mA
Snímac prutoku, 4-20mA, DN50, PN16, 316TI/HR Položka: PEM1000DN050 Skopírované	8 m	3,5 kg		Uhlík / nerezová oceľ	260 V AC	85 V AC	± 0,5% podľa normy EN837-1		130 °C	-25 °C	60 °C	-20 °C	16 bar	IP67	4-20 mA
Snímac prutoku, 4-20mA, DN80, PN16, 316TI/HR Položka: PEM1000RDN080 Skopírované
Snímac prutoku, 4-20mA, DN100, PN16, 316TI/HR Položka: PEM1000DN100 Skopírované	8 m	3,5 kg		Uhlík / nerezová oceľ	260 V AC	85 V AC	± 0,5% podľa normy EN837-1		130 °C	-25 °C	60 °C	-20 °C	16 bar	IP67	4-20 mA
Snímač průtoku 4-20mA DN100 PN16 316TI/PTFE Položka: PEMDN0100PN16.1 Skopírované		5,5 kg	PTFE	Carbon steel	260 V AC	90 V AC	± 0,5% podľa normy EN837-1	DN100 PN16	130 °C	-25 °C	60 °C	-20 °C	16 bar	IP67	4-20 mA
Snímač průtoku 4-20mA DN100 PN16 Hastelloy C/PTFE Položka: PEMDN0100PN16.2 Skopírované	8 m	3,5 kg		Uhlík / nerezová oceľ	260 V AC	85 V AC	± 0,5% podľa normy EN837-1		130 °C	-25 °C	60 °C	-20 °C	16 bar	IP67	4-20 mA
Snímac prutoku, 4-20mA, DN150, PN40, 316TI/HR Položka: PEM1000RDN150 Skopírované	8 m	3,5 kg		Uhlík / nerezová oceľ	260 V AC	85 V AC	± 0,5% podľa normy EN837-1		130 °C	-25 °C	60 °C	-20 °C	16 bar	IP67	4-20 mA
Snímac prutoku, 4-20mA, DN200, PN40, 316TI/HR Položka: PEM1000RDN200 Skopírované	8 m	3,5 kg		Uhlík / nerezová oceľ	260 V AC	85 V AC	± 0,5% podľa normy EN837-1		130 °C	-25 °C	60 °C	-20 °C	16 bar	IP67	4-20 mA

Vybraná varianta

Vyberte variant v zozname
