ASCO

Snímače polohy

Séria P494

Snímač s uzatváracím jazyčkovým spínačom alebo PNP výstupom je ľahko inštalovateľný. Nemusíte odstraňovať koncovky, pretože snímač je možné jednoducho zavesiť do T-drážky valca. Snímač má klip na uchytenie kábla snímača a na výmenu snímača je k dispozícii malý blok, ktorý sa vloží do drážky pred snímačom a označí jeho pozíciu. Pre skryté káble je k dispozícii profilovaná lišta, ktorá sa dá skrátiť a zasunúť do T-drážky. Snímač je možné umiestniť aj na tyče ISO a valce VDMA pomocou adaptéra. Káble sú odolné voči rezacím kvapalinám vďaka vyhotoveniu PUR.
  • S konektorom
  • S káblom
  • REED alebo NPN/PNP
  • Vhodné pre väčšinu valcov

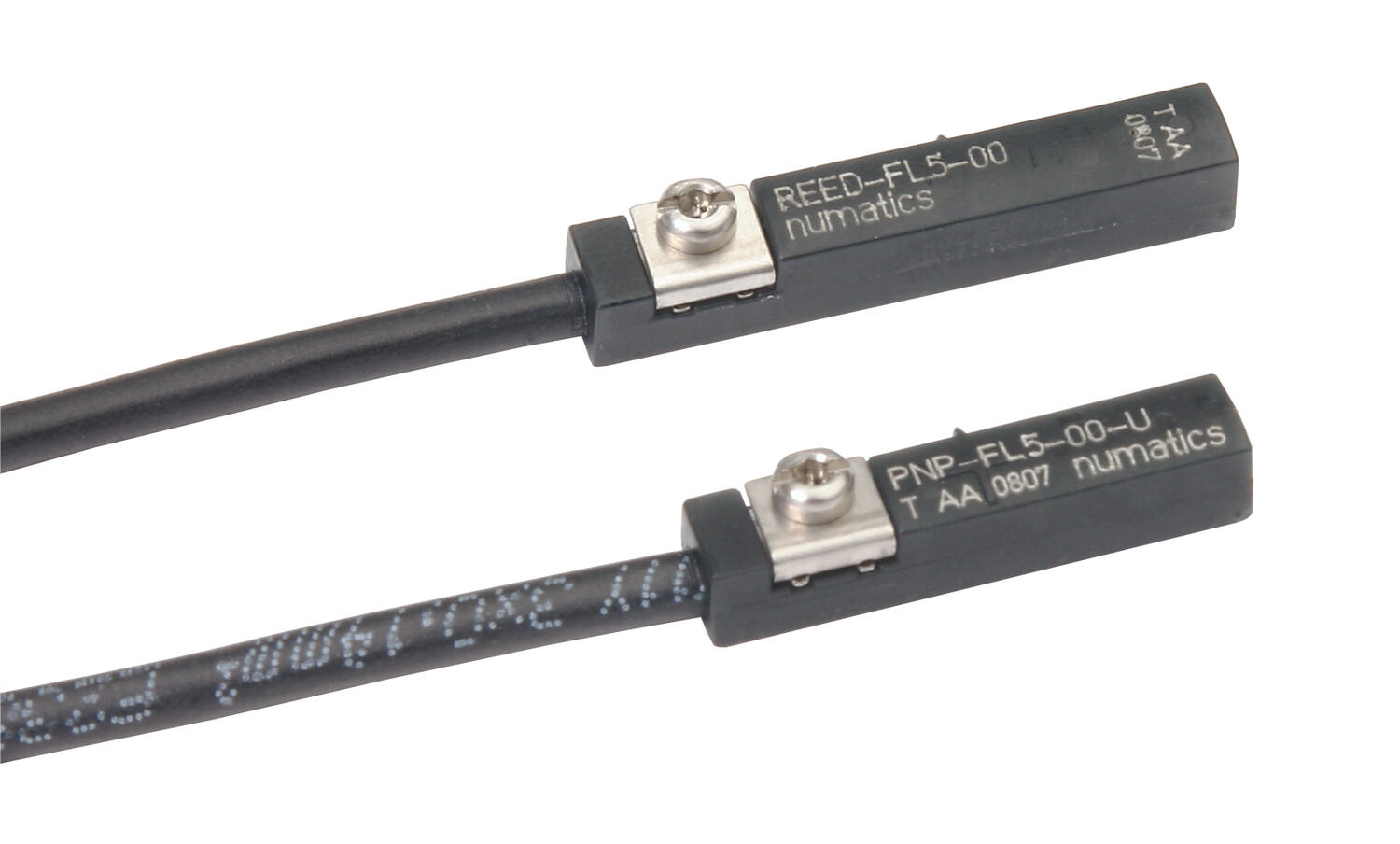

170517_812.tif


P494A0021700A00 - Sbímac polohy REED M12 + 0,3m


P494A0021100A00 - Sbímac polohy REED 5 m kabel


P494A0022800A00 - Sbímac polohy PNP M12 + 0,3 m


P494A0022100A00 - Sbímac polohy PNP 5 m kabel

170519_812.tif

P494A6129600A00 - Držák senzoru Ø63mm

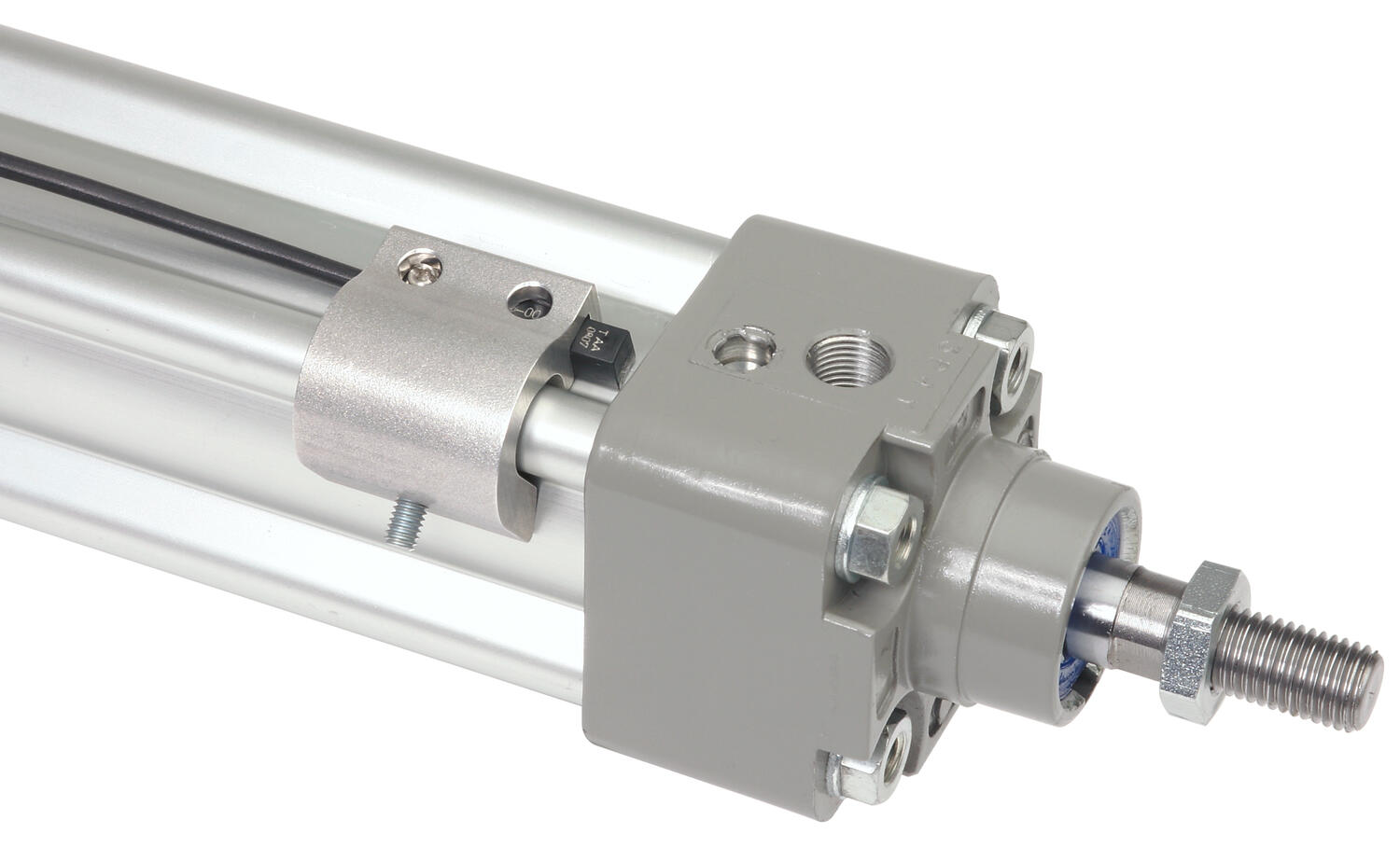

170524_812.tif

P494A8129200A00 - Držák senzoru Ø100 mm

170521_812.tif

P494A0029400A00 - Adaptér

Vybraná varianta

ASCO_produktniva.tif

Uložiť ako pdf

Technické údaje/dokumenty

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Doba otvorenia 0,6 ms
Doba uzatvorenia 0,1 ms
Hmotnosť 7 kg
Materiál tela PA
Max. napätie AC 50 V
Max. napätie DC 60 V
Min. napätie AC 5 V
Min. napätie DC 5 V
Prevádzková teplota max. 70 °C
Prevádzková teplota min. -25 °C
Spotreba 5 W
Trieda krytia IP67
Zhoda s normami CE

K stiahnutiu

Výkresy

Príslušenstvo

Objednávacie číslo DC Doba otvorenia Doba uzatvorenia Hmotnosť Materiál tela Max. napätie AC Max. napätie DC Min. napätie AC Min. napätie DC Prevádzková teplota max. Prevádzková teplota min. Spotreba Trieda krytia Zhoda s normami
Sbímač polohy REED 5 m kabel
Položka:
P494A0021100A00 Skopírované
0,6 ms
0,1 ms
50 kg
PA
120 V
120 V
5 V
5 V
70 °C
-25 °C
5 W
IP67
CE
Sbímač polohy REED M8 + 0,3m
Položka:
P494A0021500A00 Skopírované
0,6 ms
0,1 ms
7 kg
PA
50 V
60 V
5 V
5 V
70 °C
-25 °C
5 W
IP67
CE
Sbímač polohy REED M12 + 0,3m
Položka:
P494A0021700A00 Skopírované
0,6 ms
0,1 ms
7 kg
PA
50 V
60 V
5 V
5 V
70 °C
-25 °C
5 W
IP67
CE
Sbímač polohy REED 2 m kabel
Položka:
P494A0021300A00 Skopírované
0,6 ms
0,1 ms
22 kg
PA
120 V
120 V
5 V
5 V
70 °C
-25 °C
5 W
IP67
CE
Sbímač polohy PNP M8 + 0,3 m
Položka:
P494A0022600A00 Skopírované
10 V
0,6 ms
0,1 ms
7 kg
PA
30 V
0 V
85 °C
-25 °C
3 W
IP67
CE
Sbímač polohy PNP M12 + 0,3 m
Položka:
P494A0022800A00 Skopírované
10 V
0,6 ms
0,1 ms
12 kg
PA
30 V
0 V
85 °C
-25 °C
3 W
IP67
CE
Sbímač polohy PNP 2 m kabel
Položka:
P494A0022300A00 Skopírované
10 V
0,6 ms
0,1 ms
22 kg
PA
30 V
0 V
85 °C
-25 °C
3 W
IP67
CE
Sbímač polohy PNP 5 m kabel
Položka:
P494A0022100A00 Skopírované
10 V
0,6 ms
0,1 ms
50 kg
PA
30 V
0 V
85 °C
-25 °C
3 W
IP67
CE
Sbímač polohy NPN 2 m kabel
Položka:
P494A0022400A00 Skopírované
10 V
0,6 ms
0,1 ms
22 kg
PA
30 V
0 V
85 °C
-25 °C
3 W
IP67
CE
170519_812.tif
Držák senzoru Ø8-10
Položka:
P494AG129600A00 Skopírované
170519_812.tif
Držák senzoru Ø32mm
Položka:
P494A3129600A00 Skopírované
170519_812.tif
Držák senzoru Ø40mm
Položka:
P494A4129600A00 Skopírované
170519_812.tif
Držák senzoru Ø50mm
Položka:
P494A5129600A00 Skopírované
170519_812.tif
Držák senzoru Ø63mm
Položka:
P494A6129600A00 Skopírované
170524_812.tif
Držák senzoru Ø32-40 mm
Položka:
P494A3129200A00 Skopírované
170524_812.tif
Držák senzoru Ø50-80 mm
Položka:
P494A5129200A00 Skopírované
170524_812.tif
Držák senzoru Ø100 mm
Položka:
P494A8129200A00 Skopírované
170524_812.tif
Držák senzoru Ø125-200mm
Položka:
P494AP129200A00 Skopírované
170521_812.tif
Adaptér
Položka:
P494A0029400A00 Skopírované
