AUTONICS

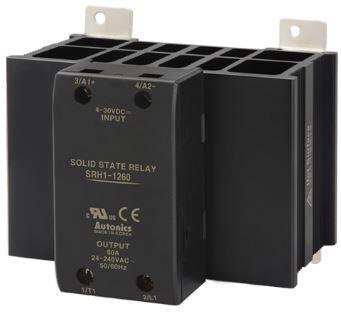

Autonics 1f statické relé s chladičom, 20-60 A

20-60 A st

Polovodičove relé neobsahujú žiadné pohyblivé časti, preto sú odolné proti vibráciám, sú vhodné pre vysoké frekvencie spínania a pracujú úplne bezhlučne. Medzi možné využitie týchto relé prichádzajú do úvahy aplikácie ako je riadenie vykurovania, osvetlenia a pohybu alebo v prípade potreby galvanické oddelenie vstupov a výstupov.





Technické parametre

Vstup

Ovl. napätie ss

Ovl. napätie st

Napájacie napätie

4-32 V ss

85-264 V ss/st

Napätie odpadu

1 V ss

10 V st

Max. vstupný prúd

9 mA (sp. v nule)

13 mA (sp. okamžité)

7 mA

Doba zopnutia (ms)

Max. 0,5 periody +1 ms (sp. v nule)

Max. 1 ms (sp. okamžité)

Max. 1,5 periody + 1ms

Doba uvoľnenia (ms)

Max. 0,5 periody + 1 ms

Max. 0,5 periody + 1 ms



Výstup

 24-240 V st

 48-480 V st

Menovitý prúd

15 A

20 A



30 A

40 A

60 A



20 A

30 A



60 A

Min. prúd (Arms)

0,15

0,2

0,2

0,5

0,5

0,5

Pokles napätia pri Imax

1,6 V

1,6 V

Únik prúdu

10 mArms

10 mArms

Špičkový prúd 1 cykl (A)

190

270

330

500

1000

300

500

1000

Špičkové napätie V

600

600

Tepelný odpor °C/W

0.4









0.155





I2t (A2S)

150

300

500

1000

4000

350

1000

4000

Polovodič

Tyristor



Všeobecné dáta



Prevádzková teplota

-30 °C až +80 °C

Izolačné napätie vstup/výstup

4 kV

Homologizácia

CE-značenie, UL/CUL, EMC-kompatibilný

Hmotnosť

15/20 A: 225 g

30/40 A: 410 g

60A: 680 g

Trieda krytia

IP20

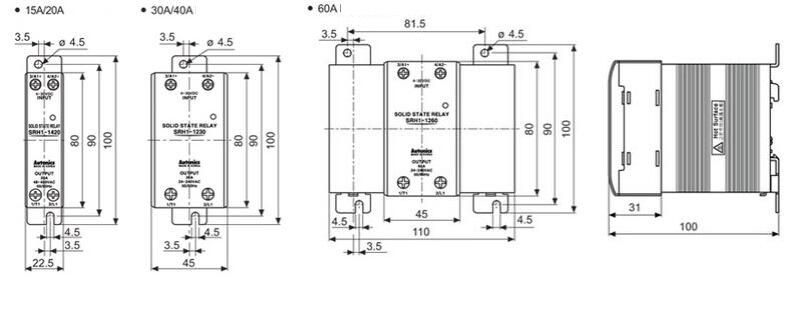

Rozmery

SRH1 rozmery.JPG

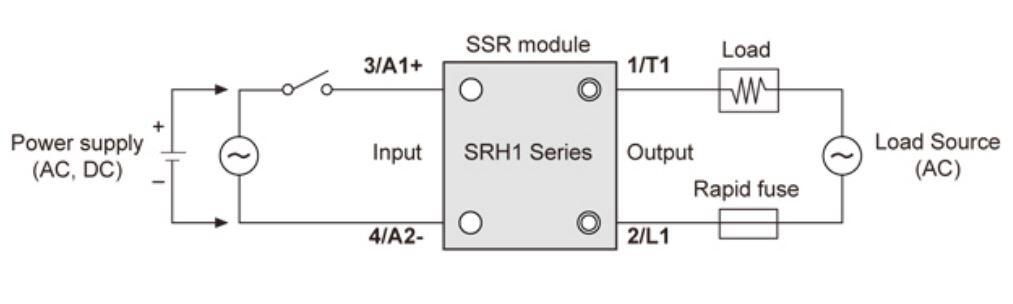

Pripojenie








Objednávacie informácie

 Objednávacie čísla

Popis

Menovitý prúd
(A)

Ovládacie napätie

Výstupné napätie
(V st)

SRH1-1230

Séria SRH1

jednofázové statické relé s chladičom



30

4-30 V ss

24-240

SRH1-1240

40

4-30 V ss

24-240

SRH1-1420

20

4-30 V ss

48-480

SRH1-1430

30

4-30 V ss

48-480

SRH1-1460

60

4-30 V ss

48–480

SRH1-4220

20

90-240 V st

48–480

SRH1-4230

30

90-240 V st

48–480

SRH1-4260

60

90-240 V st

48–480











Prečítajte si viac
  • 1f relé s integrovaným chladičom - jednoduchšia instalácia, spoľahlivý prenos tepla
  • Kúrenie, priemyselné stroje, riadenie motorov
  • LED indikácia spínania
  • Spínanie pri prechode napätia v 0 alebo okamžité


SRH1-4230 - SSR 30A IN:90-240 VAC/OUT24-240 VAC, sp.v 0


SRH1-4220 - SSR 20A IN:90-240 VAC/OUT24-240 VAC, sp.v 0


SRH1-4260 - SSR 60A IN:90-240 VAC/OUT24-240 VAC, sp.v 0

Vybraná varianta

AUTONICS.eps

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

2421_Peak current (A) 330
Hmotnosť 410 g
Hodnota I²t 500 A²s
Izolačný odpor 100 MΩ
Ovládací napätie 4-30 VDC
Počet fáz 1
Prevádzková teplota max. 80 °C
Prevádzková teplota min. -30 °C
Šírka 45 mm
Špičkové napätie 600 V
Spotreba 9 mA
Teplota skladovania do 100 °C
Teplota skladovania od -30 °C
Trieda krytia IP20
Typ spínanie 0 V
Vypínacie napätie 1 V
Zaťažovací prúd AC 30 A
Zhoda s normami CE, cRUus

K stiahnutiu

Popis produktu

Polovodičove relé neobsahujú žiadné pohyblivé časti, preto sú odolné proti vibráciám, sú vhodné pre vysoké frekvencie spínania a pracujú úplne bezhlučne. Medzi možné využitie týchto relé prichádzajú do úvahy aplikácie ako je riadenie vykurovania, osvetlenia a pohybu alebo v prípade potreby galvanické oddelenie vstupov a výstupov.





Technické parametre

Vstup

Ovl. napätie ss

Ovl. napätie st

Napájacie napätie

4-32 V ss

85-264 V ss/st

Napätie odpadu

1 V ss

10 V st

Max. vstupný prúd

9 mA (sp. v nule)

13 mA (sp. okamžité)

7 mA

Doba zopnutia (ms)

Max. 0,5 periody +1 ms (sp. v nule)

Max. 1 ms (sp. okamžité)

Max. 1,5 periody + 1ms

Doba uvoľnenia (ms)

Max. 0,5 periody + 1 ms

Max. 0,5 periody + 1 ms



Výstup

 24-240 V st

 48-480 V st

Menovitý prúd

15 A

20 A



30 A

40 A

60 A



20 A

30 A



60 A

Min. prúd (Arms)

0,15

0,2

0,2

0,5

0,5

0,5

Pokles napätia pri Imax

1,6 V

1,6 V

Únik prúdu

10 mArms

10 mArms

Špičkový prúd 1 cykl (A)

190

270

330

500

1000

300

500

1000

Špičkové napätie V

600

600

Tepelný odpor °C/W

0.4









0.155





I2t (A2S)

150

300

500

1000

4000

350

1000

4000

Polovodič

Tyristor



Všeobecné dáta



Prevádzková teplota

-30 °C až +80 °C

Izolačné napätie vstup/výstup

4 kV

Homologizácia

CE-značenie, UL/CUL, EMC-kompatibilný

Hmotnosť

15/20 A: 225 g

30/40 A: 410 g

60A: 680 g

Trieda krytia

IP20









Rozmery

SRH1 rozmery.JPG



Pripojenie








Objednávacie informácie

 Objednávacie čísla

Popis

Menovitý prúd
(A)

Ovládacie napätie

Výstupné napätie
(V st)

SRH1-1230

Séria SRH1

jednofázové statické relé s chladičom



30

4-30 V ss

24-240

SRH1-1240

40

4-30 V ss

24-240

SRH1-1420

20

4-30 V ss

48-480

SRH1-1430

30

4-30 V ss

48-480

SRH1-1460

60

4-30 V ss

48–480

SRH1-4220

20

90-240 V st

48–480

SRH1-4230

30

90-240 V st

48–480

SRH1-4260

60

90-240 V st

48–480
