ALFRA
Stupňovité vrtáky HSS DM 05
HSS DM 05
- Přesný otvor pomocí válcového odstupňování
- Současné začištění hrany dalším stupněm
- Možné vrtání až do 4mm tloušťky plechu
- Pro delší životnost doporučujeme používat mazací pastu!
Vybraná varianta
Vybraná varianta
Špecifikácia
| ø otvorů | 9 - 12 - 15 - 18 - 21 - 24 - 27 - 30 - 33 - 36 mm |
|---|---|
| ø stopky | 10 mm |
Popis produktu
Presný Ø je daný valcovým odstupňovaním. | HSS DM 05 | |||
|
08080 08081 | |||
Označenie | Ø stopky | Objednávacie | ||
AMS | 10,0 | 08080 | ||
Pre všeobecné použitie, kruhové otvory pre hrúbku plechu 4 mm. | ||||
Stupne Ø 9 - 12 - 15 - 18 - 21 - 24 - 27 - 30 - 33 - 36 mm | ||||
| ||||
AMS s vrstvou TiAlN | 10,0 | 08081 | ||
| ||||

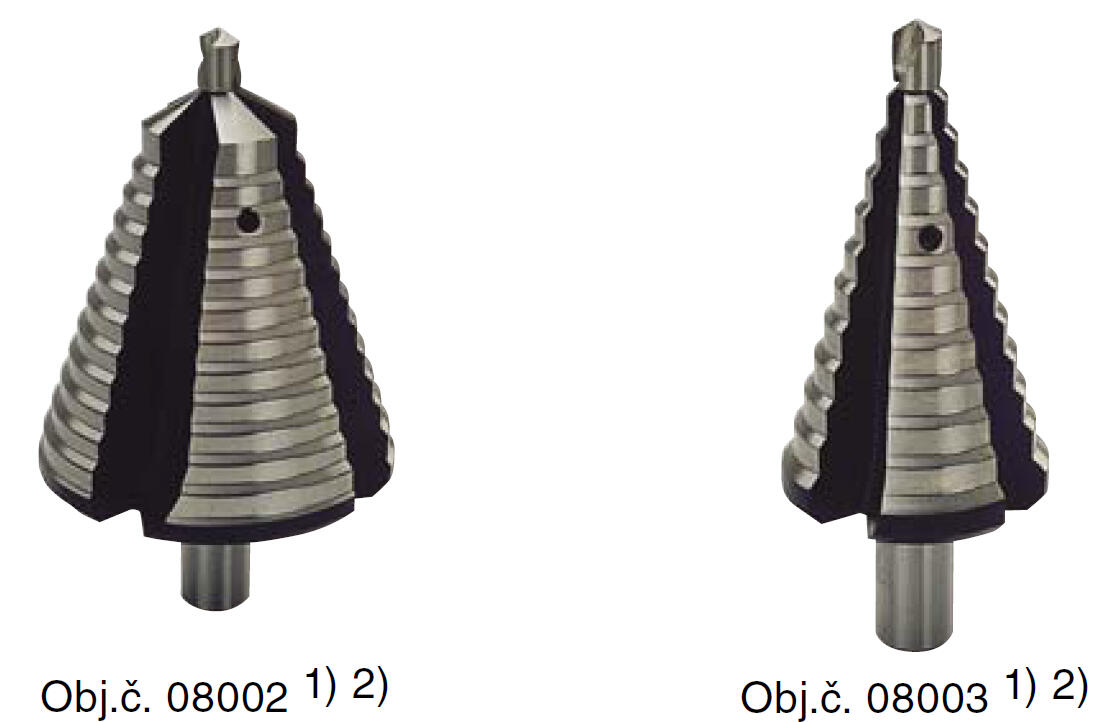

AM 1 | 12,0 | 08002 |
| |
Rozšírenie priemeru stupňov AMS až do 58 mm | ||||
Stupne Ø 25 - 28 - 31 - 34 - 37 - 40 - 43 - 46 - 49 - 52 - 55 - 58 mm | ||||
| ||||
PVD | 10,0 | 08003 | ||
Pre elektroinštaláciu, vŕtanie priechodok PG . | ||||
Stupne Ø PG 7 - PG 9 - PG 11 - PG 13 - PG 16 - PG 21 - 33 mm - | ||||
| ||||
Označenie | Ø stopky | Objednávacie |
| |

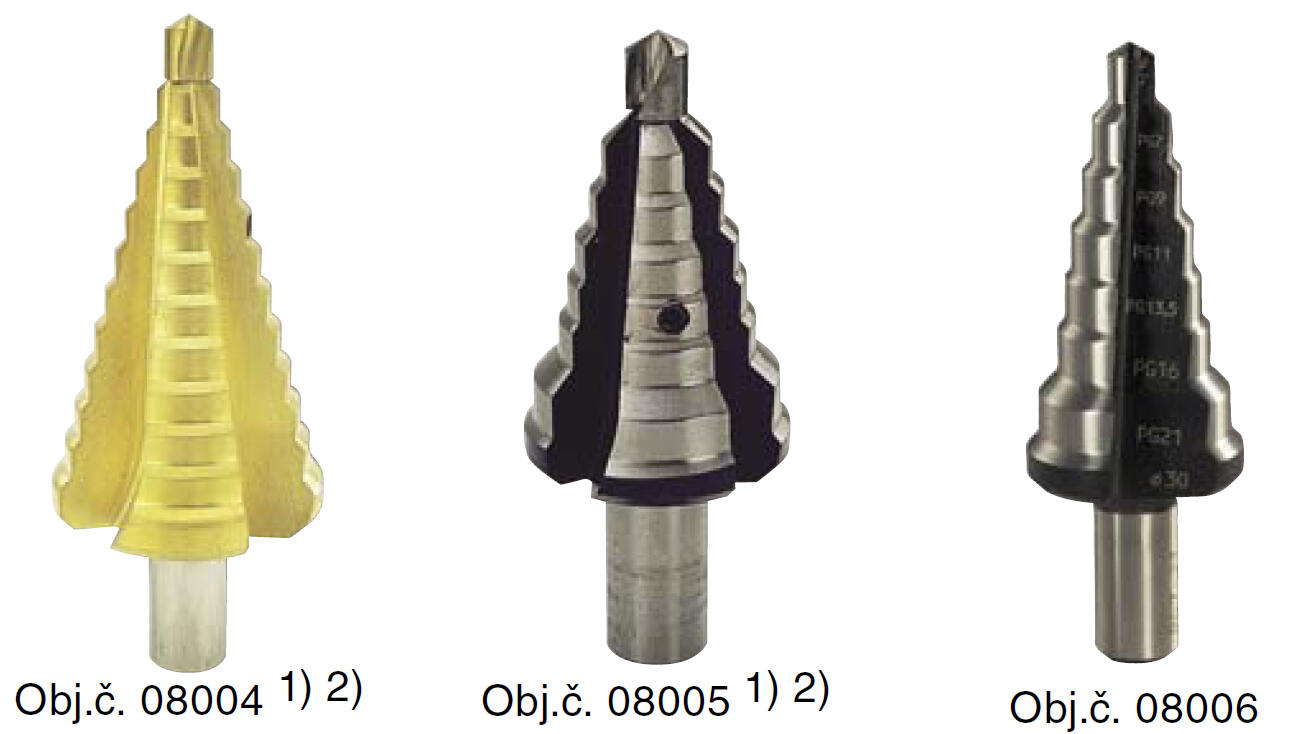

PVD - s vrstvou TiN | 10,0 | 08004 | ||
| ||||
PVK | 10,0 | 08005 | ||
Pre elektroinštaláciu, vŕtanie otvorou pre trubky so závitom PG. | ||||
Stupne Ø PG 7 - PG 9 - PG 11 - PG 13 - PG 16 - PG 21 | ||||
| ||||
Označenie | Ø stopky | Objednávacie |
| |
DKI-VA | 10,0 | 08032 | ||
Pre metrické otvory dle EN 50262, M 10 - M40 | ||||
Stupne Ø 10,5 - 12,5 - 14,5 - 16,5 - 18,5 - 20,5 - 23,5 - 25,5 - 30,5 - | ||||
DKS 32 | 12,0 | 08082 | ||
So špirálovou drážkou - pevná špička. Dĺžka 96 mm. | ||||
Priechodky Ø | 12,5 - 16,5 - 20,5 - 25,5 - 32,5 | |||
Do plnej mat. Ø | 10,5 - 14,5 - 18,5 - 23,5 - 30,5 | |||
| M12 - M16 - M20 - M25 - M32 | |||
| ||||

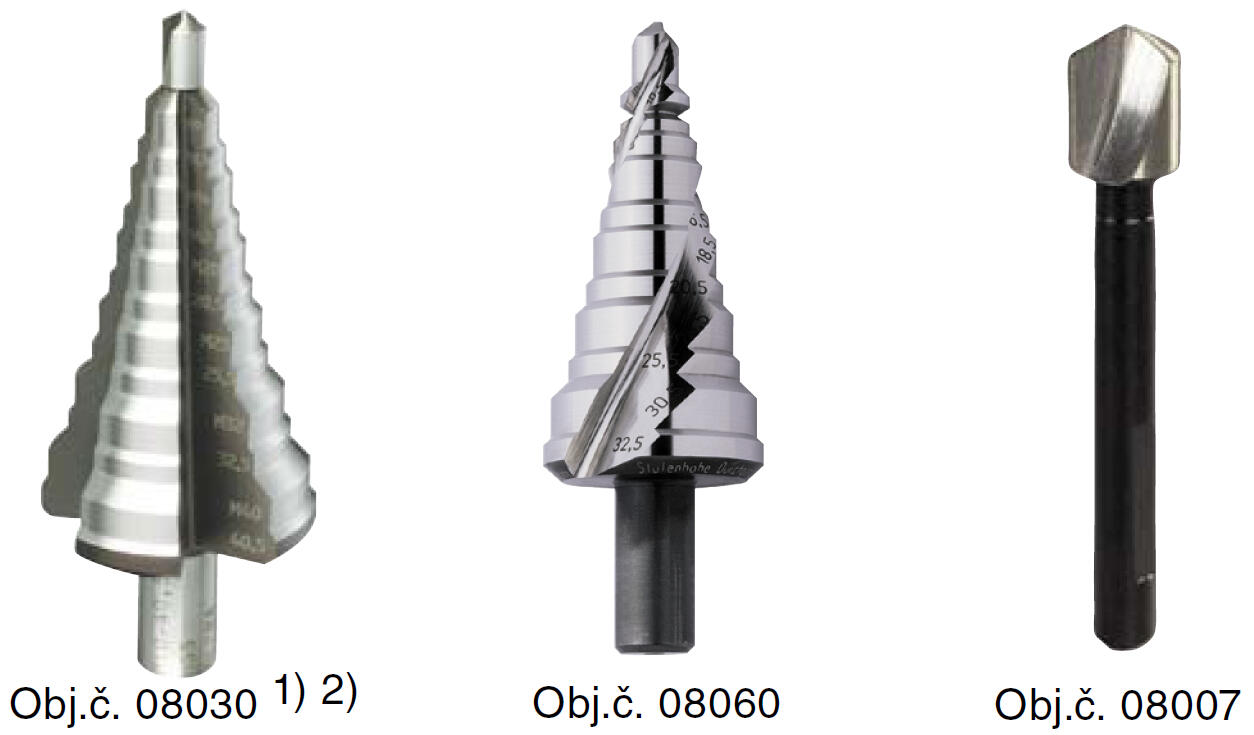

Náhradný stredový vrták | 08007 | |||
| 1) Výmenný strediaci vrták | |||
| ||||
Štandardné prevedenie s 2 drážkami |
| |||
|
|
|
| |

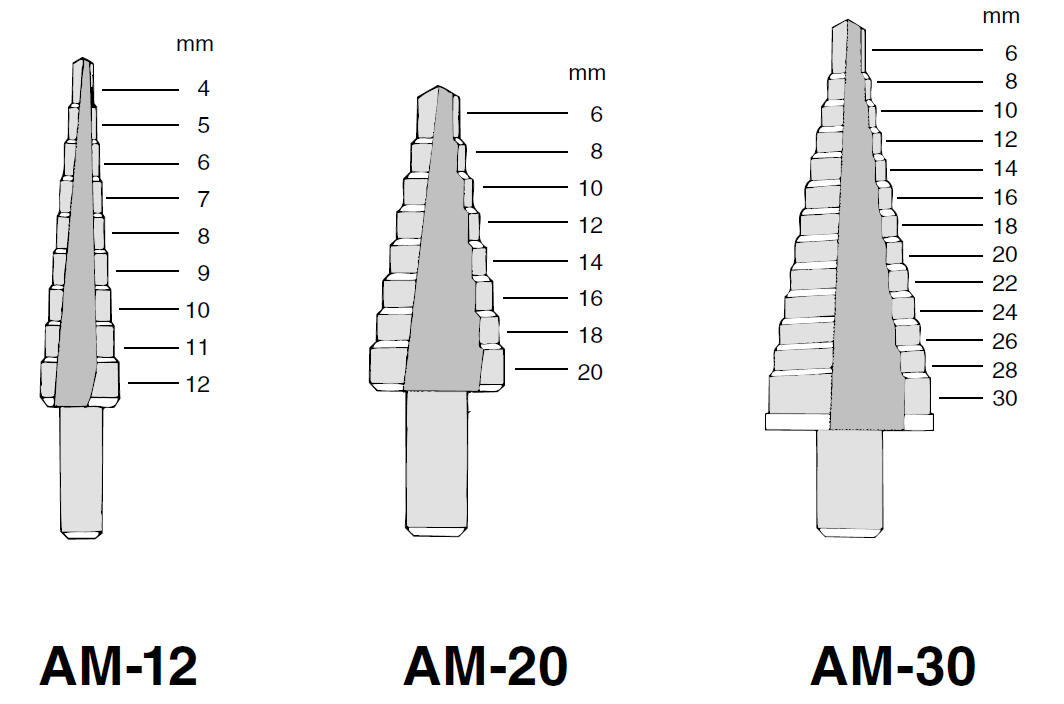

Označenie | Priemer | Priemer | Objednávacie | |
AM-12 | 4 - 12 | 6,0 | 08070 | |
AM-20 | 6 - 20 | 9,0 | 08071 | |

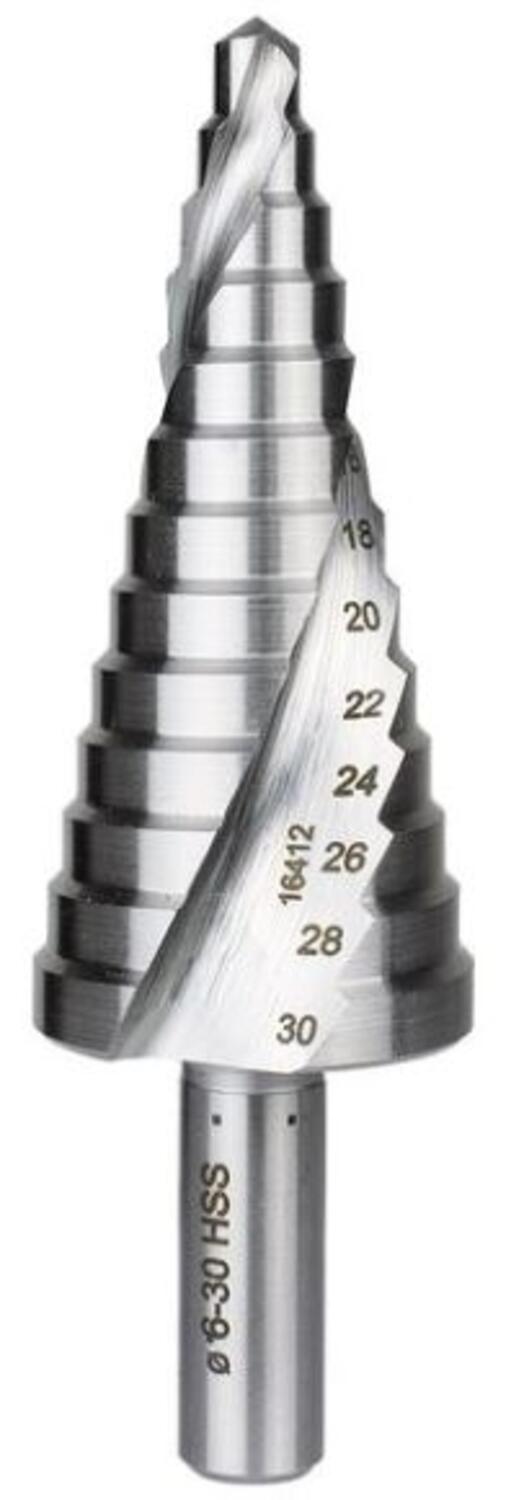

AM-30 | 6 - 30 | 10,0 | 08072 | |
| ||||

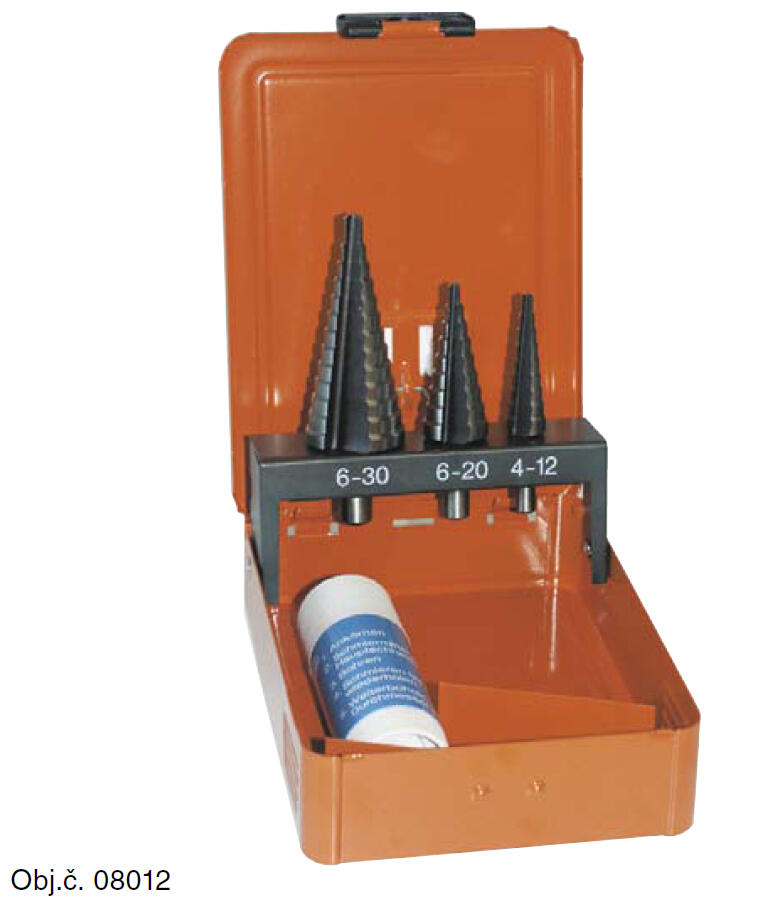

Sada v kovovom púzdre | 08073 | |||
|
| |||
Doporučené hodnoty pre stupňovité vŕtaky ALFRA
Doporučuje sa použitie stacionárných vŕtačiek, ale pre menšie vrtáky ALFRA sa môžu použíť i ručné vŕtačky. Je nutné používať dostatočné množstvo mazacej pasty ALFRA alebo vŕtaciu emulziu.
Hodnoty otáčok U/min
Typ | Oceľový plech | Nerez plech | Ľahké kovy ( neželezné) | Umelé hmoty (mekké) | |
AM | predvŕtanie | 800 | 360 | 1000 | 1000 |
vŕtánie | 500 - 180 | 50 - 70 | 800 - 400 | 1000 - 400 | |
AM-1 | predvŕtanie | 800 | 360 | 1000 | 1000 |
vŕtanie | 200 - 100 | 100 - 50 | 500 - 200 | 600 - 250 | |
PVD+PVK+DKI | predvŕtanie | 800 | 360 | 1000 | 1000 |
PVD-VA+SVB | vŕtanie | 400 - 200 | 200 - 100 | 800 - 500 | 1000 - 600 |
