ALFRA

Štandardné dierovacie nástroje PG 7 až PG 48

Pre oceľ o pevnosti do 370 N / mm2

Dierovacie nástroje MonoCut sú ideálne na dierovanie mäkkej hliníkovej ocele a plastov. S týmito nástrojmi dosiahnete rýchle a jednoduché vytváranie čistých otvorov bez vytrhávania. Geometria ostria dierovacieho nástroja je navrhnutá tak, aby bola vhodná pre väčšie hrúbky plechu a odpad je vo forme medzikružia. Pri ručnom dierovaní je dôležité mazať ťahový skrutkou špeciálnou pastou, ktorá zabráni zaseknutiu a zníži opotrebovanie skrutiek. Pre jednoduchšie otáčanie skrutky odporúčame používať skrutky s guľkovými ložiskami.
  • PG9 až PG48
  • Rýchly a ľahký otvor bez vytrhávania
  • Vhodné pre hrubšie plechy
  • Vhodné pro tlustší plechy

01121 - Punching tool 35


01267 - Razník štandard 120,0 mm


01268 - Matrica štandard 120,0 mm

Vybraná varianta

ALFRA.tif

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Hrúbka materiálu max. 2 mm
Odporúčaný priemer predvŕtania 11 mm
Rozmer otvoru (mm) 12,7
Rozmer otvoru metrický M12
Rozmer otvoru PG 7

Rozmery a pripojenie

Popis produktu

Dierovacie nástroje Standard sú určené pre mäkkú uhlíkovú oceľ o pevnosti 370 N / mm2 a umelú hmotu. Pri dierovaní týmto nástrojom docielime rýchlo a ľahko čistý otvor bez vytrhávania. Geometria ostria razníka je vhodná pre väčšie hrúbky plechu a odpad je v tvare medzikružia

Vhodné priemery skrutiek pre rôzne hrúbky plechov (370N/mm2)

Vhodné priemery predvŕtania

2,0 mm

skrutka Ø 9,5 mm

otvor Ø 11,0 mm

3,0 mm

skrutka Ø 19 mm

otvor Ø 20,5 mm

Nedodržanie týchto hodnôt môže viesť k poškodeniu skrutiek



- Pri ručnom dierovaní (kľúčom) je nutné ťažnú skrutku mazať špeciálnou pastou, ktorá zamedzuje zadieraniu a znižuje opotrebovanie ťažných skrutiek.

- Pre ľahšie otáčanie skrutkou odporúčame, z dôvodov zníženia trenia pod hlavou skrutky, používať skrutky s guličkovými ložiskami (KL).

- Príslušenstvo (skrutky, vrtáky, ...) - viď samostatná karta



Príslušenstvo

Produktové správy

Lankový spínač SafeLine 4

Lankový spínač SafeLine 4 moderné zariadenie je určené na zaistenie bezpečného a účinného zastavenia prevádzky napríklad výrobných strojov či dopravníkov

OEM Automatic Open Days 2025
Události

OEM AUTOMATIC OPEN DAYS 2025

Akcia ponúka príležitosť na stretnutie s našimi inovatívnymi produktmi aj expertmi na aplikácie. Uvidíte dynamické prezentácie najnovších výrobkov, ktoré dokážu digitálne transformovať Vašu prevádzku, zaistiť bezpečnosť strojných zariadení a ďalšie rôzne systémy pre automatizáciu strojov a riešení. Návštevu si môžete spríjemniť skvelým jedlom a pitím, ktoré bude k dispozícii formou rautu.

Seifert Systems Priemyselne chladenia
Produktové správy

SEIFERT SYSTEMS PRIEKOPNÍK V OBLASTI PRIEMYSELNÉHO CHLADENIA

Už viac ako polstoročia je na čele vývoja inovatívnych riešení chladenia, ktoré vyhovujú rôznorodým potrebám priemyslu po celom svete.

Autonics Teplotny a vlhkostny regulator TH4M
Produktové správy

Teplotný a vlhkostný regulátor TH4M

Spoločnost Autonics prichádza na trh s regulátorom TH4M slúžiacim nielen ku kontrole teploty ale súčasne aj vlhkosti.

Produktové správy

SEIFERT SYSTEMS KOMPLEXNÉ RIEŠENIA PRE KAŽDÚ PRIEMYSELNÚ POTREBU

Spoločnosť Seifert Systems ponúka rôznorodý sortiment modelových produktov, aby uspokojila rôzne chladiace potreby rôznych priemyselných odvetví.

Produktové správy

Nová éra kolaborativnej robotiky

KUKA je jednou z popredných svetových spoločností v oblasti inteligentných automatizácií s viac ako 15 000 zamestnancami a obratom okolo 4 miliardov EUR.

Objednávacie číslo Hrúbka materiálu max. Odporúčaný priemer predvŕtania Rozmer otvoru (mm) Rozmer otvoru metrický Rozmer otvoru PG
Nástroj 22.5 PG16 MonoCut
Položka:
01045 Skopírované
2 mm
11 mm
22,5
16
Prestrihovací nástroj 12,7 mm M12/PG7,kpl
Položka:
01001 Skopírované
2 mm
11 mm
12,7
M12
7
Nástroj štandard 15,2 mm, PG9, komplet
Položka:
01005 Skopírované
2 mm
11 mm
15,2
9
Nástroj 16.2 M16 MonoCut
Položka:
01009 Skopírované
2 mm
11 mm
16,2
M16
Nástroj štandard 18,6 mm, PG11, komplet
Položka:
01021 Skopírované
2 mm
11 mm
18,6
11
Nástroj 20,0 MonoCut
Položka:
01029 Skopírované
2 mm
11 mm
20,0
Nástroj 20.4 M20 MonoCut
Položka:
01033 Skopírované
2 mm
11 mm
20,4
M20
13
Nástroj 22,0 MonoCut
Položka:
01041 Skopírované
2 mm
11 mm
22,0
Nástroj 25,0 MonoCut
Položka:
01053 Skopírované
2 mm
11 mm
25,0
Nástroj 25.4 M25 MonoCut
Položka:
01057 Skopírované
2 mm
11 mm
25,4
M25
Nástroj štandard 28,3 mm, PG21 komplet
Položka:
01069 Skopírované
2 mm
11 mm
28,3
21
Nástroj 28,3 PG21 MonoCut
Položka:
01073 Skopírované
3 mm
20,5 mm
28,3
21
Nástroj 30,1 MonoCut
Položka:
01085 Skopírované
2 mm
11 mm
30,1
Nástroj štandart 30.5mm komplet
Položka:
01093 Skopírované
2 mm
11 mm
30,5
Nástroj 31,7 MonoCut
Položka:
01101 Skopírované
2 mm
11 mm
31,7
Nástroj 32.5 M32 MonoCut
Položka:
01105 Skopírované
2 mm
11 mm
32,5
M32
Nástroj 34,6 MonoCut
Položka:
01117 Skopírované
3 mm
20,5 mm
34,6
Punching tool 35
Položka:
01121 Skopírované
2 mm
11 mm
35,0
Nástroj štandart 35mm, komplet
Položka:
01125 Skopírované
3 mm
20,5 mm
35,0
Nástroj 37.0 PG29 MonoCut
Položka:
01129 Skopírované
3 mm
20,5 mm
37,0
29
Nástroj 38,0 štandard+skrutka
Položka:
01133 Skopírované
3 mm
20,5 mm
38,0
Nástroj 40,5 M40 MonoCut
Položka:
01149 Skopírované
3 mm
20,5 mm
40,5
M40
Nástroj 42,8 mm štandard
Položka:
01157 Skopírované
3 mm
20,5 mm
42,8
Nástroj 1 11/16in 43,2 mm MonoCut
Položka:
01161 Skopírované
3 mm
20,5 mm
43,2
Nástroj štandard 47mm, komplet
Položka:
01165 Skopírované
3 mm
20,5 mm
47,0
36
Nástroj 49,6 MonoCut
Položka:
01169 Skopírované
3 mm
20,5 mm
49,6
Nástroj 50,5 M50 MonoCut
Položka:
01177 Skopírované
3 mm
20,5 mm
50,5
M50
Nástroj štandard 54mm, komplet
Položka:
01189 Skopírované
3 mm
20,5 mm
54,0
42
Nástroj štandard 60mm, PG48 komplet
Položka:
01201 Skopírované
3 mm
20,5 mm
60,0
48
Nástroj 61,5 MonoCut
Položka:
01205 Skopírované
3 mm
20,5 mm
61,5
Nástroj 63,5 M63 MonoCut
Položka:
01209 Skopírované
3 mm
20,5 mm
63,5
M63
Prestrihovací nástroj 68,0/19
Položka:
01241 Skopírované
3 mm
20,5 mm
68,0
Nástroj 70,0 vrátane skrutky
Položka:
01221 Skopírované
3 mm
20,5 mm
70,0
Nástroj 75,5 mm vrátane skrutky
Položka:
01225 Skopírované
3 mm
20,5 mm
75,5
M75
Štandard dierovací nástr. 76,2 mm
Položka:
01229 Skopírované
3 mm
20,5 mm
76,2
Nástroj štandard 80 mm,komplet
Položka:
01237 Skopírované
3 mm
20,5 mm
80,0

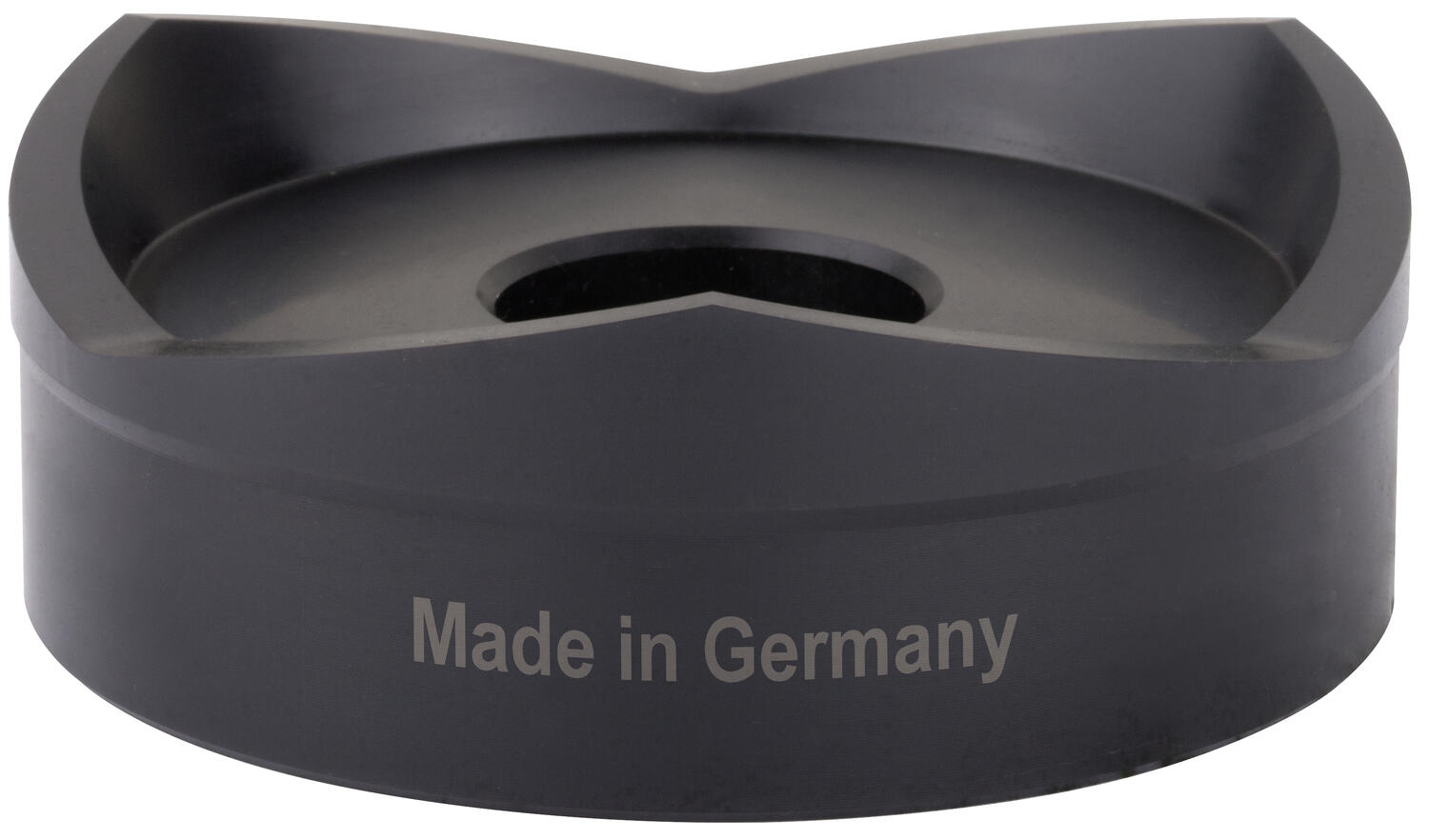

Razník štandard 89,5 mm
Položka:
01251 Skopírované
3 mm
20,5 mm
89,0

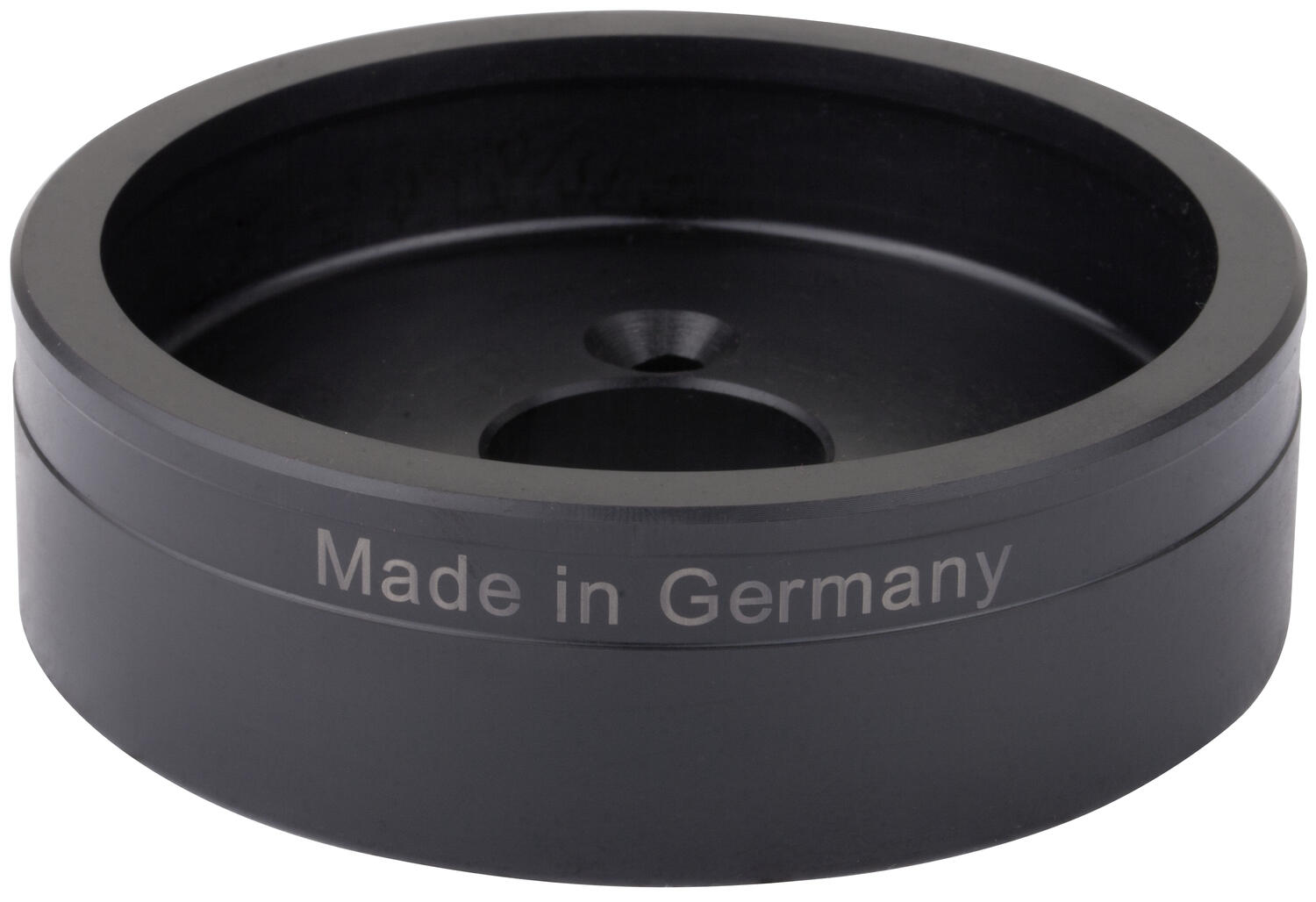

Matrica štandard 89,0 mm
Položka:
01252 Skopírované
3 mm
20,5 mm
89,0
Razník štandard 92,0 mm
Položka:
01253 Skopírované
3 mm
20,5 mm
92,0
Matrica štandard 92,0 mm
Položka:
01254 Skopírované
3 mm
20,5 mm
92,0
Razník štandard 100,5 mm
Položka:
01257 Skopírované
3 mm
20,5 mm
100,5
Matrica štandard 100,5 mm
Položka:
01258 Skopírované
3 mm
20,5 mm
100,5
Razník 115,5 MonoCut
Položka:
01265 Skopírované
3 mm
20,5 mm
115,5
Matrice 115,5 MonoCut
Položka:
01266 Skopírované
3 mm
20,5 mm
115,5
Razník štandard 120,0 mm
Položka:
01267 Skopírované
3 mm
20,5 mm
120,0
Matrica štandard 120,0 mm
Položka:
01268 Skopírované
3 mm
20,5 mm
120,0
