CROUZET AUTOMATION

Rozširovacie moduly pre XD10 a XD26

Série XD10 a XD26

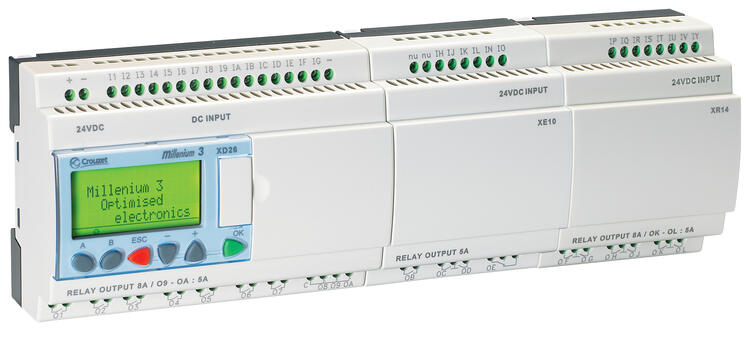

S pomocou rozširujúcich modulov je možné ľahko a rýchlo prispôsobiť počet vstupov/výstupov logického modulu aktuálnym potrebám. Maximálnym rozšírením je možné získať až 30 vstupov a 20 výstupov. V jednom rozširujúcom zariadení je možné kombinovať reléové aj tranzistorové výstupy, v závislosti na zvolenom základnom module. Moduly XR sú kompatibilné so sieťovými komunikačnými modulmi XN05 a XN06.

Napájanie cez základný modul a rovnaké napätie na vstupoch
Reléové výstupy, z ktorých jeden je prepínací na module XE10
Modbus RTU alebo TCP

Vybraná varianta

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Počet vstupov	4
Počet výstupov	2
Napájacie napätie	12 V DC
Úroveň log.1 (DC vstup)	7 V
Úroveň log.0 (DC vstup)	3 V
Max. spínané napätie	250 V AC
Prevádzková teplota max.	70 °C
Prevádzková teplota min.	-20 °C
Zhoda s normami	CE, CSA, RoHS, UL
Hĺbka	57,5 mm
Šírka	35,5 mm
Výška	90 mm

K stiahnutiu

Datablad_88970215.pdf

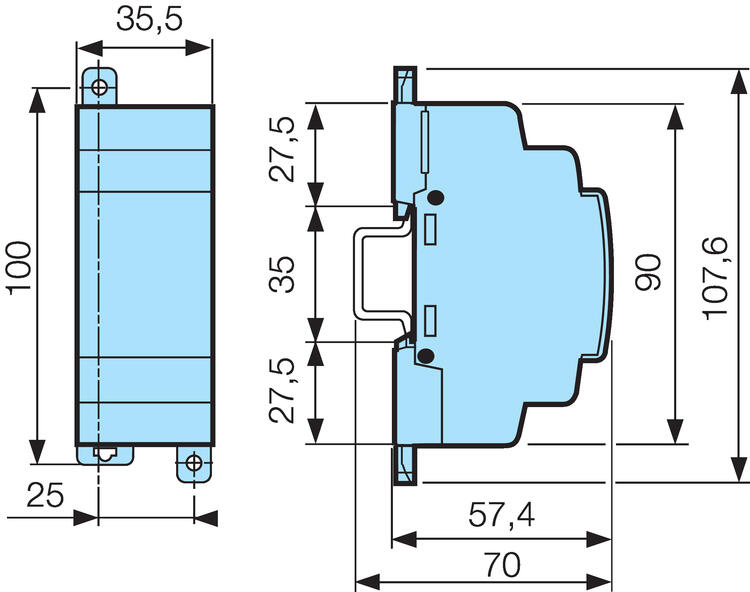

Rozmery a pripojenie

Popis produktu

Použitím štýroch rôzných rozširujúcich modulov sa všetky vstupy / výstupy logických modulov rýchlo a ľahko prispôsobia aktuálnym potrebám. S maximálnym rozšírením je prístup až ku 30 vstupom a 20 výstupom. V závislosti od zvoleného základného modulu, je možné získať reléové a tranzistorové výstupy v rovnakej rozšírenej jednotke. XR moduly sa môžu používať v rámci siete komunikačných modulov XN03 a XN05.

Príslušenstvo

Príbuzné produkty

Produktové správy

Panasonic Laserovy snimac vzdialenosti HG-F

Precízna detekcia pomocou laserového snímača vzdialenosti HG-F od spoločnosti Panasonic Industry

Produktové správy

Komplexné zabezpečenie robotických systémov od spoločnosti SSP

Komplexné zabezpečenie robotického systému pomocou bezdrôtového bezpečnostného riešenia od spoločnosti SSP

Produktové správy

Špičkové koboty od spoločnosti KUKA

V spolupráci so spoločnosťou KUKA, popredným svetovým výrobcom robotov, teraz robíme veľký krok k tomu, aby sme našim zákazníkom ponúkli prístup k najmodernejším kobotom.

Produktové správy

MODULÁRNE SVETELNÉ A ZVUKOVÉ ZARIADENIA

Máte náročné prostredie a problémy s nájdením viditeľných výstražných svetiel? Rad “R” spoločnosti Auer ponúka modely, ktoré majú svietivosť až 184 Cd!

Produktové správy

SMART VS+ senzory

Smart-VS je inteligentný senzor založený na technológii umelej inteligencie a strojového učenia. Navonok je jednoduchý a možno s ním manipulovať a používať ho ako štandardný fotoelektrický senzor, ale vo vnútri je výkonný a inteligentný vďaka multiprocesorovej platforme.

Produktové správy

Elektromagnety Nafsa

Spoločnosť NAFSA S.L. má dlhoročné skúsenosti s návrhom, výrobou a predajom všetkých typov priemyselných elektromagnetov, adhéznych elektromagnetov, solenoidov, západkových a dvojcestných lineárnych elektromagnetov a elektromagnetických zámkov.

Objednávacie číslo	Počet vstupov	Počet výstupov	Napájacie napätie	Rozšíriteľnosť	Úroveň log.1 (AC vstup)	Úroveň log.0 (AC vstup)	Úroveň log.1 (DC vstup)	Úroveň log.0 (DC vstup)	Max. spínané napätie	Prevádzková teplota max.	Prevádzková teplota min.	Zhoda s normami	Hĺbka	Šírka	Výška

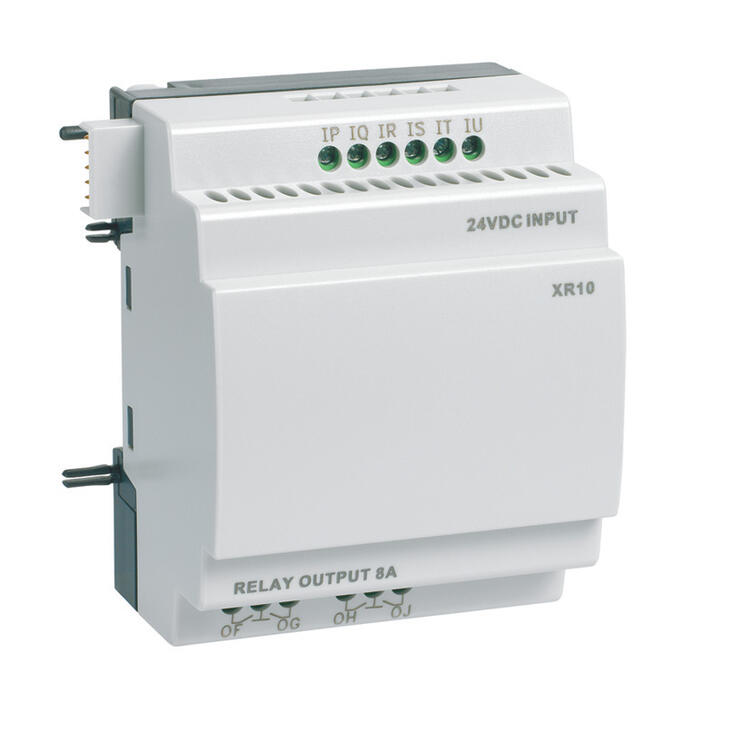

Rozširujúci modul XR10 24 V DC Položka: 88970221 Skopírované	6	4	24 V DC				15 V	5 V	250 V AC	70 °C	-20 °C	CE, CSA, RoHS, UL	57,5 mm	72 mm	90 mm
Rozširujúci modul XR14 12 V DC Položka: 88970235 Skopírované	8	6	12 V DC				7 V	3 V	250 V AC	70 °C	-20 °C	CE, CSA, RoHS, UL	57,5 mm	72 mm	90 mm
Rozširujúci modul XR14 24 V DC Položka: 88970231 Skopírované	8	6	24 V DC				15 V	5 V	250 V AC	70 °C	-20 °C	CE, CSA, RoHS, UL	57,5 mm	72 mm	90 mm

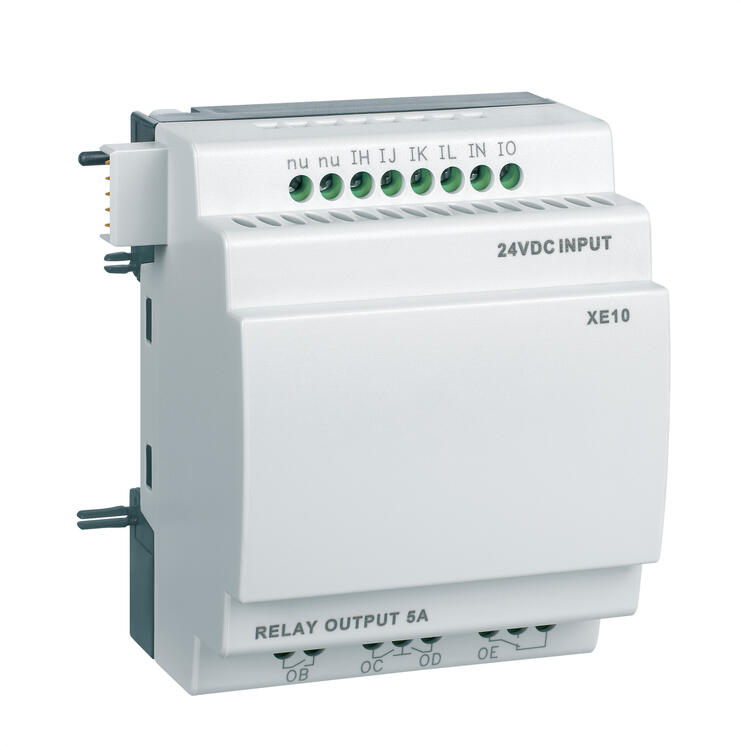

Rozširujúci modul XE10 24 V DC Položka: 88970321 Skopírované	6	4	24 V DC	Áno			15 V	5 V	250 V AC	70 °C	-20 °C	CE, CSA, RoHS, UL	57,5 mm	72 mm	90 mm

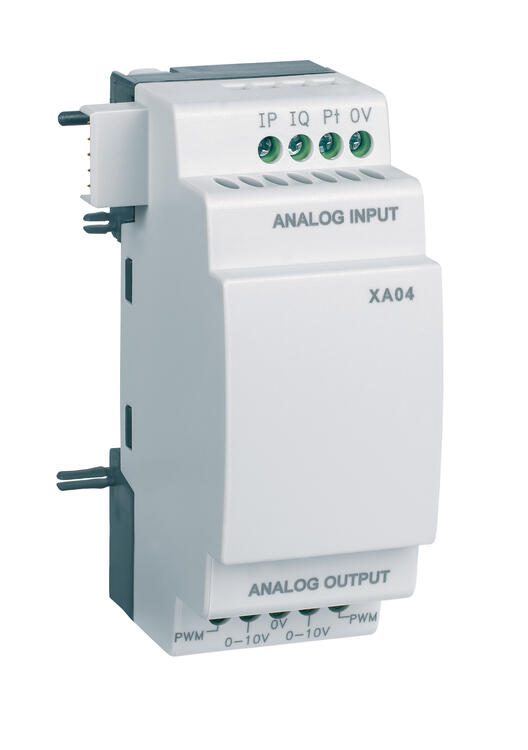

Rozširujúci modul XA04 2 AI/2AO 24 V DC Položka: 88970241 Skopírované	2	2	24 V DC										57,4 mm	35,5 mm	90 mm

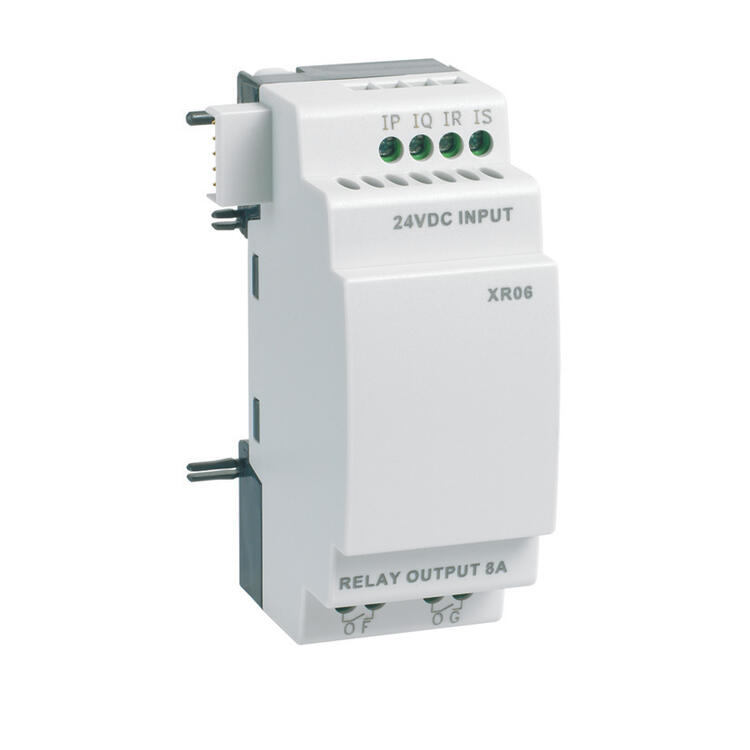

Rozširujúci modul XR06 12 V DC Položka: 88970215 Skopírované	4	2	12 V DC				7 V	3 V	250 V AC	70 °C	-20 °C	CE, CSA, RoHS, UL	57,5 mm	35,5 mm	90 mm
Rozširujúci modul XR06 24 V DC Položka: 88970211 Skopírované	4	2	24 V DC				15 V	5 V	250 V AC	70 °C	-20 °C	CE, CSA, RoHS, UL	57,5 mm	35,5 mm	90 mm
Rozširujúci modul XR06 24 V AC Položka: 88970214 Skopírované	4	2	24 V AC		14 V	5 V			250 V AC	70 °C	-20 °C	CE, CSA, RoHS, UL	57,5 mm	35,5 mm	90 mm
Rozširujúci modul XR06 100-240 V AC Položka: 88970213 Skopírované	4	2	100-240 V AC		79 V	28 V			250 V AC	70 °C	-20 °C	CE, CSA, RoHS, UL	57,5 mm	35,5 mm	90 mm
Rozširujúci modul XR10 12 V DC Položka: 88970225 Skopírované	6	4	12 V DC				7 V	3 V	250 V AC	70 °C	-20 °C	CE, CSA, RoHS, UL	57,5 mm	72 mm	90 mm
Rozširujúci modul XR10 24 V AC Položka: 88970224 Skopírované	6	4	24 V AC		14 V	5 V			250 V AC	70 °C	-20 °C	CE, CSA, RoHS, UL	57,5 mm	72 mm	90 mm
Rozširujúci modul XR10 100-240 V AC Položka: 88970223 Skopírované	6	4	100-240 V AC		79 V	28 V			250 V AC	70 °C	-20 °C	CE, CSA, RoHS, UL	57,5 mm	72 mm	90 mm
Rozširujúci modul XR14 24 V AC Položka: 88970234 Skopírované	8	6	24 V AC		14 V	5 V			250 V AC	70 °C	-20 °C	CE, CSA, RoHS, UL	57,5 mm	72 mm	90 mm
Rozširujúci modul XR14 100-240 V AC Položka: 88970233 Skopírované	8	6	100-240 V AC		79 V	28 V			250 V AC	70 °C	-20 °C	CE, CSA, RoHS, UL	57,5 mm	72 mm	90 mm
Rozširujúci modul XE10 24 V AC Položka: 88970324 Skopírované	6	4	24 V AC	Áno	14 V	5 V			250 V AC	70 °C	-20 °C	CE, CSA, RoHS, UL	57,5 mm	72 mm	90 mm
Rozširujúci modul XE10 100-240 V AC Položka: 88970323 Skopírované	6	4	100-240 V AC	Áno	79 V	28 V			250 V AC	70 °C	-20 °C	CE, CSA, RoHS, UL	57,5 mm	72 mm	90 mm

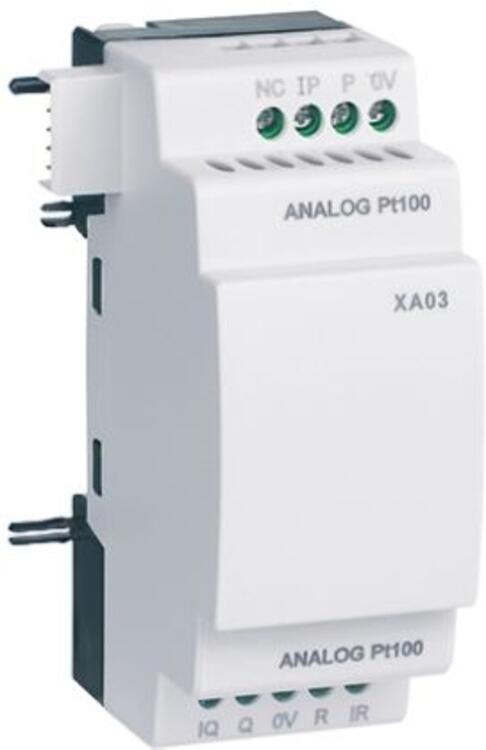

Rozširujúci modul XA03 3xPT100 24 V DC Položka: 88970800 Skopírované	3		24 V DC									CE, CSA, GL, UL	57,4 mm	35,5 mm	90 mm

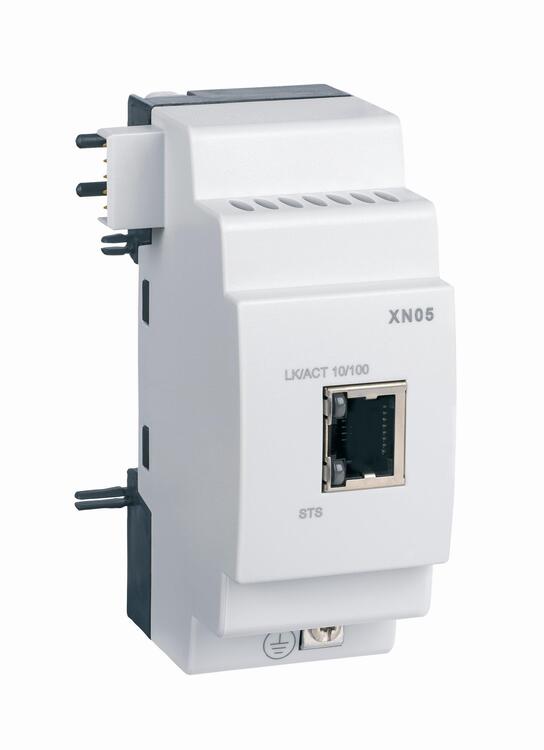

Rozširujúci modul pre Millenium 3 XN05 Modbus TCP/Ethernet Položka: 88970270 Skopírované			24 V DC
Rozširujúci modul pre Millenium 3 XN06 Modbus RTU Položka: 88972250 Skopírované			24 V DC
