BACO

Vačkové prepínače - miniatúrny do 10 A

Vačkový prepínač je ideálnou voľbou pre tých, ktorí potrebujú malý a kompaktný prepínač s vysokou vypínačskou schopnosťou. Jeho dizajn umožňuje jednoduchú montáž do otvorov s priemerom 16 mm alebo 22 mm. Skrutky svoriek sú umiestnené pod uhlom 45°, čo uľahčuje zapojenie káblov pri inštalácii. Prepínač je dodávaný kompletný s otočnou hlavicou a štítkom. Má nominálne izolačné napätie 500 V a termický nominálny prúd 10 A.
  • Malé rozmery
  • Vysoká vypínacia schopnosť až do 10 A
  • Jednoduchá montáž do 1 otvorun Ø22.5 mm alebo Ø16 mm
  • Krytie IP65

Vybraná varianta

BACO.eps

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Funkcia Stabilný
Hmotnosť 32 g
Konvenčné tepelný prúd na voľnom vzduchu Ith 10 A
Menovité izolačné napätie Ui 500 V
Menovitý prevádzkový prúd Ie (AC15 / 230V) 2,5 A
Menovitý prevádzkový prúd Ie (AC21A/22A) 10 A
Menovitý prevádzkový výkon (AC23A / 3x230V) 1,8 kW
Menovitý prevádzkový výkon (AC23A / 3x400V) 3 kW
Menovitý prevádzkový výkon (AC3/3x230V) 1,8 kW
Menovitý prevádzkový výkon (AC3/3x400V) 2,2 kW
Min. prierez kábla 1x0,5 mm²
Montáž Single hole mounting Ø16mm/22.5mm
Plate 30x30
Počet kontaktov 1
Počet pólov 1
Počet pozícií 2
Prevádzková teplota max. 50 °C
Prevádzková teplota min. -20 °C
Rated operating current Ie (DC-1/24 VDC) 10 A
Štandardy CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
Stupeň krytia prednej strany panelu IP65
Stupeň krytia zadnej strany panelu IP20
Typ On-off switch
Uhol 90°
Vypínací prúd 2x1,5 mm²

K stiahnutiu

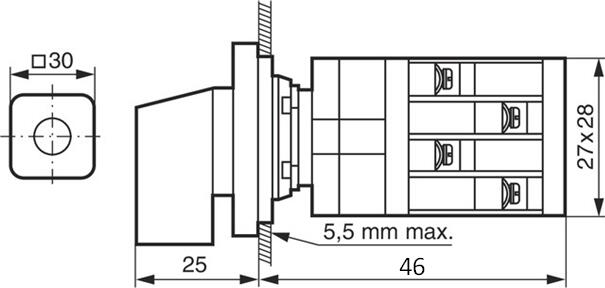

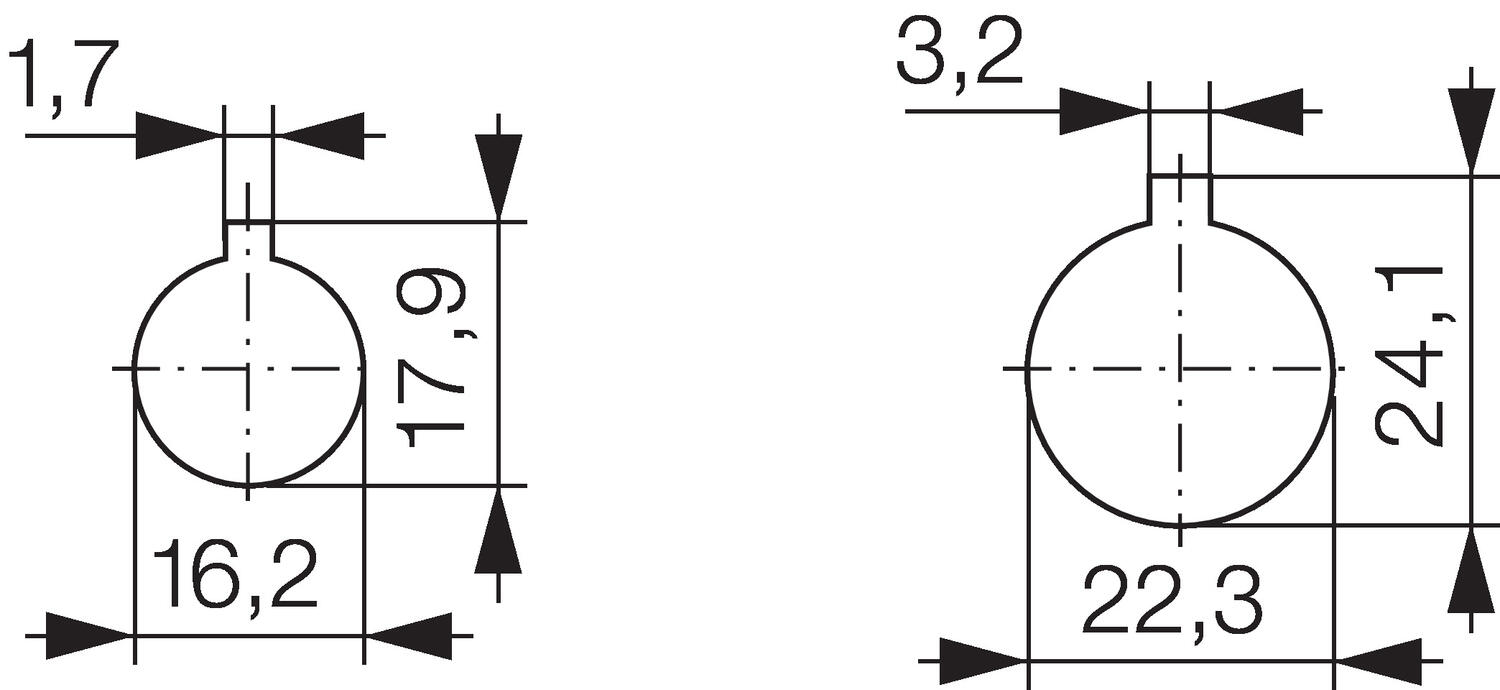

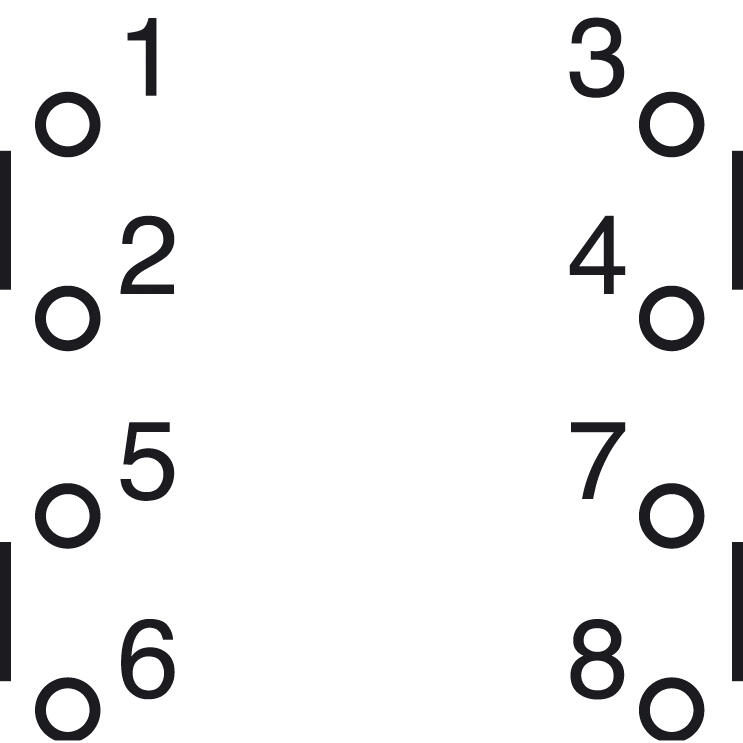

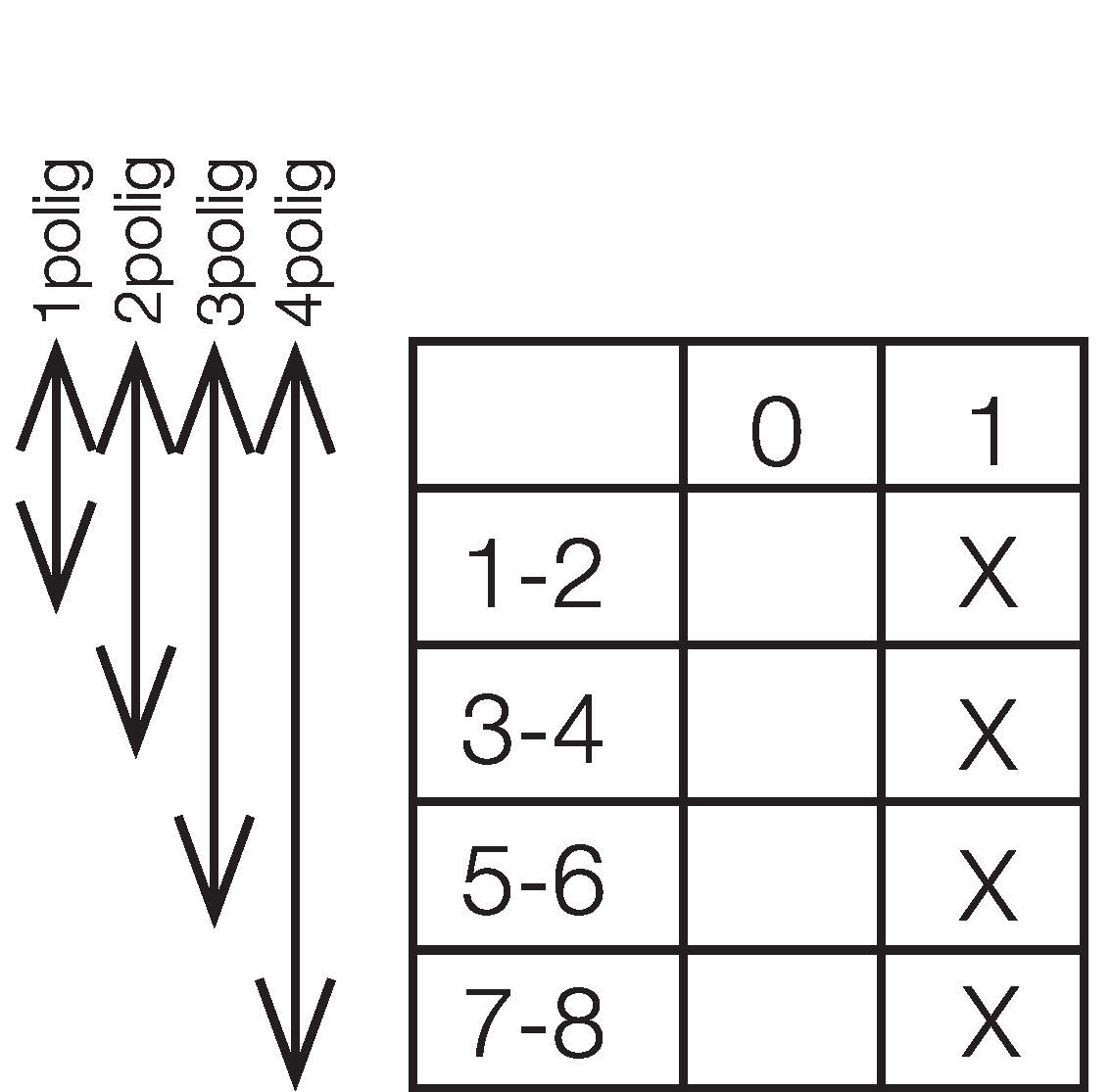

Rozmery a pripojenie

Popis produktu

Vačkový, napriek tomu malý a kompaktný prepínač, ktorý je navrhnutý tak, aby sa vošiel do malých priestorov a spĺňal pritom požiadavky na vysokú vypínaciu schopnosť.
Jednoduchá montáž do otvoru Ø16 mm alebo Ø22 mm. Skrutky svoriek sú namontované pod úhlom 45°, čo uľahčuje zapojenie káblov pri instalácii prepínača.
Dodávaný je s otočnou hlavicou a štítkom.



Príslušenstvo

OEM Automatic Open Days 2025
Události

OEM AUTOMATIC OPEN DAYS 2025

Akcia ponúka príležitosť na stretnutie s našimi inovatívnymi produktmi aj expertmi na aplikácie. Uvidíte dynamické prezentácie najnovších výrobkov, ktoré dokážu digitálne transformovať Vašu prevádzku, zaistiť bezpečnosť strojných zariadení a ďalšie rôzne systémy pre automatizáciu strojov a riešení. Návštevu si môžete spríjemniť skvelým jedlom a pitím, ktoré bude k dispozícii formou rautu.

Seifert Systems Priemyselne chladenia
Produktové správy

SEIFERT SYSTEMS PRIEKOPNÍK V OBLASTI PRIEMYSELNÉHO CHLADENIA

Už viac ako polstoročia je na čele vývoja inovatívnych riešení chladenia, ktoré vyhovujú rôznorodým potrebám priemyslu po celom svete.

Produktové správy

SEIFERT SYSTEMS KOMPLEXNÉ RIEŠENIA PRE KAŽDÚ PRIEMYSELNÚ POTREBU

Spoločnosť Seifert Systems ponúka rôznorodý sortiment modelových produktov, aby uspokojila rôzne chladiace potreby rôznych priemyselných odvetví.

blazecut Haciasy systemy seria T
Produktové správy

PROTIPOŽIANY SYSTÉM SÉRIE S NAJNOVŠÍMI TECHNOLÓGIAMI

BlazeCut je výrobca a špecialista na protipožiarnu ochranu systémov, ktorý dodáva najnovšie technológie.

Produktové správy

SIEŤOVÉ ANALYZÁTORY DIRIS A-100 a A-200

Sieťové analyzátory Diris A-100 a A-200 - nástroje na monitorovanie a kontrolu kvality elektrickej energie

Produktové správy

Seifert klimatizácie a chladenie

V našej príručke sa dozviete, aké dôležité je mať v skrinke spotrebiča správnu teplotu. Preskúmame najbežnejšie spôsoby chladenia a bližšie sa pozrieme na jeden z nich. Nielenže pochopíte, ako chladiace systémy fungujú, ale získate aj konkrétne tipy, ako udržať stabilnú teplotu.

Objednávacie číslo Funkcia Hmotnosť Konvenčné tepelný prúd na voľnom vzduchu Ith Menovité izolačné napätie Ui Menovitý prevádzkový prúd Ie (AC15 / 230V) Menovitý prevádzkový prúd Ie (AC21A/22A) Menovitý prevádzkový výkon (AC23A / 3x230V) Menovitý prevádzkový výkon (AC23A / 3x400V) Menovitý prevádzkový výkon (AC3/3x230V) Menovitý prevádzkový výkon (AC3/3x400V) Min. prierez kábla Montáž Plate Počet kontaktov Počet pólov Počet pozícií Rated operating current Ie (DC-1/24 VDC) Štandardy Stupeň krytia prednej strany panelu Stupeň krytia zadnej strany panelu Teplota skladovania do Teplota skladovania od Typ Uhol Vypínací prúd
Mini-cam switches 10A Order number 223505
Prepínač Minicam 10 A "1-0-2" 2-pól C8
Položka:
223506 Skopírované
Stabilný
45 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
4
2
3
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
Changeover switch
45°
2x1,5 mm²

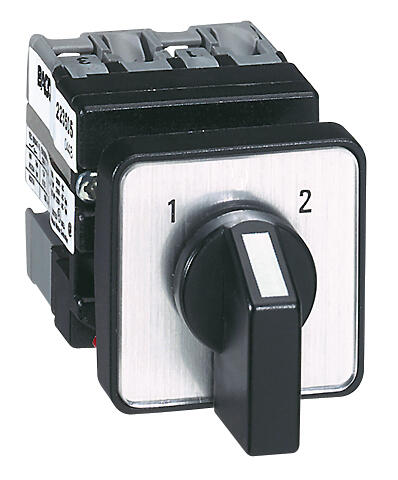

Mini camswitch 223511-14.png
Prepínač Minicam 10 A "1-2" 1-pól D4
Položka:
223511 Skopírované
Stabilný
32 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
2
1
2
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
Changeover switch
90°
2x1,5 mm²

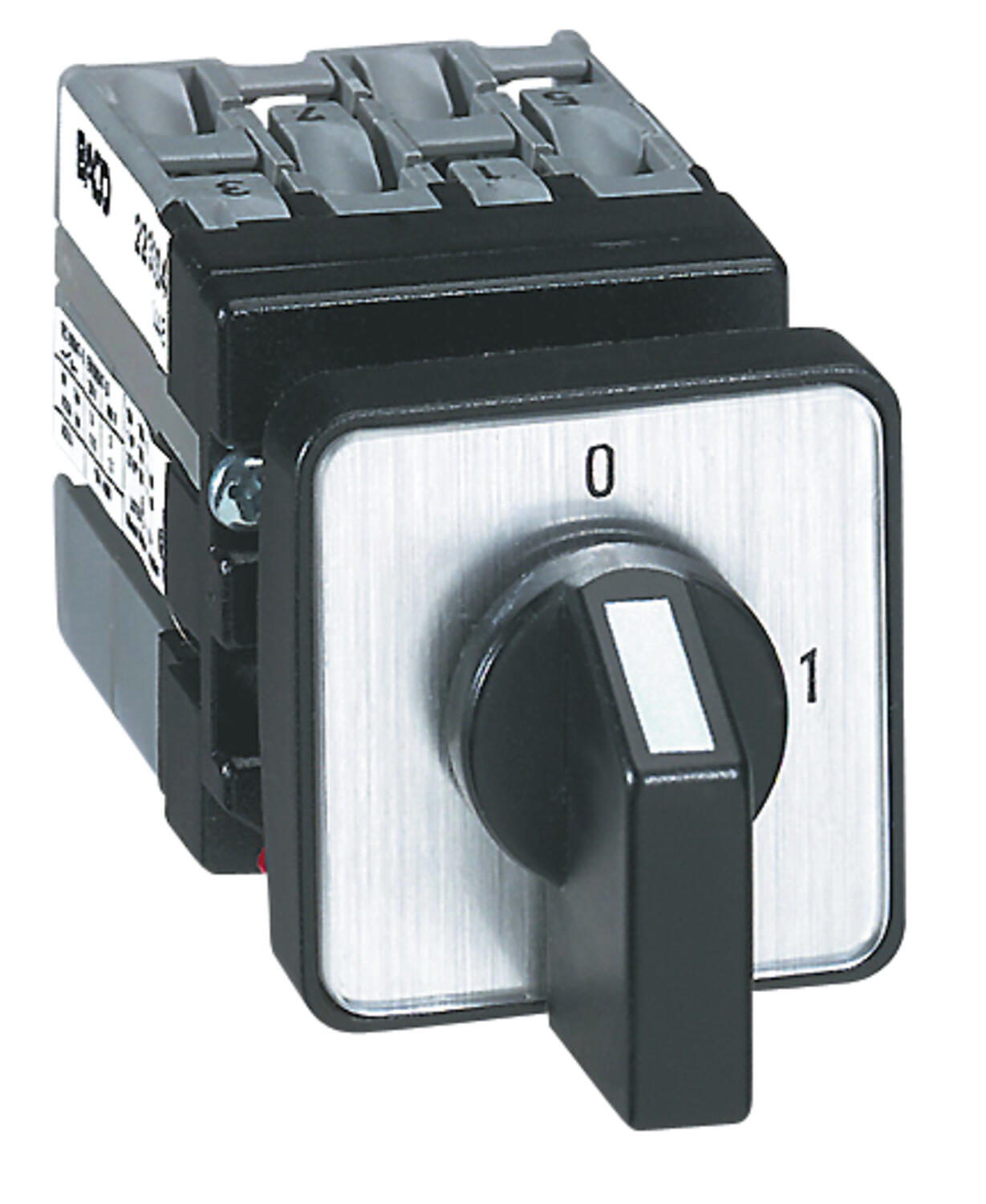

Mini-cam switches 10A Order number 223504
Prepínač Minicam 10 A "0-1" 1-pól A4
Položka:
223501 Skopírované
Stabilný
32 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
1
1
2
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
On-off switch
90°
2x1,5 mm²
Mini-cam switches 10A Order number 223504
Prepínač Minicam 10 A "0-1" 2-pól A4
Položka:
223502 Skopírované
Stabilný
32 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
2
2
2
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
On-off switch
90°
2x1,5 mm²
Mini-cam switches 10A Order number 223504
Prepínač Minicam 10 A "0-1" 3-pól A4
Položka:
223503 Skopírované
Stabilný
45 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
3
3
2
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
On-off switch
90°
2x1,5 mm²
Mini-cam switches 10A Order number 223504
Prepínač Minicam 10 A "0-1" 4-pól A4
Položka:
223504 Skopírované
Stabilný
45 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
4
4
2
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
On-off switch
90°
2x1,5 mm²
Mini-cam switches 10A Order number 223505
Prepínač Minicam 10 A "1-0-2" 1-pól C8
Položka:
223505 Skopírované
Stabilný
32 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
2
1
3
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
Changeover switch
45°
2x1,5 mm²
Mini-cam switches 10A Order number 223505
Prepínač Minicam 10 A "1-0-2" 3-pól C8
Položka:
223507 Skopírované
Stabilný
57 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
6
3
3
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
Changeover switch
45°
2x1,5 mm²
Mini-cam switches 10A Order number 223505
Prepínač Minicam 10 A "1-0-2" 4-pól C8
Položka:
223508 Skopírované
Stabilný
69 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
8
4
3
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
Changeover switch
45°
2x1,5 mm²
Mini camswitch 223511-14.png
Prepínač Minicam 10 A "1-2" 2-pól D4
Položka:
223512 Skopírované
Stabilný
45 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
4
2
2
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
Changeover switch
90°
2x1,5 mm²
Mini camswitch 223511-14.png
Prepínač Minicam 10 A "1-2" 3-pól D4
Položka:
223513 Skopírované
Stabilný
57 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
6
3
2
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
Changeover switch
90°
2x1,5 mm²
Mini camswitch 223511-14.png
Prepínač Minicam 10 A "1-2" 4-pól D4
Položka:
223514 Skopírované
Stabilný
69 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
8
4
2
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
Changeover switch
90°
2x1,5 mm²

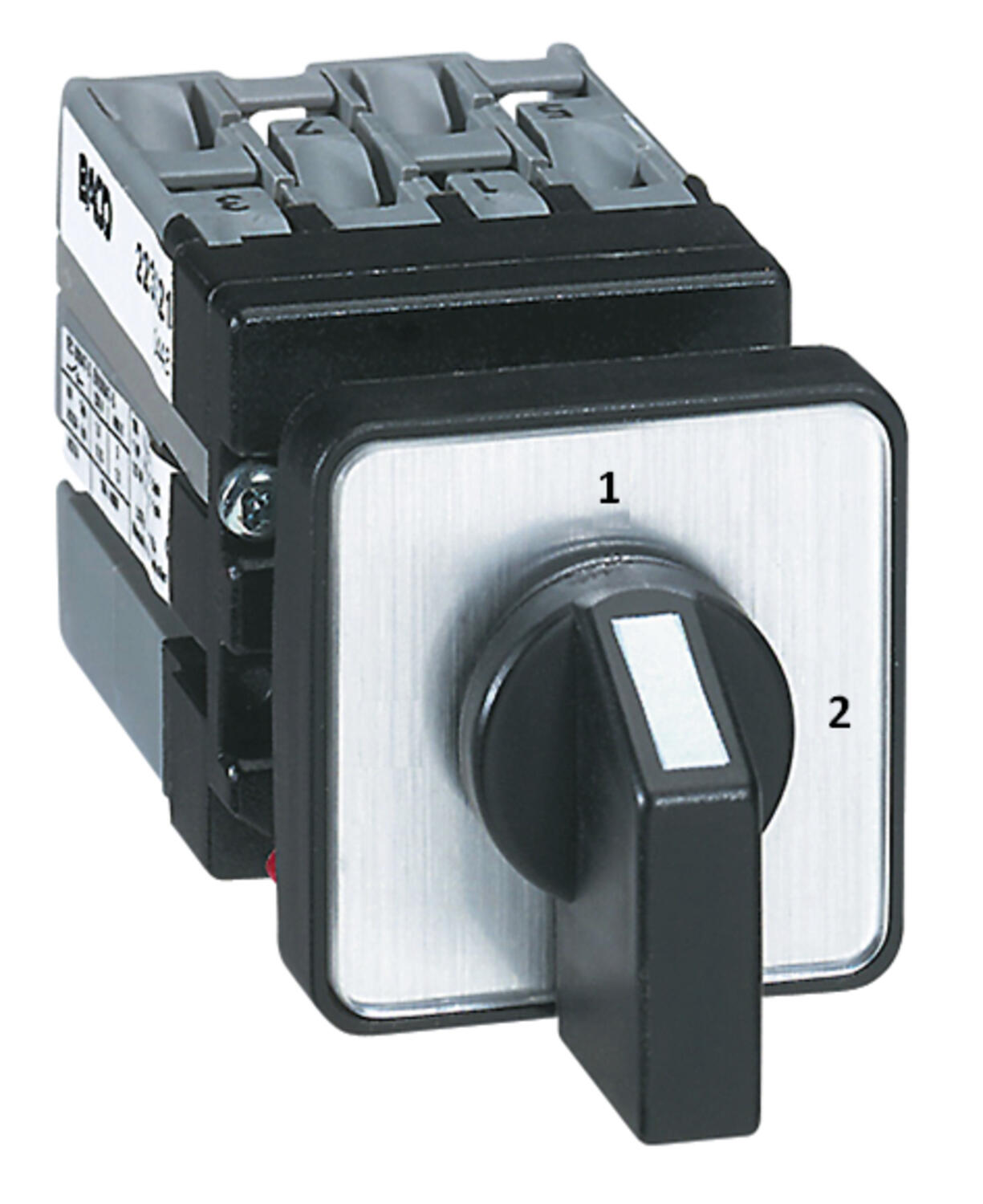

Mini camswitch 223515-17.png
Prepínač Minicam 10 A "1-2-3" 1-pól A4
Položka:
223515 Skopírované
Stabilný
45 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
3
1
3
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
Selector switch
90°
2x1,5 mm²
Mini camswitch 223515-17.png
Prepínač Minicam 10 A "1-2-3" 2-pól A4
Položka:
223516 Skopírované
Stabilný
57 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
6
2
3
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
Selector switch
90°
2x1,5 mm²
Mini camswitch 223515-17.png
Prepínač Minicam 10 A "1-2-3" 3-pól A4
Položka:
223517 Skopírované
Stabilný
82 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
9
3
3
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
Selector switch
90°
2x1,5 mm²
Mini-cam switcher 10A Order number 223515
Prepínač Minicam 10 A "0-1-2-3" 1-pól A4
Položka:
223521 Skopírované
Stabilný
45 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
3
1
4
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
Selector switch
90°
2x1,5 mm²
Mini-cam switcher 10A Order number 223515
Prepínač Minicam 10 A "0-1-2-3" 2-pól A4
Položka:
223522 Skopírované
Stabilný
57 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
6
2
4
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
Selector switch
90°
2x1,5 mm²
Mini-cam switcher 10A Order number 223515
Prepínač Minicam 10 A "0-1-2-3" 3-pól A4
Položka:
223523 Skopírované
Stabilný
82 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
9
3
4
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
Selector switch
90°
2x1,5 mm²
Mini camswitch 223525-26.png
Prepínač Minicam 10 A "1-2-3-4" 1-pól A4
Položka:
223525 Skopírované
Stabilný
45 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
4
1
4
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
Selector switch
90°
2x1,5 mm²
Mini camswitch 223525-26.png
Prepínač Minicam 10 A "1-2-3-4" 2-pól A4
Položka:
223526 Skopírované
Stabilný
69 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
8
2
4
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
Selector switch
90°
2x1,5 mm²

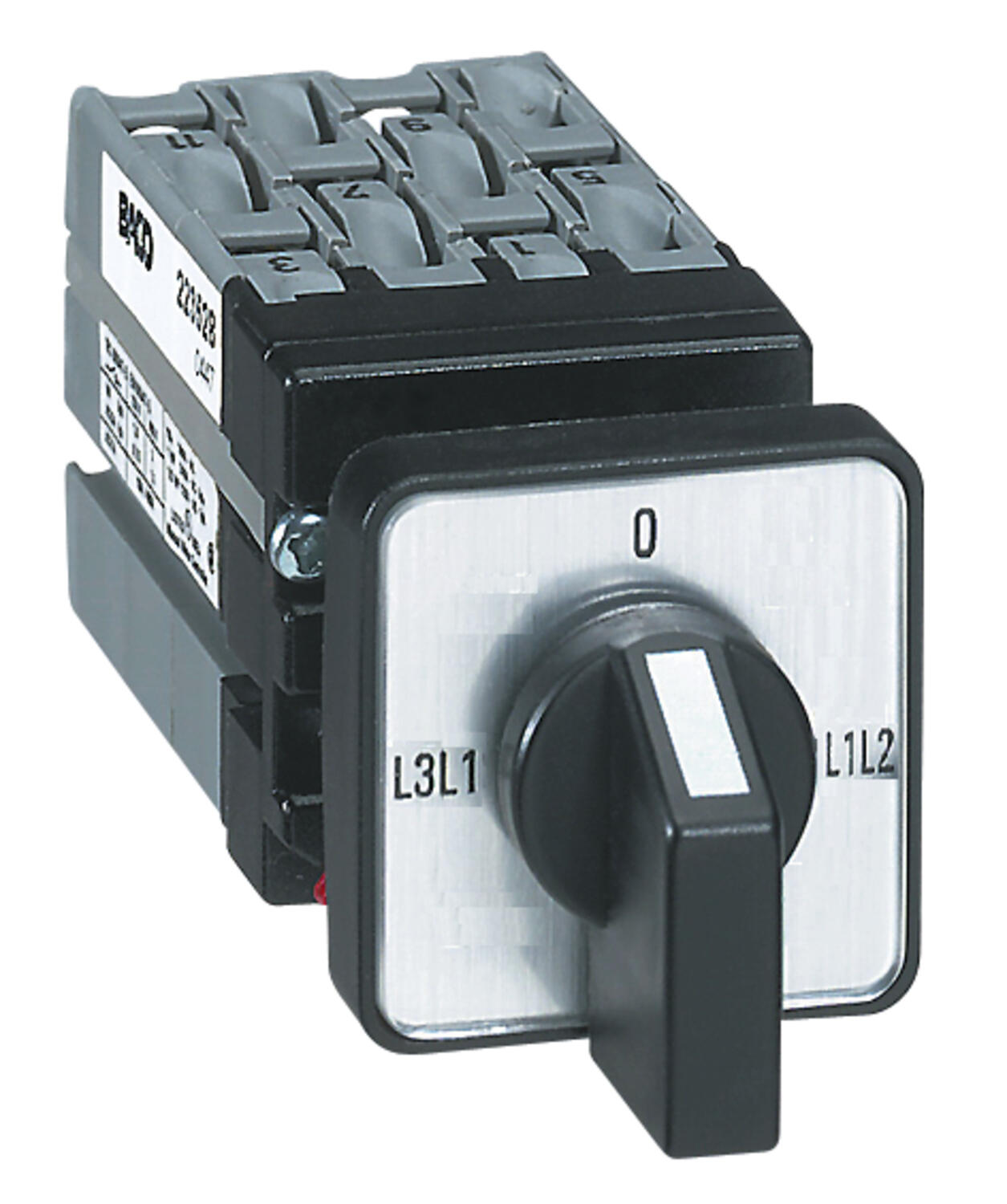

Mini camswitch 223527.tif
Prepínač Minicam 10 A voltmeter
Položka:
223527 Skopírované
Stabilný
45 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
4
1
4
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
Voltmeter switch
90°
2x1,5 mm²

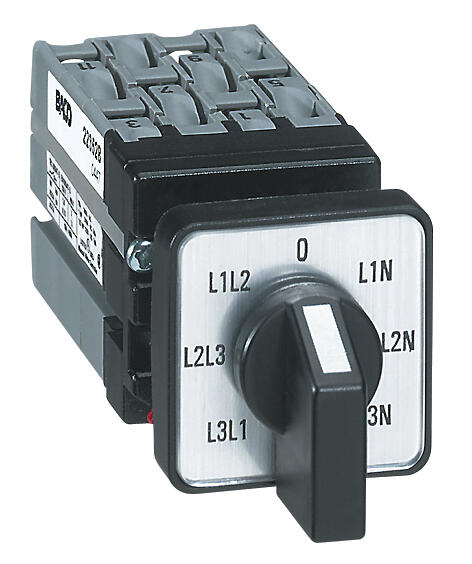

Mini-cam switcher 10A Order number 223527
Prepínač Minicam 10 A voltmetrový s nulou
Položka:
223528 Skopírované
Stabilný
57 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
6
1
7
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
Voltmeter switch
45°
2x1,5 mm²
Mini camswitch 223529.tif
Prepínač Minicam 10 A ampermeter
Položka:
223529 Skopírované
Stabilný
57 g
10 A
500 V
2,5 A
10 A
1,8 kW
3 kW
1,8 kW
2,2 kW
1x0,5 mm²
Single hole mounting Ø16mm/22.5mm
30x30
6
1
4
10 A
CE, CSA 22.2, IEC 60947-3 , IEC 60947-1, UL, UL 508
IP65
IP20
Ammeter switch
90°
2x1,5 mm²

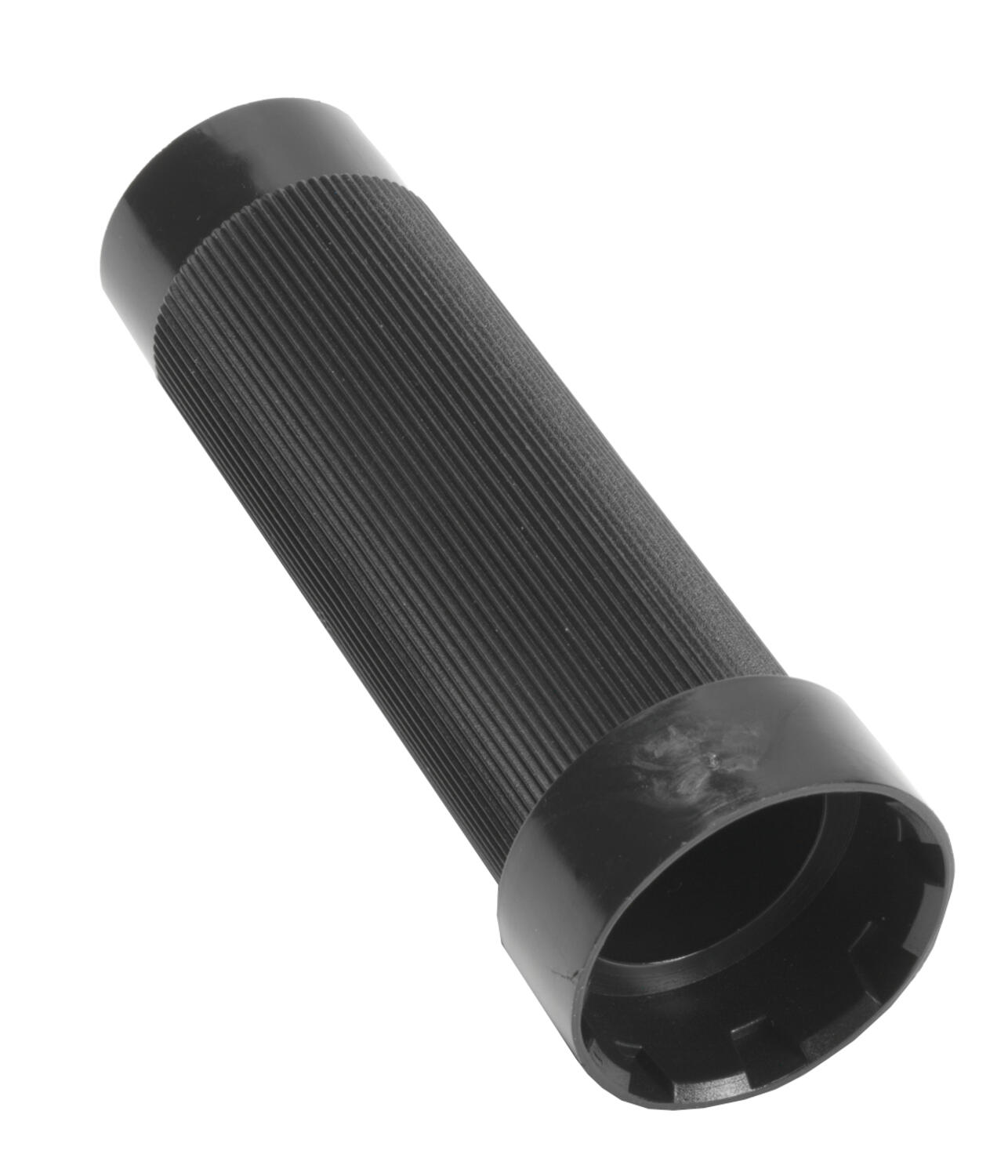

Construction tool for one hole montage on minicam switcher
Prepínac Minicam 10 A mont.nástroje
Položka:
223520 Skopírované
20 g
50 °C
-20 °C

Vybraná varianta

Vyberte variant v zozname

Kontakt

Nataliya Mykyta

+421 332 400 160
Poslať e-mail
Zákaznícky servis
Kontaktujte nás:
+421 332 400 160
Poslať e-mail
Potrebujete pomoc?
Logo

Nastavenia cookies oemautomatic.sk

Súbory cookies nám pomáhajú zlepšovať vašu skúsenosť s nami a preto, aby sme mohli narábať s prihlasovacími údajmi, ponúkať personalizovaný obsah a pre základnú funkčnosť tejto webovej stránky používame niektoré súbory cookies.

Nikdy nebudeme predávať žiadne informácie o vás.

Môžete akceptovať všetky súbory cookies alebo prispôsobiť svoje preferencie pre súbory cookies, môžete tiež kedykoľvek zmeniť svoje preferencie týkajúce sa súborov cookies návštevou našej kontaktnej stránky.


Nevyhnutné súbory cookies

Tieto súbory cookies sú nevyhnutné pre fungovanie webovej stránky a nemožno ich v našich systémoch vypnúť. Zvyčajne sa používajú iba v reakcií na akcie, ktoré ste vykonali v súvislosti so žiadosťou o službu, napríklad pri nastavovaní osobných preferencií, prihlásení alebo pri vyplnení formulára.

Súbory cookies pre analýzu a meranie

Tieto súbory nám umožňujú počítať počet návštev a zdroje návštevnosti, aby sme mohli merať a zlepšovať výkonnosť našej webovej stránky. Pomáhajú nám zistiť, ktoré stránky sú viac či menej populárne a ako sa návštevníci po stránke pohybujú. Informácie, ktoré tieto cookies zhromažďujú sú agregované, a teda úplne anonymné. Ak tieto cookies nepovolíte, nevieme, kedy ste navštívili našu webovú stránku.

Marketingové súbory cookies

Tieto súbory cookies môžu pridať naši partneri. Môžu ich použiť na vytvorenie vášho profilu na základe vašich záujmov, aby vám mohli zobrazovať relevantnejšie informácie. Neuchovávajú žiadne osobné informácie – iba informácie o vašom prehliadači a zariadení. Ak tieto cookies neprijmete, budete mať všeobecnejšie a menej prispôsobené užívateľské prostredie.
