BACO

Odpojovač 32 A

Reverso odpojovače záťaže sú vhodné pre napätie do 690 V, s rozpínacou kapacitou a 7+7 mm vzduchovými medzerami medzi kontaktmi pre spoľahlivú funkciu. Pripojovacie svorky sa dajú inštalovať na panel alebo DIN lištu, spínač sa upevňuje skrutkami/otvormi 22 mm, alebo zadným úchytkom/prodlužovacou sadou. Bezpečnostná sada 0174249 zabráni otvoreniu v stave 1. Telo spínača, kontakty, spojovacie moduly sú vo troch veľkostiach, signálne kontakty unifikované. Pripojenie chránené (IP20), možno doplniť kryty.
  • Maximálna variabilita - montáž na lištu alebo do panelu
  • Systém "stavebnice" - prídavné kontakty, predĺženie, štítky, atď...
  • Veľké množstvo doplnkov
  • Vzduchová medzera medzi kontaktmi 7+7 mm
  • Rôzne varianty doplnkov

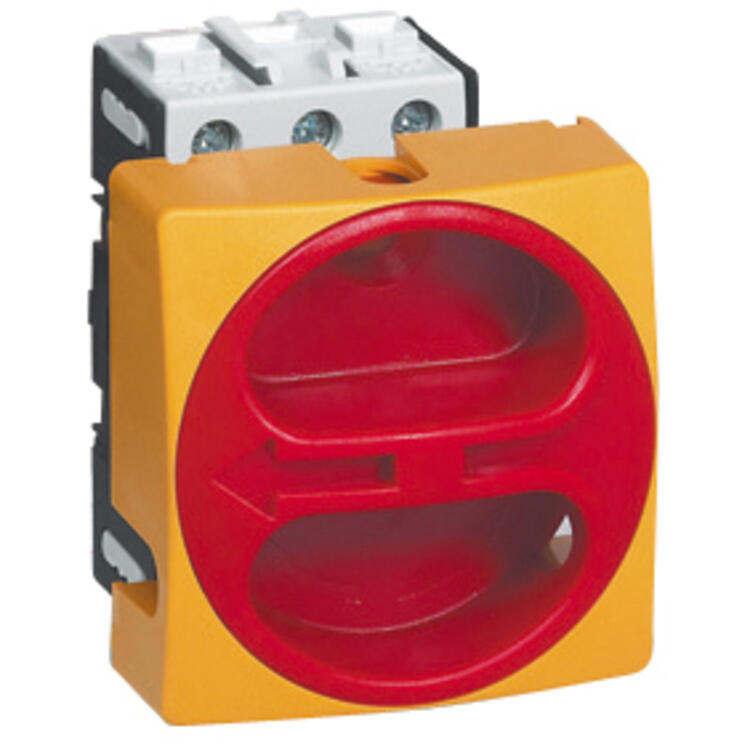

0172001 - Odpojovač záťaže 25 A, 3-pól. podsviet. žltý/červ.

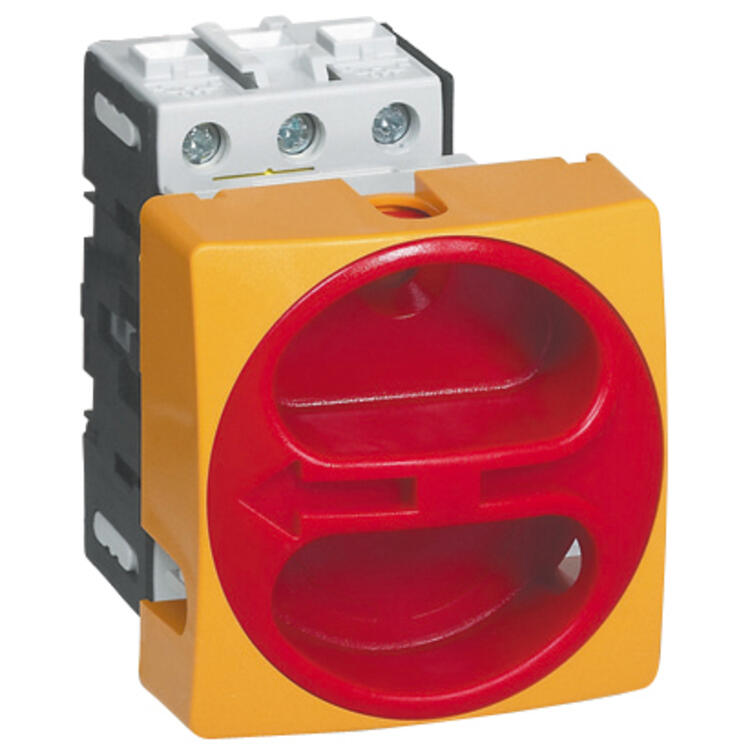

0172003

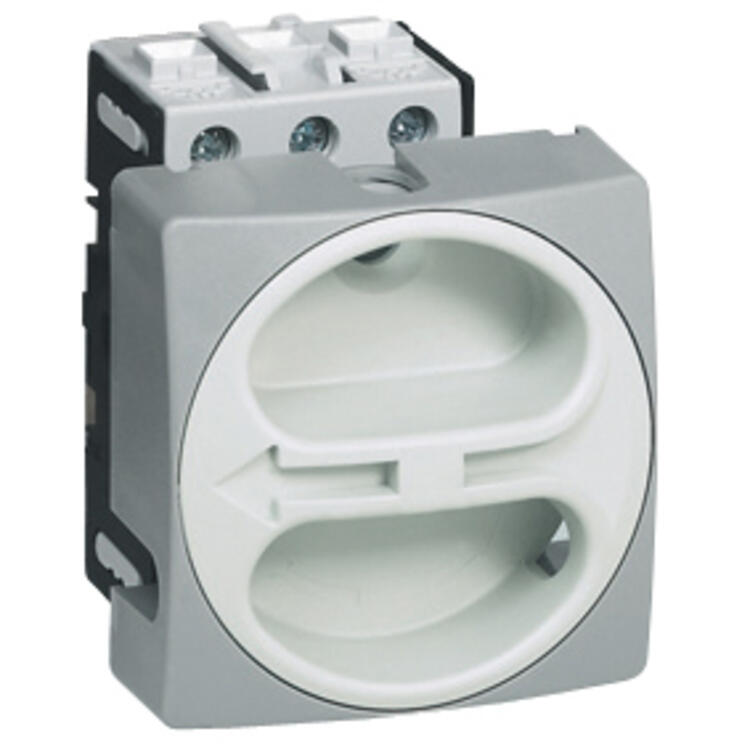

0174001 - Odpojovač záťaže 25 A, 3-pól. podsviet. šedý

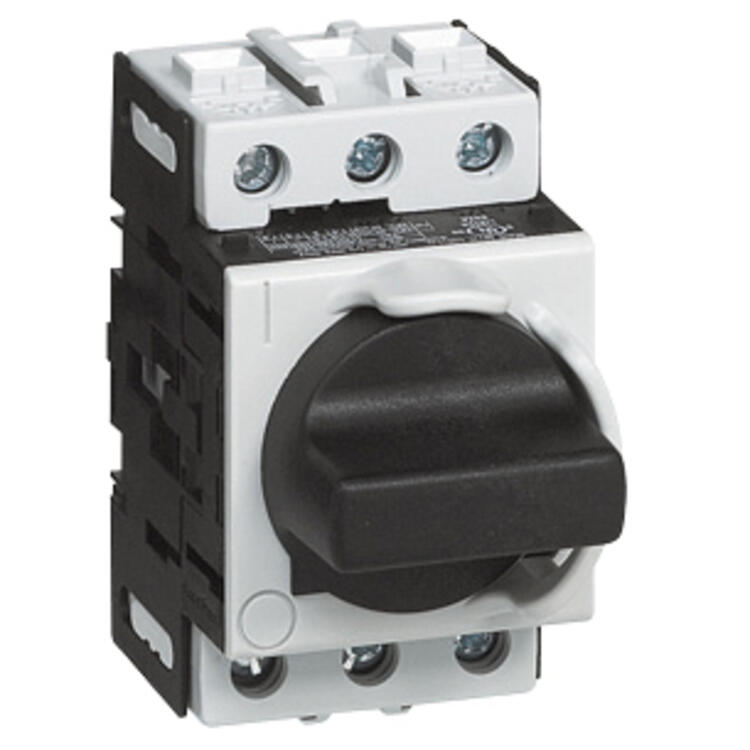

0174005 - Odpojovač záťaže 25 A, 3-pól. "NORM" šedý

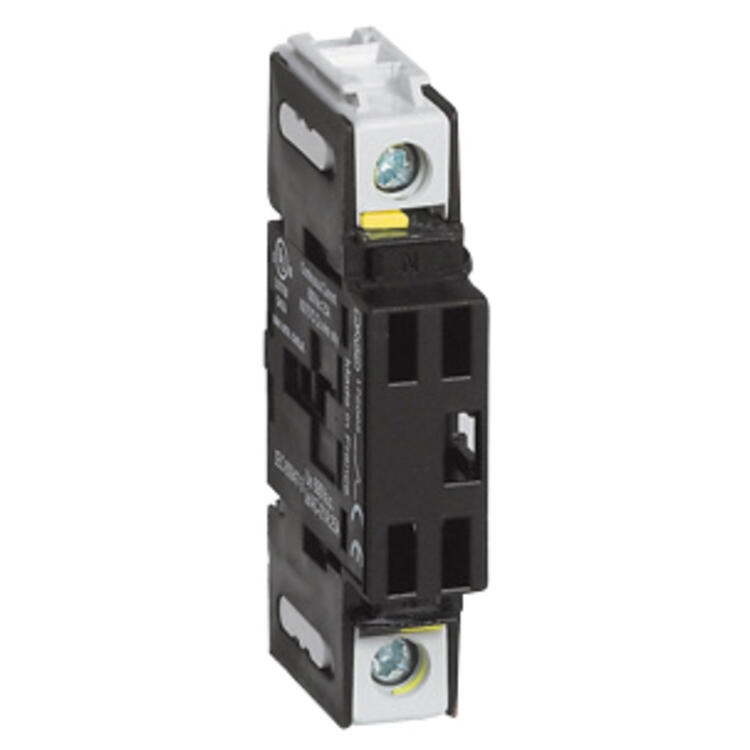

0172065 - N-pól. REVERSO 25 A (V1) príd.

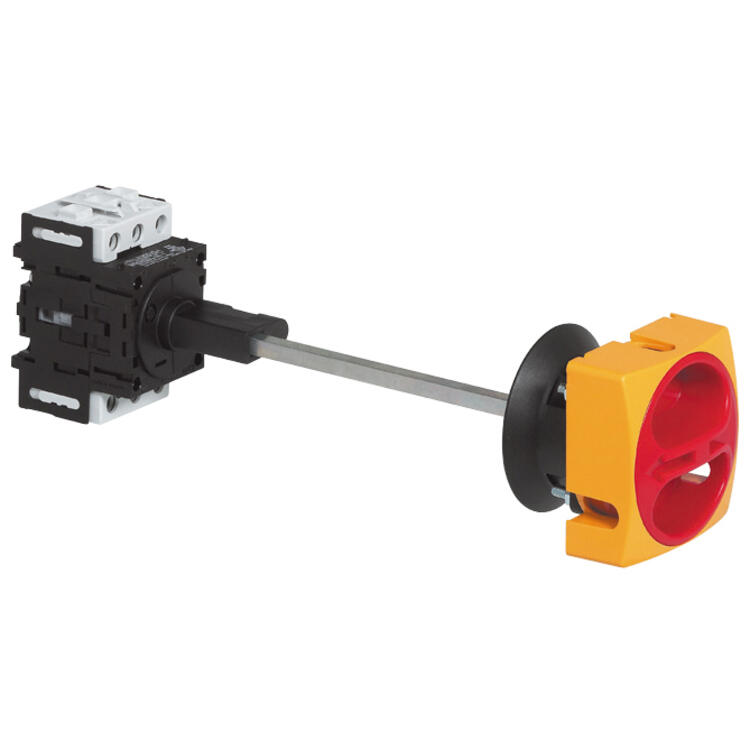

0165009 - Odpojovač záťaže 25 A, 3-pól. 125-250 mm žltá/červ.

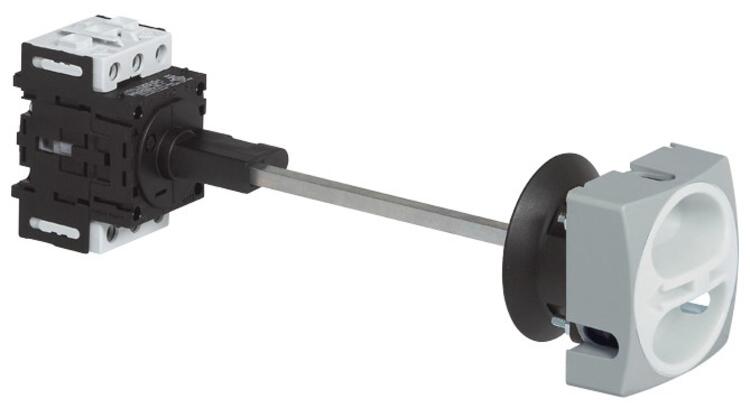

0168009 - Odpojovač záťaže 25 A, 3-pól. 125-250 mm šedá

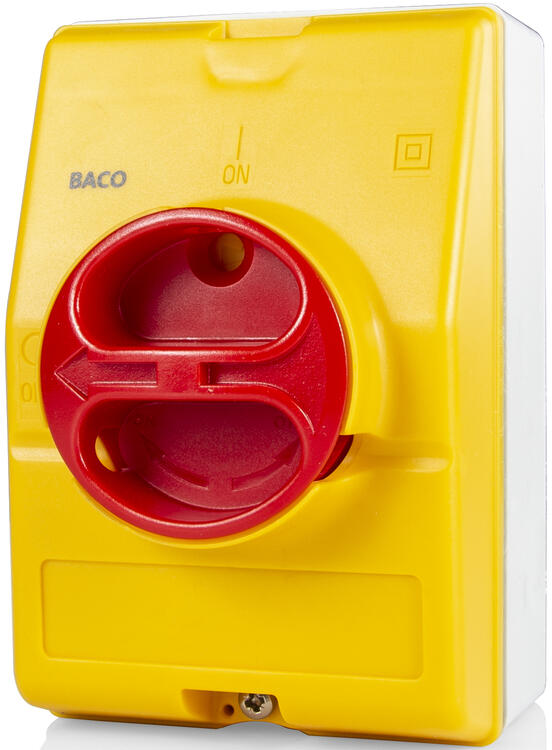

0172061 - Hlavný vypínač 25 A 3-pól. žltý/červ.

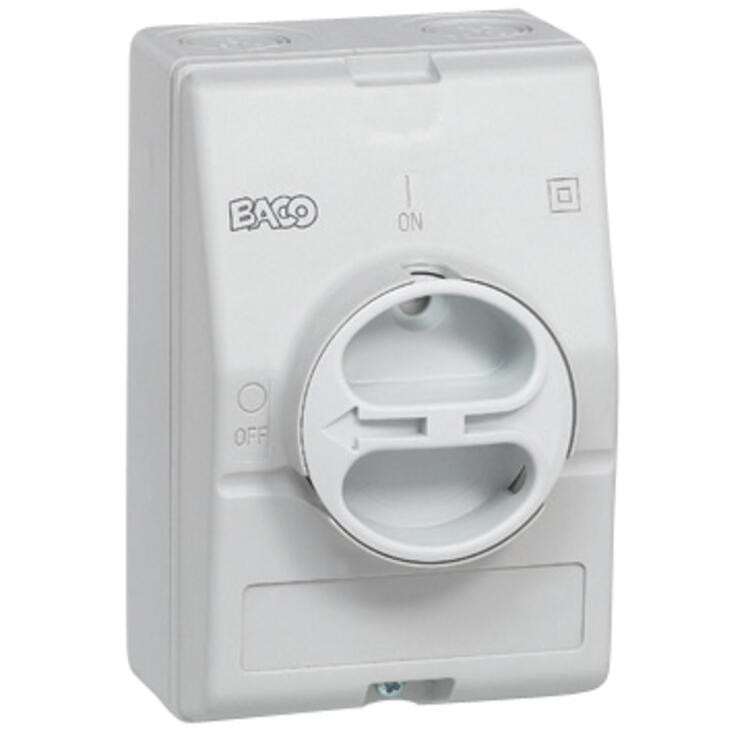

0174061 - Hlavný vypínač 25 A 3-pól. šedý

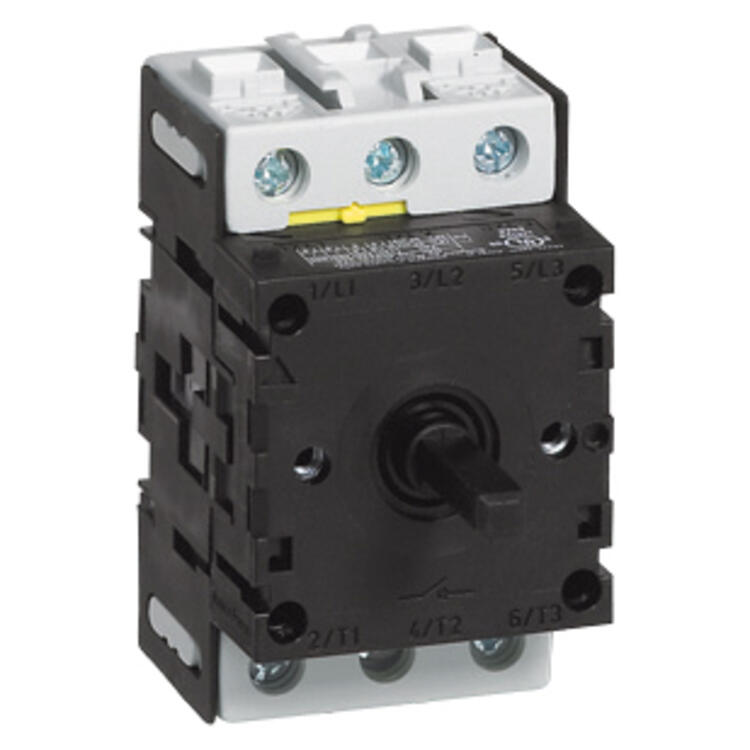

0172000 - Odpojovač záťaže 25 A 3-pól. skriňový vypínač

Vybraná varianta

Vybraná varianta

Špecifikácia

Farba Červená / žltá
Konvenčné tepelný prúd na voľnom vzduchu Ith 32 A
Konvenčné uzavretý tepelný prúd Ithe 25 A
Krátkodobá skratová odolnosť Icw 430 A
Mechanická životnosť AC20 (v miliónoch) 0.1
Menovitá kapacita (Aeff / 400V) 710 A
Menovitá skratovacej kapacita Icm (kA peak / 400V) 1 kA
Menovitá vypínacia schopnosť (Aeff / 400V) 330 A
Menovité impulzné výdržné napätie Uimp 6 kV
Menovité izolačné napätie Ui 690 V
Menovitý neprerušovaný prúd Iu 32 A
Menovitý prevádzkový prúd Ie (AC15 / 230V) 6 A
Menovitý prevádzkový prúd Ie (AC15 / 400V) 4 A
Menovitý prevádzkový prúd Ie (AC21A/22A) 32 A
Menovitý prevádzkový výkon (AC23A / 3x230V) 5,5 kW
Menovitý prevádzkový výkon (AC23A / 3x400V) 11 kW
Menovitý prevádzkový výkon (AC23A / 3x500V) 11 kW
Menovitý prevádzkový výkon (AC23A / 3x690V) 11 kW
Menovitý prevádzkový výkon (AC3/3x230V) 4 kW
Menovitý prevádzkový výkon (AC3/3x400V) 7,5 kW
Menovitý prevádzkový výkon (AC3/3x500V) 7,5 kW
Menovitý prevádzkový výkon (AC3/3x690V) 7,5 kW
Montáž Skrutkovať, DIN lišta 35 mm
Počet pólov 3
Prevádzková teplota max. 70 °C
Prevádzková teplota min. -30 °C
Prierez vodiča max. 6 mm²
Prierez vodiča min. 0.75 mm²
Pripojenie pevného vodiča max 10 mm²
Skratový prúd (kAeff / 400 V) 10 kA
Skratový prúd s poistkou gl / gG (A) 32 A
Štandardy CSA 22.2, IEC 60947-3 , UL 508
Stupeň krytia prednej strany panelu IP40
Stupeň krytia zadnej strany panelu IPxxB
Teplota skladovania do 70 °C
Teplota skladovania od -30 °C
Typ Spínač a rukoväť
Vypínací prúd 32 A
Zhoda s normami CB, cUL, UL

Popis produktu

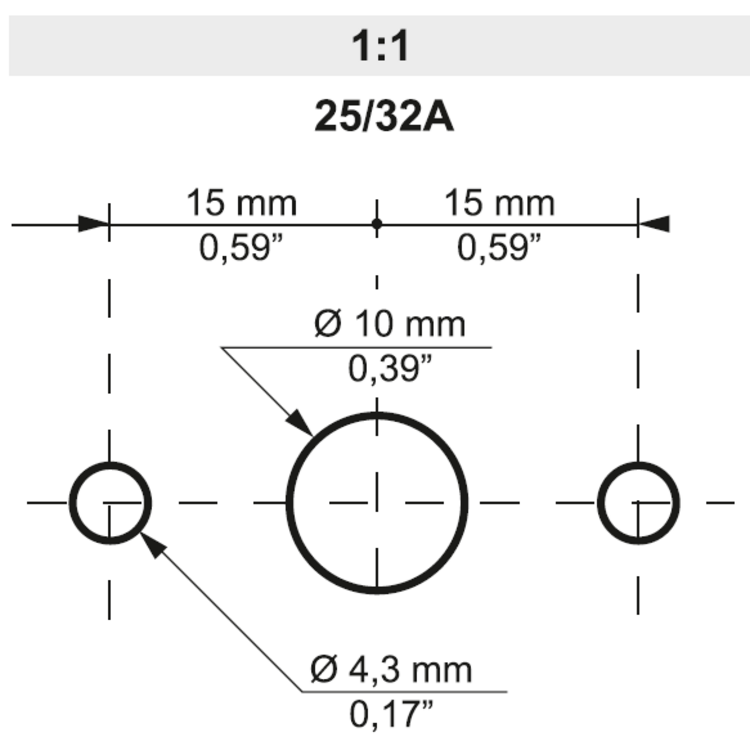

Odpojovače záťaže Reverso je možné používať pre napätie až do 690 V. Umožňuje to rozpínacia kapacita a veľká vzduchová medzera medzi kontaktmi 7+7 mm. Vďaka patentovanej konštrukcii pripojovacích svoriek je možná montáž toho istého spínača na paneli rozvádzača alebo na DIN lište. Podľa typu páčky je možné spínač pri montáži do panelu upevniť pomocou skrutiek, alebo inštalovať do jedného otvoru priemeru 22 mm.





Montáž je možné vykonať aj pomocou úchytu pre zadnú montáž. Ďalšou možnosťou je montáž s predlžovacou sadou, kedy spínač je vo vnútri rozvádzača a na jeho paneli je len páčka. Pokiaľ je vyžadované, aby dvere nebolo možné otvoriť, pokiaľ je spínač nastavený v polohe 1, je možné prikúpiť sadu 0174249.

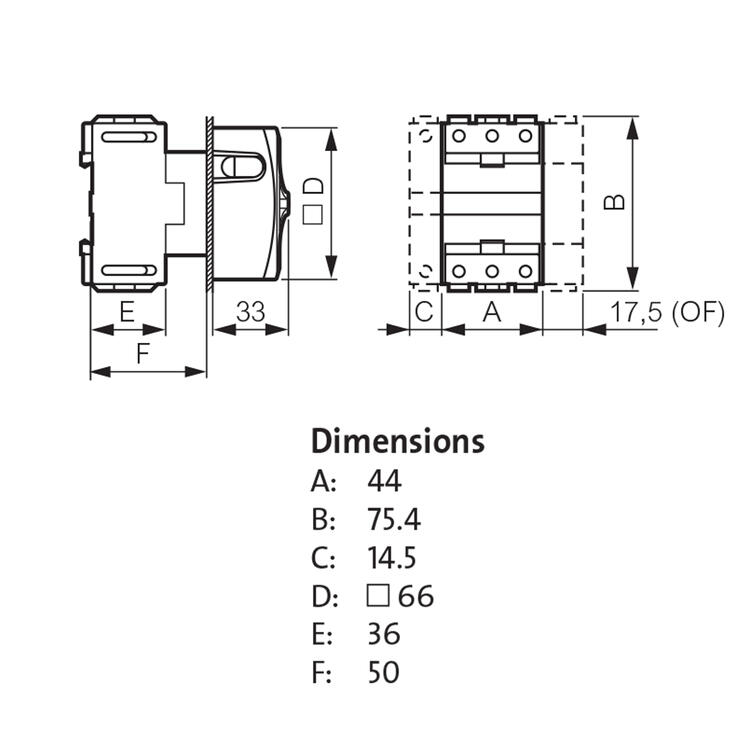

Telo spínača, ďalšie kontakty a spojovacie moduly sú dostupné v troch rôznych fyzických veľkostiach: Veľkosť 1 pre 25-32 A, veľkosť 2 pre 50-63 A, a veľkosť 3 pre 80-100 A. Signálne kontakty majú naproti tomu rovnakú veľkosť pre všetkých veľkosti tela. Všetky pripojenia sú chránené proti dotyku (IP20), ale môžu byť tiež opatrené zvláštnymi krytmi, ktoré sa nasunú na svorky.
