ENTRELEC

DB4/6.... ADO, DB4/8... ADO

Šírka 6 mm
Spodná montáž

ADO-pre prierez vodiča 0.34 - 1.5 mm²



Šírka 8 mm
Spodná montáž pomocou skrutiek

ADO-pre prierez vodiča 1 - 2.5 mm²



Možnosť pripojenia dvoch vodičov do jednej svorky.

* Otvory: 8 mm svorkovnica



Prečítajte si viac

29950507 - DB4/6.ADO Mini Basemounted.

Illustration on Miniblock ADO-screw

29950701 - DB4/6.N.ADO Mini Basemounted.modrá

Illustration on Miniblock ADO-screw

29951124 - DB4/8.N.ADO Mini Basemounted.modrá

Vybraná varianta

ENTRELEC.eps

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Balenie 100 ks
Dĺžka odizolovania 9,5 mm
Farba Šedá
Hĺbka 31 mm
Impulzné výdržné napätie 8000 V
Materiál Polyamid
Max. prierez lankového vodiča ADO svorky podľa IEC 1,5 mm²
Max. prierez lankového vodiča podľa IEC 4 mm²
Max. prierez pevného vodiča ADO svorky podľa IEC 0,34 mm²
Max. prierez pevného vodiča ADO svorky podľa IEC 1,5 mm²
Max. prierez pevného vodiča podľa IEC 4 mm²
Max. uťahovací moment 0,8
Menovité napätie podľa IEC 800 V
Menovité napätie podľa UL 600 V
Menovitý prierez podľa IEC 1,5 mm²
Menovitý prierez podľa UL 16 AWG
Menovitý prúd podľa IEC 17,5 A
Menovitý prúd podľa UL 20 A
Min. prierez lankového vodiča ADO svorky podľa IEC 0,34 mm²
Min. prierez lankového vodiča podľa IEC 0,22 mm²
Min. prierez pevného vodiče podľa IEC 0,2 mm²
Min. uťahovací moment 0,5
Odporúčaný plochý skrutkovač 4 Ø mm
Počet pripojení 2 ks
Šírka 6 mm
Trieda krytia IP20
Výška 33,5 mm
Zhoda s normami CE, Gost R, RoHS, USR CNR

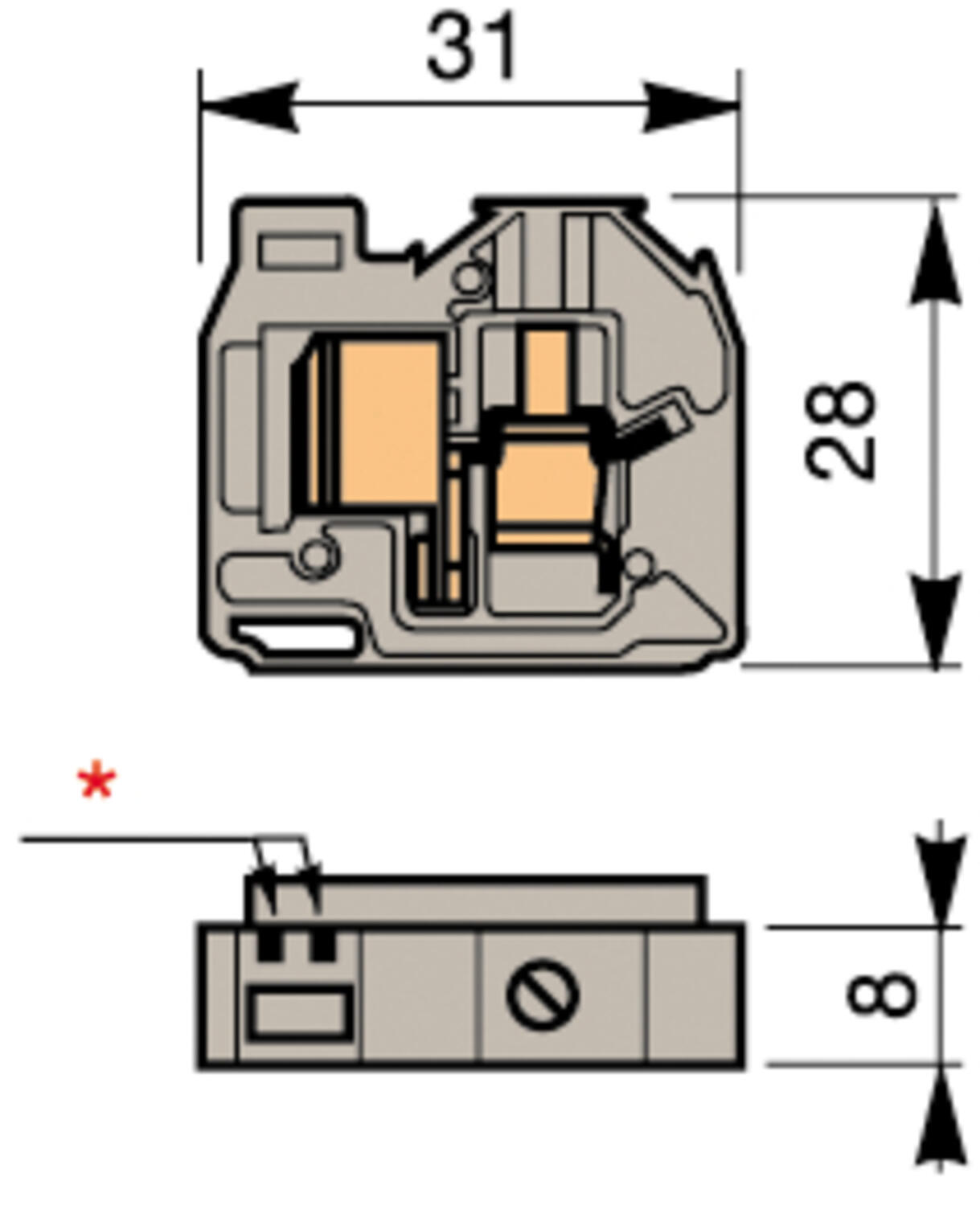

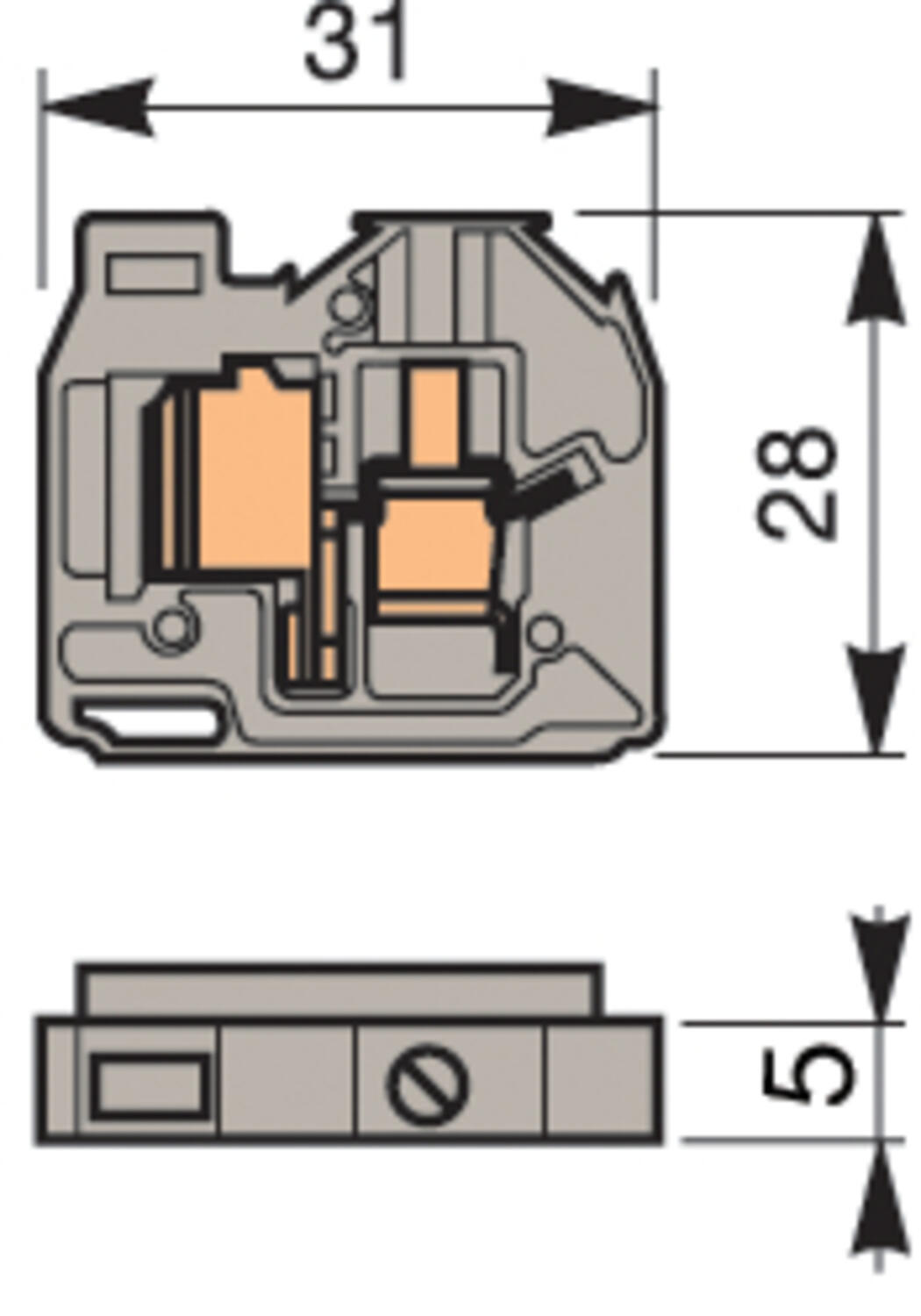

Rozmery a pripojenie

Illustration on Miniblock ADO-screw

29950701 - DB4/6.N.ADO Mini Basemounted.modrá

Popis produktu

Šírka 6 mm
Spodná montáž

ADO-pre prierez vodiča 0.34 - 1.5 mm²



Šírka 8 mm
Spodná montáž pomocou skrutiek

ADO-pre prierez vodiča 1 - 2.5 mm²



Možnosť pripojenia dvoch vodičov do jednej svorky.

* Otvory: 8 mm svorkovnica



Príslušenstvo

Produktové správy

Chyťte slnko do svojej siete

Pri fotovoltaických aplikáciách je dôležité mať spoľahlivé a účinné elektrické komponenty, ktoré odolávajú náročným podmienkam prostredia a poskytujú optimálny výkon. Tri popredné spoločnosti, Mersen, TE Connectivity a SOCOMEC, ponúkajú množstvo produktov určených špeciálne pre fotovoltaické aplikácie.

OEM Automatic Open Days 2025
Události

OEM AUTOMATIC OPEN DAYS 2025

Akcia ponúka príležitosť na stretnutie s našimi inovatívnymi produktmi aj expertmi na aplikácie. Uvidíte dynamické prezentácie najnovších výrobkov, ktoré dokážu digitálne transformovať Vašu prevádzku, zaistiť bezpečnosť strojných zariadení a ďalšie rôzne systémy pre automatizáciu strojov a riešení. Návštevu si môžete spríjemniť skvelým jedlom a pitím, ktoré bude k dispozícii formou rautu.

Seifert Systems Priemyselne chladenia
Produktové správy

SEIFERT SYSTEMS PRIEKOPNÍK V OBLASTI PRIEMYSELNÉHO CHLADENIA

Už viac ako polstoročia je na čele vývoja inovatívnych riešení chladenia, ktoré vyhovujú rôznorodým potrebám priemyslu po celom svete.

Produktové správy

SEIFERT SYSTEMS KOMPLEXNÉ RIEŠENIA PRE KAŽDÚ PRIEMYSELNÚ POTREBU

Spoločnosť Seifert Systems ponúka rôznorodý sortiment modelových produktov, aby uspokojila rôzne chladiace potreby rôznych priemyselných odvetví.

blazecut Haciasy systemy seria T
Produktové správy

PROTIPOŽIANY SYSTÉM SÉRIE S NAJNOVŠÍMI TECHNOLÓGIAMI

BlazeCut je výrobca a špecialista na protipožiarnu ochranu systémov, ktorý dodáva najnovšie technológie.

Produktové správy

SIEŤOVÉ ANALYZÁTORY DIRIS A-100 a A-200

Sieťové analyzátory Diris A-100 a A-200 - nástroje na monitorovanie a kontrolu kvality elektrickej energie

Objednávacie číslo Balenie Dĺžka odizolovania Farba Hĺbka Impulzné výdržné napätie Materiál Max. prierez lankového vodiča ADO svorky podľa IEC Max. prierez lankového vodiča podľa IEC Max. prierez pevného vodiča ADO svorky podľa IEC Max. prierez pevného vodiča ADO svorky podľa IEC Max. prierez pevného vodiča podľa IEC Max. uťahovací moment Menovité napätie podľa IEC Menovité napätie podľa UL Menovitý prierez podľa IEC Menovitý prierez podľa UL Menovitý prúd podľa IEC Menovitý prúd podľa UL Min. prierez lankového vodiča ADO svorky podľa IEC Min. prierez lankového vodiča podľa IEC Min. prierez pevného vodiče podľa IEC Min. uťahovací moment Odporúčaný plochý skrutkovač Počet pripojení Šírka Trieda krytia Výška Zhoda s normami
DB4/6.ADO Mini Basemounted.
Položka:
29950507 Skopírované
100 ks
9,5 mm
Šedá
31 mm
8000 V
Polyamid
1,5 mm²
4 mm²
0,34 mm²
1,5 mm²
4 mm²
0,8
800 V
600 V
1,5 mm²
16 AWG
17,5 A
20 A
0,34 mm²
0,22 mm²
0,2 mm²
0,5
4 Ø mm
2 ks
6 mm
IP20
33,5 mm
CE, Gost R, RoHS, USR CNR
Illustration on Miniblock ADO-screw
DB4/6.N.ADO Mini Basemounted.modrá
Položka:
29950701 Skopírované
100 ks
9,5 mm
Modrá
31 mm
8000 V
Polyamid
1,5 mm²
4 mm²
0,34 mm²
1,5 mm²
4 mm²
0,8
800 V
600 V
1,5 mm²
16 AWG
17,5 A
20 A
0,34 mm²
0,22 mm²
0,2 mm²
0,5
4 Ø mm
2 ks
6 mm
IP20
33,5 mm
CE, Gost R, RoHS, USR CNR
DB4/6.ADO Mini Basemounted.oranž.
Položka:
29950600 Skopírované
DB4/6.PI.ADO Mini uzemňovacia, spodná montáž
Položka:
29950812 Skopírované
100 ks
9,5 mm
Žlto-zelená
31 mm
8000 V
Polyamid
1,5 mm²
4 mm²
0,34 mm²
1,5 mm²
4 mm²
0,8
800 V
600 V
1,5 mm²
16 AWG
17,5 A
20 A
0,34 mm²
0,22 mm²
0,2 mm²
0,5
4 Ø mm
2 ks
6 mm
IP20
33,5 mm
CE, Gost R, RoHS, USR CNR
Illustration on Miniblock ADO-screw
DB4/8.ADO Mini Basemounted.sivá
Položka:
29950919 Skopírované
100 ks
9,5 mm
Šedá
31 mm
8000 V
Polyamid
2,5 mm²
4 mm²
1 mm²
2,5 mm²
4 mm²
0,8
800 V
600 V
2,5 mm²
14 AWG
24 A
25 A
1 mm²
0,22 mm²
0,2 mm²
0,5
4 Ø mm
2 ks
8 mm
IP20
28 mm
CE, Gost R, RoHS, USR CNR
Illustration on Miniblock ADO-screw
DB4/8.N.ADO Mini Basemounted.modrá
Položka:
29951124 Skopírované
100 ks
9,5 mm
Modrá
31 mm
8000 V
Polyamid
2,5 mm²
4 mm²
1 mm²
2,5 mm²
4 mm²
0,8
800 V
600 V
2,5 mm²
14 AWG
24 A
25 A
1 mm²
0,22 mm²
0,2 mm²
0,5
4 Ø mm
2 ks
8 mm
IP20
28 mm
CE, Gost R, RoHS, USR CNR
DB4/8.ADO Mini Basemounted.oranž.
Položka:
29951007 Skopírované
DB4/8.PI.ADO Mini uzemňovacia svorka bez ukostrenia, spodná montáž
Položka:
29951225 Skopírované
100 ks
9,5 mm
Žlto-zelená
31 mm
8000 V
Polyamid
1,5 mm²
4 mm²
0,34 mm²
1,5 mm²
4 mm²
0,8
800 V
600 V
1,5 mm²
16 AWG
17,5 A
20 A
0,34 mm²
0,22 mm²
0,2 mm²
0,5
4 Ø mm
2 ks
6 mm
IP20
33,5 mm
CE, Gost R, RoHS, USR CNR

Vybraná varianta

Vyberte variant v zozname
