4-kontaktné relé C9

Séria C9

Univerzálne použiteľné elektromagnetické relé. V ponuke sú tiež pozlátené kontakty na spínanie malých prúdov a bistabilné relé.





Prečítajte si viac
  • Testovacie tlačidlo - farba podľa napätia cievky
  • Štítok s možnosťou špeciálneho popisu počas výroby
  • Mechanický indikátor
  • Ochranné prvky súčasťou zabudovaného plošného spoja

C9A42FX110D

Vybraná varianta

Releco_2019.eps

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Doba uvoľnenia 6 ms
Doba uvoľnenia + potlačenie odskoku 7 ms
Frekvencia 50 Hz
Hmotnosť 43 g
Izolácia kontakt / cievka 2000 V
Izolácia kontakt / kontakt 2500 V
Materiál kontaktu AgNi + 0,2 µ Au
Menovité napätie cievky AC 24 V AC
Min. spínacie napätie 250 V
Odporová záťaž 110 V DC Max 50 W
Odporová záťaž 24 V DC max. 100 W
Odporúčaná min. záťaž 10 mA/10 V
Odporúčaný moment utiahnutia 5 A/250V AC-1; 5 A/30 V DC-1
OFF napätia Un Max 0,25
Počet kontaktov 4
Pracovné napätie 0,8-1,1
Prepäťový prúd (20 ms) 15 A
Prevádzková teplota max. 60 °C
Prevádzková teplota min. -40 °C
Teplota skladovania do 80 °C
Teplota skladovania od -40 °C
Trieda krytia IP40
Vypínací prúd 5 A
Vyrovnávací efekt 1,2 VA
Zhoda s normami CE, Gost R, RoHS, CCC, CSA, Lloyd´s, UL

K stiahnutiu

Rozmery a pripojenie

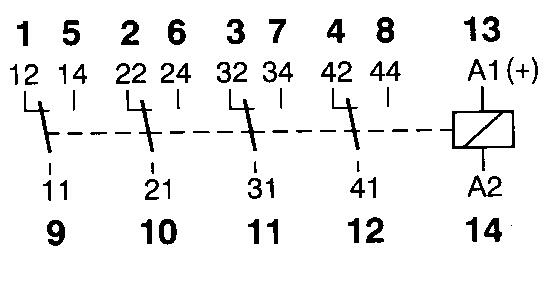

Coil value drawing to C9-A41

C9A41125D


C9A41125D

Dimension C9

Výkresy

Popis produktu

Univerzálne použiteľné elektromagnetické relé. V ponuke sú tiež pozlátené kontakty na spínanie malých prúdov a bistabilné relé.





Príslušenstvo
