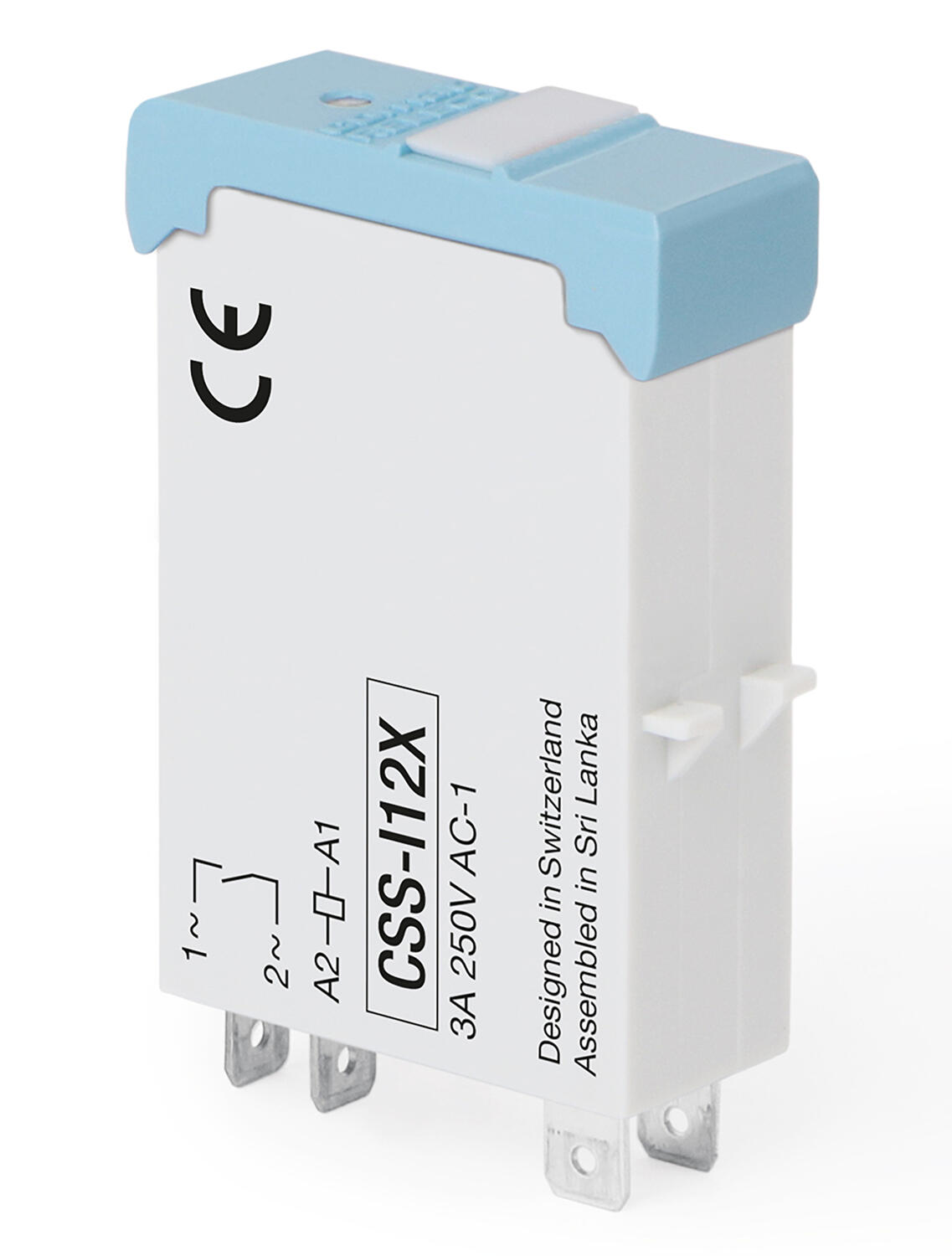

Comat Releco Statické relé CSS
Statické relé je polovodičový prvok, ktorý zabezpečuje spínanie záťaže pomocou riadiaceho signálu. Toto relé nemá žiadné pohyblivé časti, pri ktorých by dochádzalo k elektrickému alebo mechanickému opotrebovaniu a má preto dlhú životnosť. Relé je bezhlučné, umožňuje rýchle zopnutie a rozopnutie a výborne sa hodí pre takéto oblasti použitia, kde dochádza k častému spínaniu. Séria CSS je určená pre montáž do pätice, pre prepojenie hrebenou možno použiť pätice S-10M, ktoré majú zdvojenú svorku A2.
Technické parametre
Typ | CSS DC | CSS AC | CSS AZ |
|
|
|
|
|
|
|
|
Vstupné napätie | 5-32 V DC | 5-32 V DC | 5-32 V DC |
Úroveň napätia pre rozopnutie | 2.5 V | 2.5 V | 2.5 V |
Vstupný prúd | 2-4 mA | 5-15 mA | 5-15 mA |
Max. spínací prúd | 2 A | 3 A | 3 A |
Max. spínané napätie | 5-50 V ss | 24-250 V st | 24-250 V st |
Polarita | P (1-, 2+) / N (1+, 2-) | - | - |
Zvodový prúd | 100 μA | 0,55 mA | 0,55 mA |
Prevádzková teplota | -25 až +60 °C | -25 až +60 °C | -25 až +60 °C |
Skladovacia teplota | -40 až +80 °C | -40 až +80 °C | -40 až +80 °C |
Druh spínania | asynchrónne (okamžité) | asynchrónne (okamžité) | synchrónne (v nule) |
Ochranné prvky | Varistor a dióda | RC-filter | RC-filter |
Oneskorené zopnutie | 1 ms | 10 ms | 10 ms |
Oneskorené rozopnutie | 2 ms | 12 ms | 12 ms |
Izolácia medzi vstupom a výstupom | 4 kV | 4 kV | 4 kV |
Hmotnosť | 28 g | 28 g | 28 g |
Pätica | S-10, S-10 K, S-10M | S-10, S-10 K, S-10M | S-10, S-10 K, S-10M |

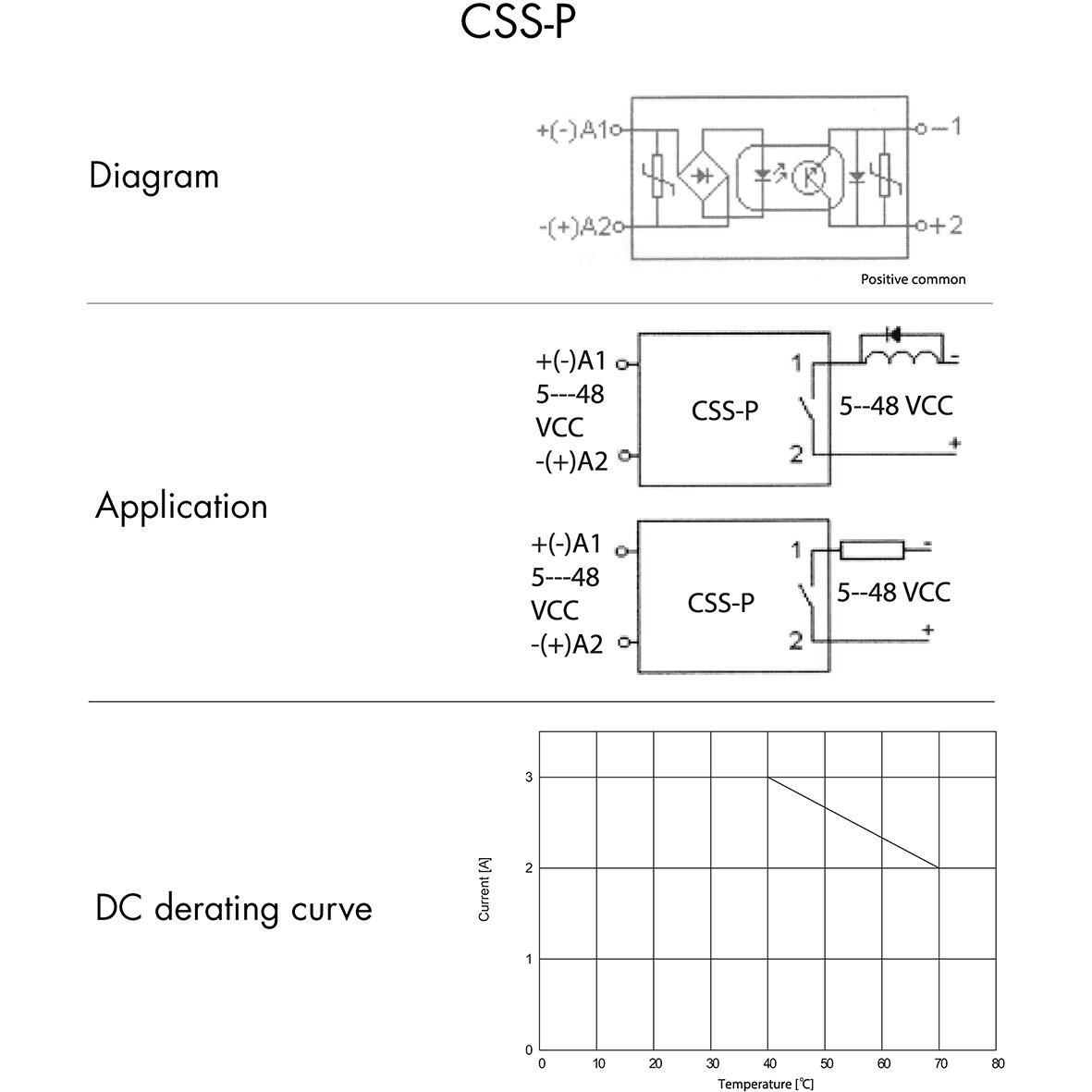

Korekcia záťaže podľa teploty okolia | Statické relé CSS-AC |
|
|

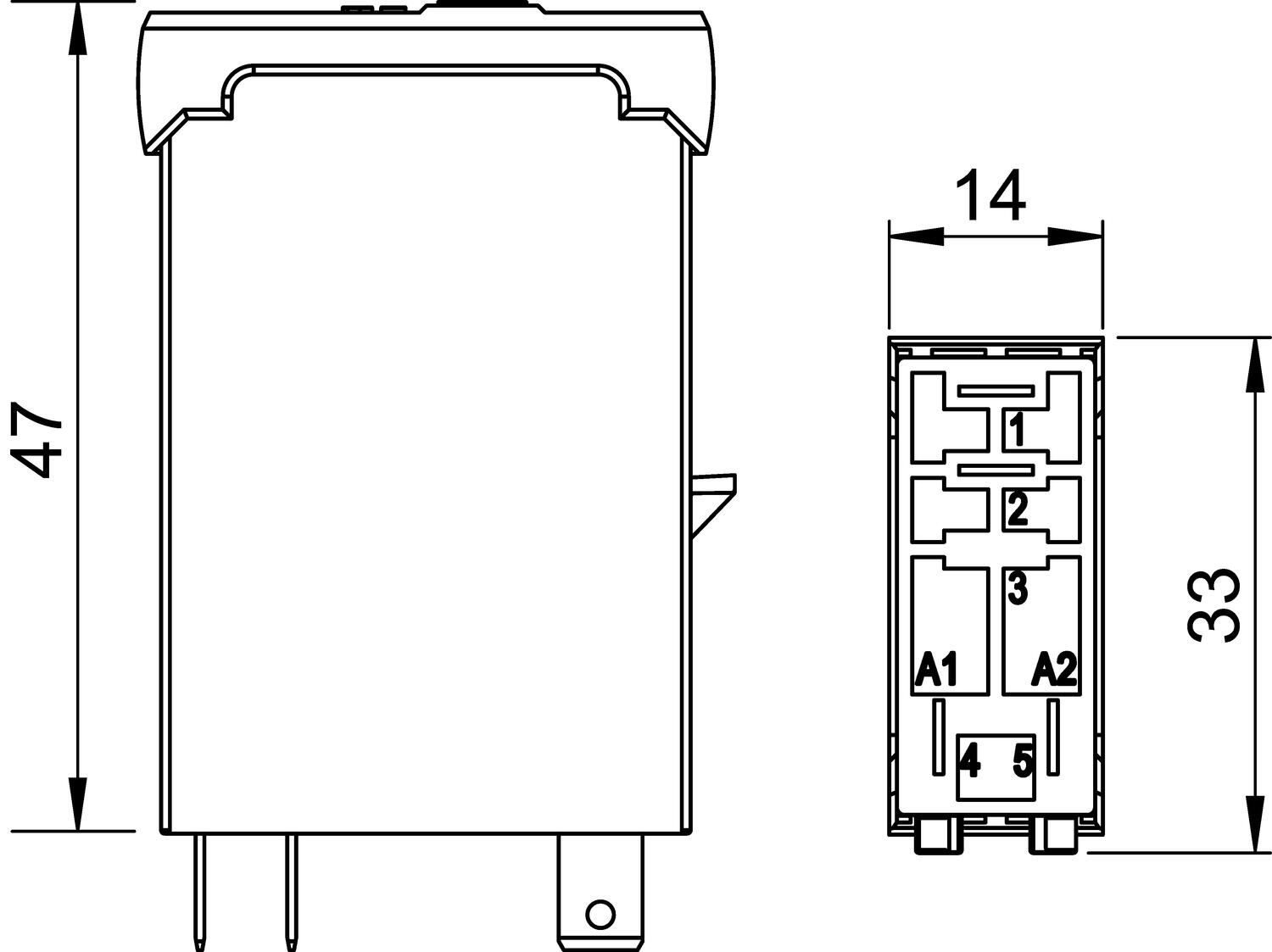

Rozmery
|

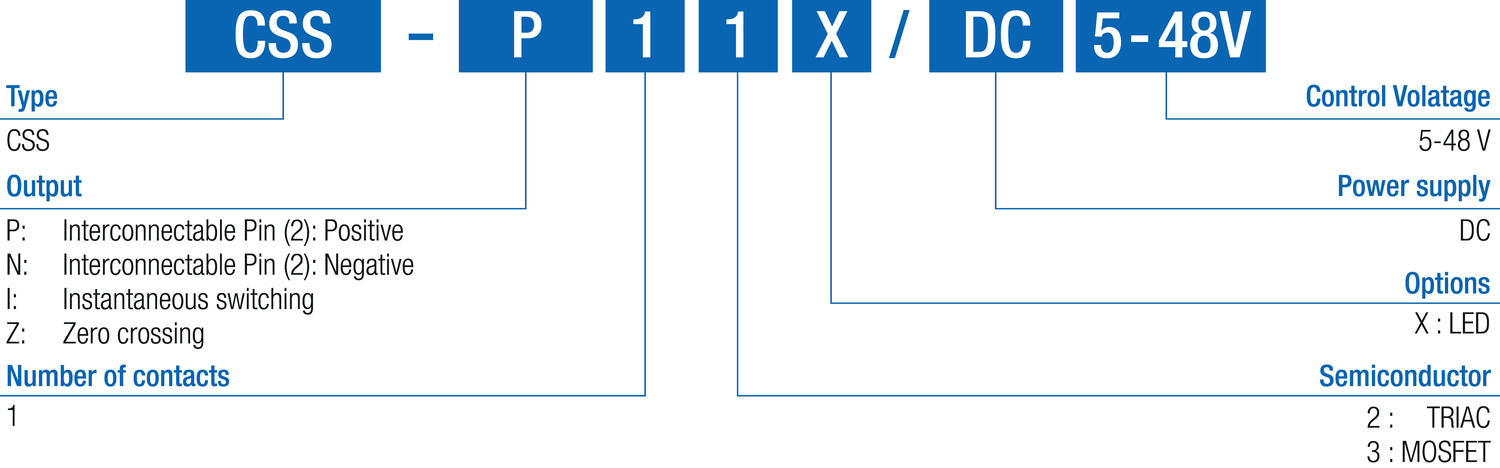

Objednávacie informácie
Objednávacie číslo | Popis | Vstupné napätie | Výstupné parametre | E-kód |
CSSDCP | Statické relé, polarita P | 5-32 V ss | 5-50 V ss/2 A | E4016970 |

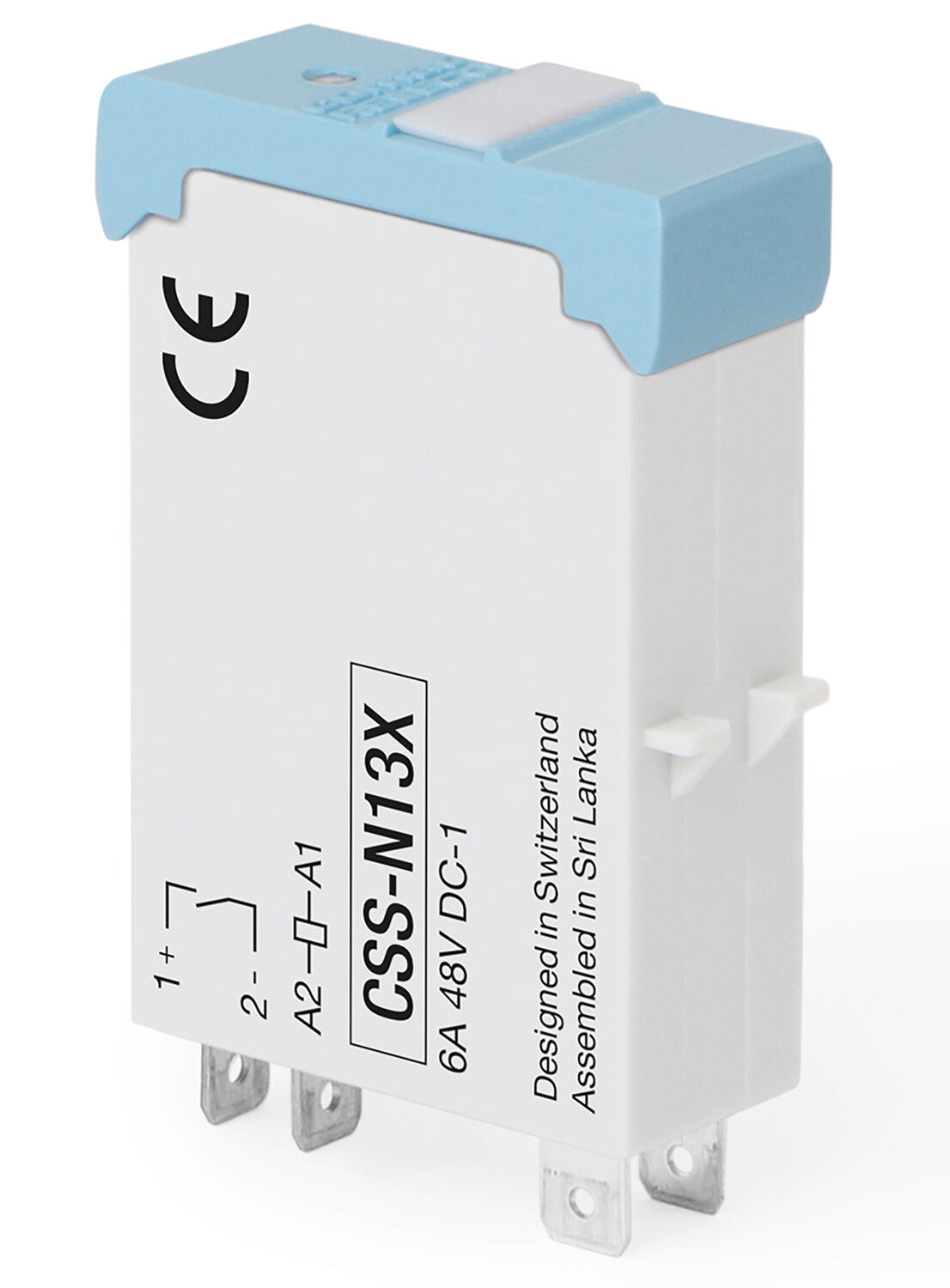

CSSDC | Statické relé, polarita N | 5-32 V ss | 5-50 V ss/2 A | E4016970 |
CSSAC | Statické relé, asynchrónne spínanie - pre indukčné záťaže | 5-32 V ss | 24 - 250 V st/3A V | E4016971 |

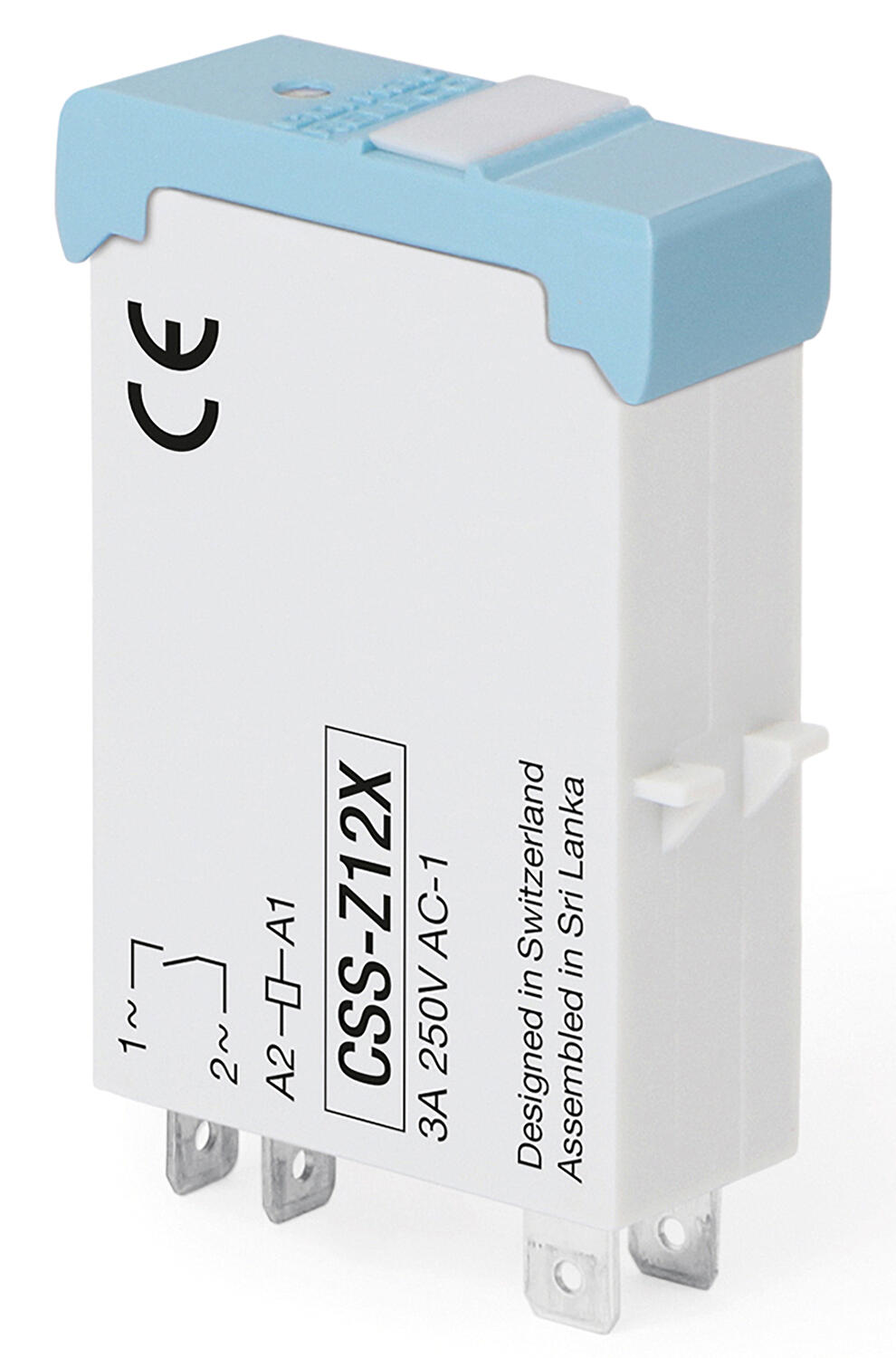

CSSAZ | Statické relé, synchronné spínanie - pre odporové záťaže | 5-32 V ss | 24 - 250 V st/3A V | E4016972 |
S-10 | Pätica na DIN-lištu |
|
| E4017075 |
- Robustné fastonové vývody
- Signalizácia LED-diódou
- Vstupné napätie 5-32 Vss
- Spínacie napätie 5-50 V ss / 24-250 V st
Vybraná varianta
Vybraná varianta
Špecifikácia
| Čas odozvy | 0,06 ms |
|---|---|
| Doba uvoľnenia | 0,06 ms |
| Hmotnosť | 28 g |
| Kontrolné napätie DC max. | 48 V |
| Kontrolné napätie DC min. | 5 V |
| Napätie záťaže DC max. | 48 V |
| Napätie záťaže DC min. | 5 V |
| Odporúčaná min. záťaž | 1 mA |
| Peak current | 40 A / 10ms |
| Počet kontaktov | 1 |
| Pokles napätia max. | 0,14 |
| Prevádzková teplota max. | 70 °C |
| Prevádzková teplota min. | -40 °C |
| Šírka | 14 mm |
| Spotreba | 4 mA |
| Teplota skladovania do | 85 °C |
| Teplota skladovania od | -40 °C |
| Vypínací prúd | 6 A |
