Poistkové odpínače FUSERBLOC

Dobrý rozpoznateľný dvojpólový odpojovač s ochranou proti prúdovému preťaženiu. Používa sa istič s charakteristikou gG alebo aM, ktorá má vysokú vypínaciu schopnosť až 100 kA efektívnych. Existuje aj vyhotovenie pre ističe s charakteristikou aR na požiadanie. Kryt svoriek je súčasťou tohto zariadenia.

Prístroje FUSERBLOC sú ručné poistkové odpínače.
Slúži k riadeniu toku elektrického prúdu obvodom nízkého napätia a k jeho viacstupňovej ochrane. Vložená poistka navyše chráni obvod proti prúdovemu preťaženiu.

Vybraná varianta

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Popis produktu

Dobre rozpoznateľné dvojpólové odpojenie
Ochrana proti prúdovému preťíženiu poistkou s charakteristikou gG nebo aM, s vysokou vypínacou schopnosťou (100 kA efektívnych)
Existuje tiež prevedenie pre poistky s charakteristikou aR (na dotaz)
S krytom svoriek dosiahnutý stupeň krytia IP20
Kompaktné prevedenie
Pozícia TEST umožňuje testovanie ovládacích obvodov, bez toho aby došlo k zopnutiu silových prvkov. V polohe TEST sa využíva pomocných
kontaktov typu U. Pri prepnutí prístroja do tejto polohy je možné otvoriť kryt skrine.

Ďalej ponúkame

Viacpólové prevedenie prístrojov FUSERBLOC ako napríklad: – FUSERBLOC 3 x 400 A + 3 x 50 A s ovládaním z čela alebo z pravej
strany – FUSERBLOC 12 x 160 A + 3 x 50 A s ovládaním z čela alebo z pravej strany
Prístroje FUSERBLOC s certifikáciou UL a CSA pro severoamerický trh
Prístroje FUSERBLOC s ovládaním z ľavej strany

Parametre I

Tepelný prúd I_th (40° C)		CD 25 A	CD 32 A	CD 32 A	50 A
Rozmer poistky NFC/DIN		10 X 38	10 X 38	14 X 51	14 X 51
Velikosť púzdra s priamym ovládaním		0	0	0	1
Velikosť púzdra s vonkajším ovládáním		0	0	0	11
Menovité izolačné napätie U_i(V)		800	800	800	750
Menovité prierazné napätie U_imp(kV)		8	8	8	8
Menovitý pracovný prúd I_e(A)
Menovité napätie	Kategória použitia	A/B⁽¹⁾	A/B⁽¹⁾	A/B⁽¹⁾	A/B⁽¹⁾
400 VAC	AC-22 A / AC-22 B	25/25	32/32	32/32	50/50
	AC-23 A / AC-23 B	25/25	32/32	32/32	50/50
690 VAC	AC-22 A / AC-22 B	25/25	32/32	32/32	50/50
	AC-23 A / AC-23 B	25/25	32/32	32/32	50/50
220 VDC	DC-20 A / DC-20 B	25/25	32/32	32/32	50/50
	DC-21 A / DC-21 B	25/25	32/32	32/32	50/50
	DC-22 A / DC-22 B	-/-	-/32	-/-	50/50
	DC-23 A / DC-23 B	-/25⁽²⁾	-/-	-/-	40/40
440 VDC	DC-20 A / DC-20 B	25/25	32/32	32/32	50/50
	DC-21 A / DC-21 B	-/-	-/-	-/-	50⁽³⁾/50⁽³⁾
	DC-22 A / DC-22 B	-/-	-/-	-/-	50⁽³⁾/50⁽³⁾
	DC-23 A / DC-23 B	-/-	-/-	-/-	40⁽³⁾/40⁽³⁾
Výkon motoru AC-23 (kW)⁽¹⁾⁽⁵⁾
400 VAC bez odpojenia s predstihom		11/11	15/15	15/15	25/25
690 VAC bez odpojenia s predstihom		22/22	25/25	25/25	45/45
Jalový výkon (kvar)⁽⁵⁾
400 VAC		11	15	15	23
Jmenovitý podmienený skratový prúd s poistkou gG DIN⁽⁶⁾
Predpokladané dosiahnuteľné hodnoty skratového prúdu (kA efektívnych)		100	100	100	100
Hodnota pridruženej poistky (A)		25	32	32	50
Funkčnosť pri skrate⁽⁶⁾
Prenesená prúdová špička kA (cut-off current)		5,5	5,5	5,5	7,6
Pripojenie
Minimálny prierez Cu kábla (mm²)		2,5	2,5	2,5	6
Maximálny prierez Cu kábla (mm²)		16	16	16	25
Maximálna šírka Cu pásu (mm)		-	-	-	-
Moment utiahnutia (Nm)		2	2	2	3
Mechanické vlastnosti
Mechanická životnosť (počet spínaných cyklov)		20 000	20 000	20 000	10 000
Hmotnosť prístroja s 3 pólmi (kg)		0,48	0,48	0,50	0,80
Hmotnosť prístroja so 4 pólmi (kg)		0,50	0,50	0,52	1
Hmotnosť 1 pólu (kg)		-	-	-	0,2
Rozteč svoriek (mm)		-	-	-	27

Tepelný prúd I_th (40° C)		63 A	100 A	125 A	125 A
Rozmer poiistky NFC/DIN		OOC	22 X 58	22 X 58	00
Velikosť púzdra s priamym ovládáním		2	3	3	3
Velikosť púzdra s vonkajším ovládaním		12	13	13	13
Menovité izolačné napätie U_i(V)		750	750	750	750
Menovité prierazné napätie U_imp(kV)		8	8	8	8
Menovitý pracovný prúd I_e(A)
Menovité napätie	Kategória použitia	A/B⁽¹⁾	A/B⁽¹⁾	A/B⁽¹⁾	A/B⁽¹⁾
400 VAC	AC-22 A / AC-22 B	63/63	100/100	125/125	125/125
	AC-23 A / AC-23 B	63/63	100/100	125/125	125/125
690 VAC	AC-22 A / AC-22 B	63/63	100⁽⁴⁾/100⁽⁴⁾	125⁽⁴⁾/125⁽⁴⁾	125⁽⁴⁾/125⁽⁴⁾
	AC-23 A / AC-23 B	63/63	100⁽⁴⁾/100⁽⁴⁾	100⁽⁴⁾/100⁽⁴⁾	100⁽⁴⁾/100⁽⁴⁾
220 VDC	DC-20 A / DC-20 B	63/63	100/100	125/125	125/125
	DC-21 A / DC-21 B	63/63	100/100	125/125	125/125
	DC-22 A / DC-22 B	63/63	100/100	125/125	125/125
	DC-23 A / DC-23 B	40/40	100/100	100/100	100/100
440 VDC	DC-20 A / DC-20 B	63/63	100/100	125/125	125/125
	DC-21 A / DC-21 B	63⁽³⁾/63⁽³⁾	100⁽³⁾/100⁽³⁾	125⁽³⁾/125⁽³⁾	125⁽³⁾/125⁽³⁾
	DC-22 A / DC-22 B	63⁽³⁾/63⁽³⁾	100⁽³⁾/100⁽³⁾	125⁽³⁾/125⁽³⁾	125⁽³⁾/125⁽³⁾
	DC-23 A / DC-23 B	40⁽³⁾/40⁽³⁾	100⁽³⁾/100⁽³⁾	100⁽³⁾/100⁽³⁾	100⁽³⁾/100⁽³⁾
Výkon motoru AC-23 (kW)⁽¹⁾⁽⁵⁾
400 VAC bez odpojenia s predstihom		30/30	51/51	63/63	63/63
690 VAC bez odpojenia s predstihom		55/55	90/90	90/90	90/90
Jalový výkon (kvar)⁽⁵⁾
400 VAC		28	45	55	55
Menovitý podmienený skratový prúd s poistkou gG DIN⁽⁶⁾
Predpokladané dosiahnuteľné hodnoty skratového prúdu (kA efektívnych)		100	100	100	100
Hodnota pridruženej poistky (A)		63	100	125	125
Funkčnosť pri skrate⁽⁶⁾
Prenesená prúdová špička kA (cut-off current)		10,6	20	20	20
Pripojenie
Minimálny prierez Cu kábla (mm²)		10	25	35	35
Maximálny prierez Cu kábla (mm²)		25	95	95	95
Maximálna šírka Cu pásu (mm)		-	20	20	20
Moment utiahnutia (Nm)		3	9	9	9
Mechanické vlastnosti
Mechanická životnosť (počet spínaných cyklov)		10 000	10 000	10 000	10 000
Hmotnosť prístroja s 3 pólmi (kg)		1	1,5	1,5	1,5
Hmotnosť prístroja so 4 pólmi (kg)		1,3	2	2	2
Hmotnosť 1 pólu (kg)		0,3	0,5	0,5	0,5
Rozteč svoriek (mm)		32	36	36	36

Parametre II

Tepelný prúd I_th (40° C)		160 A	160 A	250 A	400 A
Rozmer poistky NFC/DIN		00	0	1	2
Veľkosť púzdra s priamym ovládaním		3	4	5	6
Veľkosť púzdra s vonkajším ovládaním		13	14	15	16
Menovité izolačné napätie U_i(V)		750	750	750	800
Menovité prierazné napätie U_imp(kV)		8	8	8	8
Menovitý pracovný prúd I_e(A)
Menovité napätie	Kategória použitia	A/B⁽¹⁾	A/B⁽¹⁾	A/B⁽¹⁾	A/B⁽¹⁾
400 VAC	AC-22 A / AC-22 B	160/160	160/160	250/250	400/400
	AC-23 A / AC-23 B	160/160	160/160	250/250	400/400
690 VAC	AC-22 A / AC-22 B	160⁽²⁾/160⁽²⁾	160⁽²⁾/160⁽²⁾	250/250	315/400
	AC-23 A / AC-23 B	125⁽²⁾/125⁽²⁾	125⁽²⁾/125⁽²⁾	250/250	250/315
220 VDC	DC-20 A / DC-20 B	160/160	160/160	250/250	400/400
	DC-21 A / DC-21 B	160/160	160/160	250/250	315/315
	DC-22 A / DC-22 B	160/160	160/160	250/250	315/315
	DC-23 A / DC-23 B	125/125	125/125	200/200	200/315
440 VDC	DC-20 A / DC-20 B	160/160	160/160	250/250	400/400
	DC-21 A / DC-21 B	160⁽³⁾/160⁽³⁾	160⁽³⁾/160⁽³⁾	250⁽³⁾/250⁽³⁾	315/315
	DC-22 A / DC-22 B	160⁽³⁾/160⁽³⁾	160⁽³⁾/160⁽³⁾	250⁽³⁾/250⁽³⁾	315⁽⁴⁾/315⁽⁴⁾
	DC-23 A / DC-23 B	125⁽³⁾/125⁽³⁾	125⁽³⁾/125⁽³⁾	200⁽³⁾/200⁽³⁾	250⁽⁴⁾/315⁽⁴⁾
Výkon motora AC-23 (kW)⁽¹⁾⁽⁵⁾
400 VAC bez odpojenia s predstihom		80/80	80/80	132/132	220/220
690 VAC bez odpojenia s predstihom		110/110	110/110	220/220	220/295
Jalový výkon (kvar)⁽⁵⁾
400 VAC		75	75	115	185
Menovitý podmienený skratový prúd s poistkou gG DIN⁽⁶⁾
Predpokladané dosiahnuteľné hodnoty skratového prúdu (kA efektívnych)		100 (50)	100	100	50
Hodnota pridruženej poistky (A)		125 (160)	160	250	400
Funkčnosť pri skrate⁽⁶⁾
Prenesená prúdová špička kA (cut-off current)		20	22,7	32,5	40
Pripojenie
Minimálny prierez Cu kábla (mm²)		35	50	95	185
Maximálny prierez Cu kábla (mm²)		95	95	240	240
Maximálna šírka Cu pásu (mm)		20	20	32	45
Moment utiahnutia (Nm)		9	9	20	20
Mechanické vlastnosti
Mechanická životnosť (počet spínacích cyklů)		10 000	10 000	10 000	10 000
Hmotnosť prístroja s 3 pólmi (kg)		1,8	1,8	3,2	4,8
Hmotnosť prístroja so 4 pólmi (kg)		2,3	2,3	4,5	6,1
Hmotnosť 1 póla (kg)		0,5	0,5	1,3	1,3
Rozteč svoriek (mm)		36	50	60	66

Tepelný prúd I_th (40° C)		630 A	800 A	800 A	1250 A
Rozmer poistky NFC/DIN		3	3	4	4
Velkosť púzdra s priamym ovládaním		17	17	18	18
Veľkosť púzdra s vonkajším ovládaním		17	17	18	18
Menovité izolačné napätie U_i(V)		1000	1000	1000	1000
Menovité prierazné napätie U_imp(kV)		12	12	12	12
Menovitý pracovný prúd I_e(A)
Menovité napätie	Kategória použitia	A/B⁽¹⁾	A/B⁽¹⁾	A/B⁽¹⁾	A/B⁽¹⁾
400 VAC	AC-22 A / AC-22 B	630/630	800/800	800/800	1250/1250
	AC-23 A / AC-23 B	630/630	800/800	800/800	1000/1000
690 VAC	AC-22 A / AC-22 B	500/630	800/800	800/800	800/800
	AC-23 A / AC-23 B	315/400	630/800	800/800	630/630
220 VDC	DC-20 A / DC-20 B	400/630	800/800	800/800	1250/1250
	DC-21 A / DC-21 B	400/630	800/800	800/800	1250/1250
	DC-22 A / DC-22 B	315/630	800/800	800/800	1250/1250
	DC-23 A / DC-23 B	400/630	800/800	800/800	1250/1250
440 VDC	DC-20 A / DC-20 B	400/630⁽⁴⁾	800/800	800/800	1250/1250
	DC-21 A / DC-21 B	400/630⁽⁴⁾	800/800	800/800	1000/1000
	DC-22 A / DC-22 B	315/630⁽⁴⁾	800⁽³⁾/800⁽³⁾	800/800	1000⁽³⁾/1000⁽³⁾
	DC-23 A / DC-23 B	400⁽⁴⁾/630⁽⁴⁾	800⁽³⁾/800⁽³⁾	800⁽³⁾/800⁽³⁾	1000⁽³⁾/1000⁽³⁾
Výkon motora AC-23 (kW)⁽¹⁾⁽⁵⁾
400 VAC bez odpojenia s predstihom		355/355	450/450	450/450	560/560
690 VAC bez odpojenia s predstihom		295/400	400/400	400/400	400/475
Jalový výkon (kvar)⁽⁵⁾
400 VAC		290	365	355	460
Menovitý podmienený skratový prúd s poistkou gG DIN⁽⁶⁾
Predpokladané dosiahnuteľné hodnoty skratového prúdu (kA efektívnych)		100	100	100	100
Hodnota pridruženej poistky (A)		630	800	800	1250
Funkčnost pri skrate⁽⁶⁾
Prenesená prúdová špička kA (cut-off current)		70	80	80	90
Připojení
Minimálny prierez Cu kábla (mm²)		2 x 150	2 x 185	-	-
Maximálny prierez Cu kábla (mm²)		2 x 300	2 x 300	4 x 185	4 x 185
Maximální šírka Cu pásu (mm)		63	63	80	80
Moment utiahnutia (Nm)		40	40	40	40
Mechanické vlastnosti
Mechanická životnosť (počet spínaných cyklov)		8 000	8 000	5 000	5 000
Hmotnosť prístroja s 3 pólmi (kg)		16	17	25	25
Hmotnosť prístroja so 4 pólmi (kg)		20	21,5	30	30
Hmotnosť 1 póla (kg)		-	-	3	3
Rozteč svoriek (mm)		94	94	120	120

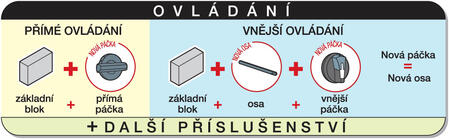

Základná zostava

Základná zostava.
Podrobné informácie nájdete v návode dodávanom s každým prístrojom.

FUSERBLOC CD 25 až CD 32 A - Priamé a vonkajšie ovládanie	1. Vonkajšia čelná páka 2. Priama čelná páka 3. Vonkajšia bočná páka z pravej strany 4. Signalizáca prerušenia poistky 14x51 5. Držiak pomocných kontaktov typu U 6. Modulárny pomocný kontakt; 1 alebo 2 pomocné kontakty NO/NC s predstihom; signalizácia polohy alebo TEST 7. 2x2 konfigurovateľné kontakty typu U s predstihom; signalizácia polohy alebo TEST
FUSERBLOC 50 až 400 A - Priame ovládanie	1. Priama bočná páka 2. Kryt poistiek 3. Pomocný kontakt typu S alebo ST 4. Signalizácia prerušenia poistky 5. 1 pomocný kontakt NO/ NC s predstihom 6. 2 pomocné kontakty NO/ NC s predstihom
FUSERBLOC 630 až 1250 A - Priame ovládanie	1. Priama čelná páka 2. 2x4 konfigurovateľné kontakty typu U s predstihom; signalizácia polohy alebo TEST 3. Signalizácia prerušenia poistky 4. Kryt svoriek
FUSERBLOC 50 až 400 A - Vonkajšie ovládanie z čela alebo z pravej strany	1. Vonkajšia čelná páka 2. Vonkajšia bočná páka z pravej strany 3. 2x2 (2x4 pro 250 až 400 A) konfigurovateľné kontakty typu U s předstihem; signalizácia polohy alebo TEST 4. Pomocný kontakt typu S alebo ST 5. Signalizácia prerušenia poistky 6. Kryt svoriek 7. Pevný N pól
FUSERBLOC 630 až 1250 A - Vonkajšie ovládanie z čela alebo z pravej strany	1. Vonkajšia čelná páka 2. Vonkajšia bočná páka z pravej strany 3. 2x4 konfigurovateľné kontakty typu U s predstihem; signalizácia polohy alebo test TEST 4. Pomocný kontakt typu S alebo ST 5. Signalizácia prerušenia poistky 6. Kryt svoriek 7. Pevný N pól

Priame ovládanie

NFC a DIN - Priame ovládanie

FUSERBLOC CD 25 až 32 A - (rozmer poistky 10x38)	FUSERBLOC CD 32 A - (rozmer poistky 14x51)

FUSERBLOC 50 až 400 A
	1. Ochranný kryt uzamknuteľný v polohe I. 2. 1 alebo 2 pomocné kontakty. 3. 1 alebo 2 pomocné kontakty.

Prúd	Rozmer poistky	Velikosť púzdra	Celkové rozmery			Kryt svorek				Základný blok				Upevnenie
(A)			A 3p	A 4p	C	AB 3p	AB 4p	AC	AD	H	J	DA	DB	N	R	S
50	14 x 51	1	118	145	134	-	-	-	-	87	33,5	-	-	106	5,4	6,5
63	00C	2	133	165	134	-	-	-	-	116,5	36	159	145	106	5,4	6,5
100	22 x 58	3	150	186	173	108	144	268	44	116	38	-	-	127	5,4	-
125	22 x 58	3	150	186	173	108	144	268	44	116	38	-	-	127	5,4	-
125	00	3	150	186	173	108	144	268	44	126,5	38	141	193	127	5,4	-
160	00	3	150	186	173	108	144	268	44	126,5	38	141	193	127	5,4	-
160	0	4	192	242	173	136	172	268	44	136,5	45	174	229	140	5,4	-
250	1	5	253	313	173	180	240	345	65	146	81	185	251	162	6,4	-
400	2	6	271	337	173	192	258	355	65	149	86	200	260	172	6,4	-

Prúd	Pripojenie
(A)	T	U	W	Y	Z	AA	BA
50	27	-	-	-	-	118	-
63	32	-	-	-	-	118	-
100	36	20	8,5	2,5	19,5	162	141
125	36	20	8,5	2,5	19,5	162	141
125	36	20	8,5	2,5	19,5	162	141
160	36	20	8,5	2,5	19,5	162	141
160	50	20	8,5	2,5	19,5	162	141
250	60	32	11	2,5	19,5	195	166
400	66	50	11	3	20	205	175

FUSERBLOC 630 až 1250 A
	1. Páčka k púzdru o veľkosti 17. 2. Páčka k púzdru o veľikosti 18. 3. Svorky príslušné k púzdru o veľkosti 18. 4. Kryt svoriek.

Prúd (A)	Rozmer poistky	Veľkosť púzdra	Celkový rozmer	Kryt svoriek	Základný blok					Upevnenie		Pripojenie
			E min.	AB	F 3p	F 4p	H	DA	DB	M 3p	M 4p	T	U
630	3	17	265	65	364	458	250	300	380	284	378	94	51
800	3	17	265	65	365	458	250	300	380	284	378	94	51
800	4	18	304	88	442	562	289	355	295	362	482	120	77
1250	4	18	304	88	442	562	289	355	295	362	482	120	77

Vonkajšie ovládanie

NFC a DIN - vonkajšie ovládanie

FUSERBLOC CD 25 až 32 A (rozmer poistky 10x38)

Ovládanie z čela

1. S 1 pomocným kontaktom typu U: 130 mm. S 2 pomocnými kontaktmi typu U: 155 mm.

Ovládánie z pravej strany

FUSERBLOC CD 32 A (rozmer poistky 14x51)

Ovládánie z čela

1. S 1 pomocným kontaktom typu U: 130 mm. S 2 pomocnými kontaktmi typu U: 155 mm.

Ovládanie z pravej strany

Výrez do panela pre páku typu S

Ovládánie z čela

Ovládanie z pravej strany

NFC a DIN - vonkajšie ovládanie z čela a z boku

FUSERBLOC 50 až 400 A

A. Výrez do panelu pro čelné ovládanie.
B. Výrez do panelu pro ovládanie z pravej strany.

1. Poloha TEST.
2. Zadný výstup (doplnok).
3. 1 alebo 2 pomocné kontakty.
4. 1 až 8 pomocných kontaktov s predstihom.
5. Kryt svoriek.

Prúd (A)	Rozmer pojistky	Velikosť púzdra	Celkové rozmery	Kryt svoriek	Základný blok								Upevnenie
			E min.	AC	F 3p	F 4p	H	J	J1	BC	DA	DB	M	N	P	R
50	14 X 51	11	100⁽¹⁾	-	121	148	87⁽¹⁾	45	18	70	85	153	27	106	31	6
63	00C	12	125	-	136	168	116,5⁽²⁾	50	18	70	159	145	32	106	36	5,4
100	22 x 58	13	135	268	148	184	116⁽²⁾	54	18	125	141	187	36	127	40	5,4
125	22 x 58	13	135	268	148	184	116⁽²⁾	54	18	125	141	187	36	127	40	5,4
125	00	13	135	268	148	184	126,5⁽²⁾	54	18	125	141	193	36	127	40	5,4
160	00	13	135	268	148	184	126,5⁽²⁾	54	18	125	141	193	36	127	40	5,4
160	0	14	145	268	190	240	136,5	64	18	125	174	229	50	140	54	5,4
250	1	15	154	345	234	294	146	86	25	125	185	251	60	162	64	6,4
400	2	16	157	355	252	318	149	91	25	125	200	260	66	172	70	6,4

Prúd (A)	Pripojenie
	T	T1	U	V	W	Y	Z	AA	BA	CA
50	27	59	12	15	-	2	-	118	-	6
63	32	59	12	15	-	2	-	118	-	6
100	36	62	20	41	8,5	2,5	19,5	162	141	8
125	36	62	20	41	8,5	2,5	19,5	162	141	8
125	36	62	20	41	8,5	2,5	19,5	162	141	8
160	36	62	20	41	8,5	2,5	19,5	162	141	8
160	50	62	20	41	8,5	2,5	19,5	162	141	8
250	60	84	32	52	11	2,5	19,5	195	166	17
400	66	84	50	54	11	3	20	205	175	14,5

NFC a DIN - vonkajšie ovládanie z čela a z boku

FUSERBLOC 630 až 1250 A

1. Zadný výstup.
2. Kryt svoriek.

A Páka k púzdru o veľkosti 17; čelné ovládánie
Páka k púzdram o veľikosti 17 a 18; ovládanie
z pravé strany.
B Páka k púzdru o velikosti 18; čelné ovládanie.
C Výrez do panelu pre púzdro o veľkosti 17;
čelné ovládanie.
D Výrez do panelu pre púzdro o veľikosti 18;
čelné ovládanie.
Výrez do panelu pro púzdra o veľikosti 17 a 18;
ovládanie z pravej strany.
E Svorky príslušné k púzdru o veľkosti 18.

Prúd (A)	Rozmer poistky	Veľkosť púzdra	Celkový rozmer	Kryt svoriek	Základný blok					Upevnenie		Pripojenie
			E min	AB	F 3p	F 4p	H	DA	DB	M 3p	M 4p	T	U
630	3	17	265	65	364	458	250	297	380	284	378	94	51
800	3	17	265	65	365	458	250	297	380	284	378	94	51
800	4	18	304	88	442	562	289	350	295	362	482	120	77
1250	4	18	304	88	442	562	289	350	295	362	482	120	77

Objednávacie informácie

NFC a DIN - Priame ovládanie
Prúd (A) / Rozmer poistky** / Veľkosť púzdra	Počet pólov	Základný blok	Priama páka	Pomocné kontakty	Kryt svoriek⁽¹⁾	Pomocný kontakt signalizácie stavu poistky
CD 25/10 x 38/0	3 P	3631 3002	Čierna* 3629 4012⁽²⁾	Maximálne 2 kontakty 1 kontakt NO + NC 3999 0001 2 kontakty NO + NC 3999 0002	Štandard	/
	3 P + NC⁽⁴⁾	3631 4002
	3 P + NP⁽⁵⁾	3631 5002
CD 32/10 x 38/0	3 P	3631 3003
	3 P + NC⁽⁴⁾	3631 4003
	3 P + NP⁽⁵⁾	3631 5003
CD 32/14 x 51/0	3 P	3631 3004				3994 0303
	3 P + NC⁽⁴⁾	3631 4004
	3 P + NP⁽⁵⁾	3631 5004
50/14 x 51/1	2 P	3615 2005	Čierna* 3629 7900⁽³⁾	Maximálne 2 kontakty 1 kontakt NO + NC 3999 0021 2 kontakty NO + NC 3999 0022		1. NO + NC 3994 0405 2. NO + NC 3994 1901
	3 P	3615 3005
	4 P	3615 6005
63/00C/2	2 P	3615 2006				/
	3 P	3615 3006
	4 P	3615 6006
100/22 x 58/3	2 P	3615 2010	Čierna* 3629 7901⁽³⁾		2 P 3998 2016 3 P 3998 3016 4 P 3998 4016	2 P 3994 0210 3 P 3994 0310 4 P 3994 0410 2. 3/4 P NO + NC 3994 1901
	3 P	3615 3010
	4 P	3615 6010
125/22 x 58/3	2 P	3615 2011
	3 P	3615 3011
	4 P	3615 6011
125/00/3	2 P	3615 2012				/
	3 P	3615 3012
	4 P	3615 6012

* Štandardné prevedenie.
** Poistky na dotaz.
(1) Horný alebo dolný.
(2) Priame ovládanie z čela.
(3) Priame ovládanie z pravej strany.
(4) Spínaný N pól.
(5) Pevný N pól.

FUSERBLOC 25 až 1250 A

NFC a DIN - Priame ovládanie
Prúd (A) / Rozmer poistky** / Velikosť púzdra	Počet pólov	Základný blok	Priama páka	Pomocné kontakty	Kryt svoriek⁽¹⁾	Pomocný kontakt signalizáciu stavu poistky
160/00/3	2 P	3615 2015	Čierna* 3629 7901⁽²⁾	Maximálne 2 kontakty 1 kontakt NO + NC 3999 0021 2 kontakty NO + NC 3999 0022	2 P 3998 2016 3 P 3998 3016 4 P 3998 4016	/
	3 P	3615 3015
	4 P	3615 6015
160/0/4	2 P	3615 2016				3994 0216
	3 P	3615 3016				3994 0316
	4 P	3615 6016				3994 0416
250/1/5	2 P	3615 2024			2 P 3998 2025 3 P 3998 3025 4 P 3998 4025	2 P 3994 0225 3 P 3994 0325 4 P 3994 0425
	3 P	3615 3024
	4 P	3615 6024
400/2/6	2 P	3615 2039
	3 P	3615 3039
	4 P	3615 6039

* Štandardné prevedenie.
** Poistky na dotaz
(1) Horný alebo dolný.
(2) Priame ovládanie z pravej strany.

Prúd (A) / Rozmer poistky** / Velikosť púzdra	Počet pólov	Základný blok	Priama páka	Pomocné kontakty	Kryt svoriek⁽¹⁾	Pomocný kontakt signalizácia stavu poistky
630/3/17	2 P	3811 2063	Čierna* 3899 6011⁽²⁾	Maximálne 8 kontaktov 1 kontakt NO 3999 0701 1 kontakt NC 3999 0702	2 P 3898 2080 3 P 3898 3080 4 P 3898 4080	3894 1206
	3 P	3811 3063				3894 1306
	4 P	3811 6063				3894 1406
800/3/17	2 P	3811 2080				/
	3 P	3811 3080
	4 P	3811 6080
800/4/18	2 P	3811 2081	Čierna* 3899 7011⁽²⁾		2 P 3898 2120 3 P 3898 3120 4 P 3898 4120	2 P 3894 1212 3 P 3894 1312 4 P 3894 1412
	3 P	3811 3081
	4 P	3811 6081
1250/4/18	2 P	3811 2120
	3 P	3811 3120
	4 P	3811 6120

* Štandardné prevedenie.
** Poistky na dotaz.
(1) Horný alebo dolný.
(2) Priame ovládanie z čela.

NFC a DIN - Vonkajšie ovládanie z čela alebo z pravej strany
Prúd (A) / Rozmer poistky** / Veľkosť púzdra	Počet pólov	Základný blok	Vonkajšia čelná páka I - O	Vonkajšia čelná páka I - O - TEST	Vonkajšia bočná páka I - O	Os páky typu S	Pom. kont.	Kryt svoriek ⁽¹⁾	Pom. kontakt signal. stavu poistky
CD 25/10 x 38/0	3 P	3631 3002	Typ S1 Čierna IP55* 1411 2111 Čierna IP65 1413 2111 Červená IP65 1414 2111	Typ S1 Čierna IP65 1413 2115 Červená IP65 1414 2115	Typ S1 Čierna IP55* 1415 2111 Čierna IP65 1417 2111 Červená IP65 1418 2111	200 mm 1401 0520 320 mm* 1401 0532	Max. 4 kontakty 1 kontakt NO 3999 0701 1 kontakt NC 3999 0702	Štand.	/
	3 P + NC⁽³⁾	3631 4002
	3 P + NC⁽⁴⁾	3631 5002
CD 32/10 x 38/0	3 P	3631 3003
	3 P + NC⁽³⁾	3631 4003
	3 P + NC⁽⁴⁾	3631 5003
CD 32/14 x 51/0	3 P	3631 3004							3994 0303
	3 P + NC⁽³⁾	3631 4004
	3 P + NC⁽⁴⁾	3631 5004
50/14 x 51/11	2 P	3831 2005				200 mm 1400 1020 320 mm* 1400 1032 500 mm 1400 1050			1. NO + NC 3994 0405
	3 P	3831 3005
	4 P	3831 6005
63/00C/12	2 P	3831 2006							/
	3 P	3831 3006
	4 P	3831 6006
100/22 x 58/13	2 P	3831 2010	Typ S2 Čierna IP55* 1421 2111 Čierna IP65 1423 2111 Červená IP65 1424 2111	Typ S2 Čierna IP65 1423 2115 Červená IP65 1424 2115	Typ S2 Čierna IP55* 1425 2111 Čierna IP65 1427 2111 Červená IP65 1428 2111			2 P 3998 2016 3 P 3998 3016 4 P 3998 4016	2 P 3994 0210 3 P 3994 0310 4 P 3994 0410
	3 P	3831 3010
	4 P	3831 6010
125/22 x 58/13	2 P	3831 2011
	3 P	3831 3011
	4 P	3831 6011
125/00/13	2 P	3831 2012							/
	3 P	3831 3012
	4 P	3831 6012

* Štandardné prevedenie.
** Poistky na dotaz.
(1) Horný alebo dolný.
(2) Zariadenie možno umiestniť do skrine.
(3) Spínaný N pól.
(4) Pevný N pól.

NFC a DIN - Vonkajšie ovládanie z čela alebo z pravej strany
Prúd (A) / Rozmer pojist.** / Veľkosť púzdra	Počet pólov	Základný blok	Vonkajšia čelná páka I - O	Vonkajšia čelná páka I - O - TEST	Vonkajšia bočná páka I - O	Os páky typu S	Pomocné kontakty	Kryt svoriek⁽¹⁾	Pomocný kontakt signalizácie stavu poistky
160/00/13	2 P	3831 2015	Typ S2 Čierna IP55* 1421 2111 Čierna IP65 1423 2111 Červená IP65 1424 2111	Typ S2 Čierna IP65 1423 2115 Červená IP65 1424 2115	Typ S2 Čierna IP55* 1425 2111 Čierna IP65 1427 2111 Červená IP65 1428 2111	200 mm 1400 1020 320 mm 1400 1032 500 mm 1400 1050	Maximálne 4 kontakty 1 kontakt NO 3999 0701 1 kontakt NC 3999 0702	2 P 3998 2016 3 P 3998 3016 4 P 3998 4016	/
	3 P	3831 3015
	4 P	3831 6015
160/0/14	2 P	3831 2016							3994 0216
	3 P	3831 3016⁽²⁾							3994 0316
	4 P	3831 6016⁽²⁾							3994 0416
250/1/15	2 P	3831 2024					Maximálne 8 kontaktov 1 kontakt NO 3999 0701 1 kontakt NC 3999 0702	2 P 3998 2025 3 P 3998 3025 4 P 3998 4025	2 P 3994 0225 3 P 3994 0325 4 P 3994 0425
	3 P	3831 3024⁽²⁾
	4 P	3831 6024⁽²⁾
400/2/16	2 P	3831 2039
	3 P	3831 3039⁽²⁾
	4 P	3831 6039⁽²⁾
630/3/17	2 P	3811 2063	Typ S3 Čierna IP65* 1433 3111 Červená IP65 1434 3111	/	Typ S3 Čierna IP65* 1437 3111 Červená IP65 1438 3111	200 mm 1400 1220 320 mm 1400 1232 500 mm 1400 1250		2 P 3898 2080 3 P 3898 3080 4 P 3898 4080	3894 1206
	3 P	3811 3063⁽²⁾							3894 1306
	4 P	3811 6063⁽²⁾							3894 1406
800/3/17	2 P	3811 2080							/
	3 P	3811 3080⁽²⁾
	4 P	3811 6080⁽²⁾
800/4/18	2 P	3811 2081	Typ S4 Čierna IP65* 1443 3111 Červená IP65 1444 3111					2 P 3898 2120 3 P 3898 3120 4 P 3898 4120	2 P 3894 1212 3 P 3894 1312 4 P 3894 1412
	3 P	3811 3081
	4 P	3811 6081
1250/4/18	2 P	3811 2120
	3 P	3811 3120
	4 P	3811 6120

* Štandardné prevedenie.
** Poistky na dotaz.
(1) Horný alebo dolný.
(2) Zariadenie možno umiestniť do skrine.

Príslušenstvo

Produktové správy

Chyťte slnko do svojej siete

Pri fotovoltaických aplikáciách je dôležité mať spoľahlivé a účinné elektrické komponenty, ktoré odolávajú náročným podmienkam prostredia a poskytujú optimálny výkon. Tri popredné spoločnosti, Mersen, TE Connectivity a SOCOMEC, ponúkajú množstvo produktov určených špeciálne pre fotovoltaické aplikácie.

Produktové správy

Sirco M - PRISPÔSOBITEĽNÉ MODULÁRNE ODPÍNAČE

SIRCO M jsou manuální, více pólové modulární odpínače, snadno přizpůsobitelné požadavkům zákazníka. Nabízí možnost odpojení během zatížení a poskytují tak bezpečné izolování jakéhokoliv nízkonapěťového elektrického obvodu.

Produktové správy

PROTIPOŽIANY SYSTÉM SÉRIE S NAJNOVŠÍMI TECHNOLÓGIAMI

BlazeCut je výrobca a špecialista na protipožiarnu ochranu systémov, ktorý dodáva najnovšie technológie.

Produktové správy

SIEŤOVÉ ANALYZÁTORY DIRIS A-100 a A-200

Sieťové analyzátory Diris A-100 a A-200 - nástroje na monitorovanie a kontrolu kvality elektrickej energie

Produktové správy

Seifert klimatizácie a chladenie

V našej príručke sa dozviete, aké dôležité je mať v skrinke spotrebiča správnu teplotu. Preskúmame najbežnejšie spôsoby chladenia a bližšie sa pozrieme na jeden z nich. Nielenže pochopíte, ako chladiace systémy fungujú, ale získate aj konkrétne tipy, ako udržať stabilnú teplotu.

Produktové správy

AIRSTREAM

Spoločnosť LÜTZE predstavuje jedinečný systém chladenia rozvádzačov, ktorý šetrí miesto v rozvádzači, znižuje teplotu komponentov a tým predlžuje ich životnosť.

	Objednávacie číslo
	FUSERBLOC 32 A 3 p Položka: 36313003 Skopírované
	FUSERBLOC TS 14X51 3p.fuse Položka: 38313005 Skopírované
	FUSERBLOC 50 A Položka: 36152005 Skopírované
	FUSERBLOC 125 A 2p 22x58 mm Položka: 36152011 Skopírované
	FUSERBLOC CD 160 A 2 p poist.vyp. Položka: 36152016 Skopírované
	FUSERBLOC 100 A Položka: 36153010 Skopírované
	FUSERBLOC 160 A 3 p Položka: 36153015 Skopírované
	FUSERBLOC 160 A Položka: 36153016 Skopírované
	FUSERBLOC 250 A Položka: 36153024 Skopírované
	FUSERBLOC 400 A poistkový vyp. Položka: 36153039 Skopírované
	FUSERBLOC 50 A 4 p 14x51 Položka: 36156005 Skopírované
	Side lever black to FUSERBLOC Položka: 36298306 Skopírované
	FUSERBLOC 25 A 3 p, 10x38, direct Položka: 36313002 Skopírované
	FUSERBLOC 32 A 3 p, 14x51, priame ovl. Položka: 36313004 Skopírované
	FUSERBLOC 25 A 3 p+switch neutral Položka: 36314002 Skopírované
	FUSERBLOC 32 A 4 p, 14x51, priame ovl. Položka: 36314004 Skopírované
	FUSERBLOC CD 3x30A,UL,CC Položka: 37103003 Skopírované
	FUSERBLOC 200A 3p,fuse.J,side Položka: 37163020 Skopírované
	FUSERBLOC 1250A 3p fuse Položka: 38113120 Skopírované
	FUSERBLOC 630A 4p fuse Položka: 38116063 Skopírované
	FUSERBLOC 800A 4p fuse Položka: 38116080 Skopírované
	FUSERBLOC 1250A 4p fuse Položka: 38116120 Skopírované
	FUSERBLOC 4x100A 22x58 Položka: 38156010 Skopírované
	FUSERBLOC CD 14X51 2p.fuse Položka: 38312005 Skopírované
	FUSERBLOC CD 100A 3p.fuse Položka: 38313010 Skopírované
	FUSERBLOC CD 125A 3p.fuse disc. Položka: 38313011 Skopírované
	FUSERBLOC CD 125A 3p.fuse Položka: 38313012 Skopírované
	FUSERBLOC CD 160A 3p.fuse disc. Položka: 38313015 Skopírované
	FUSERBLOC CD 160A 3p.fuse Položka: 38313016 Skopírované
	FUSERBLOC CD 250A 3p.fuse Položka: 38313024 Skopírované
	FUSERBLOC CD 400A 3p.fuse Položka: 38313039 Skopírované
	FUSERBLOC TS 14X51 4p.fuse Položka: 38316005 Skopírované
	Fuserbloc 63A 4p fuse disc. Položka: 38316006 Skopírované
	Fuserbloc 100A 4p fuse disc. Položka: 38316010 Skopírované
	Fuserbloc 160A 4p fuse disc. Položka: 38316015 Skopírované
	Fuserbloc CD 250A 4p fuse Položka: 38316024 Skopírované
	FUSERBLOC 4x400A,fuse disc Položka: 38316039 Skopírované
	Pomocný kont. k FUSERBLOC CD32 Položka: 39940303 Skopírované
	Aux. cont.(2xNO/NC)-FUSERBLOC Položka: 3999U042 Skopírované
	FUSERBLOC 3x50 A, poistky 14x51 mm Položka: 36153005 Skopírované
	FUSERBLOC 3x100A(22x58mm)+3x50A(14x51mm) Položka: 38316010A221957 Skopírované
	FUSERBLOC 3x 630 A, BS88 C1-C2 Položka: 38213063 Skopírované
	FUSERBLOC UL, 3-pole, J fuses, 30 A Položka: 38613004 Skopírované
	FUSERBLOC UL, 3-pole, J fuses, 100 A Položka: 38613010 Skopírované
	FUSERBLOC 3p. 63A, 00C,fuse disconnector Položka: 3831006 Skopírované
	FUSERBLOC TS 63/00C/12 3p.fuse Položka: 38313006 Skopírované
	FUSERBLOC UL, 3-pole, J fuses, 60 A Položka: 38613005 Skopírované
	Auxiliary contact, fuses size 3, 630 A Položka: 38941306 Skopírované
	FUSERBLOC 3x125 A, poistky 00 Položka: 36153012 Skopírované
	FUSERBLOC 4x160 A, poistky 00 Položka: 36156015 Skopírované
	FUSERBLOC 4x 125A, fuses 00, ext.operat. Položka: 38316012 Skopírované
	Terminal shrouds, Fuserbloc 4P,fuses 3 Položka: 38984080 Skopírované
	Terminal shrouds, Fuserbloc 4P,fuses 4 Položka: 38984120 Skopírované
	Fuserbloc 125A,4p,fuses 22x58,fuse disc. Položka: 38316011 Skopírované
	Pom.kont NO/NC k FUSERBLOCu, poistka 22x58 mm Položka: 39940410 Skopírované
	Pom.kont NO/NC k FUSERBLOCu, poistka 1-2, 250 A Položka: 39940425 Skopírované
	NO/NC position auxiliary contact Položka: 39990112 Skopírované
	FUSERBLOC 400A, 3p.fuse combination Položka: 38313038 Skopírované
	Terminal cover 3pole, 250-400A Fuserbloc Položka: 38983040 Skopírované
	FUSERBLOC 3p, ext.oper., BS88 A4, 100A Položka: 38413010 Skopírované
	FUSERBLOC CD32A, ext.operat.,3p,BS88 A1 Položka: 36413001 Skopírované
	FUSERBLOC 3x1250A, fuses 4 Položka: 38153120 Skopírované
	FUSERBLOC 400A 2p switch for UR fuses Položka: 36U12039 Skopírované
	Koncové kryty pre Fuserbloc UR 2P 400 A Položka: 39982025 Skopírované
	Fuse prot.covers for FUSERBLOC UR 2P400A Položka: 39902839 Skopírované
	FUSERBLOC UL, 3-pole, J fuses, 200 A Položka: 38613020 Skopírované
	Terminal cover 3pole, 200A Fuserbloc Položka: 38983020 Skopírované
	FUSERBLOC T2 4X400 A L DR Položka: 36156039 Skopírované
	FUSERBLOC T4 4X800A F/L Položka: 38116081 Skopírované
	Fuse prot.covers for FUSERBLOC UR T3 3P Položka: 39908063 Skopírované
	Fuse prot.covers for FUSERBLOC UR T3 3P Položka: 38908063 Skopírované
	FUSERBLOC 3p, ext.oper, BS88, 63A Položka: 38416006 Skopírované
	Solid link for fuserbloc 63A Položka: 36299006 Skopírované
	Straight lever Fuserblock,UL Položka: 37294012 Skopírované
