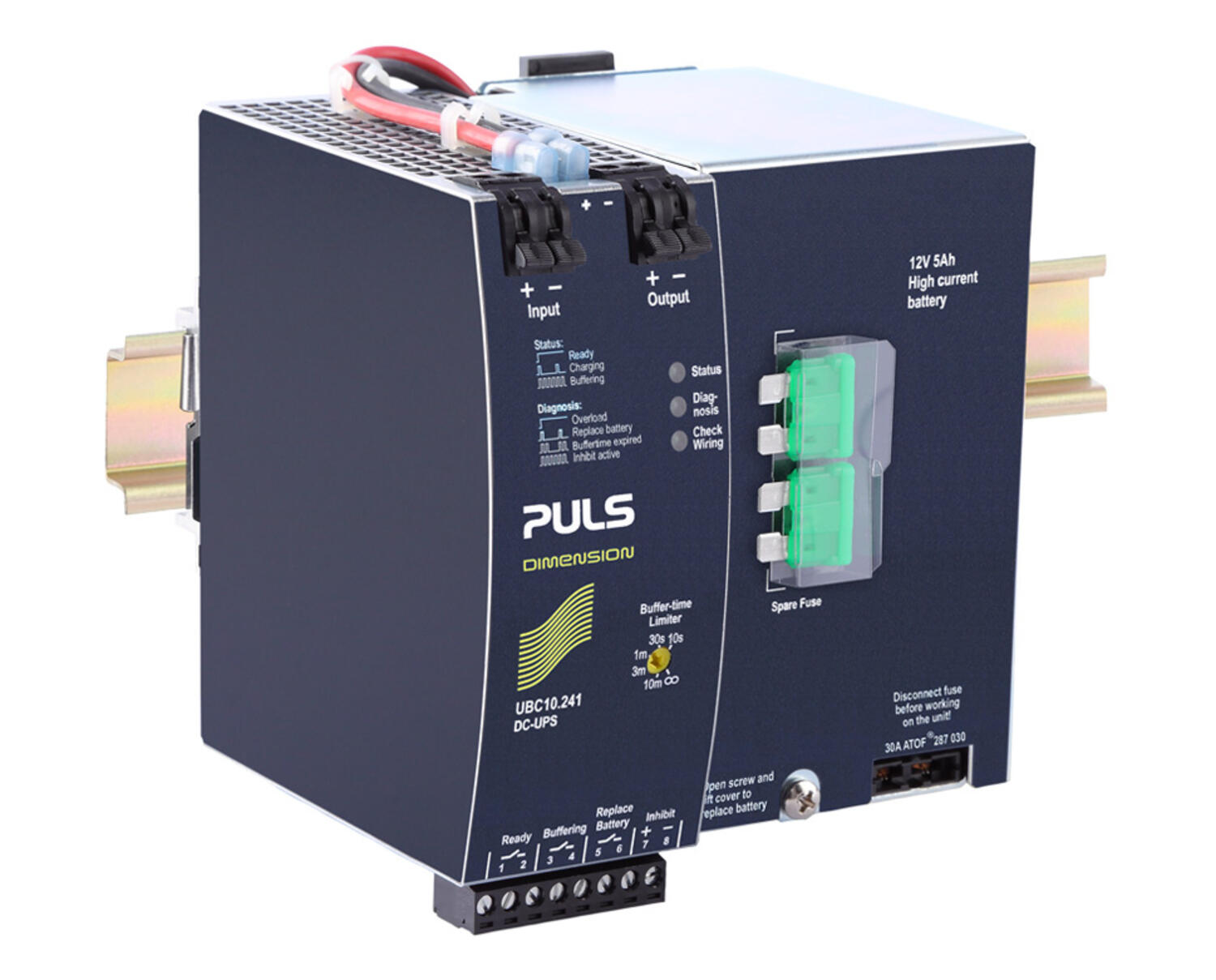

24 V DC, integrovaná bateria UPS, 5 Ah

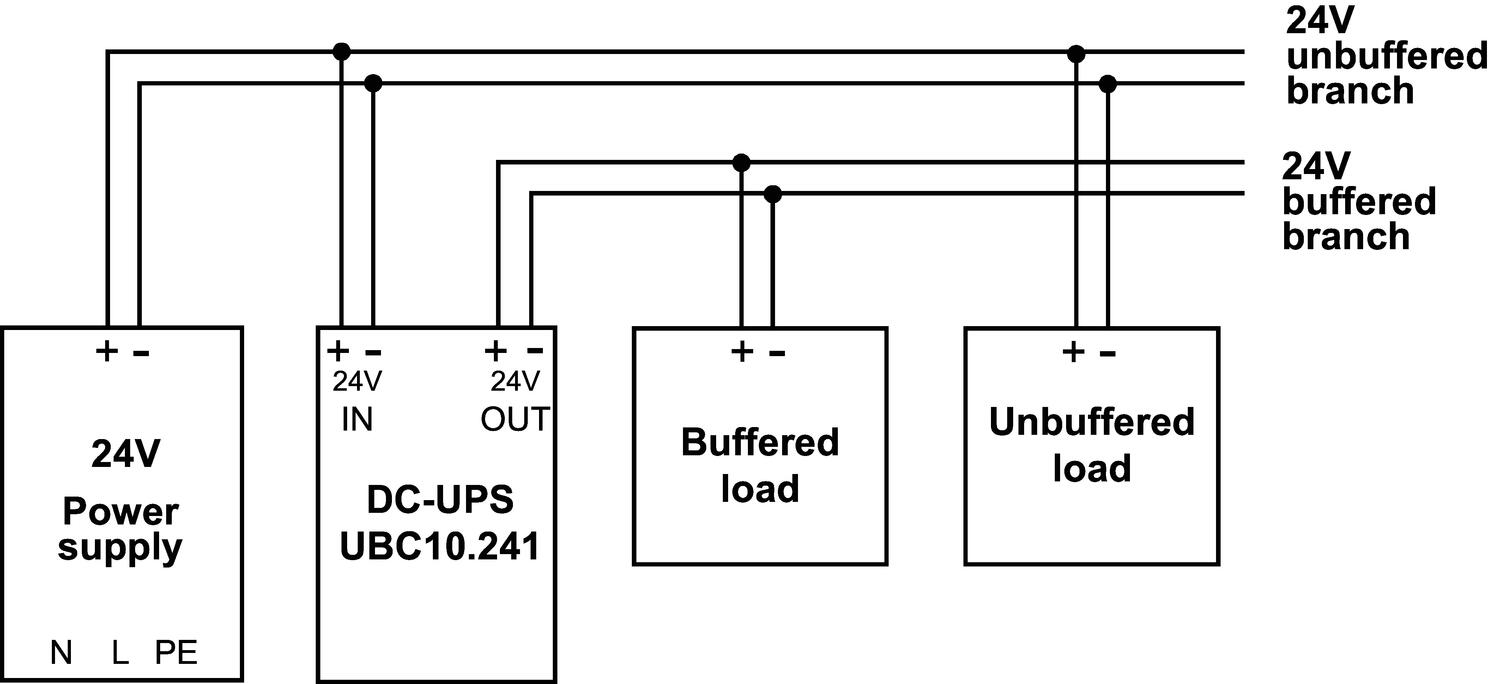

Systém DC-UPS obsahuje riadiacu jednotku s integrovanou vysoko výkonnou batériou s výkonom 5 A a napájací zdroj s vhodným napájaním pre aplikáciu. Batériu jednoducho vymeňte odpojením skrutky na prednej strane. V prípade výpadku napájania sa batéria automaticky pripojí a napája pripojené záťaže. UPS potrebuje iba jednu (1) batériu 12 V, ktorá potom transformuje napätie batérie na 22,3 V DC, nie je potrebné navzájom zhodovať 2 batérie a výstupné napätie nevyhovuje krivke vybitia akumulátora, ale je konštantné na úrovni 22,3 V. Kapacita batérie sa používa 100% v porovnaní s dvoma sériovo pripojenými batériami, kde jedna z batérií nebude úplne nabitá.

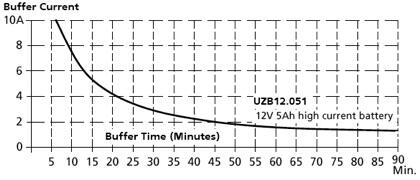

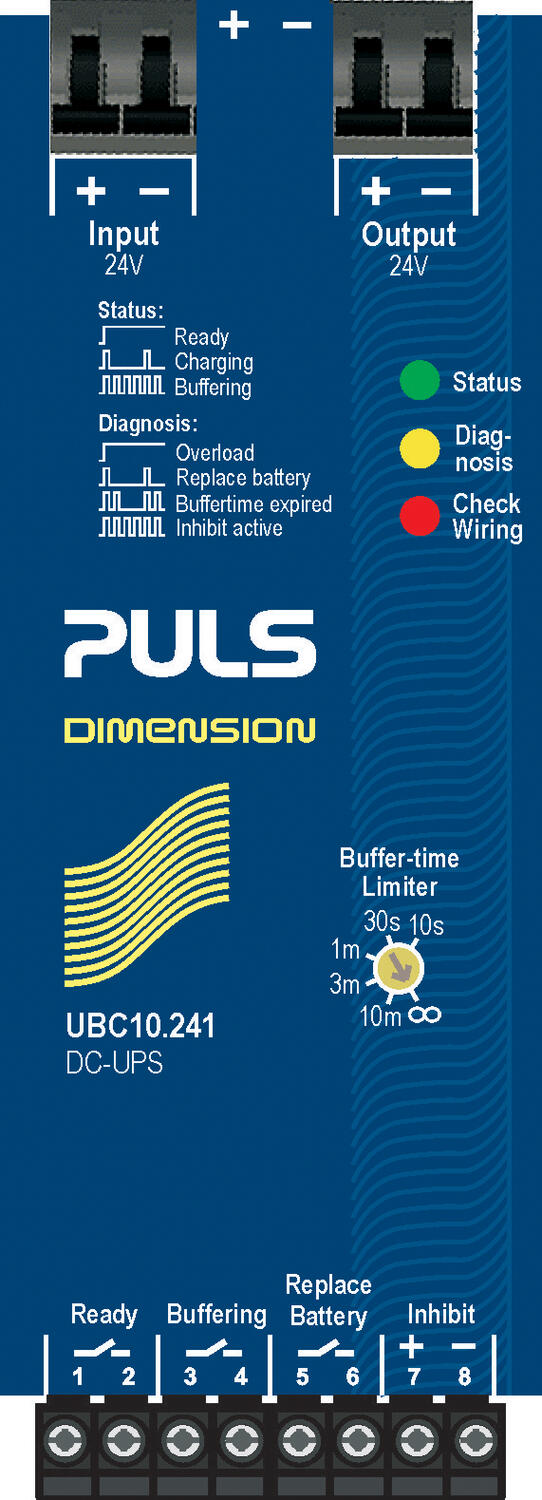

Dva reléové výstupy indikujú stav: modul je pripravený (kapacita batérie> 85%) a modul je aktívny (režim vyrovnávacej pamäte). Riadiaca jednotka testuje stav batérie v cykloch, keď je čas na výmenu batérie, aktivuje sa reléový výstup (vymeňte batériu). Jeden snímač meria teplotu a optimalizuje konečné nabíjacie napätie. Čas vyrovnávacej pamäte môže byť nastavený v rôznych časových intervaloch, aby sa ušetrila kapacita batérie. Pri výbere konštantného výboja je výstupné napätie aktívne, kým batéria nedosiahne hlboké vybitie a riadiaca jednotka odpojí batériu.
Porucha poistky akumulátora klesne na výstup Ready a na riadiacej jednotke sa rozsvieti červená LED dióda. Výstup má obmedzenie prúdu a po asi 5 sekundách po skrate sa vypne, čím sa batéria uloží a súčasne sa zabráni vypnutiu poistky batérie. Pri skrate v režime vyrovnávacej pamäte modul dodá cca 20 A, čo pomáha vypnúť všetky sekundárne poistky. Monitorovanie poistky akumulátora a obmedzenia prúdu so skratom poskytuje zvýšenú bezpečnosť a záruku, že UPS bude fungovať po skratovaní. Vstup je galvanicky oddelený od výstupnej strany.
