24 V DC UPS pre externú batériu 3.9-40 Ah

UB10.241 je vhodný na použitie v aplikáciách, v ktorých prerušenia sa vyskytujú relatívne často a časy sú pomerne krátke, napríklad na zabezpečenie procesu ukončenia a udržanie prevádzky PLC a ďalších kritických komponentov.

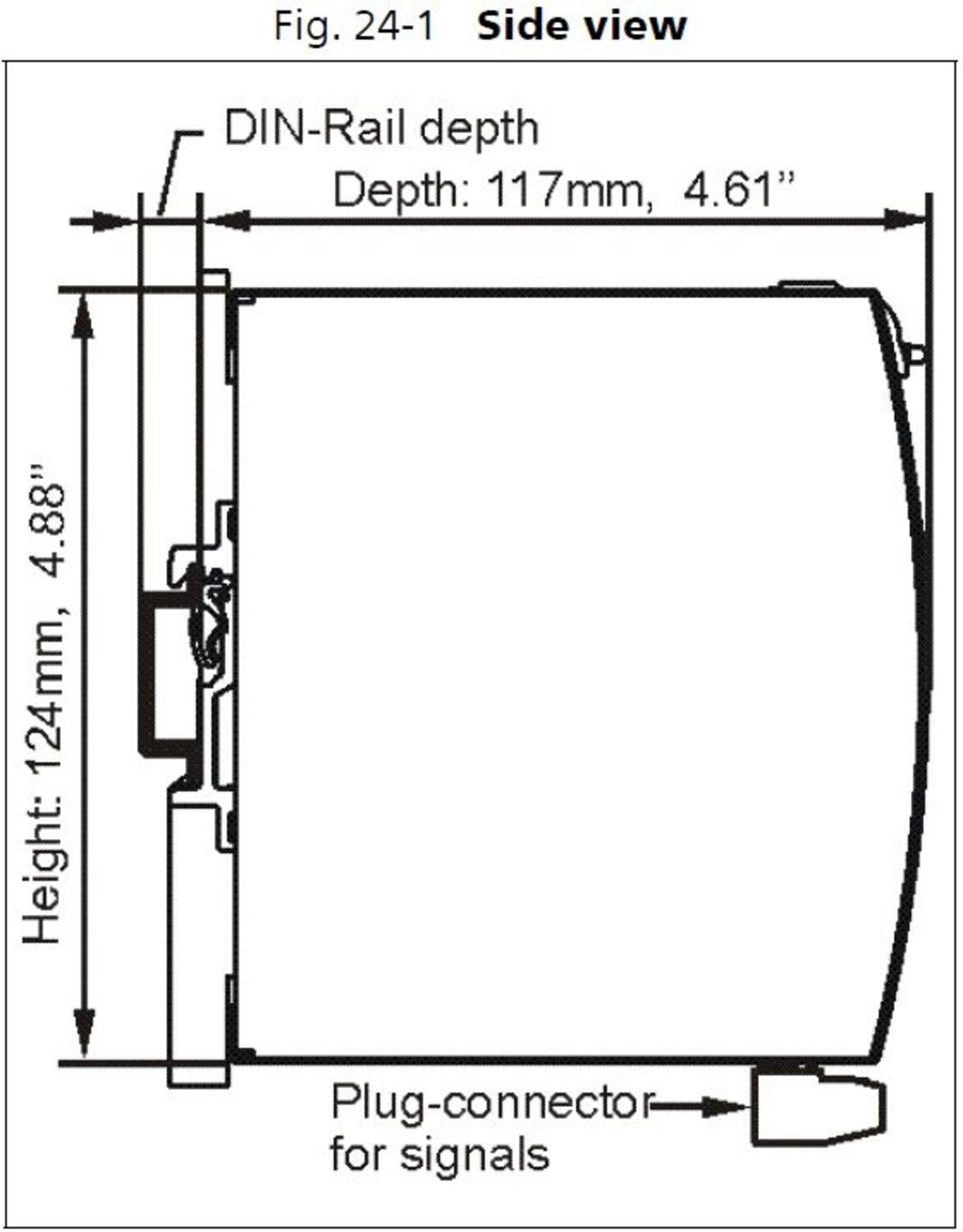

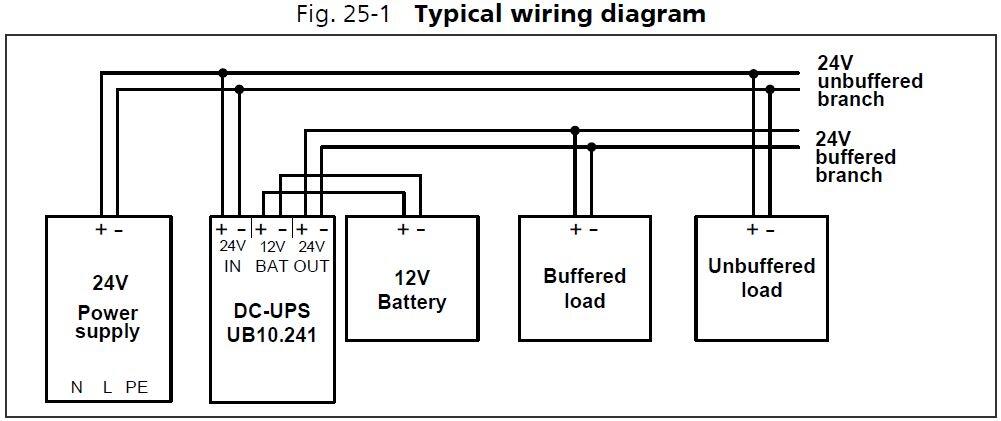

Kompletný systém DC-UPS pozostáva z riadiacej jednotky a batérie a napájania s vhodným vstupom pre aplikáciu. V prípade výpadku napájania sa batéria automaticky zapne a napája pripojené záťaže. Riadiaca jednotka vyžaduje len (1) 12 V batériu, ktorá potom transformuje napätie akumulátora až na 22,3 V DC. Dve batérie nemusia byť navzájom vyrovnané a výstupné napätie je konštantné na úrovni 22,3 V. Kapacita batérie sa používa 100% v porovnaní s dvoma batériami zapojenými do série, kde jedna z batérií nie je úplne nabitá.

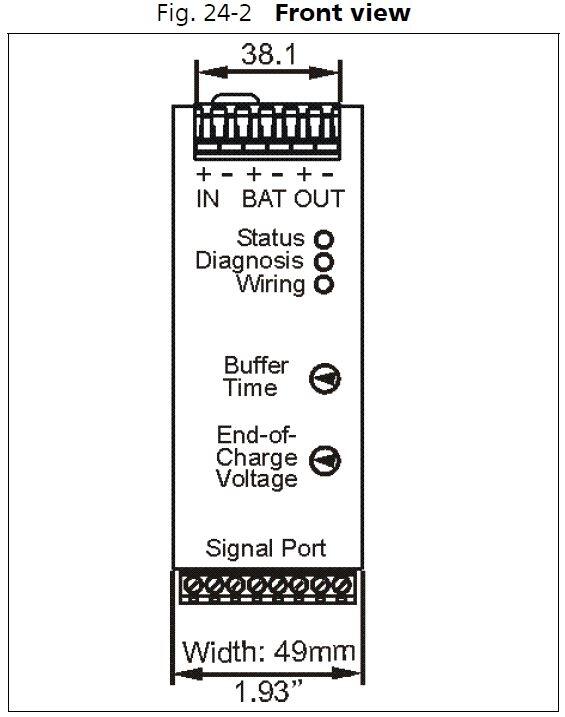

Dva reléové výstupy indikujú stav: modul je pripravený (kapacita batérie> 85%) a modul je aktívny (režim vyrovnávacej pamäte). Riadiaca jednotka testuje stav batérie v cykloch. Keď je čas na výmenu batérie, aktivuje sa reléový výstup (vymeňte batériu). Vpredu je zvolené optimálne konečné nabíjacie napätie vo vzťahu k teplote okolia. Existujú tri dostupné alternatívy: 10 ° C, 25 ° C a 40 ° C.

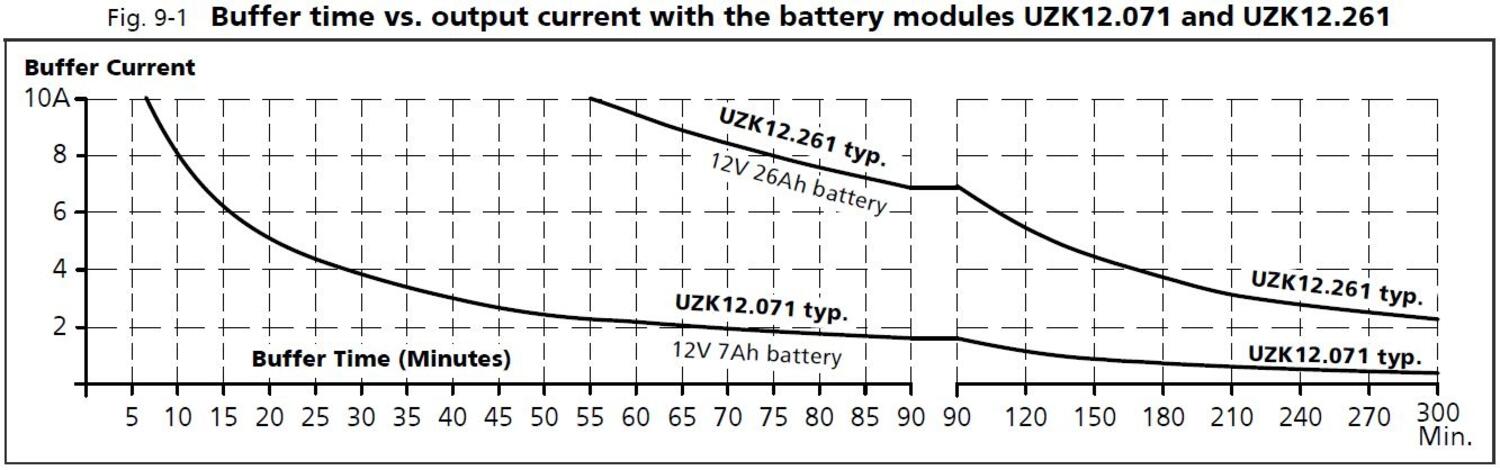

Čas zálohovania je možné nastaviť v rôznych časových intervaloch, aby sa ušetrila kapacita batérie. Pri výbere konštantného vybitia bude výstupné napätie aktívne, kým batéria nedosiahne hlboké vybitie a riadiaca jednotka potom odpojí batériu. K dispozícii je aj vstup pre externé vypnutie času zálohovania. V prípade poruchy poistky akumulátora sa vypne výstup Ready a na riadiacej jednotke sa rozsvieti červená LED dióda. Výstup je obmedzený a vypne sa asi po 5 sekundách po skrate, čím sa ušetrí batéria a súčasne sa zabráni vypnutiu poistky batérie. V prípade skratu v režime batérie modul dodáva približne 20 A, čo pomáha vypnúť všetky sekundárne poistky.
Monitorovanie poistky akumulátora a obmedzenia prúdu v prípade skratu vedie k vyššej spoľahlivosti a zaručuje, že UPS bude fungovať po skratovaní. Neexistuje galvanické oddelenie medzi 24 V DC vstupom a výstupom alebo medzi 24 V a 12 V. Izolácia medzi sieťou a výstupom sa vykoná prostredníctvom napájacieho zdroja.
