PULS

Redundantný modul, séria Dimension C

Série CP10.241-R

CP PULS Dimension je napájecí zdroj určený pro průmyslové aplikace. Má vstupní napětí 100-240V AC/110-150V DC, DC-OK signál a PFC. Je přetížitelný až o 20% do teploty 45°C a má ochranu proti zkratu a přepětí. Startovací proud je nízký, je odolný vůči rušení a lze ho použít pro sériové/paralelní zapojení a 3-fázové sítě. Montáž je možná na DIN lištu, je odolný vůči vibracím a existují různé varianty včetně ATEX. Je vhodný pro kontrolu, stroje, baterie a zátěže a má potřebné certifikace.
  • Výstupný prúd 10 A a 20 A
  • Účinnosť až 95,2%
  • Zabudovaná redundancia MOSFET
  • Rýchle skrutkové pripojenie
  • Záruka 3 roky

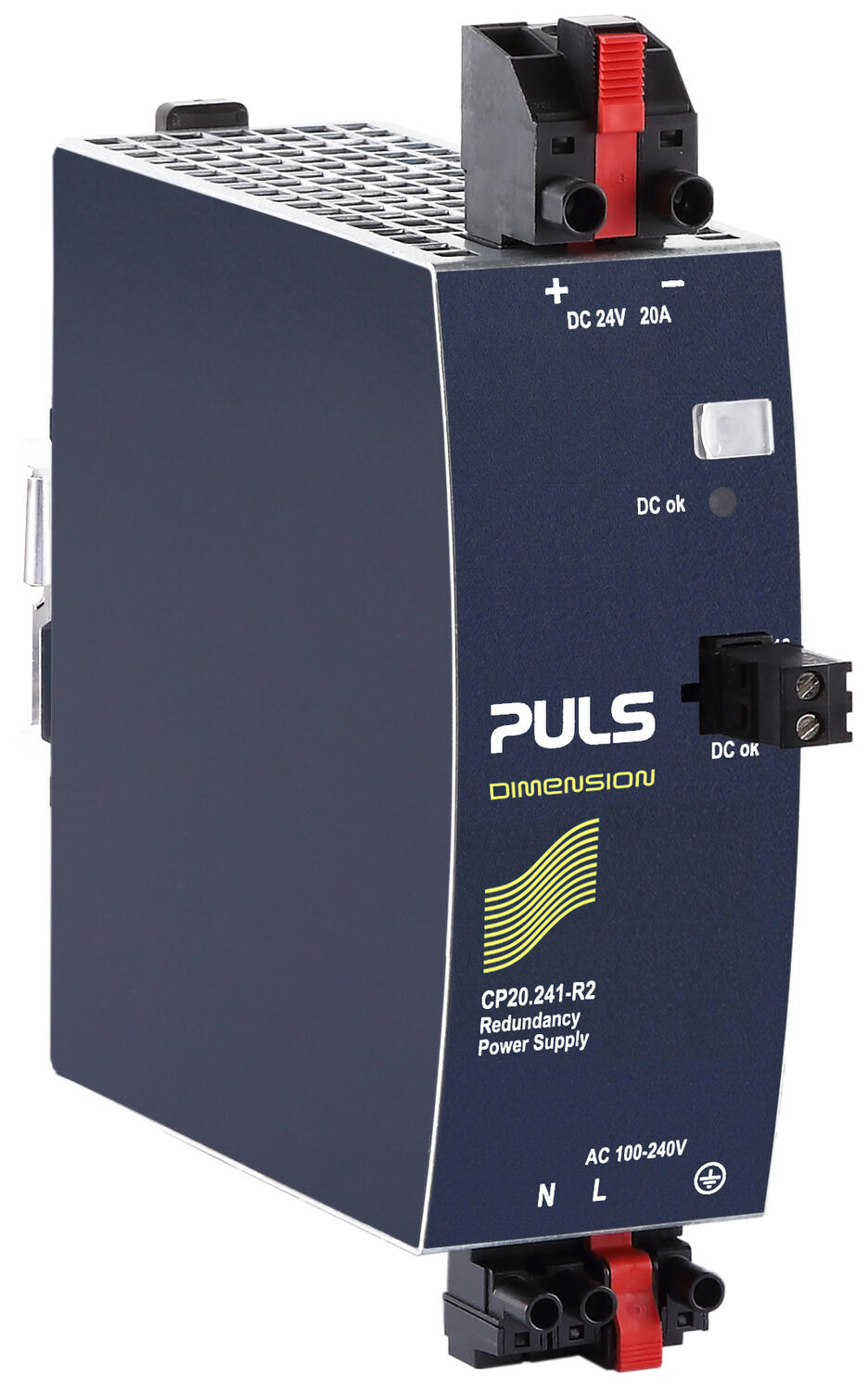

Priemyselný napájací zdroj CP20.241-R2

CP20.241-R2 - Zdroj so zabudovanou redundanciou 20 A

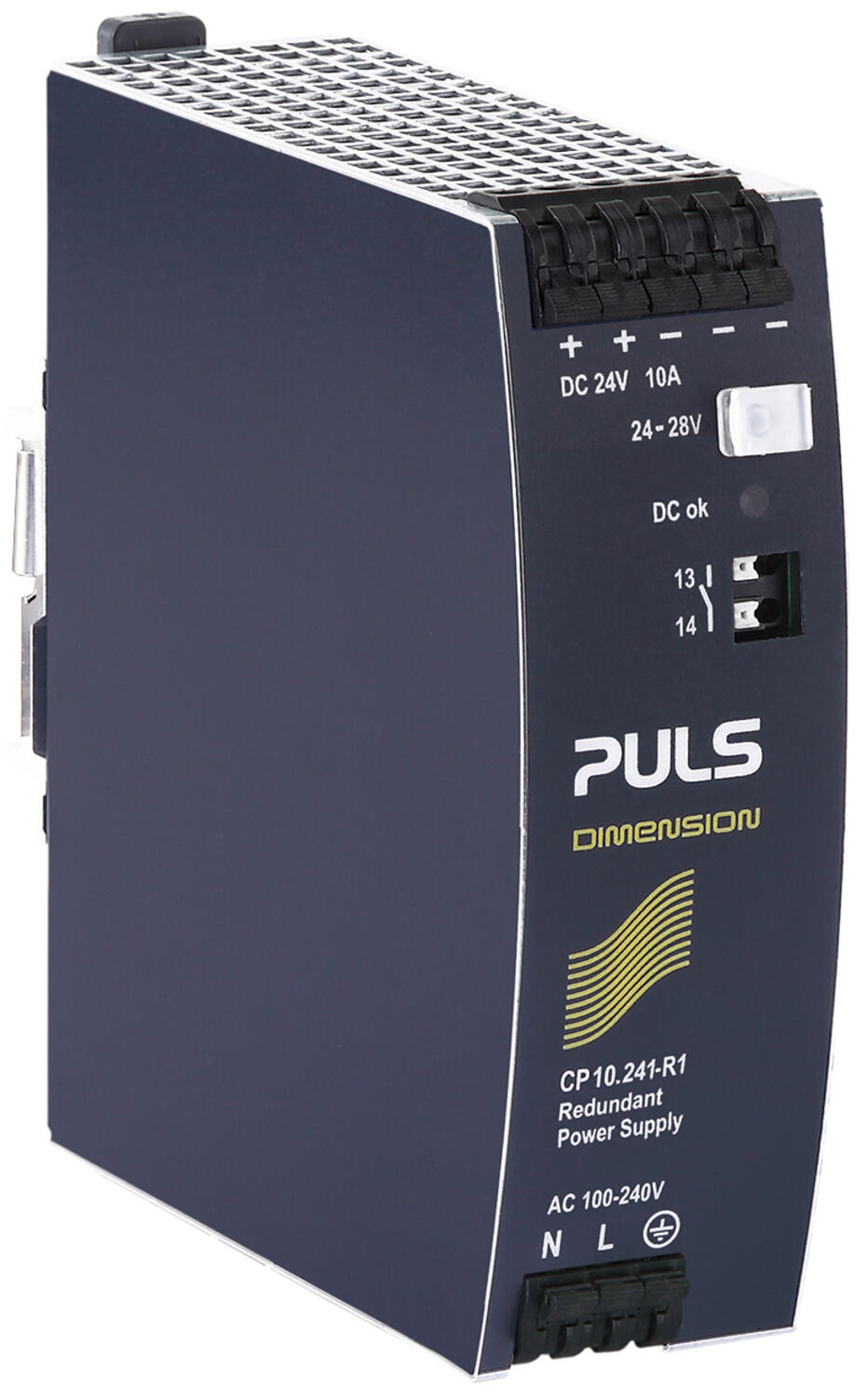

Priemyselný napájací zdroj CP10.241-R1

CP10.241-R1 - Pulsní zdroj PULS 24VDC 240W 10A Redundantní integrovaný modul, pružinové svorky

Priemyselný napájací zdroj CP10.241-R2-C1

CP10.241-R2-C1

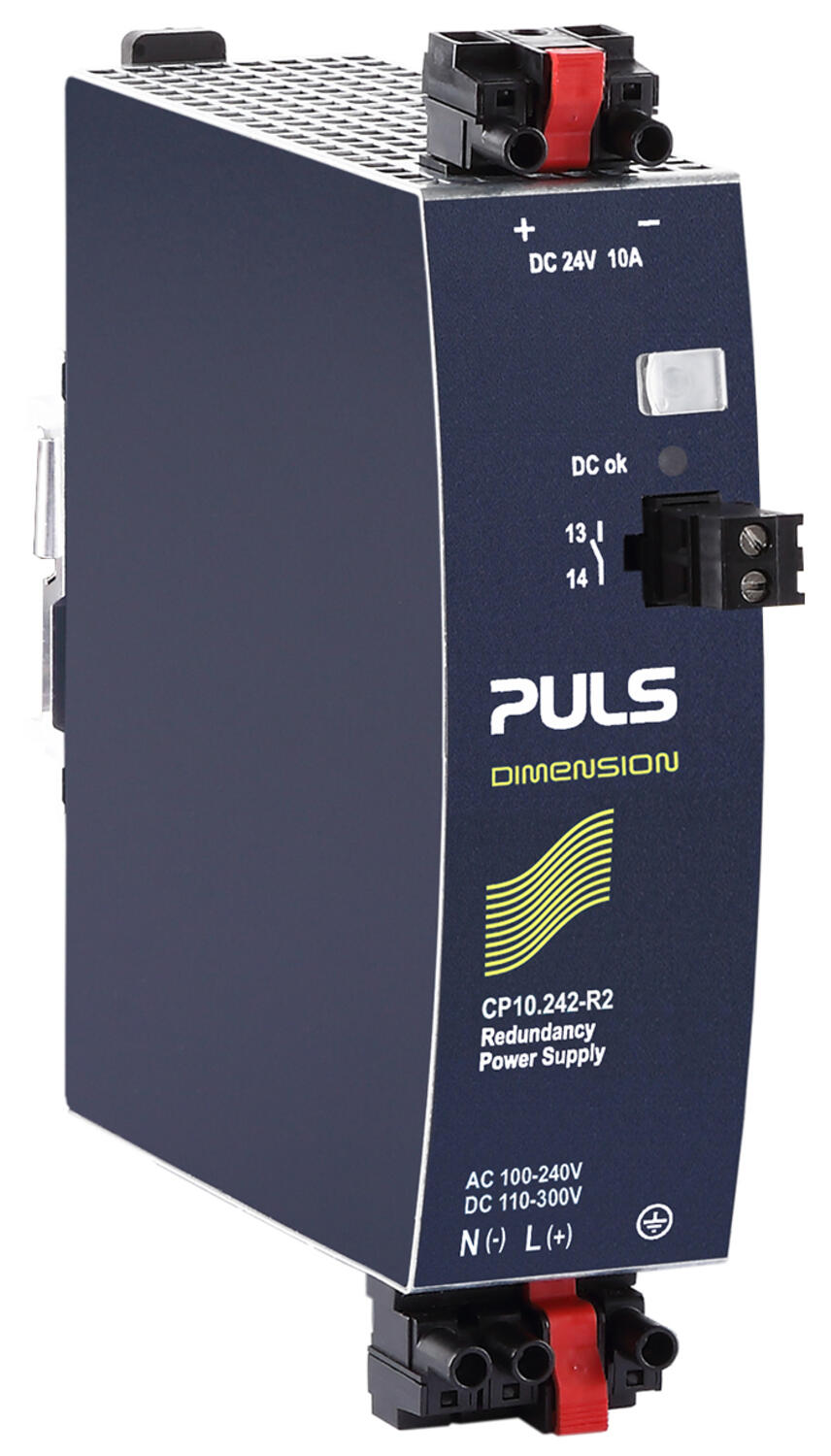

Priemyselný napájací zdroj CP10.242-R2

CP10.242-R2 - Pulsní zdroj PULS 24VDC 240W 10A Redundantní integrovaný modul, hot swap, rozšírený DC vstup

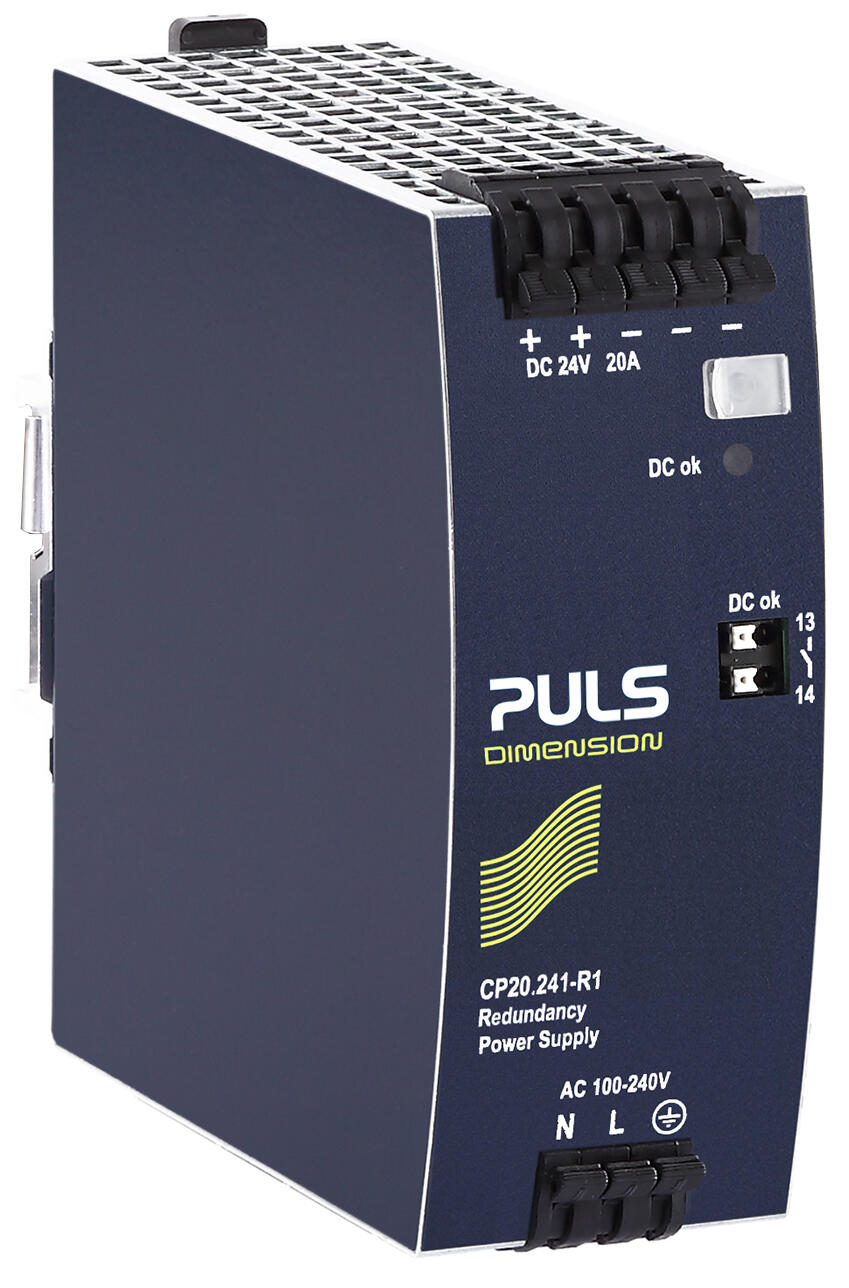

Priemyselný napájací zdroj CP20.241-R1

CP20.241-R1 - Pulsní zdroj PULS 24VDC 480W 20A Redundantní integrovaný modul, pružinové svorky

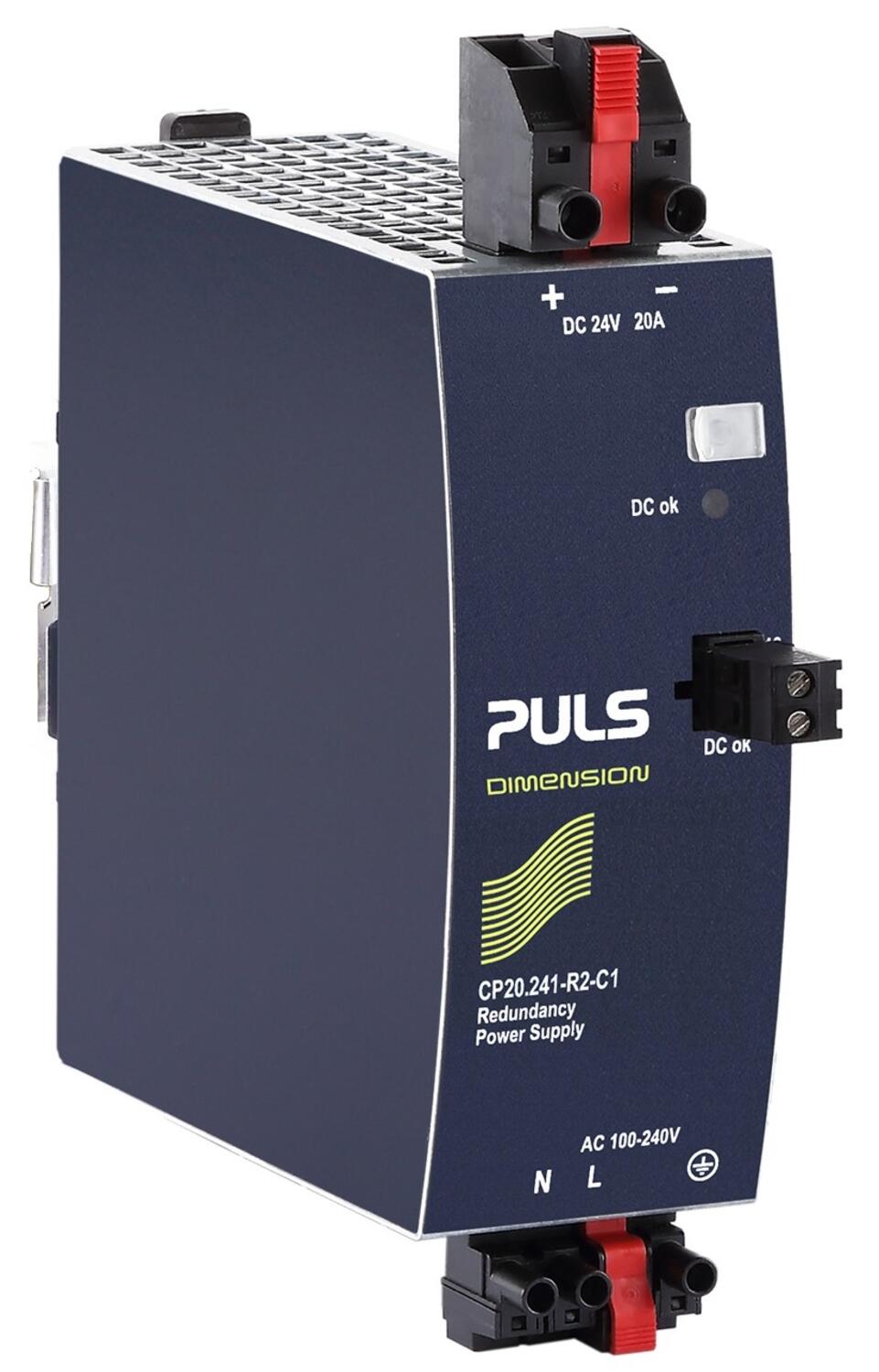

Priemyselný napájací zdroj CP20.241-R2-C1

CP20.241-R2-C1 - Pulsní zdroj PULS 24VDC 480W 20A Redundantní integrovaný modul, conformal coated

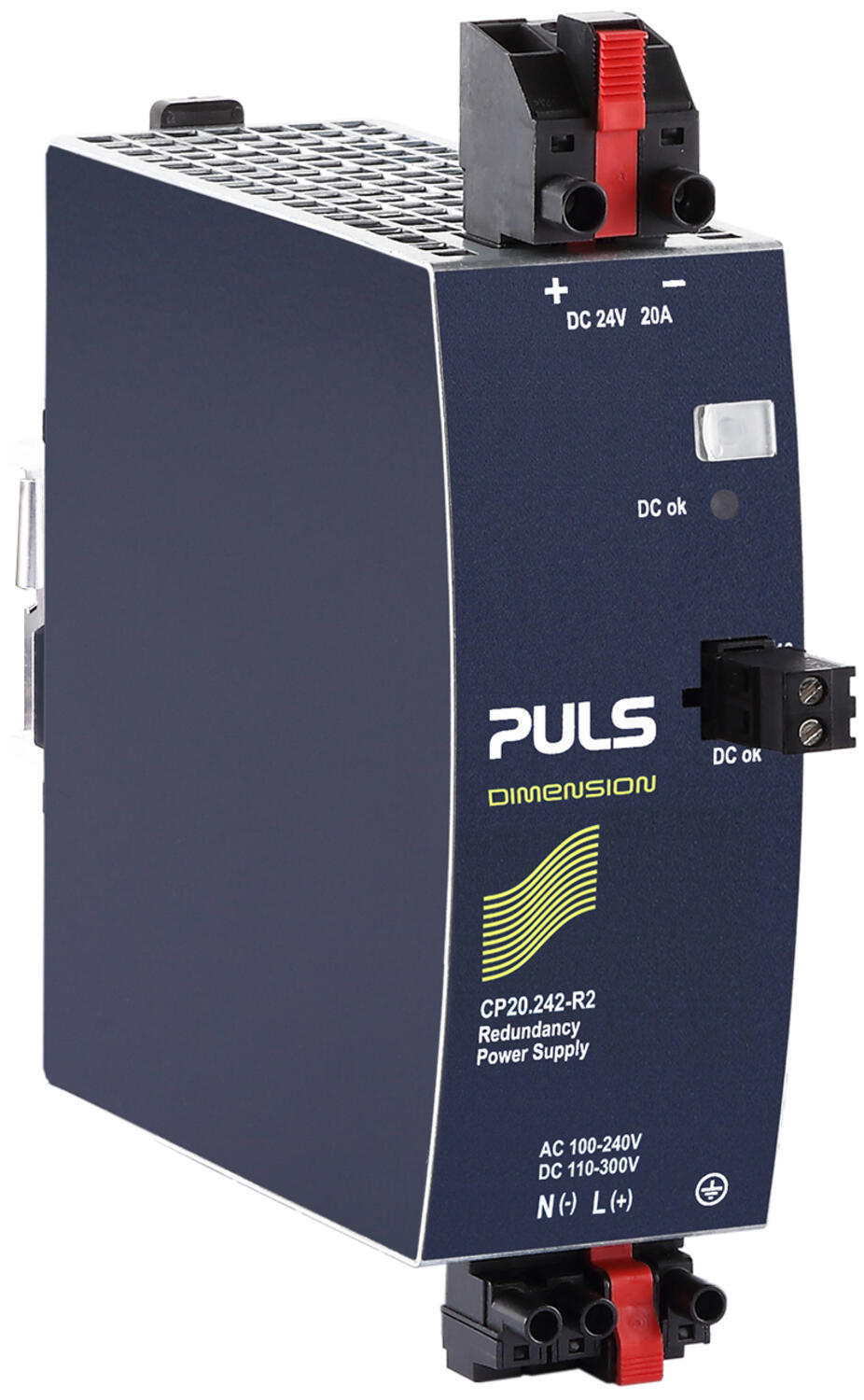

Priemyselný napájací zdroj CP20.242-R2

CP20.242-R2 - Pulsní zdroj PULS 24VDC 480W 20A Redundantní integrovaný modul, rozšírený DC vstup

Vybraná varianta

PULS_2016.eps

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Frekvencia napájania 50-60 ±6 %
Hĺbka 117 mm
Hmotnosť 0,6 kg
Kryt Hliník
Max. teplota bez zníženia výkonu 60 °C
Min. teplota bez zníženia výkonu -25 °C
MTBF (IEC 61709) 230 V AC, max zaťaž, 40 ° C 641000 h
Nárazový prúd pri 120 V AC typ. 6 A
Počet fáz 1
Prechodové javy Áno
Preklenutie krátkodobého výpadku v sieti pri 120 V AC, typ. celková záťaž 37 ms
Preklenutie krátkodobého výpadku v sieti pri 230 V AC, typ. celková záťaž 37 ms
Preklenutie krátkodobého výpadku v sieti pri 230 V AC, typ. celková záťaž 9 A
Rozsah vstupného napätia Wide-range
Séria Dimension C
Šírka 39 mm
Spotreba pri 120 V AC 2,17 A
Spotreba pri 230 V AC 1,14 A
Trieda krytia IP20
Úbytok výkonu od +60 ° C do +70 ° C 6 W/°C
Účinník pri 120 V AC, celková záťaž, typ. 0,99
Účinník pri 230 V AC, celková záťaž, typ. 0,97

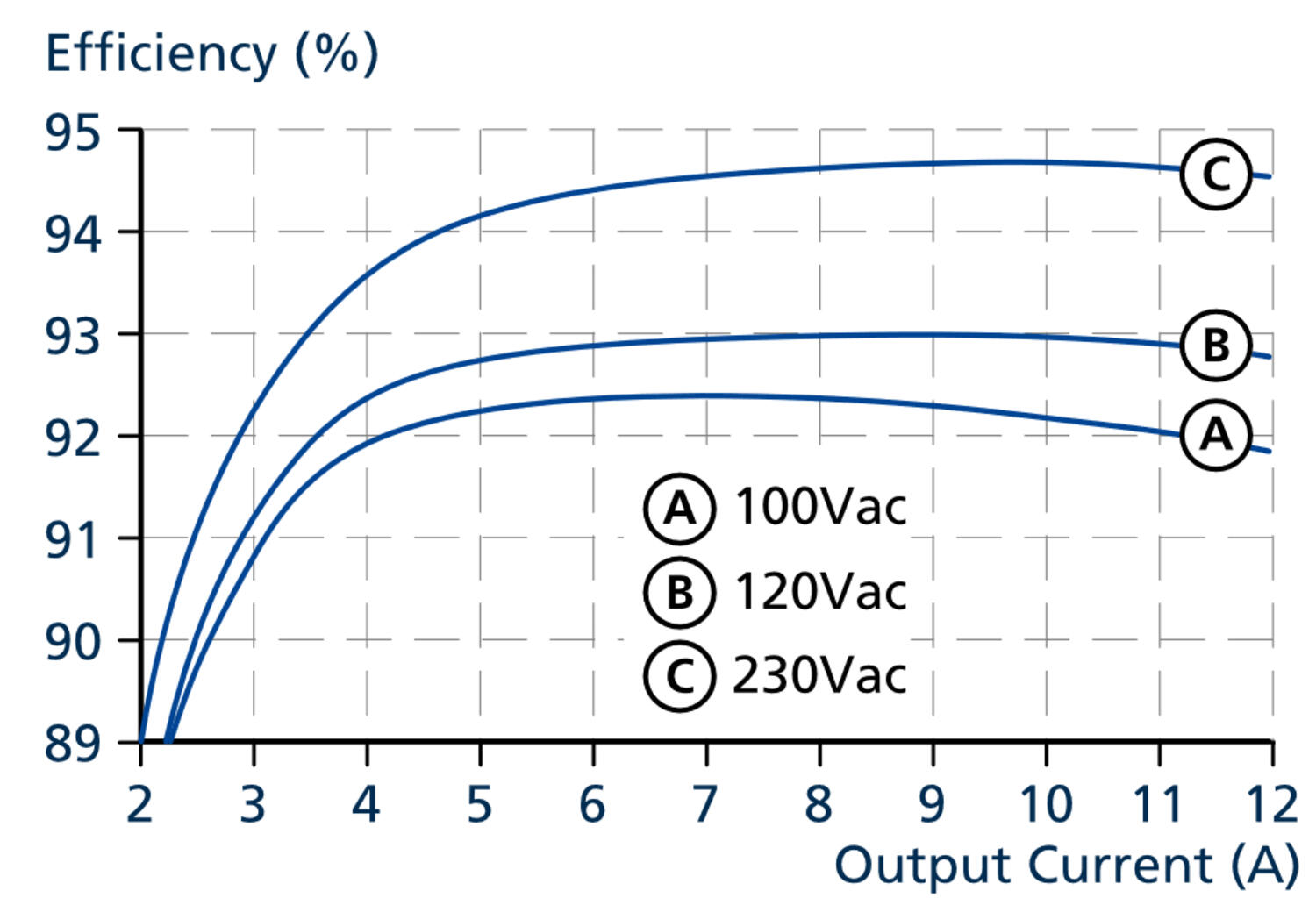

Účinnosť pri 120 V AC, celková záťaž, typ. 93 %
Účinnosť pri 230 V AC, typ. 94,7 %
Účinnosť pri 230 V AC, typ. 93,9 %
Vstupné napätie AC 100-240 V
Vstupné napätie AC max. 264 V AC
Vstupné napätie AC min. 85 V AC
Vstupné napätie DC 110-150 V
Vstupné napätie DC max. 180 V DC
Vstupné napätie DC min. 88 V DC
Výkon 240 W
Výška 124 mm
Výstup DC relé Áno
Výstupné napätie 24 V DC
Výstupné napätie max. 28 V DC
Výstupné napätie min. 24 V DC
Výstupný prúd 10 A
Zhoda s normami ATEX, CE, CSA US, cULus, IECEx
Životnosť pri 120 V striedavom prúde, pri plnom zaťažení a +40 ° C 78000 h
Životnosť pri 230 V striedavom prúde, pri plnom zaťažení a +40 ° C 109000 h
Zvlnenie max. 50 mV pp

K stiahnutiu

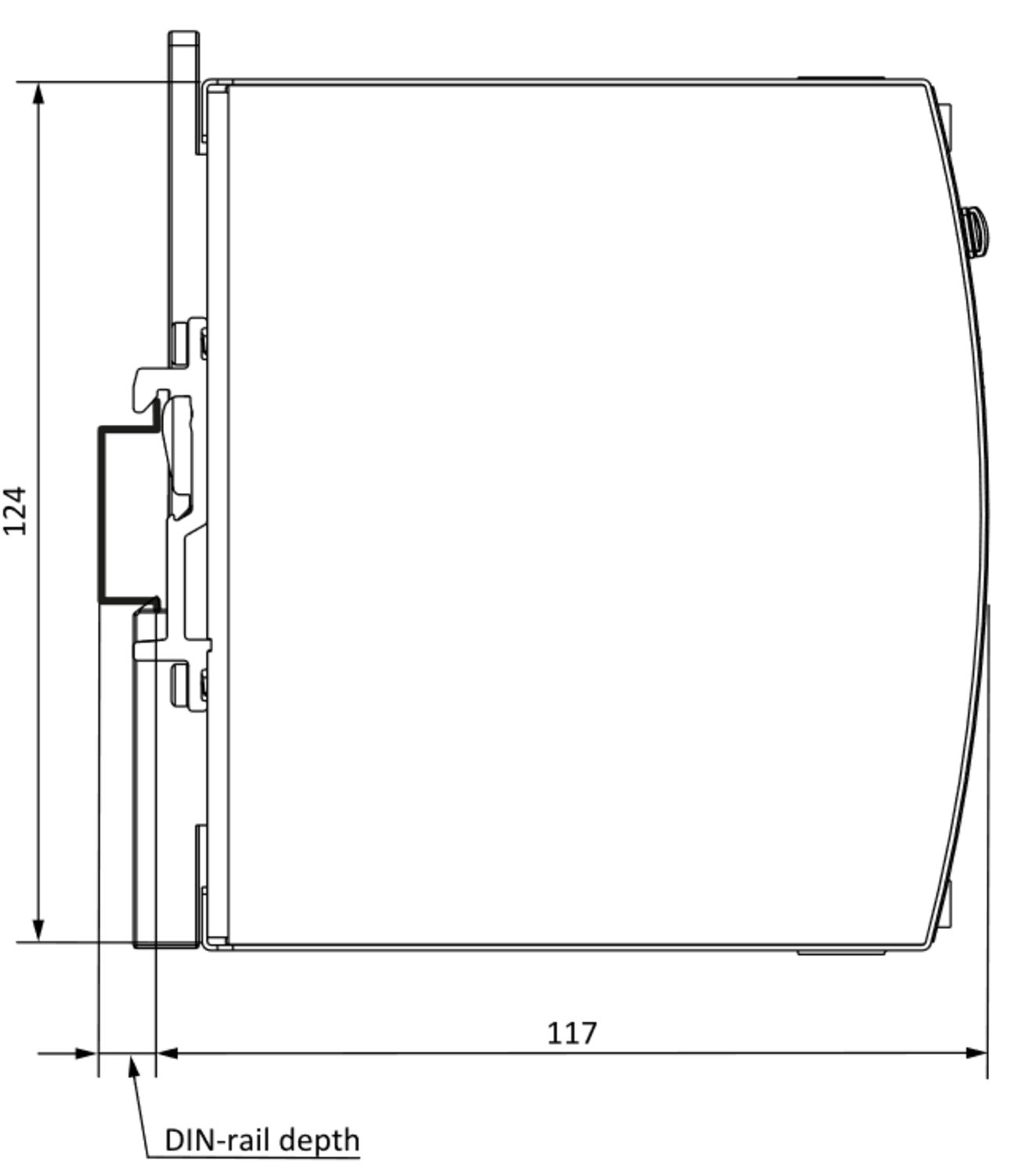

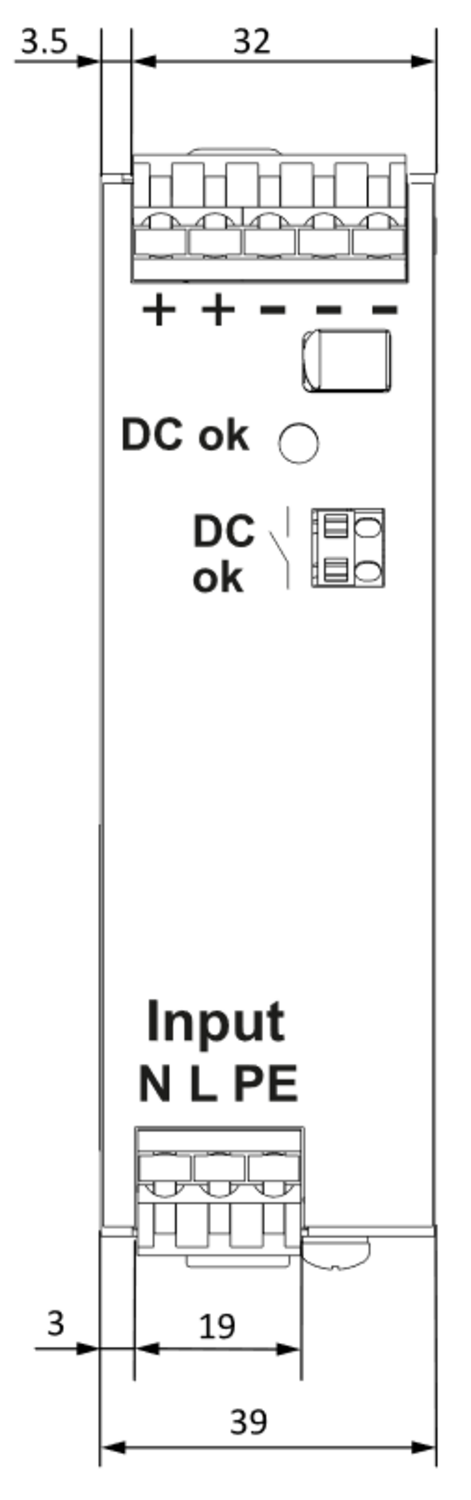

Rozmery a pripojenie

Výkresy

Popis produktu

Séria Pulse Dimension C slúži na optimalizáciu nákladov bez kompromisov v oblasti kvality, spoľahlivosti alebo výkonu.

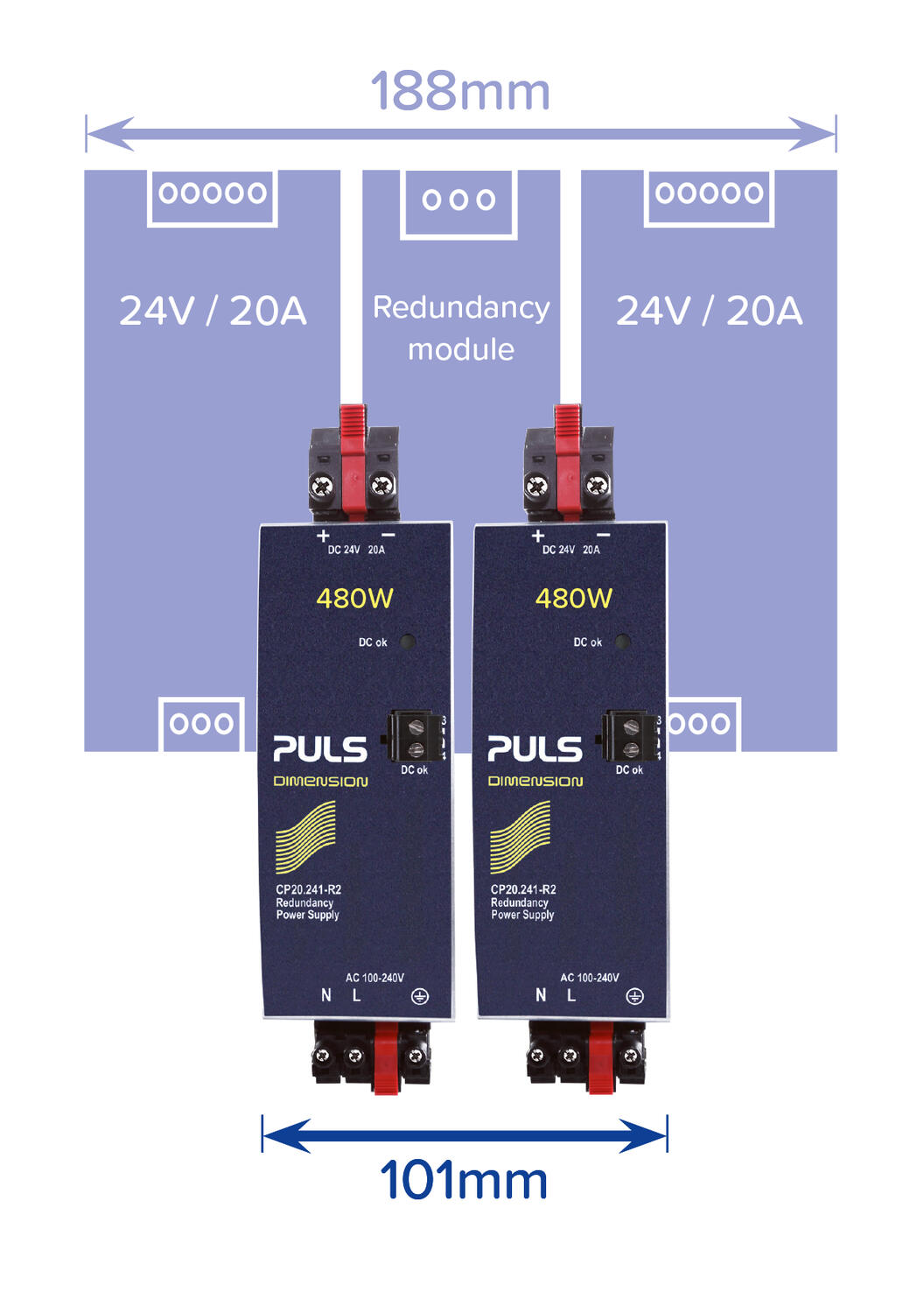

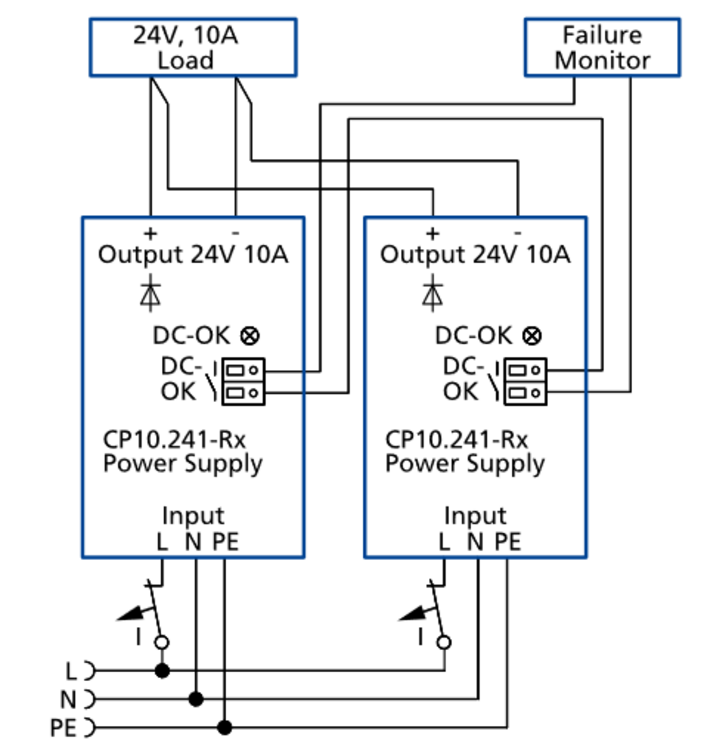

Napäťové agregáty s vstavanou redundanciou môžu nahradiť redundantné moduly. Získate bezpečný systém, ktorý je mimoriadne dôležitý v aplikáciách, kde sú prestoje drahé. Jednotky majú rýchle konektory na vstupe a výstupe pre rýchlu a jednoduchú výmenu v prípade poruchy.



Výkonová rezerva vo výške 20% je užitočná najmä pri spustení a pri preklenutí výkonových špičiek v aplikácii. Výkonová rezerva sa môže používať nepretržite až do + 45 ° C a kratších časových intervalov od +45 do +60 ° C.



Jednotky môžu poskytnúť skratové prúdy.



Aktívna PFC. Ochrana je vždy aktívna bez ohľadu na teplotu. DC- OK, široký teplotný rozsah, prechodové filtre robia jednotku vhodnou prakticky pre všetky inštalácie.



Skrat

CP10



CP20

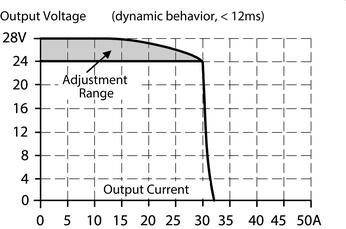

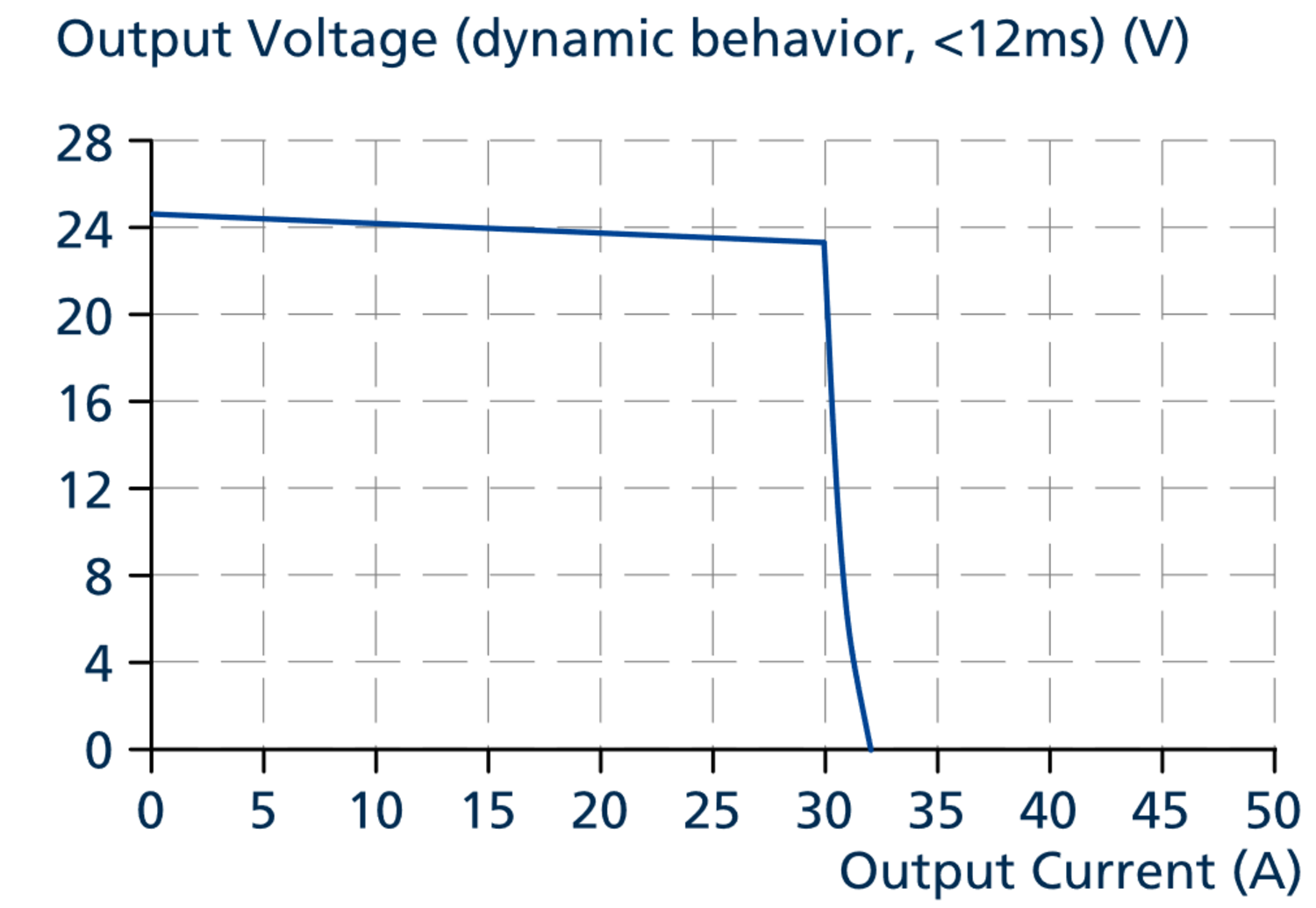

 cp10e241-r1_r2_r3_dynamic-overcurrent-capability.eps

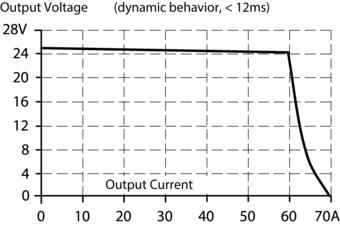

cp20e241-r1_r2_r3_dynamic-overcurrent-capability.eps

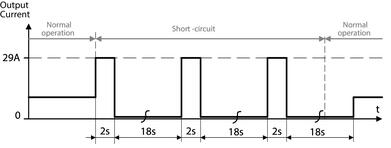

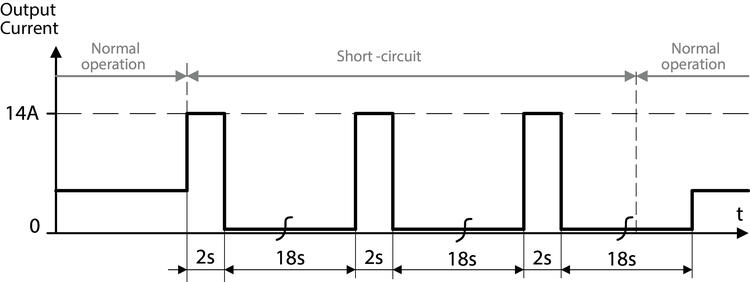

Hiccup

CP10

cp10e241-r1_r2_r3_short-circuit-on-output.eps



CP20

cp20e241-r1_r2_r3_short-circuit-on-output.eps



Vďaka unikátnej funkcií Hiccupplus, zdroj zaisťuje vysoký skratový prúd, pričom sa vyhne riziku prehriatej elektroinštalácie a poškodeniu pripojených spotrebičov. Pri skrate nastane nasledovné:



1. Vysoký špičkový prúd, ktorý umožňuje vypnutie po dobu 12 ms.



2. Zariadenie sa odpojí po dobu 2 s.



3. Po 2 s vypnite prístroj. Potom skúste reštartovať každých 18 sekúnd. Ak je porucha odstránená, jednotka sa spustí automaticky, inak sa spustí počas ďalších 18 s. Táto funkcia nezaťazuje kabeláž a nepoškodzuje elektroniku.



Príslušenstvo

Príbuzné produkty

Add product as a new cart row

You already added this product. Choose whether to increase quantity on the existing row or add the product as a new row.

Objednávacie číslo Conformal coated Hĺbka Hmotnosť Min. teplota bez zníženia výkonu MTBF (IEC 61709) 230 V AC, max zaťaž, 40 ° C Nárazový prúd pri 120 V AC typ. Preklenutie krátkodobého výpadku v sieti pri 120 V AC, typ. celková záťaž Preklenutie krátkodobého výpadku v sieti pri 230 V AC, typ. celková záťaž Preklenutie krátkodobého výpadku v sieti pri 230 V AC, typ. celková záťaž Šírka Spotreba pri 120 V AC Spotreba pri 230 V AC Úbytok výkonu od +60 ° C do +70 ° C Účinník pri 230 V AC, celková záťaž, typ. Účinnosť pri 120 V AC, celková záťaž, typ. Účinnosť pri 230 V AC, typ. Účinnosť pri 230 V AC, typ. Vstupné napätie DC Vstupné napätie DC max. Výkon Výstupný prúd Zhoda s normami Životnosť pri 120 V striedavom prúde, pri plnom zaťažení a +40 ° C Životnosť pri 230 V striedavom prúde, pri plnom zaťažení a +40 ° C Zvlnenie max.
Priemyselný napájací zdroj CP10.241-R2-C1
Zdroj so zabudovanou redundanciou 10 A
Položka:
CP10.241-R2 Skopírované
117 mm
0,6 kg
-25 °C
641000 h
6 A
37 ms
37 ms
9 A
39 mm
2,17 A
1,14 A
6 W/°C
0,97
93 %
94,7 %
93,9 %
110-150 V
180 V DC
240 W
10 A
ATEX, CE, CSA US, cULus, IECEx
78000 h
109000 h
50 mV pp
Priemyselný napájací zdroj CP10.242-R2
Pulsní zdroj PULS 24VDC 240W 10A Redundantní integrovaný modul, hot swap, rozšířený DC vstup
Položka:
CP10.242-R2 Skopírované
117 mm
0,6 kg
-25 °C
641000 h
6 A
37 ms
37 ms
9 A
39 mm
2,17 A
1,14 A
6 W/°C
0,97
93 %
94,7 %
93,9 %
110-300 V
360 V DC
240 W
10 A
CB, CE, cULus
78000 h
109000 h
50 mV pp
Priemyselný napájací zdroj CP10.241-R1
Pulsní zdroj PULS 24VDC 240W 10A Redundantní integrovaný modul, pružinové svorky
Položka:
CP10.241-R1 Skopírované
117 mm
0,6 kg
-25 °C
641000 h
6 A
37 ms
37 ms
9 A
39 mm
2,17 A
1,14 A
6 W/°C
0,97
93 %
94,7 %
93,9 %
110-150 V
180 V DC
240 W
10 A
ATEX, CE, CSA US, cULus, IECEx
78000 h
109000 h
50 mV pp
Priemyselný napájací zdroj CP20.241-R1
Pulsní zdroj PULS 24VDC 480W 20A Redundantní integrovaný modul, pružinové svorky
Položka:
CP20.241-R1 Skopírované
127 mm
0,83 kg
-40 °C
543000 h
10 A
32 ms
32 ms
4,5 A
48 mm
4,28 A
2,25 A
12 W/°C
0,98
93,8 %
95,2 %
94,6 %
110-150 V
180 V DC
480 W
20 A
ATEX, CB, CE, CSA US, cRUus, cULus, IECEx
53000 h
90000 h
100 mV pp
Priemyselný napájací zdroj CP20.241-R2
Zdroj so zabudovanou redundanciou 20 A
Položka:
CP20.241-R2 Skopírované
127 mm
0,85 kg
-40 °C
543000 h
10 A
32 ms
32 ms
4,5 A
48 mm
4,28 A
2,25 A
12 W/°C
0,98
93,8 %
95,2 %
94,6 %
110-150 V
180 V DC
480 W
20 A
ATEX, CB, CE, cRUus, cULus, IECEx
53000 h
90000 h
100 mV pp
Priemyselný napájací zdroj CP20.241-R2-C1
Pulsní zdroj PULS 24VDC 480W 20A Redundantní integrovaný modul, conformal coated
Položka:
CP20.241-R2-C1 Skopírované
Áno
127 mm
0,85 kg
-40 °C
543000 h
10 A
32 ms
32 ms
4,5 A
48 mm
4,28 A
2,25 A
12 W/°C
0,98
93,8 %
95,2 %
94,6 %
110-150 V
180 V DC
480 W
20 A
ATEX, CB, CE, cRUus, cULus, IECEx
53000 h
90000 h
100 mV pp
Priemyselný napájací zdroj CP20.242-R2
Pulsní zdroj PULS 24VDC 480W 20A Redundantní integrovaný modul, rozšírený DC vstup
Položka:
CP20.242-R2 Skopírované
127 mm
0,85 kg
-40 °C
543000 h
10 A
32 ms
32 ms
4,5 A
48 mm
4,28 A
2,25 A
12 W/°C
0,98
93,8 %
95,2 %
94,6 %
110-300 V
360 V DC
480 W
20 A
CB, CE, cULus
53000 h
90000 h
100 mV pp
