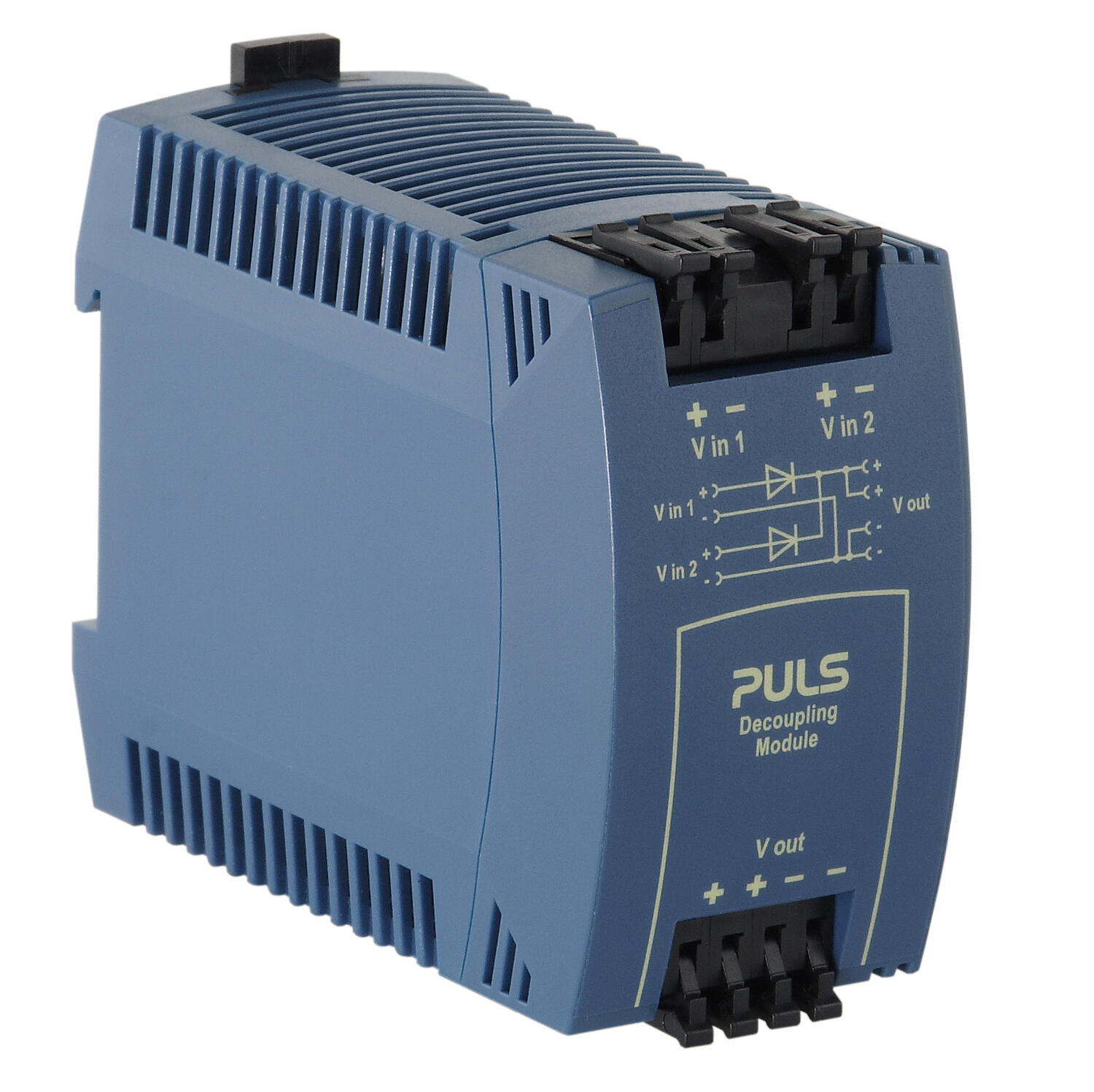

PULS
Redundantný modul 10 A, séria Miniline
Série MLY02
- Šírka 45 mm
- Duálne diódy
- Pružinové pripojenie
- Zvyšuje prevádzkovú spoľahlivosť
- Záruka 3 roky
Vybraná varianta
Redundantný modul 12-48 V DC, 2x5 A
Položka:
Vybraná varianta
Špecifikácia
| Hĺbka | 91 mm |
|---|---|
| Hmotnosť | 0,14 kg |
| Kryt | ABS-plast |
| Max. teplota bez zníženia výkonu | 60 °C |
| Min. teplota bez zníženia výkonu | -40 °C |
| Šírka | 45 mm |
| Trieda krytia | IP20 |
| Úbytok napätia na polovodiči | 900 mV |
| Vstupné napätie DC | 12-48 V |
| Vstupné napätie DC max. | 60 V DC |
| Vstupné napätie DC min. | 9 V DC |
| Vstupný prúd na kanál max. | 5 A |
| Výška | 75 mm |
| Výstupné napätie | 24 V DC |
| Výstupný prúd | 10 A |
| Výstupný prúd max. | 16 A |
| Zhoda s normami | ATEX, CE, CSA, GL, UL |
Popis produktu
Redundantný modul používa sa s napájacím zdrojom na zabezpečenie napájania 24 V. Redundantný modul má dva samostatné vstupy s diódami, ktoré oddeľujú napájacie jednotky. V prípade poruchy na sekundárnej strane napájacieho zdroja 1 dióda zabráni skratovaniu napájacieho zdroja, druhá zabezpečuje ochranu pred poruchami vnútorného napájania, ktorá je obzvlášť vhodná v procesoch, kde dochádza k nákladným prestojom. Redundantný modul sa môže použiť aj v systémoch, v ktorých je potrebné zabezpečiť prevádzku citlivého zaťaženia. Vstup 1 je pripojený k hlavnému zdroju napájania, ktorý bežne dodáva záťaž a napríklad PLC. Vstup 2 je pripojený k menšiemu zdroju napájania, ktorý je pripojený len k citlivej záťaži, v tomto prípade PLC. V prípade poruchy hlavného napájacieho zdroja alebo skrate pri zaťažení, bude PLC napájaný menším napájacím zdrojom a zabráni sa nesprávnym ukončením procesu. Redundantný modul je tiež vhodný, ak chcete oddeľovať napájacie jednotky od zaťaženia, aby sa zabránilo návratu napätia, ako sú napríklad motory a batérie. Ak je potrebných viac ako 10 A, použijú sa dva redundantné moduly, jeden pre každé napájanie. Obidva vstupy musia byť pripojené.
Technické parametre
Napájacie napätie, DC | 10-60 V DC |
Max. prúd* | 2x5 A or 1x10 A |
Špičkový prúd | 125 A/10 ms |
Pokles napätia diódy | 0.9 V |
Prevádzková teplota (bez redukcie záťaže) | -40 °C až +60 °C |
Trieda krytia | IP20 |
Hmotnosť | 136 g |
Pripojenie | Pružinová svorka, max. prierez pevného vodiča 4 mm² , 2.5 mm² - lankového vodiča |

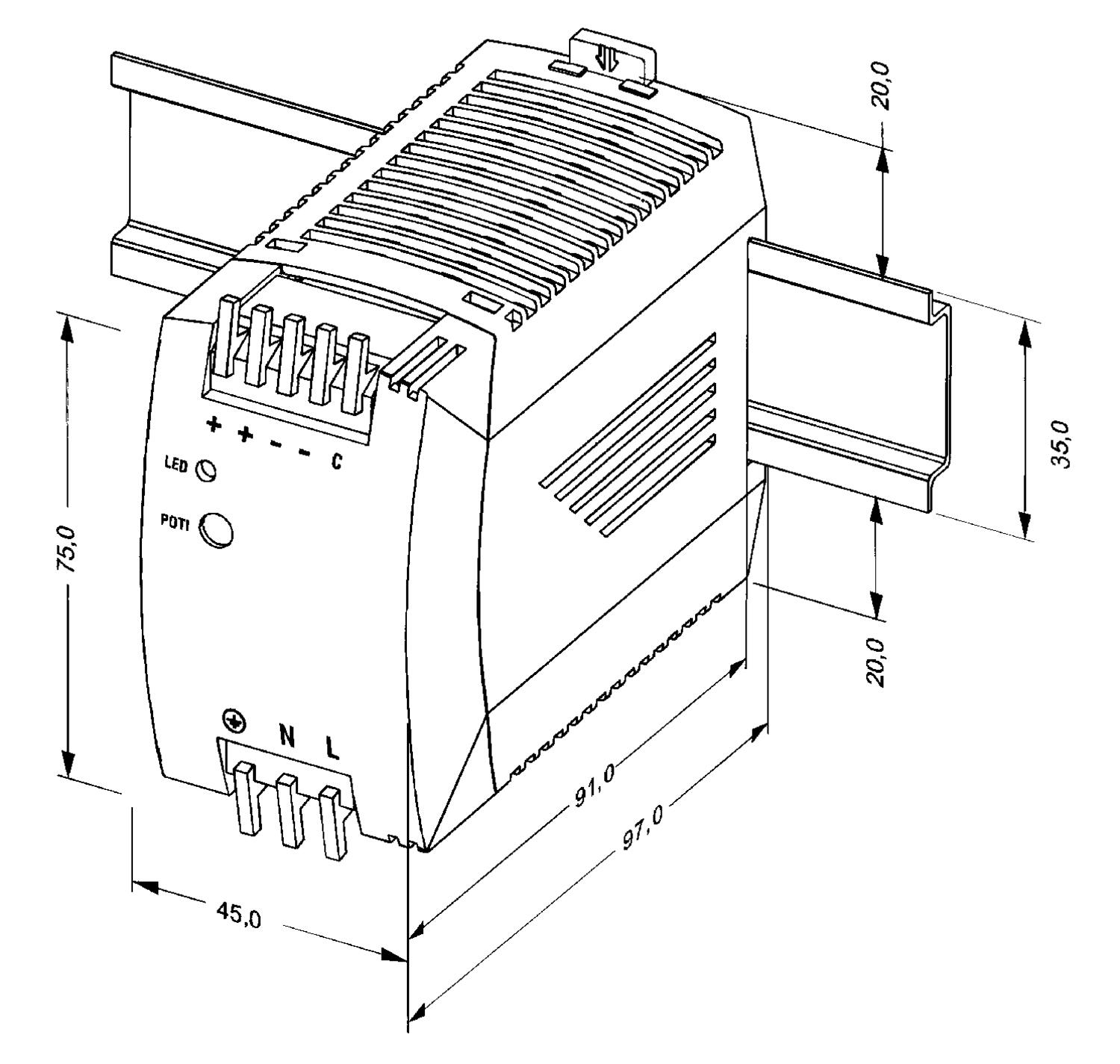

Rozmery | 45x97x75 mm |
Homologizácia | UL508 Listed, UL60950, GL, ABS |
EMC | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4. |
Zhoda s normami | EN61131-2, EN60204-1, EN50178 |
Každý vstup spracováva 10 A, výstup max. 10 A. Celkový prúd nesmie presiahnuť 10 A. | |
Pripojenie

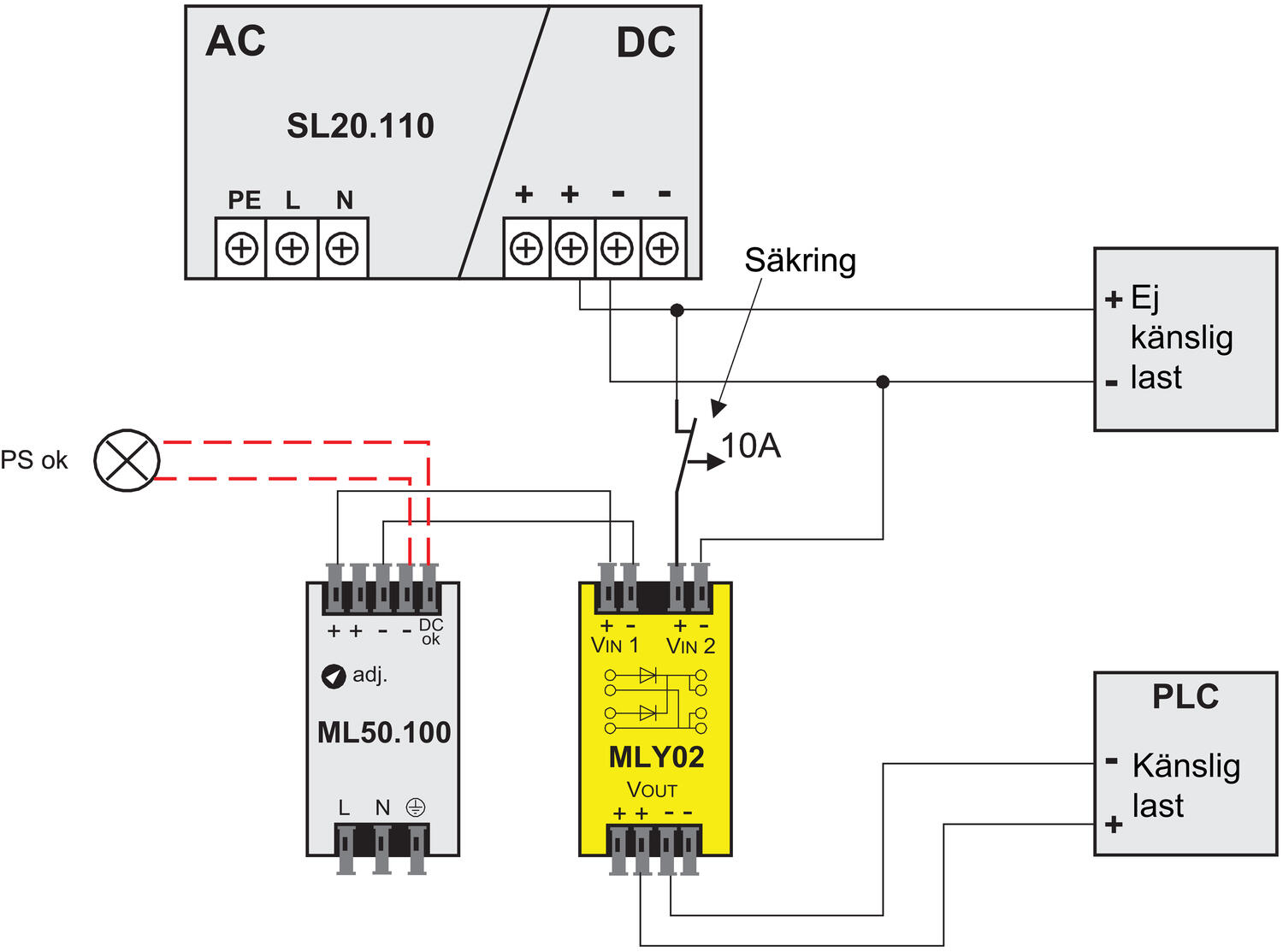

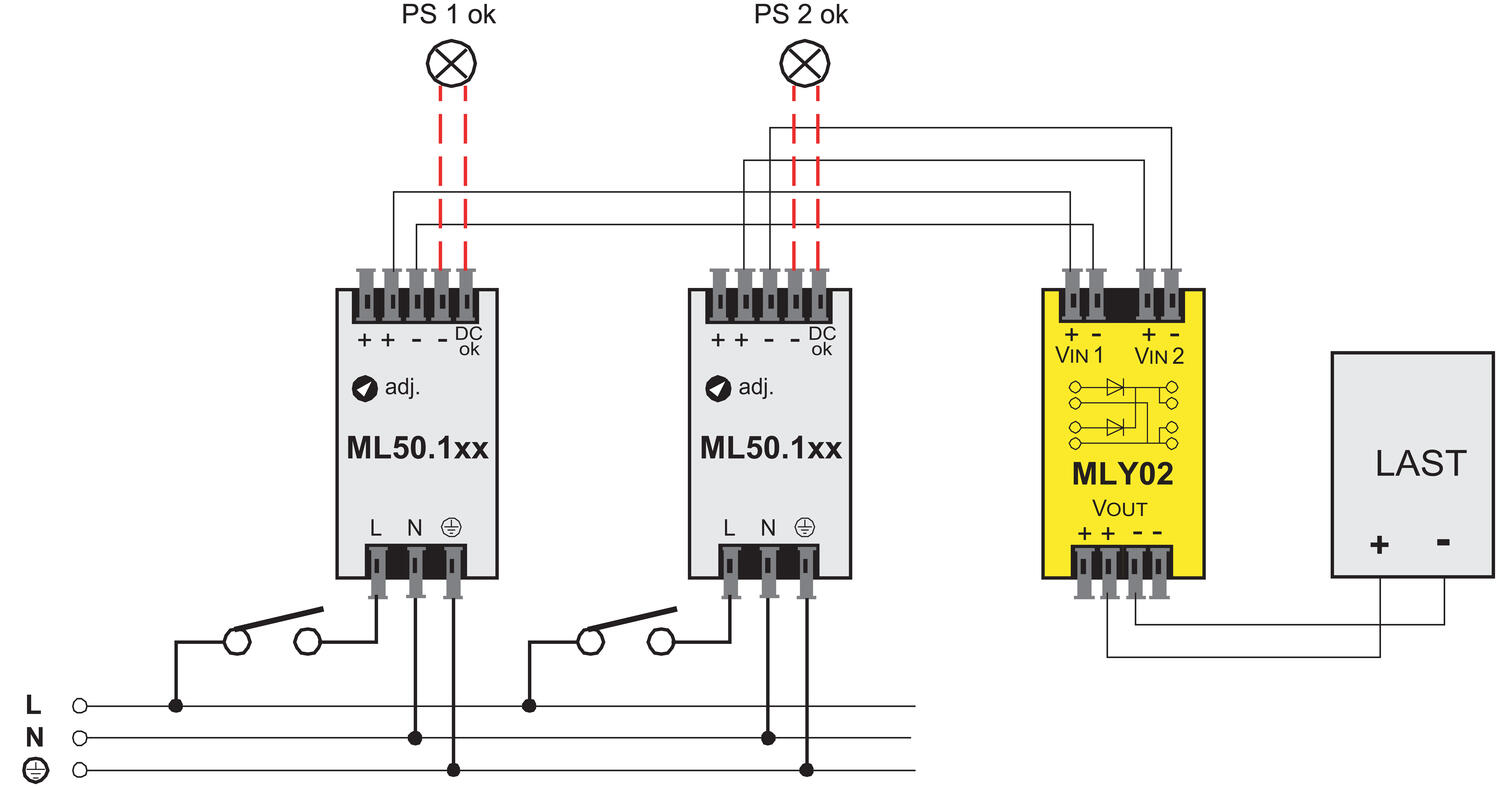

Redundantné pripojenie | Pripojenie citlivej záťaže |
Objednávacie informácie
Obj. čísla | Popis |
MLY02.100 | Redundantný modul pre max. 10 A. 2 diódy. |
