PULS
Zdroj 3-fázový, 48 V DC, séria Dimension Q
Série QT40.481
- Výstupný prúd 20 A
- Účinnosť do 95,3 %
- Integrované primárne poistky
- Vysoký skratový prúd
- Maximálny výkon
Vybraná varianta
Pulzný zdroj 380-480 V AC. 48 V DC/20 A
Položka:
Vybraná varianta
Špecifikácia
| Frekvencia napájania | 50-60 ±6 % |
|---|---|
| Hĺbka | 127 mm |
| Hmotnosť | 1,5 kg |
| Kryt | Hliník |

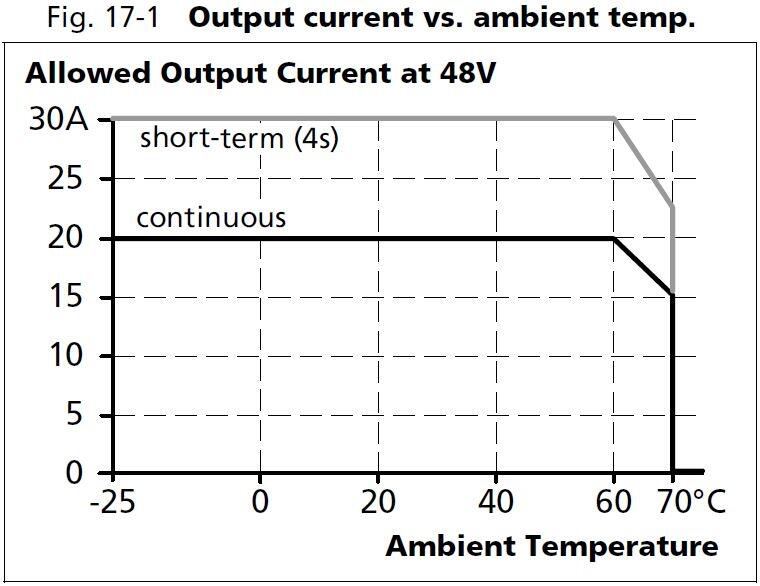

| Max. teplota bez zníženia výkonu | 60 °C |
| Min. teplota bez zníženia výkonu | -25 °C |
| MTBF (IEC 61709) 400 V AC, max zaťaž, +40 ° C | 375000 h |
| Nárazový prúd pri 400 V AC typ. | 5 A |
| Počet fáz | 3 |
| Prechodové javy | Áno |
| Preklenutie krátkodobého výpadku v sieti pri 400 V AC, typ. celková záťaž | 25 ms |
| Rozsah vstupného napätia | Wide-range |
| Séria | Dimension Q |

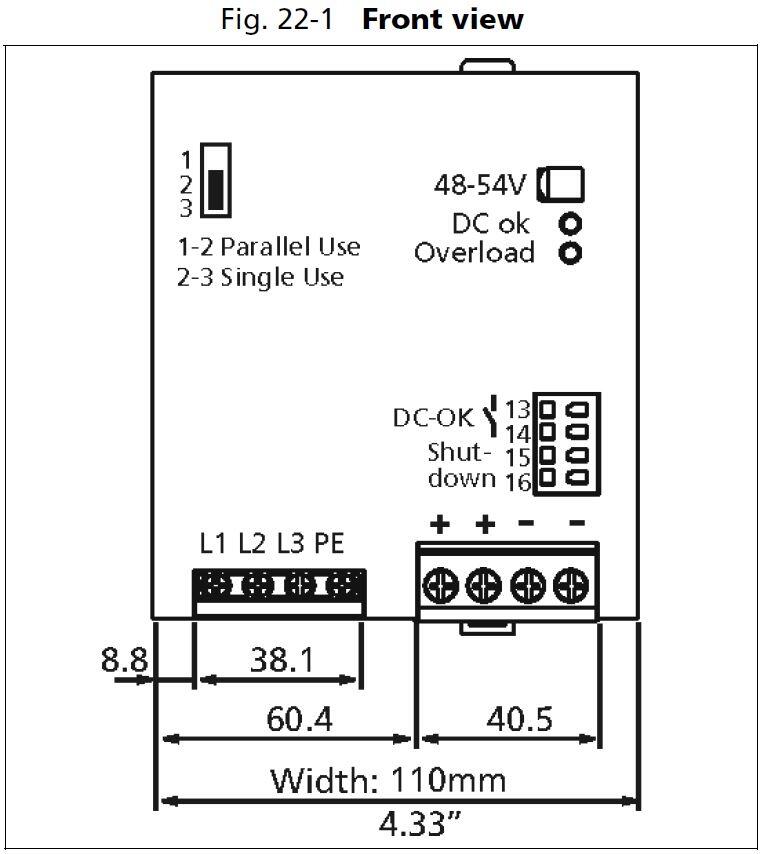

| Šírka | 110 mm |
| Spotreba pri 400 V AC | 1,65 A |
| Svorka | Spring-clamp |
| Trieda krytia | IP20 |
| Type Power Supply | AC-DC |
| Úbytok výkonu od +60 ° C do +70 ° C | 24 W/°C |
|---|---|
| Účinník pri 400 V AC, celková záťaž, typ. | 0,88 |
| Účinnosť pri 230 V AC, celková záťaž | 94,7 % |
| Účinnosť pri 400 V AC, typ. | 95,4 % |
| Vstupné napätie AC | 380-480 V |
| Vstupné napätie AC max. | 576 V AC |
| Vstupné napätie AC min. | 323 V AC |
| Výkon | 960 W |
| Výška | 124 mm |
| Výstup DC relé | Áno |
| Výstupné napätie | 48 V DC |
| Výstupné napätie max. | 54 V DC |
| Výstupné napätie min. | 48 V DC |
| Výstupný prúd | 20 A |
| Zhoda s normami | CB, CE, CSA, GL, UL |
| Životnosť pri 4000 V striedavom prúde, pri plnom zaťažení a +40 ° C | 86000 h |
| Zvlnenie max. | 150 mV pp |
Popis produktu

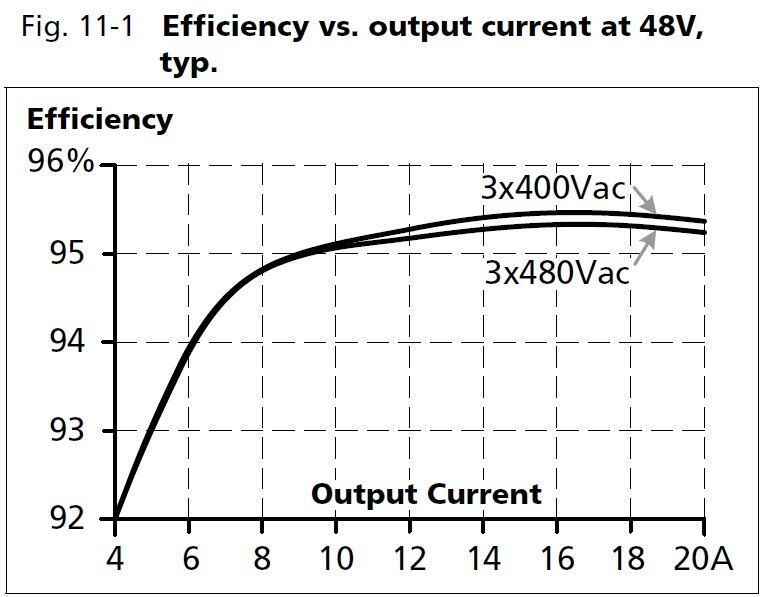

Puls Dimension Q je zdroj s veľmi vysokým výkonom. QT40.481 majú zabudované primárne poistky, ktoré umožňujú pripojenie jednotky bez potreby medzipoistiek do 32 A (UL), čo šetrí miesto a peniaze. Účinnosť je vysoká v širokom rozsahu zaťaženia, čo má za následok zníženú spotrebu energie a dlhšiu životnosť bez ohľadu na zaťažovací prúd. Priemerná účinnosť je 94,7% s najvyššou hodnotou 95,4%.

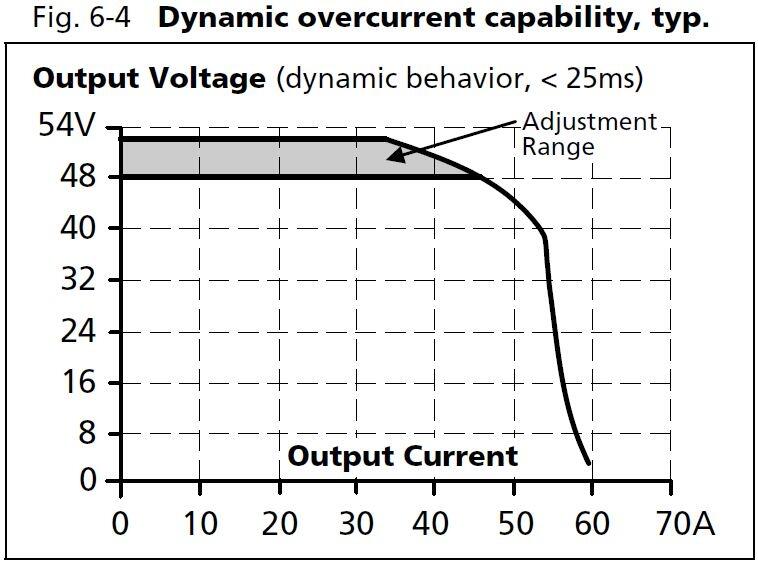

Výpadok prúdu pri voľnobehu je veľmi nízky - 9,5 W. Bonusový výkon poskytuje 50% mimoriadnu rezervu so zachovaným 48 V DC (30 A), čo je výhoda, keď pripojené záťaže majú vysoké počiatočné prúdy a preklenú dočasné špičky. Bonusový výkon je obmedzený na 4 sekundy, aby sa zabránilo konštantnému preťaženiu napájania a zapojenia.
Zvlášť užitočné pre redundantné / paralelne pripojené systémy.
Jednoduchá diagnostika cez relé DC-OK, ktoré spadá na výstupné napätie, sa od nastavenej hodnoty odchyľuje o viac ako 10%, zelená LED indikuje DC-OK, červená LED indikuje preťaženie.
Zariadenie môže byť tiež diaľkovo ovládané cez funkciu zapnutia / vypnutia. K dispozícii sú tri rôzne možnosti inštalácie.
Aktívny PFC znižuje spotrebu elektrickej energie, harmonické blízko nuly, okrem toho rozdelenie výkonu vo fázach je oveľa plynulejšie pri výkonovej asymetrii.

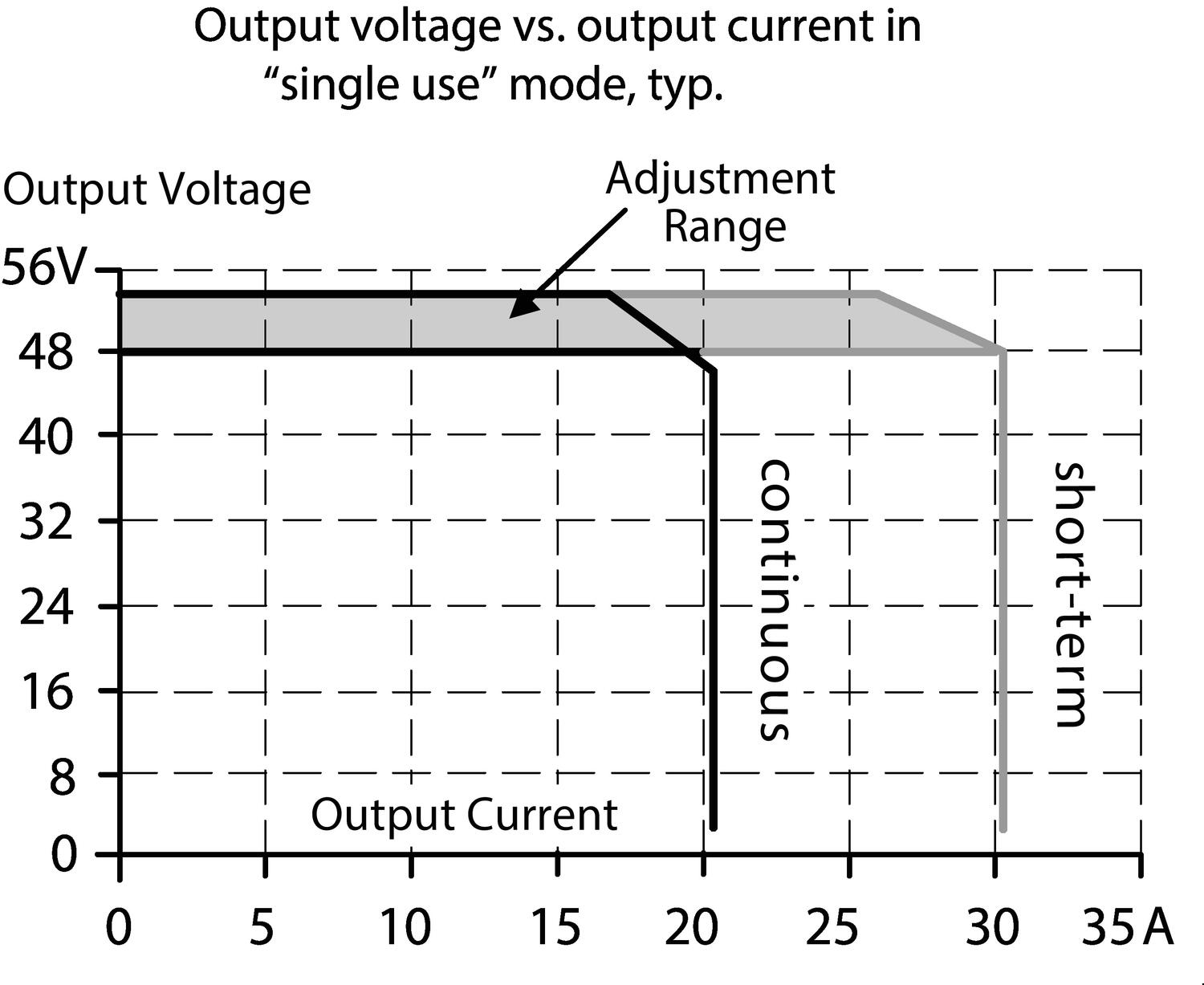

Paralelne, výstupné napätie sa nastaví na rovnakú hodnotu na oboch jednotkách (± 100 mV) v jednom režime alebo nechajte výrobné nastavenia pre všetky jednotky. Zdroje sú pripravené pracovať paralelne.

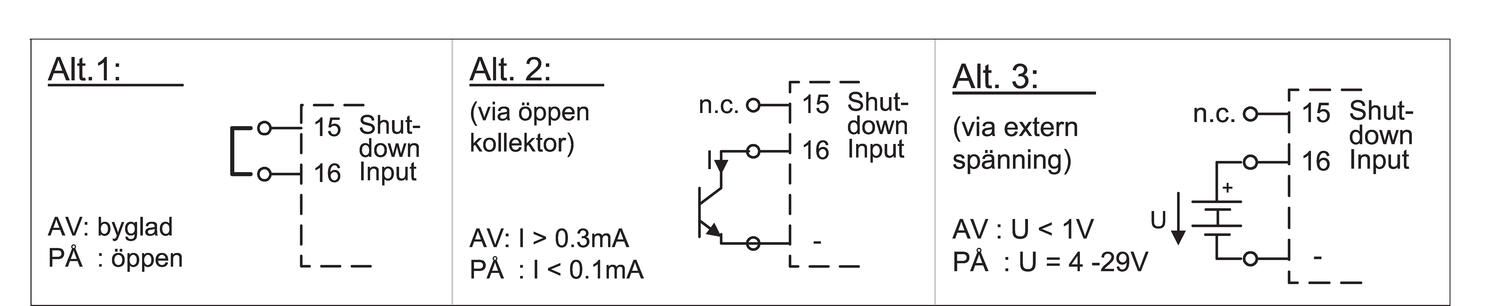

Funkcia diaľkového ovládania.
Táto funkcia umožňuje vypnutie výstupov pomocou externých signálov napr. ovládací systém alebo tlačidlo. Okamžité vypnutie a reštartovanie má oneskorenie približne 350 ms. Pri vypnutom stave je výstupné napätie pod 2 V DC a výkon je menší ako 0,5 W.
|
