PULS
Zdroj 3-fázový, 24 V DC, séria Dimension X
Série XT40.241, XT40.242
- Výstupný prúd 40 A
- Účinnosť 95,5%
- Šírka 96 mm
- 25 % zvýšenie výkonu
- Vysoký stratový prúd
Vybraná varianta
Vybraná varianta
Špecifikácia
| Frekvencia napájania | 50-60 ±6 % |
|---|---|
| Hĺbka | 159 mm |
| Hmotnosť | 1,4 kg |
| Kryt | Hliník |
| Max. teplota bez zníženia výkonu | 60 °C |
| Min. teplota bez zníženia výkonu | -25 °C |
| MTBF (IEC 61709) 400 V AC, max zaťaž, +40 ° C | 529000 h |
| Nárazový prúd pri 400 V AC typ. | 4 A |
| Počet fáz | 3 |
| Prechodové javy | Áno |
| Preklenutie krátkodobého výpadku v sieti pri 400 V AC, typ. celková záťaž | 2 ms |
| Séria | Dimension X |
| Šírka | 96 mm |
| Spotreba pri 400 V AC | 1,65 A |
| Trieda krytia | IP20 |
| Type Power Supply | AC-DC |

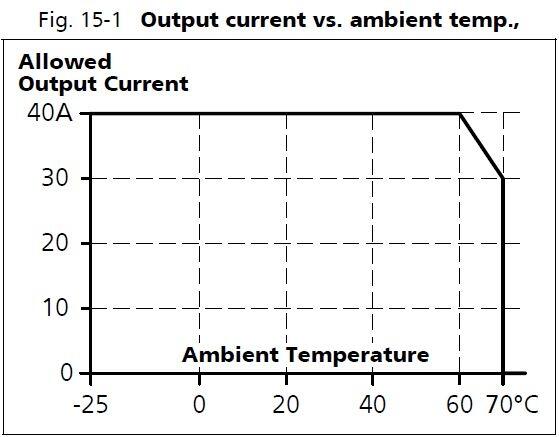

| Úbytok výkonu od +60 ° C do +70 ° C | 24 W/°C |
|---|---|
| Účinník pri 400 V AC, celková záťaž, typ. | 0,93 |
| Účinnosť pri 400 V AC, typ. | 95,5 % |
| Vstupné napätie AC | 400 V |
| Vstupné napätie AC max. | 440 V AC |
| Vstupné napätie AC min. | 360 V AC |
| Výkon | 960 W |
| Výška | 124 mm |
| Výstupné napätie | 24 V DC |
| Výstupné napätie max. | 24 V DC |
| Výstupné napätie min. | 24 V DC |
| Výstupný prúd | 40 A |
| Zhoda s normami | CB, CE, CSA, UL |
| Životnosť pri 4000 V striedavom prúde, pri plnom zaťažení a +40 ° C | 51000 h |
| Zvlnenie max. | 200 mV pp |
Popis produktu
Zdroje v sérii Dimension X obsahujú novú a inovatívnu koncepciu generovania izolovaného jednosmerného napätia z trojfázového sieťového systému.
Poloregulovaný rezonančný konvertor umožňuje veľmi kompaktný dizajn, maximálnu účinnosť a extrémne konkurencieschopné ceny len s malým kompromisom regulácie výstupného napätia, zvlnenia výstupu a doby trvania.
S hmotnosťou iba 1,4 kg poskytuje zariadenie nepretržitý výstupný výkon 960 wattov a dodatočnú 25% rezervu výkonu pre dynamické zaťaženie. Ľahký dizajn spolu s kompaktnými rozmermi umožňujú jednoduchú montáž na DIN lištu.
Primárne použitie sú aplikácie zahŕňajúce dodávky do motorov, ventilov a iných zaťažovacích obvodov s vysokou spotrebou energie, kde nie je potrebné presné regulovanie výstupného napätia, ktoré je štandardné pre tradičné zdroje napájania v zapnutom stave.
Okrem toho môžu tieto napájacie zdroje v spínanom režime často nahradiť sieťové transformátorne usmerňovače.
Technické parametre
Vstup | |
Regulovaný rozsah vstupného napätia | 360-440 V AC |
Max. rozsah vstupného napätia vč. neregulovaného | 300-460 V AC |
Primárna poistka | Min. 6 A B alebo 3 A C. Max. 20 A B/C |
Frekvencia siete | 50-60 Hz ±6 % |
Vstupný prúd 400 V AC/40 A | 3x1.65 A |
Faktor výkonu (účinník ) pri 400 V AC | 0.93 |
Max.špičkový prúd | 4 A |
Preklenutie krátkodobého výpadku v sieti 400 V AC/40 A | 1.8 ms |
PFC (EN61000-3-2) | aktivný filter |
Výstup | |
Výstupné napätie, nastaviteľné | 24.1 V DC (nenastaviteľné) |
Regulácia záťaže (0 A - 40 A - 0 A) Max. | 800 mV |
Regulácia napätia, Max. | ±2 % |
Zvlnenie Max. | 1500 mV pp |
Výstupný prúd pri 24 V DC | 40 A (960 W) |
Bonusový výkon pre15 sek. pri 24 V DC | 50 A (1200 W) |
Max. skratový prúd 100 ms | 180 A |

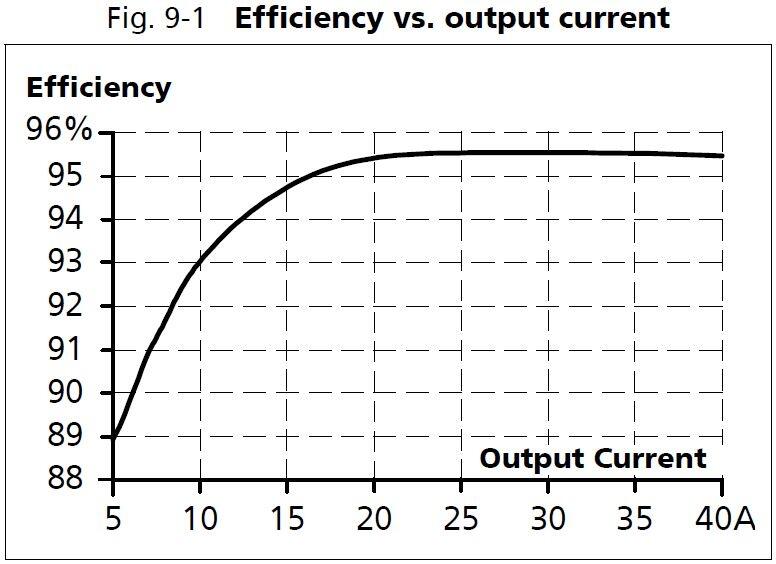

Účinnosť pri 400 V AC | 95.5 % |
Prevádzková teplota | -25 °C až +60 °C |
Paralelné pripojenie | Nepovolené |
Trieda krytia | IP20 |
Rozmery | 96x124x159 mm |
Hmotnosť | 1.4 kg |

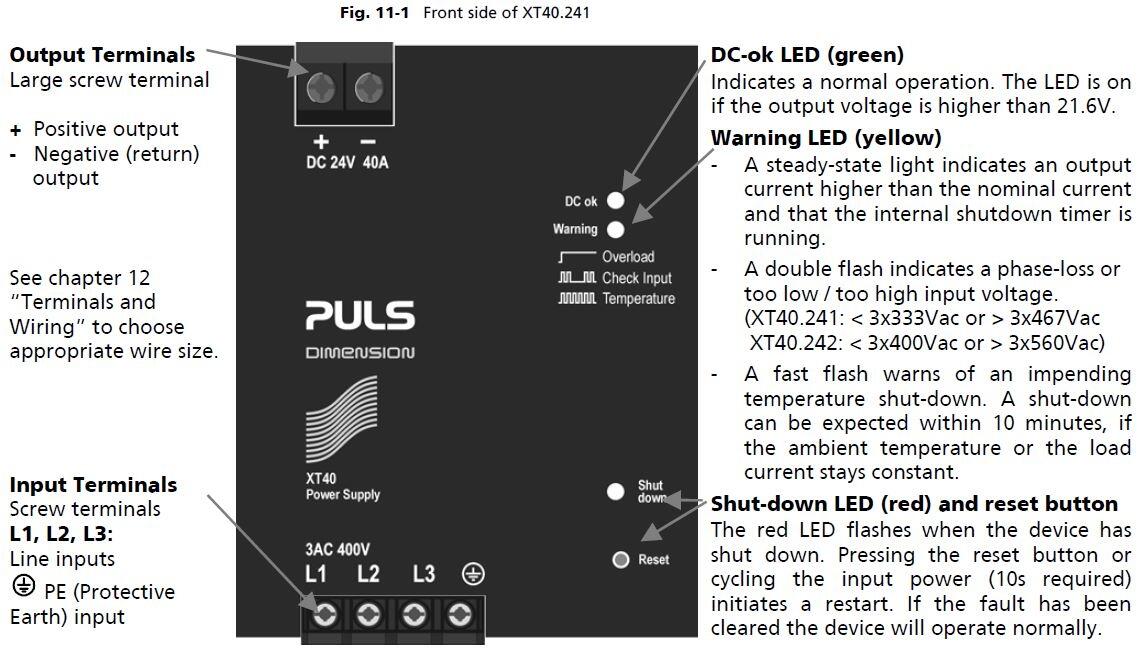

Pripojenie, vstup | Skrutková svorka, max.prierez 0.5-6 mm² pevného vodiča, 0.5-4 mm² lankového |
Pripojenie, výstup | Skrutková svorka, max.prierez vodiča 0.5-16 mm²pevného, 0.5-10 mm²- lankového |
MTBF (IEC61709 40 A/400 V AC at 40 °C) | 529,000 h |
Homologizácia | UL 508 Listed, UL 60950-1, CB-Scheme |
EMC | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4. |
Normy | EN 61558-2-17, EN61131-2, EN60204-1, EN50178 |
Rozsah vstupného napätia /regulácia XT40.241 |
|

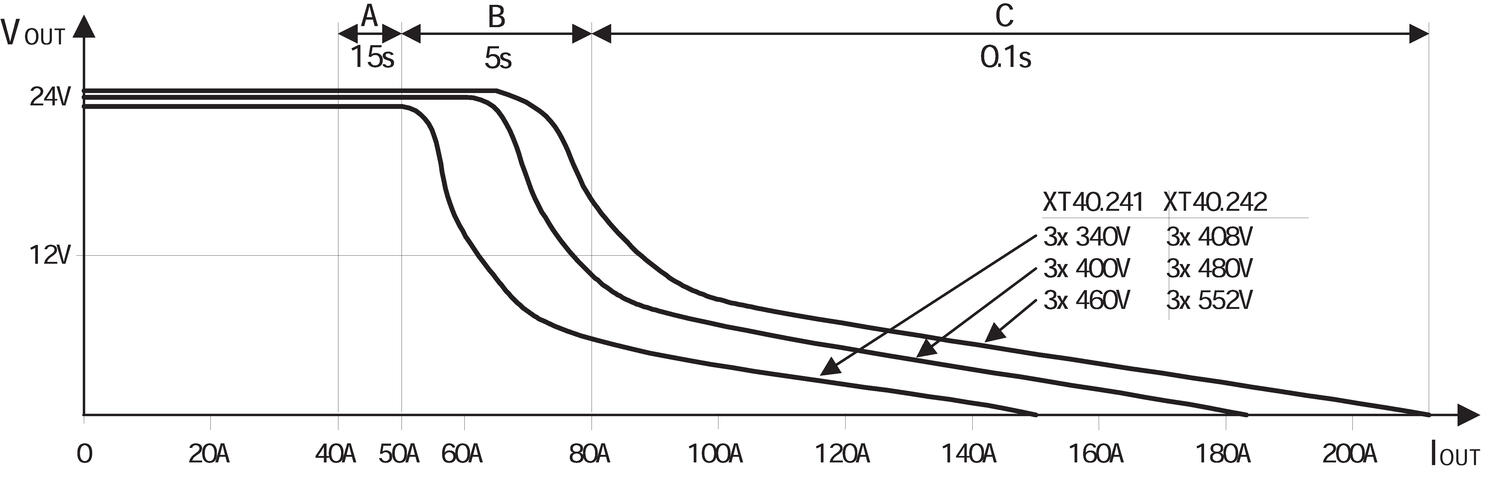

Výstupné charakteristiky |
|
Rozmery
|
|
Pre optimalné chladenie odporúčame ponechať voľný priestor 40 mm nad zdrojom, 20 mm pod ním a 5 mm zo stran.
Objednávacie informácie
Obj. čísla | Vstupné napätie | Výstupné dáta |
XT40.241 | Zdroj,400 V AC | 24 V DC/40 A |
XT40.242 | Zdroj, 480 V AC | 24 V DC/40 A |
