PULS
Zdroj 1-fázový, 36 V DC, séria Dimension C
Série CPS20.361
Zdroj je prvým predstaviteľom zbrusu novej rady CPS, ktorá kombinuje výhody radov DIMENSION C a DIMENSION Q. Z prvej menovanej preberá dôraz na cenovo priaznivé riešenie (C = cost effective), dimenzovanie výkonové rezervy (20%) a prevedenie funkčnej výbavy, z druhého radu potom napr. signalizačný kontakt DC-OK, ale hlavne aktívny PFC obvod.
Výkonová rezerva
20% výkonová rezerva umožňuje dodať záťaži výkon bez zníženia napätia. Dlhodobo je použiteľná do 45 ° C, krátkodobo do 60 ° C. Pri skrate zdroj generuje vysoký prúd, ktorý napomáha vybavenie sekundárneho istenia.

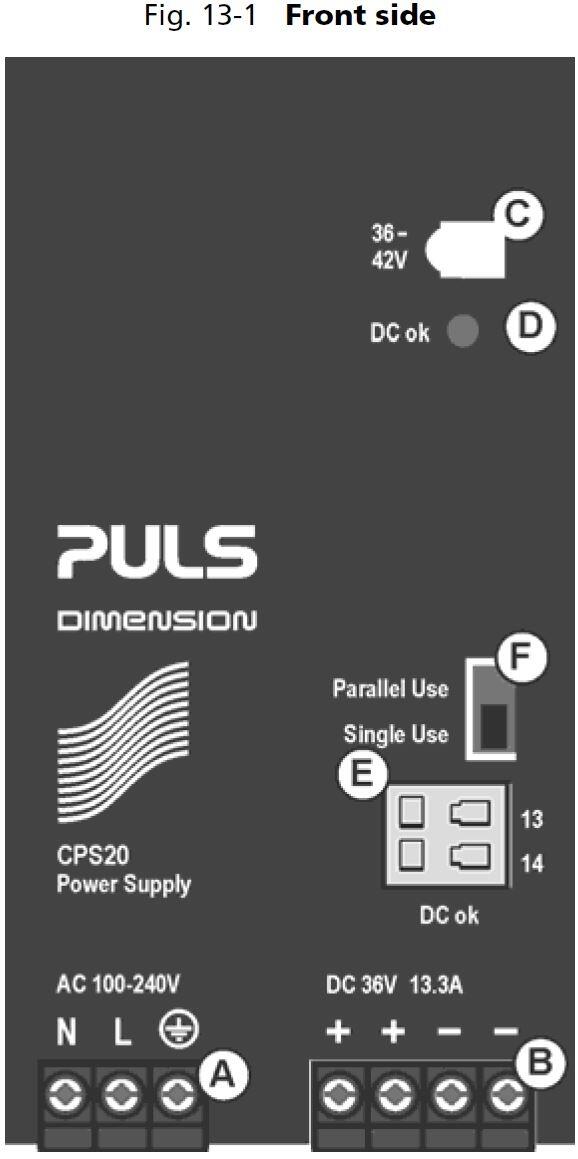

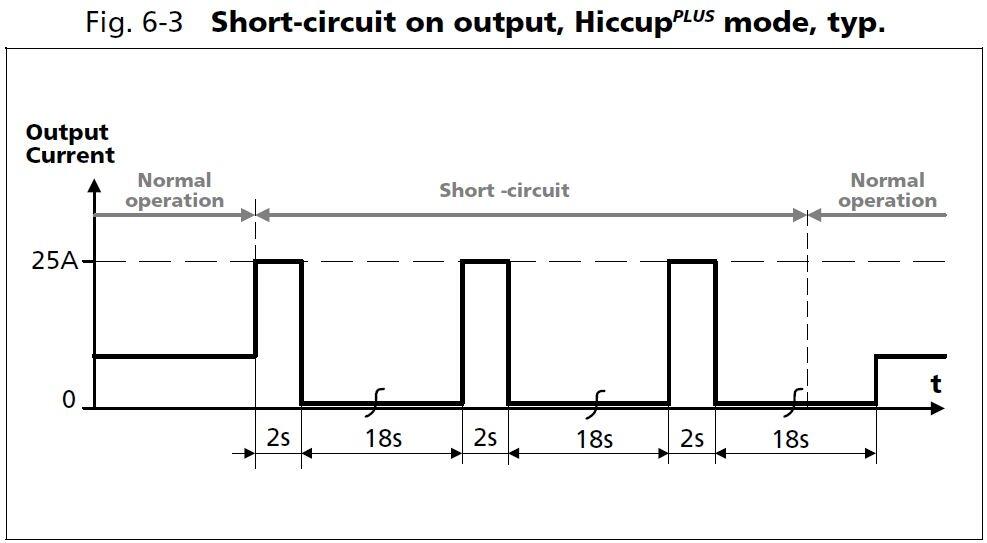

Mód Hiccup plus
Po skrate presahujúcom 4 s sa uplatní tzv. Mód hiccup (anglicky- čkanie). Zdroj sa tým snaží zabrániť preťaženiu seba samého a vodičov, dochádza k periodicky sa opakujúcim pokusom dodať výstupný výkon. Typicky po 18 sek. nečinnosti nasleduje 2s pulz s tým, že po odstránení skratu sa zdroj vracia k normálnej činnosti.
Minimálny nárazový prúd
Typický nárazový vstupný prúd je len 7 A (230 VAC), takže nie je vybavené istenie primáru (odporúčame B alebo C 10A).
Vysoká účinnosť
Výkonové straty zdroja sú 30,6 W / 230VAC, vďaka čomu má účinnosť 94%
Aktívne PFC obvod
Vďaka aktívnemu PFC obvodu zdroj dosahuje účinník 0,95 (230 VAC)
Prepínač režimov (jednoduchý / paralelné)
Pri paralelnom radení sa zdroje môžu podieľať úplne rovným dielom na výstupnom výkone, stačí len prepnúť prepínač na "Parallel use"
Technické parametre
Vstup |
|
Vstupné napätie AC | 100 - 240 V AC +10/-15 % (0-85 VAC nevedie k zničeniu) |
Vstupné napätie DC | zdroj neumožňuje, je nutné použíť CPS20.241-D1 |
Frekvencia siete | 50 - 60 Hz ±6 % |
Vstupný prúd (120/ 230 V AC) | 4,36 A/ 2,33 A |
Vstupný prúd (120/ 230 V AC), typ. | 9 A/ 7 A |
Účinník (120/ 230 V AC) | 0.99/ 0.95 |
Preklenutie krátkodobého výpadku v sieti (120/ 230 V AC) | 26 ms/ 26 ms |
Doporučene istenie vstupu | min. 10 A, B alebo C |
PFC (EN 61000-3-2) | aktivný filter |
Výstup |
|

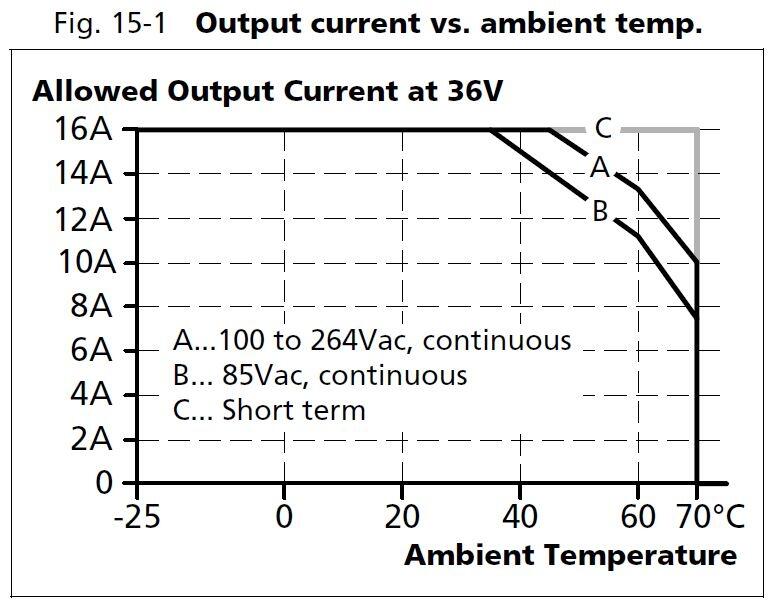

Výstupné napätie (nastaviteľné) | 24-28 V DC |
Výstupný výkon, nom. | 480 W |
Výstupný výkon behom výkonovej rezervy (<65 °C) | 576 W |
Zvlnenie výstupného napätia | <50 mVPP |
Povolená odchýlka UVÝSTpri zmene záťaže (0 A -> INOM-> A) | <100 mVPP |
Povolená odchýlka UVÝSTpri zmene UNAP MIN-> UNAP MAX | <10 mVPP |
Účinnosť (120/230 V AC ) | 92,7 %/ 94,0 % |
Prevádzková teplota | -25 °C ....+70 °C (od +50°C korekcia záťaže) |
Skladovacia teplota | -40 °C .... +85 °C |
Paralelné riadenie | Možné, prepínač "Parallel mode", od 3 zdrojov a viac - ext.istenie |
Trieda krytia | IP20 |
Pripojenie | Vstup a výstup: 0,5 - 6 mm2, DC OK 0,5 - 1,5 mm2 |
Stredná doba poruchy (MTBF) (IEC 61709, INOM, 230 VAC, 40 °C) | 537 000 h |
Signalizačný reléový výstup DC OK | spínací kontakt |
Rozopnutie kontaktu-odchýlka výstupného napätia | >10 % od nastaveného UVÝST |
Max. zaťaženie kontaktu | 30 V DC/1 A (odporová záťaž) |
Hmotnosť | 1000 g |
Rozmery (š x v x h) | 65 x 124 x 127 mm |
Homologizácia | UL508, UL60950-1, ďalšia informácia na vyžiadanie |
EMC | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4. |
Zhoda s normami | EN 61558-2-17, EN61131-2, EN60204-1, EN50178 |

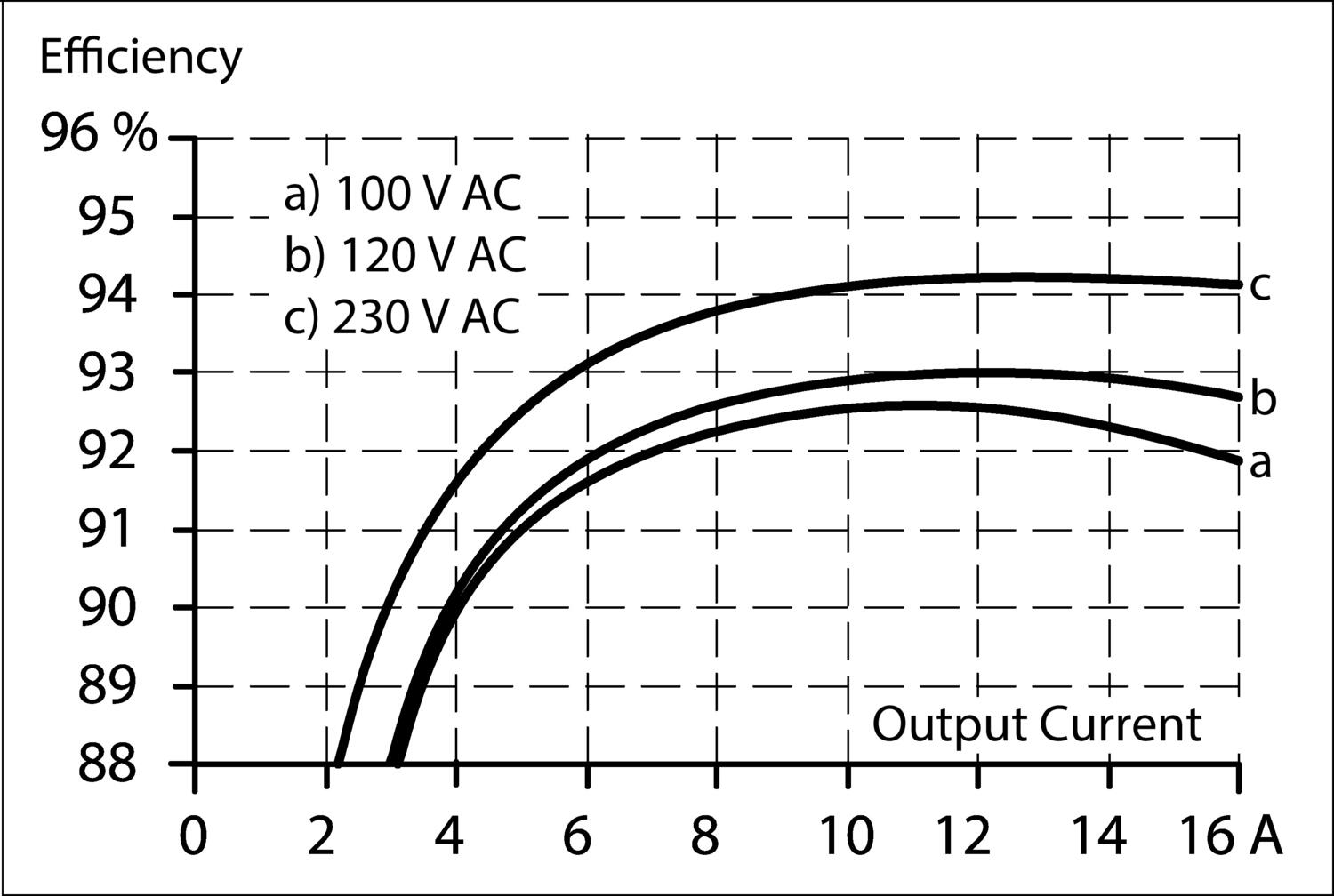

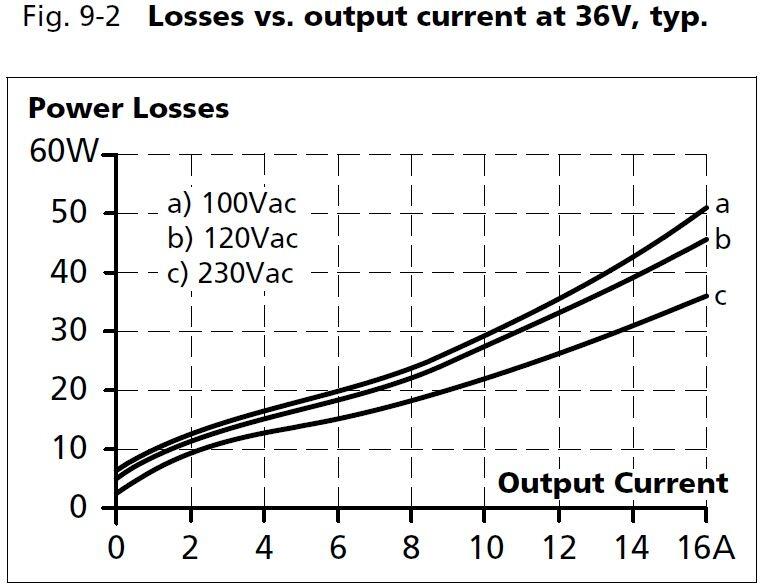

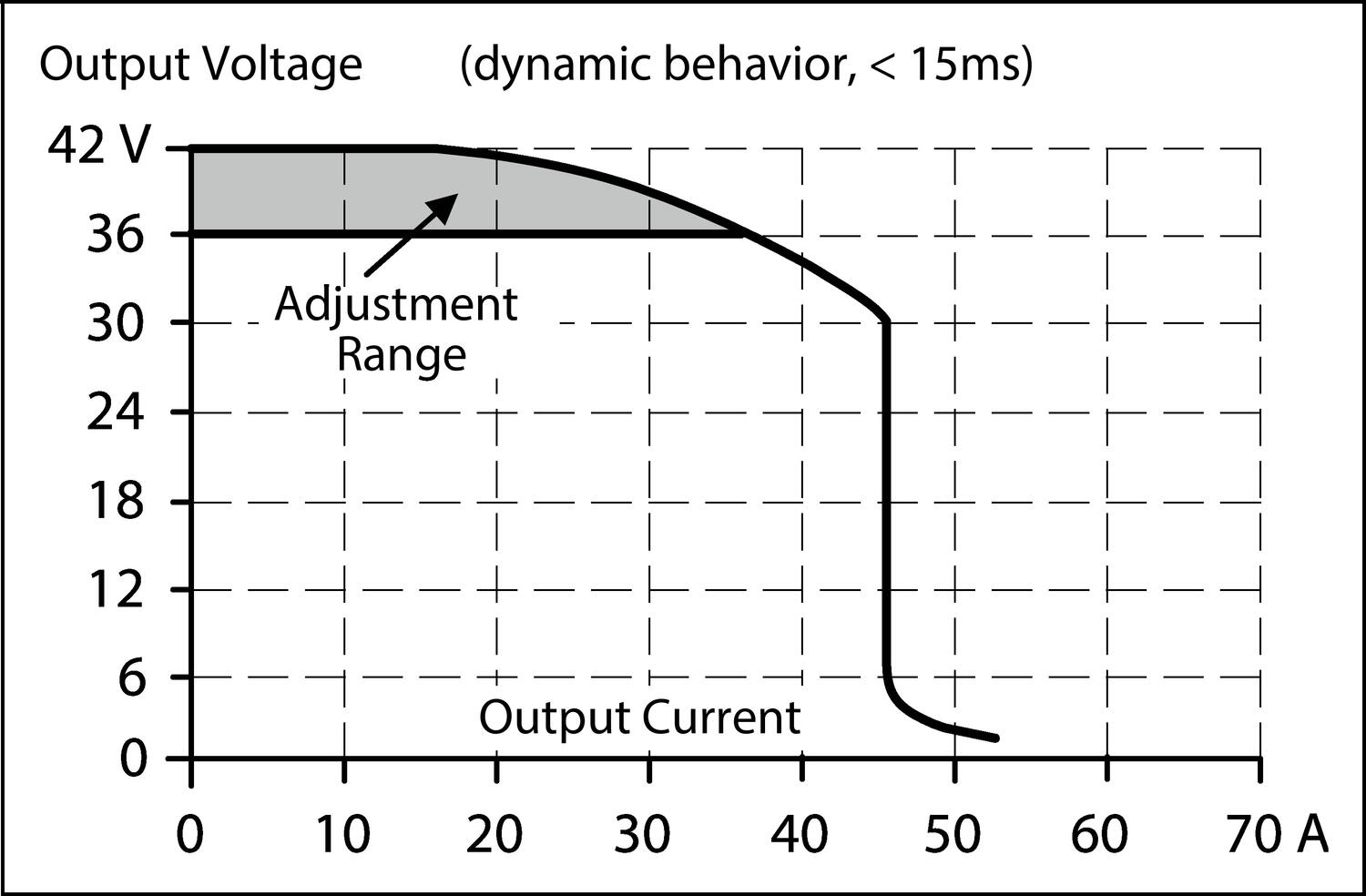

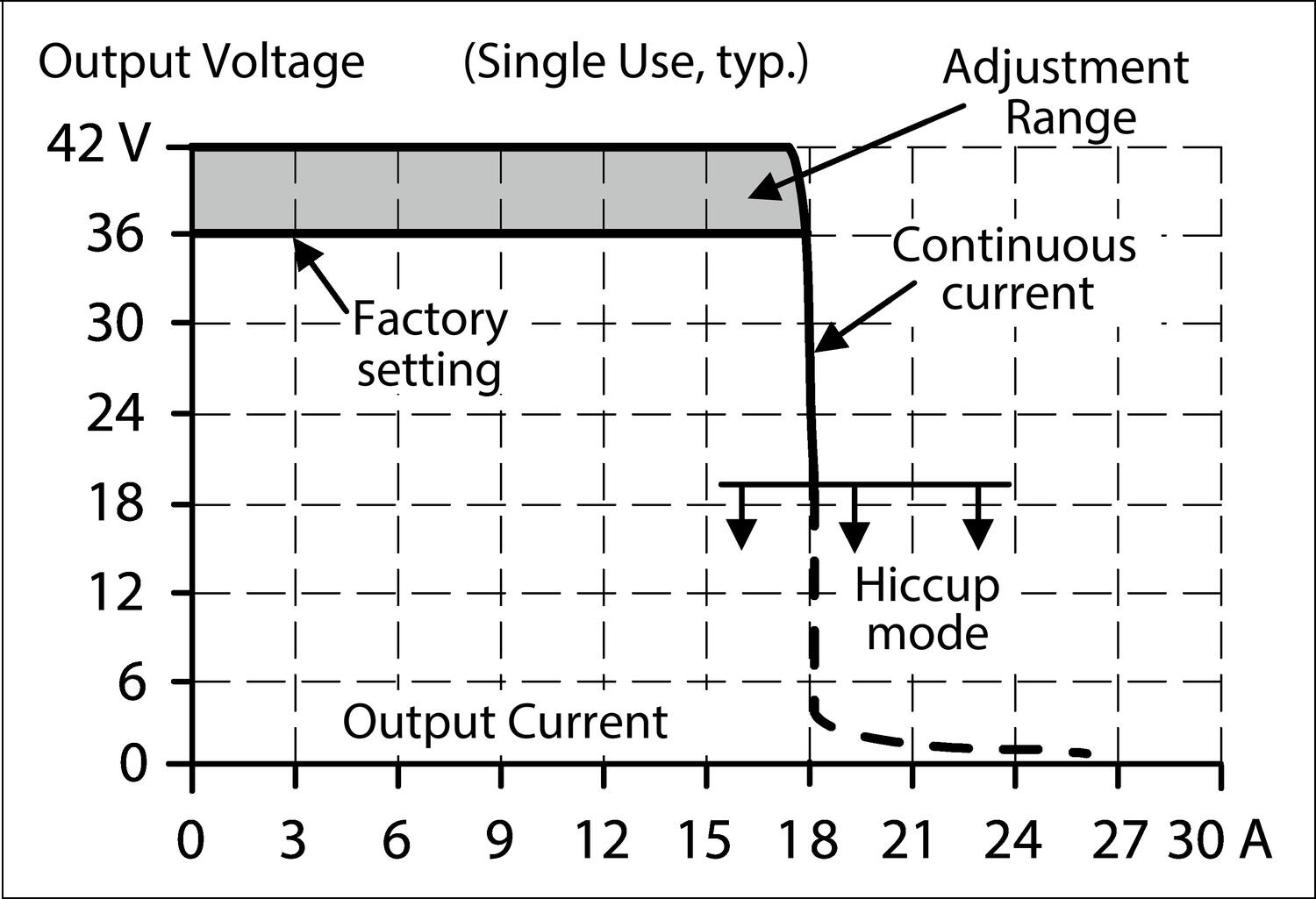

Výstupné charakteristika / účinnosť
Výstupné charakteristika | Účinnosť |
|
|

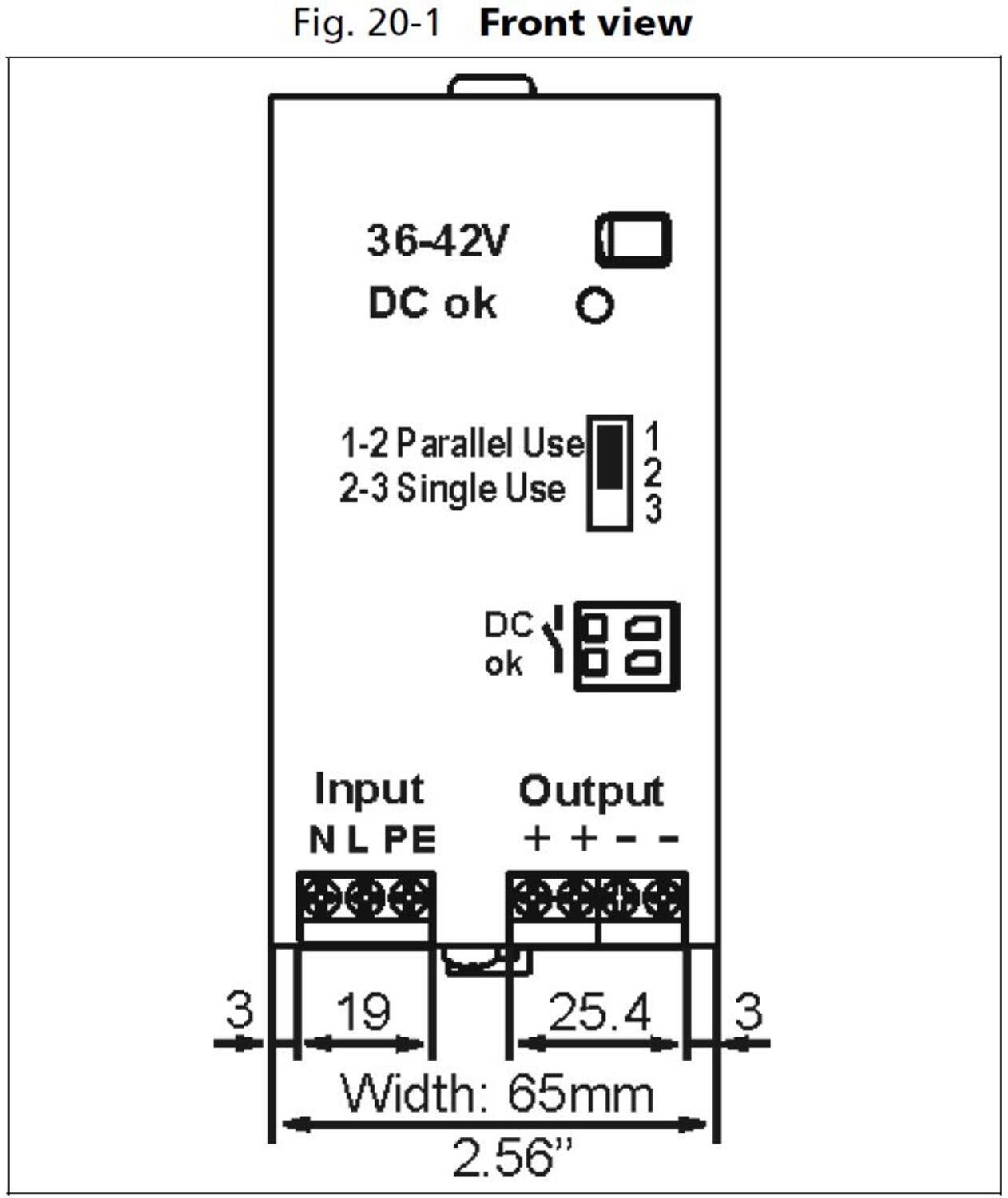

Rozmery
|
|
Pre optimalné chladenie odporúčame zachovať na zdrojem 40, pod ním 20 a vedľa neho 5 mm voľného priestoru
Objednávacie informácie
Objednávacie číslo | Popis | Vstupné napätie | Výstupné parametre | E-kód |
CPS20.241 | Pulzný zdroj | 100 - 240 VAC | 24 - 28 VDC/ 20 A |
|
- Výstupný prúd 13,3 A
- Účinnosť do 94,0 %
- Aktívny PFC obvod
- Výsoký skratový prúd
- Hiccup Plus
Vybraná varianta
Pulzný zdroj 100-240 V AC 36 V DC/13 A
Položka:
Vybraná varianta
Špecifikácia
| Frekvencia napájania | 50-60 ±6 % |
|---|---|
| Hĺbka | 127 mm |
| Hmotnosť | 1 kg |
| Kryt | Hliník |
| Max. teplota bez zníženia výkonu | 60 °C |
| Min. teplota bez zníženia výkonu | -25 °C |
| MTBF (IEC 61709) 230 V AC, max zaťaž, 40 ° C | 537000 h |
| Nárazový prúd pri 120 V AC typ. | 9 A |
| Počet fáz | 1 |
| Prechodové javy | Áno |
| Preklenutie krátkodobého výpadku v sieti pri 120 V AC, typ. celková záťaž | 26 ms |
| Preklenutie krátkodobého výpadku v sieti pri 230 V AC, typ. celková záťaž | 26 ms |
| Preklenutie krátkodobého výpadku v sieti pri 230 V AC, typ. celková záťaž | 7 A |
| Rozsah vstupného napätia | Wide-range |
| Séria | Dimension C |
| Šírka | 65 mm |
| Spotreba pri 120 V AC | 4,36 A |
| Spotreba pri 230 V AC | 2,33 A |
| Svorka | Skrutkovať |
| Trieda krytia | IP20 |
| Type Power Supply | AC-DC |
| Úbytok výkonu od +60 ° C do +70 ° C | 12 W/°C |
|---|---|
| Účinník pri 120 V AC, celková záťaž, typ. | 0,99 |
| Účinník pri 230 V AC, celková záťaž, typ. | 0,95 |
| Účinnosť pri 120 V AC, celková záťaž, typ. | 93 % |
| Účinnosť pri 230 V AC, typ. | 94,3 % |
| Účinnosť pri 230 V AC, typ. | 93,2 % |
| Vstupné napätie AC | 100-240 V |
| Vstupné napätie AC max. | 264 V AC |
| Vstupné napätie AC min. | 100 V AC |
| Výkon | 480 W |
| Výška | 124 mm |
| Výstup DC relé | Áno |
| Výstupné napätie | 36 V DC |
| Výstupné napätie max. | 42 V DC |
| Výstupné napätie min. | 36 V DC |
| Výstupný prúd | 13,3 A |
| Zhoda s normami | ABS, ATEX, CB, CE, CSA US, cRUus, cULus, GL, IECEx |
| Životnosť pri 120 V striedavom prúde, pri plnom zaťažení a +40 ° C | 85000 h |
| Životnosť pri 230 V striedavom prúde, pri plnom zaťažení a +40 ° C | 101000 h |
| Zvlnenie max. | 100 mV pp |
Popis produktu
Zdroj je prvým predstaviteľom zbrusu novej rady CPS, ktorá kombinuje výhody radov DIMENSION C a DIMENSION Q. Z prvej menovanej preberá dôraz na cenovo priaznivé riešenie (C = cost effective), dimenzovanie výkonové rezervy (20%) a prevedenie funkčnej výbavy, z druhého radu potom napr. signalizačný kontakt DC-OK, ale hlavne aktívny PFC obvod.
Výkonová rezerva
20% výkonová rezerva umožňuje dodať záťaži výkon bez zníženia napätia. Dlhodobo je použiteľná do 45 ° C, krátkodobo do 60 ° C. Pri skrate zdroj generuje vysoký prúd, ktorý napomáha vybavenie sekundárneho istenia.
Mód Hiccup plus
Po skrate presahujúcom 4 s sa uplatní tzv. Mód hiccup (anglicky- čkanie). Zdroj sa tým snaží zabrániť preťaženiu seba samého a vodičov, dochádza k periodicky sa opakujúcim pokusom dodať výstupný výkon. Typicky po 18 sek. nečinnosti nasleduje 2s pulz s tým, že po odstránení skratu sa zdroj vracia k normálnej činnosti.
Minimálny nárazový prúd
Typický nárazový vstupný prúd je len 7 A (230 VAC), takže nie je vybavené istenie primáru (odporúčame B alebo C 10A).
Vysoká účinnosť
Výkonové straty zdroja sú 30,6 W / 230VAC, vďaka čomu má účinnosť 94%
Aktívne PFC obvod
Vďaka aktívnemu PFC obvodu zdroj dosahuje účinník 0,95 (230 VAC)
Prepínač režimov (jednoduchý / paralelné)
Pri paralelnom radení sa zdroje môžu podieľať úplne rovným dielom na výstupnom výkone, stačí len prepnúť prepínač na "Parallel use"
Technické parametre
Vstup |
|
Vstupné napätie AC | 100 - 240 V AC +10/-15 % (0-85 VAC nevedie k zničeniu) |
Vstupné napätie DC | zdroj neumožňuje, je nutné použíť CPS20.241-D1 |
Frekvencia siete | 50 - 60 Hz ±6 % |
Vstupný prúd (120/ 230 V AC) | 4,36 A/ 2,33 A |
Vstupný prúd (120/ 230 V AC), typ. | 9 A/ 7 A |
Účinník (120/ 230 V AC) | 0.99/ 0.95 |
Preklenutie krátkodobého výpadku v sieti (120/ 230 V AC) | 26 ms/ 26 ms |
Doporučene istenie vstupu | min. 10 A, B alebo C |
PFC (EN 61000-3-2) | aktivný filter |
Výstup |
|
Výstupné napätie (nastaviteľné) | 24-28 V DC |
Výstupný výkon, nom. | 480 W |
Výstupný výkon behom výkonovej rezervy (<65 °C) | 576 W |
Zvlnenie výstupného napätia | <50 mVPP |
Povolená odchýlka UVÝSTpri zmene záťaže (0 A -> INOM-> A) | <100 mVPP |
Povolená odchýlka UVÝSTpri zmene UNAP MIN-> UNAP MAX | <10 mVPP |
Účinnosť (120/230 V AC ) | 92,7 %/ 94,0 % |
Prevádzková teplota | -25 °C ....+70 °C (od +50°C korekcia záťaže) |
Skladovacia teplota | -40 °C .... +85 °C |
Paralelné riadenie | Možné, prepínač "Parallel mode", od 3 zdrojov a viac - ext.istenie |
Trieda krytia | IP20 |
Pripojenie | Vstup a výstup: 0,5 - 6 mm2, DC OK 0,5 - 1,5 mm2 |
Stredná doba poruchy (MTBF) (IEC 61709, INOM, 230 VAC, 40 °C) | 537 000 h |
Signalizačný reléový výstup DC OK | spínací kontakt |
Rozopnutie kontaktu-odchýlka výstupného napätia | >10 % od nastaveného UVÝST |
Max. zaťaženie kontaktu | 30 V DC/1 A (odporová záťaž) |
Hmotnosť | 1000 g |
Rozmery (š x v x h) | 65 x 124 x 127 mm |
Homologizácia | UL508, UL60950-1, ďalšia informácia na vyžiadanie |
EMC | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4. |
Zhoda s normami | EN 61558-2-17, EN61131-2, EN60204-1, EN50178 |

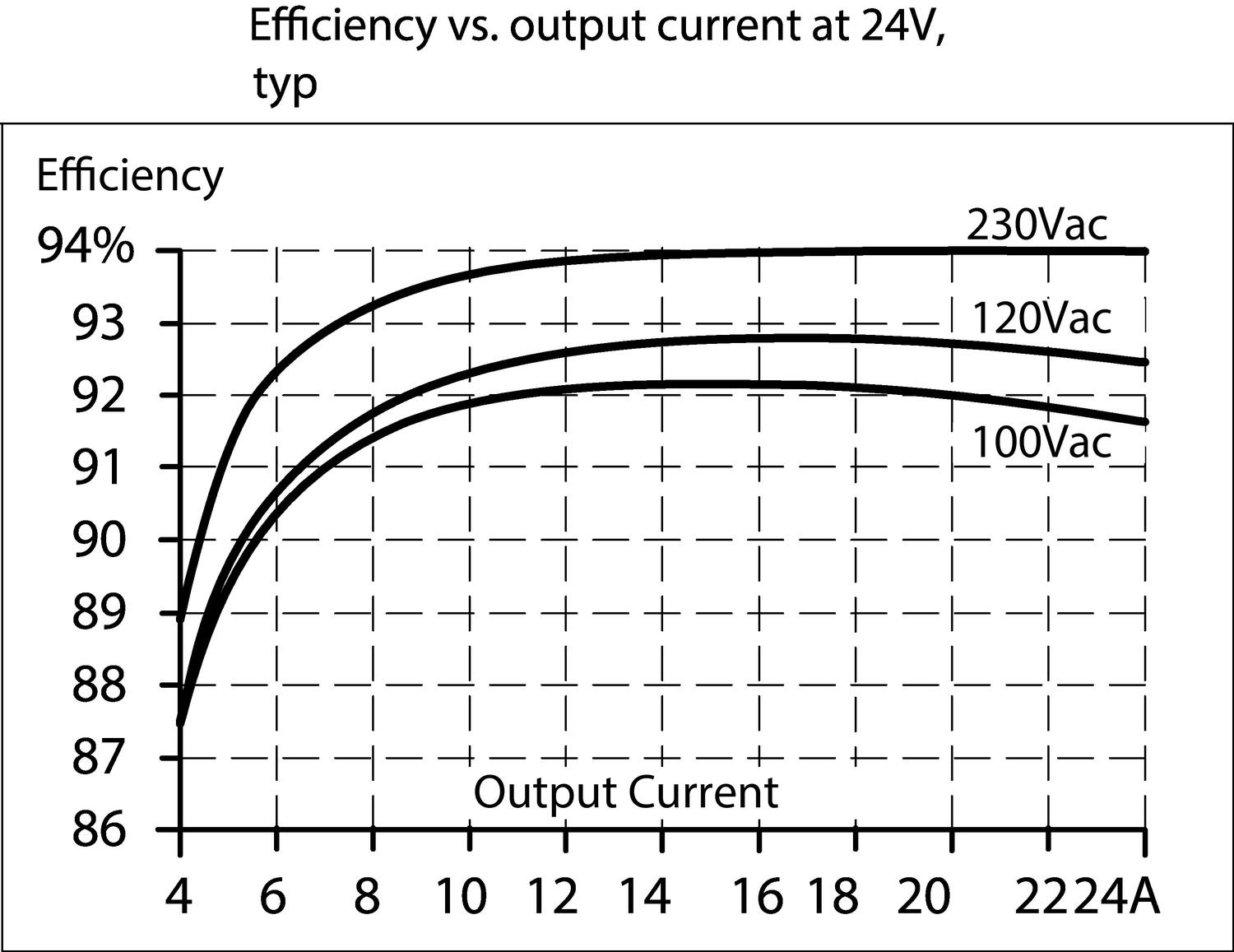

Výstupné charakteristika / účinnosť
Výstupné charakteristika | Účinnosť |
|
|
Rozmery
|
|
Pre optimalné chladenie odporúčame zachovať na zdrojem 40, pod ním 20 a vedľa neho 5 mm voľného priestoru
Objednávacie informácie
Objednávacie číslo | Popis | Vstupné napätie | Výstupné parametre | E-kód |
CPS20.241 | Pulzný zdroj | 100 - 240 VAC | 24 - 28 VDC/ 20 A |
|
