PULS

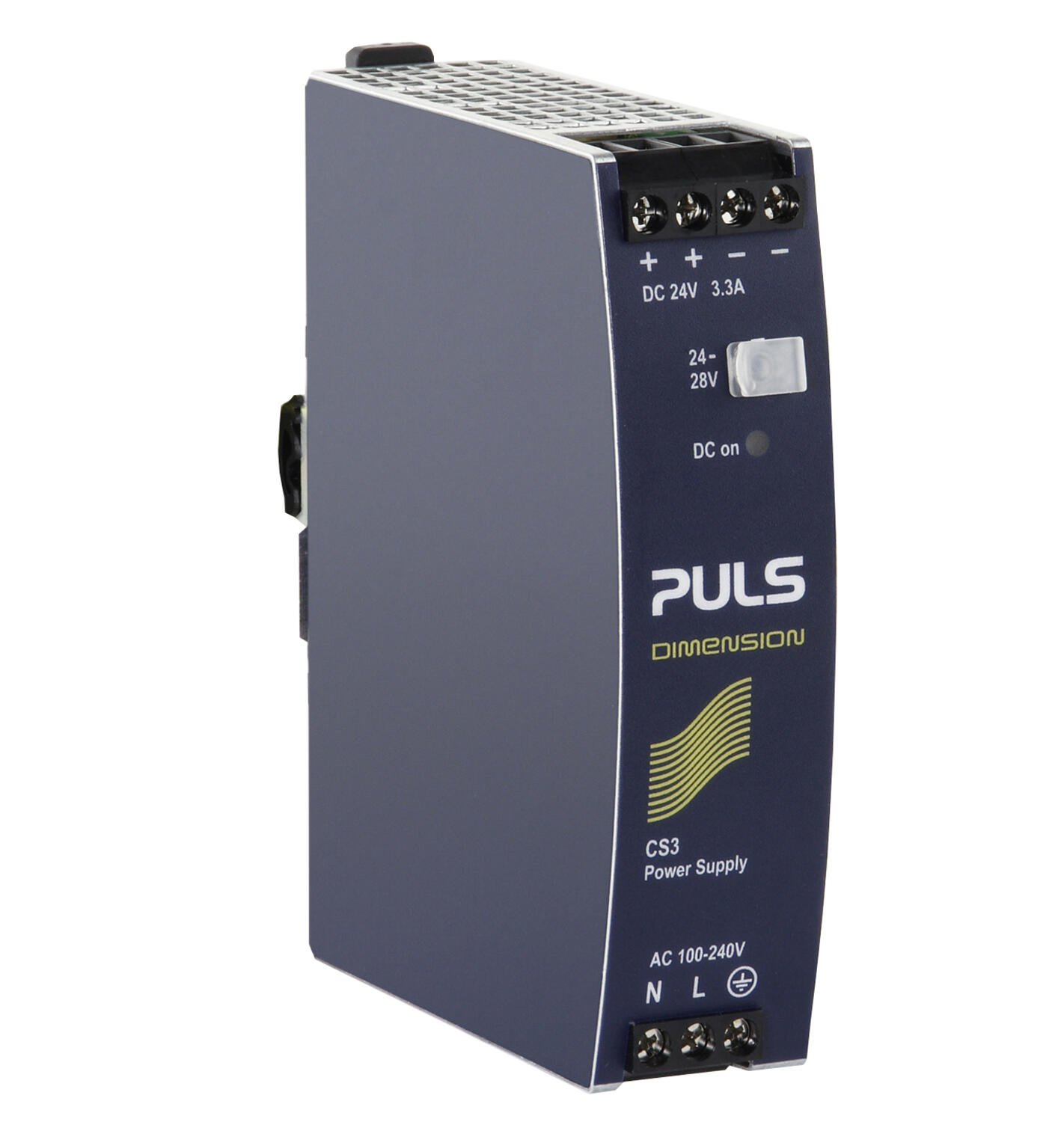

Zdroj 1-fázový CS3.241/CS5.241, výstupné napätie 24 V DC, výstupný výkon 80W/120 W, rada CS

Série CS3.241,CS5.241

Výstup DC : 24V ; 3,3A/5A
Trvalá výkonová rezerva + 20 %
Vysoká účinnosť
Šírka len 32 mm
Záruka 3 roky

Vybraná varianta

Uložiť ako pdf

Technické údaje/dokumenty

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Frekvencia napájania	50-60 ±6 %
Hĺbka	102 mm
Hmotnosť	0,43 kg
Kryt	Hliník
Max. teplota bez zníženia výkonu	60 °C
Min. teplota bez zníženia výkonu	-25 °C
MTBF (IEC 61709) 230 V AC, max zaťaž, 40 ° C	2243000 h
Nárazový prúd pri 120 V AC typ.	23 A
Počet fáz	1
Prechodové javy	Áno
Preklenutie krátkodobého výpadku v sieti pri 120 V AC, typ. celková záťaž	29 ms
Preklenutie krátkodobého výpadku v sieti pri 230 V AC, typ. celková záťaž	120 ms
Preklenutie krátkodobého výpadku v sieti pri 230 V AC, typ. celková záťaž	45 A
Rozsah vstupného napätia	Wide-range
Séria	Dimension C
Šírka	32 mm
Spotreba pri 120 V AC	1,23 A
Spotreba pri 230 V AC	0,68 A
Svorka	Skrutka
Trieda krytia	IP20
Type Power Supply	AC-DC
Úbytok výkonu od +60 ° C do +70 ° C	1,8 W/°C

Účinník pri 120 V AC, celková záťaž, typ.	0,61
Účinník pri 230 V AC, celková záťaž, typ.	0,56
Účinnosť pri 120 V AC, celková záťaž, typ.	88 %
Účinnosť pri 230 V AC, typ.	89,8 %
Účinnosť pri 230 V AC, typ.	87,7 %
Vstupné napätie AC	100-240 V
Vstupné napätie AC max.	264 V AC
Vstupné napätie AC min.	90 V AC
Vstupné napätie DC	110-300 V
Vstupné napätie DC max.	375 V DC
Vstupné napätie DC min.	88 V DC
Výkon	80 W
Výška	124 mm
Výstupné napätie	24 V DC
Výstupné napätie max.	28 V DC
Výstupné napätie min.	24 V DC
Výstupný prúd	3,3 A
Zhoda s normami	ABS, CB, CE, CSA US, cRUus, cULus, GL, NEC Class 2
Životnosť pri 120 V striedavom prúde, pri plnom zaťažení a +40 ° C	64000 h
Životnosť pri 230 V striedavom prúde, pri plnom zaťažení a +40 ° C	77000 h
Zvlnenie max.	50 mV pp

K stiahnutiu

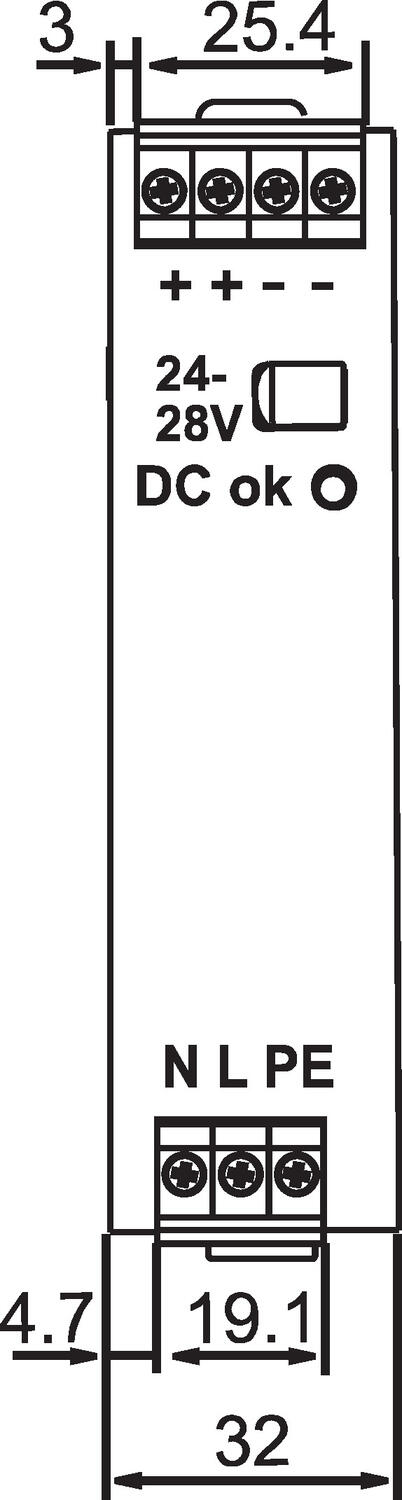

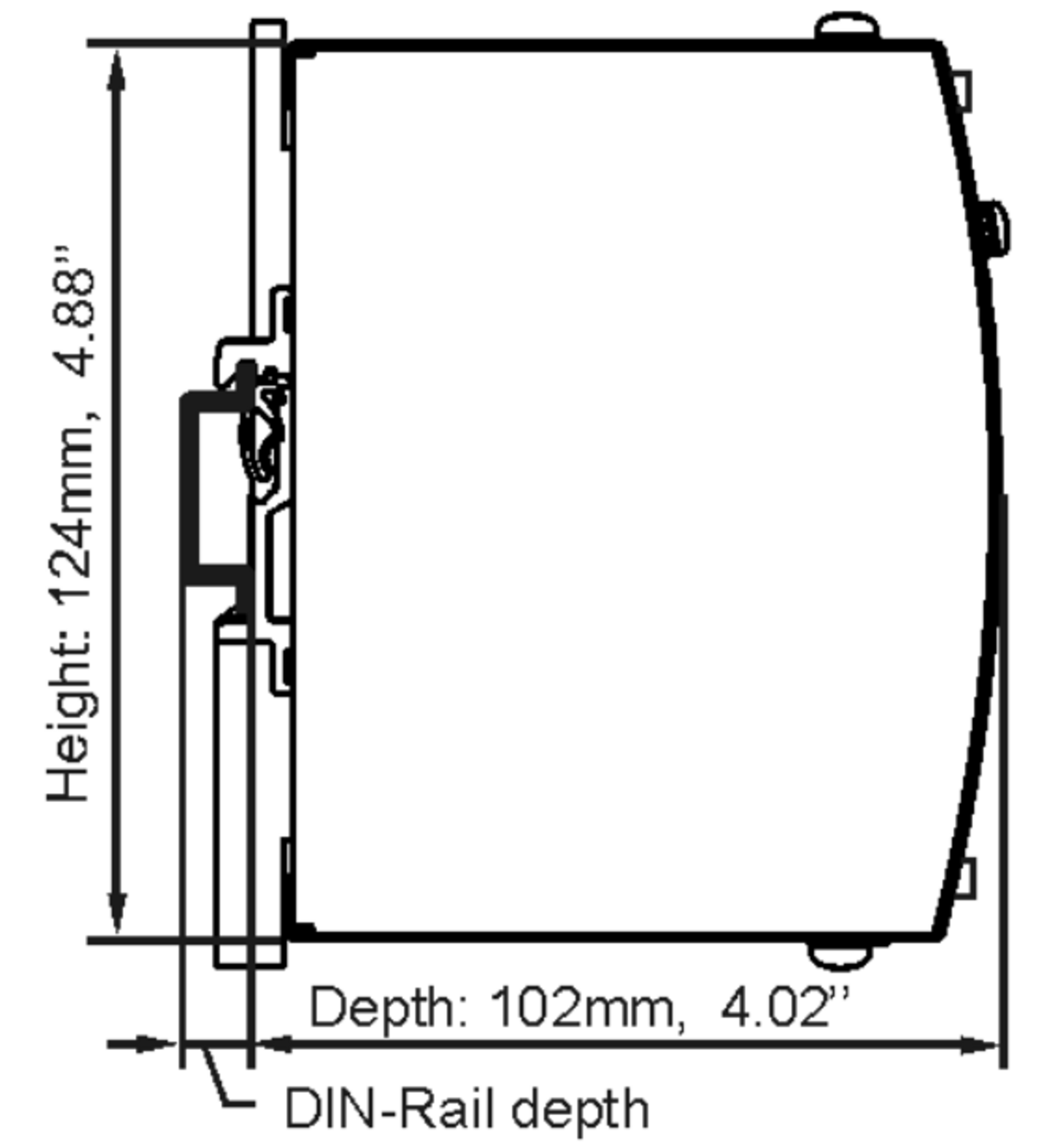

Rozmery a pripojenie

Výkresy

Príslušenstvo

Príbuzné produkty

Produktové správy

Nový dizajn poistiek od Lütze: Locc-box 2.0

Lütze prichádza s novým, aktualizovaným dizajnom svojej elektronickej poistky, pričom si zachováva rovnaké výrobné číslo ako predtým.

Produktové správy

Puls Napájací zdroj s diplejom

Informácie priamo z displeja vášho napájacieho zdroja. Vedeli ste, že informácie môžete získať priamo z vášho napájacieho zdroja?

Produktové správy

Puls FIEPOS - Napájanie budúcnosti

Nová rada zdrojov FIEPOS od nemeckej firmy PULS bola navrhnutá tak, aby vďaka svojej modularite a vysokej triede ochrany maximálne pomohla vývojárom systémov a strojov.

Události

OEM AUTOMATIC OPEN DAYS 2025

Akcia ponúka príležitosť na stretnutie s našimi inovatívnymi produktmi aj expertmi na aplikácie. Uvidíte dynamické prezentácie najnovších výrobkov, ktoré dokážu digitálne transformovať Vašu prevádzku, zaistiť bezpečnosť strojných zariadení a ďalšie rôzne systémy pre automatizáciu strojov a riešení. Návštevu si môžete spríjemniť skvelým jedlom a pitím, ktoré bude k dispozícii formou rautu.

Produktové správy

SEIFERT SYSTEMS PRIEKOPNÍK V OBLASTI PRIEMYSELNÉHO CHLADENIA

Už viac ako polstoročia je na čele vývoja inovatívnych riešení chladenia, ktoré vyhovujú rôznorodým potrebám priemyslu po celom svete.

Produktové správy

SEIFERT SYSTEMS KOMPLEXNÉ RIEŠENIA PRE KAŽDÚ PRIEMYSELNÚ POTREBU

Spoločnosť Seifert Systems ponúka rôznorodý sortiment modelových produktov, aby uspokojila rôzne chladiace potreby rôznych priemyselných odvetví.

Objednávacie číslo	Conformal coated	Frekvencia napájania	Hĺbka	Hmotnosť	Kryt	Max. teplota bez zníženia výkonu	Min. teplota bez zníženia výkonu	MTBF (IEC 61709) 230 V AC, max zaťaž, 40 ° C	Nárazový prúd pri 120 V AC typ.	Počet fáz	Prechodové javy	Preklenutie krátkodobého výpadku v sieti pri 120 V AC, typ. celková záťaž	Preklenutie krátkodobého výpadku v sieti pri 230 V AC, typ. celková záťaž	Preklenutie krátkodobého výpadku v sieti pri 230 V AC, typ. celková záťaž	Rozsah vstupného napätia	Séria	Šírka	Spotreba pri 120 V AC	Spotreba pri 230 V AC	Svorka	Trieda krytia	Úbytok výkonu od +60 ° C do +70 ° C	Účinník pri 120 V AC, celková záťaž, typ.	Účinník pri 230 V AC, celková záťaž, typ.	Účinnosť pri 120 V AC, celková záťaž, typ.	Účinnosť pri 230 V AC, typ.	Účinnosť pri 230 V AC, typ.	Vstupné napätie AC	Vstupné napätie AC max.	Vstupné napätie AC min.	Vstupné napätie DC	Vstupné napätie DC max.	Vstupné napätie DC min.	Výkon	Výška	Výstupné napätie	Výstupné napätie max.	Výstupné napätie min.	Výstupný prúd	Zhoda s normami	Životnosť pri 120 V striedavom prúde, pri plnom zaťažení a +40 ° C	Životnosť pri 230 V striedavom prúde, pri plnom zaťažení a +40 ° C	Zvlnenie max.
Pulzný zdroj 24VDC 5A Položka: CS5.241 Skopírované		50-60 ±6 %	117 mm	0,5 kg	Hliník	60 °C	-25 °C	869000 h	3 A	1	Áno	80 ms	78 ms	3 A	Auto-select	Dimension C	32 mm	2 A	1,23 A	Skrutka	IP20	3 W/°C	56	0,47	89,4 %	90,2 %	87,8 %	100-120, 200-240 V	264 V AC	90 V AC				120 W	124 mm	24 V DC	28 V DC	24 V DC	5 A	ABS, CB, CE, CSA US, cRUus, cULus, GL	58000 h	72000 h	50 mV pp
Pulzný zdroj 24VDC, 5A, conformal coated Položka: CS5.241-C1 Skopírované	Áno	50-60 ±6 %	117 mm	0,5 kg	Hliník	60 °C	-25 °C	869000 h	3 A	1	Áno	80 ms	78 ms	3 A	Auto-select	Dimension C	32 mm	2 A	1,23 A	Skrutka	IP20	3 W/°C	56	0,47	89,4 %	90,2 %	87,8 %	100-120, 200-240 V	264 V AC	90 V AC				120 W	124 mm	24 V DC	28 V DC	24 V DC	5 A	ABS, CB, CE, CSA US, cRUus, cULus, GL	58000 h	72000 h	50 mV pp
Pulzný zdroj 24VDC 5A Položka: CS5.244 Skopírované										2
Pulzný zdroj 24VDC 3A Položka: CS3.241 Skopírované		50-60 ±6 %	102 mm	0,43 kg	Hliník	60 °C	-25 °C	2243000 h	23 A	1	Áno	29 ms	120 ms	45 A	Wide-range	Dimension C	32 mm	1,23 A	0,68 A	Skrutka	IP20	1,8 W/°C	0,61	0,56	88 %	89,8 %	87,7 %	100-240 V	264 V AC	90 V AC	110-300 V	375 V DC	88 V DC	80 W	124 mm	24 V DC	28 V DC	24 V DC	3,3 A	ABS, CB, CE, CSA US, cRUus, cULus, GL, NEC Class 2	64000 h	77000 h	50 mV pp
Pulzný zdroj 24VDC 5A Položka: CS5.241-S1 Skopírované		50-60 ±6 %	117 mm	0,5 kg	Hliník	60 °C	-25 °C	869000 h	3 A	1	Áno	80 ms	78 ms	3 A	Auto-select	Dimension C	32 mm	2 A	1,23 A	Spring-clamp	IP20	3 W/°C	56	0,47	89,4 %	90,2 %	87,8 %	100-120, 200-240 V	264 V AC	90 V AC				120 W	124 mm	24 V DC	28 V DC	24 V DC	5 A	ABS, CB, CE, CSA US, cRUus, cULus, GL	58000 h	72000 h	50 mV pp

Vybraná varianta

Vyberte variant v zozname
