DUELCO

Bezpečnostné relé NST-2004

Série NST-2004

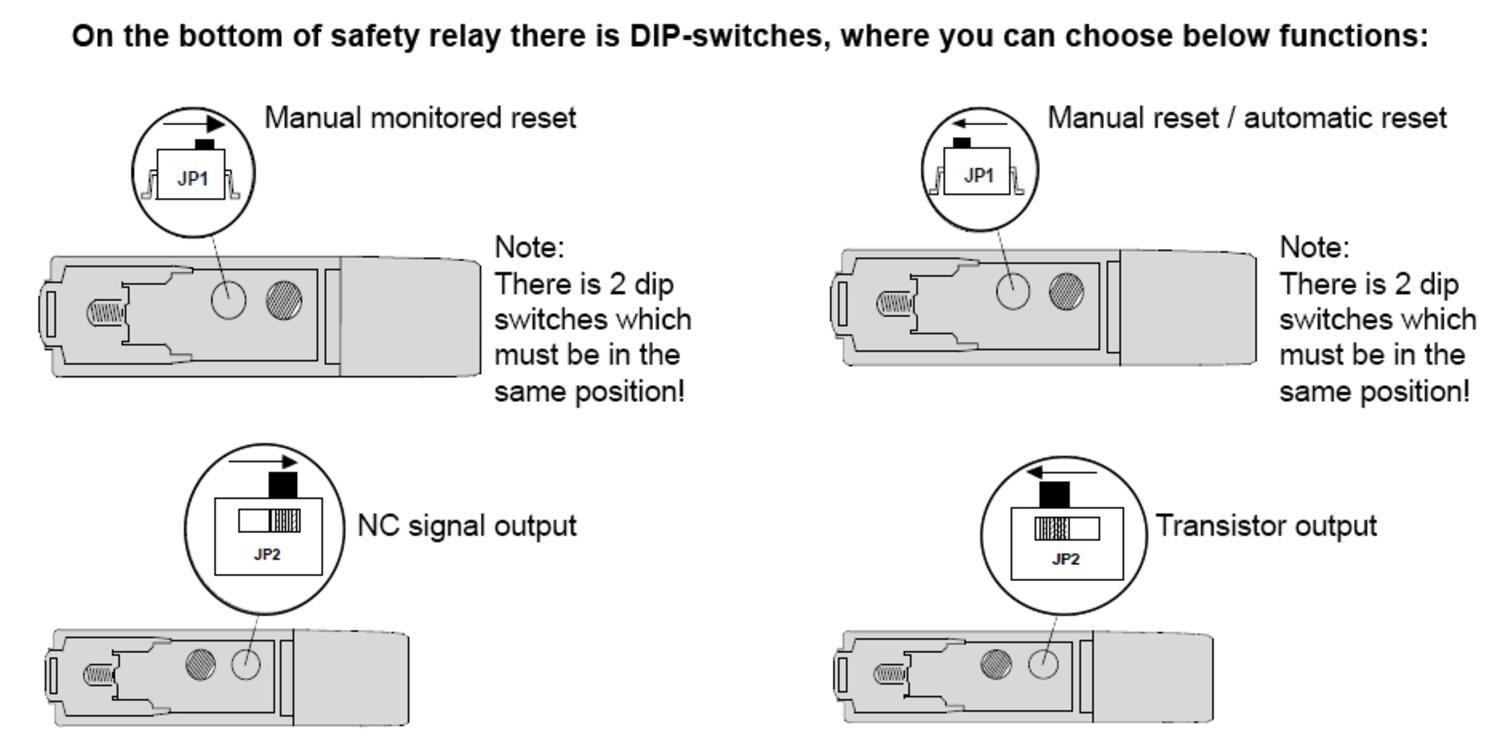

Všestranné bezpečnostné relé malých rozmerov pre monitorovanie obvodov núdzového zastavenia, bezpečnostných medzných spínačov a svetelných závor pre bezpečnostný typ 4. Navyše je vhodné pre bezpečnostné magnetické spínače, keď sa používa kontrolovaného potvrdenie. Dvojpólovými mikroprepínačmi nachádzajúcimi sa na dne puzdra je možné voliť ako signálny výstup (relé / tranzistor), tak i potvrdzovacie funkcie.

Oblasti použitia

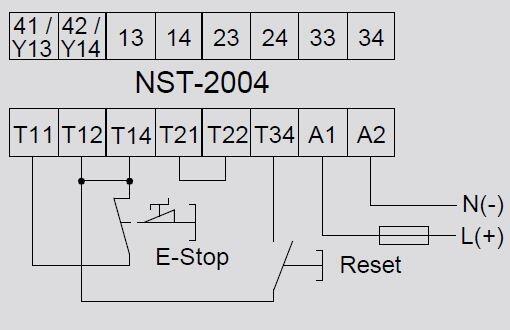

  •  Tlačidlá núdzového zastavenia
  • Lankové núdzové vypínače
  • Bezpečnostné medzné spínače
  • Bezpečnostné svetelné závory
  • Bezpečnostné magnetické spínače (pri zapojení kontrolovaného potvrdenia, prúdové obmedzenie <75mA)

261951_566.tif261950_566.tif261953_566.tif262109_566.tif

Bezpečnostné vlastnosti

  • Bezpečnostný typ 4 (dvojkanálové) / PL e
  • Nútene spínacie kontakty
  • Zdvojené výstupné kontakty
  • Kontrola vnútorných / vonkajších funkcií
  • Automatické, ručné alebo kontrolované potvrdzovanie

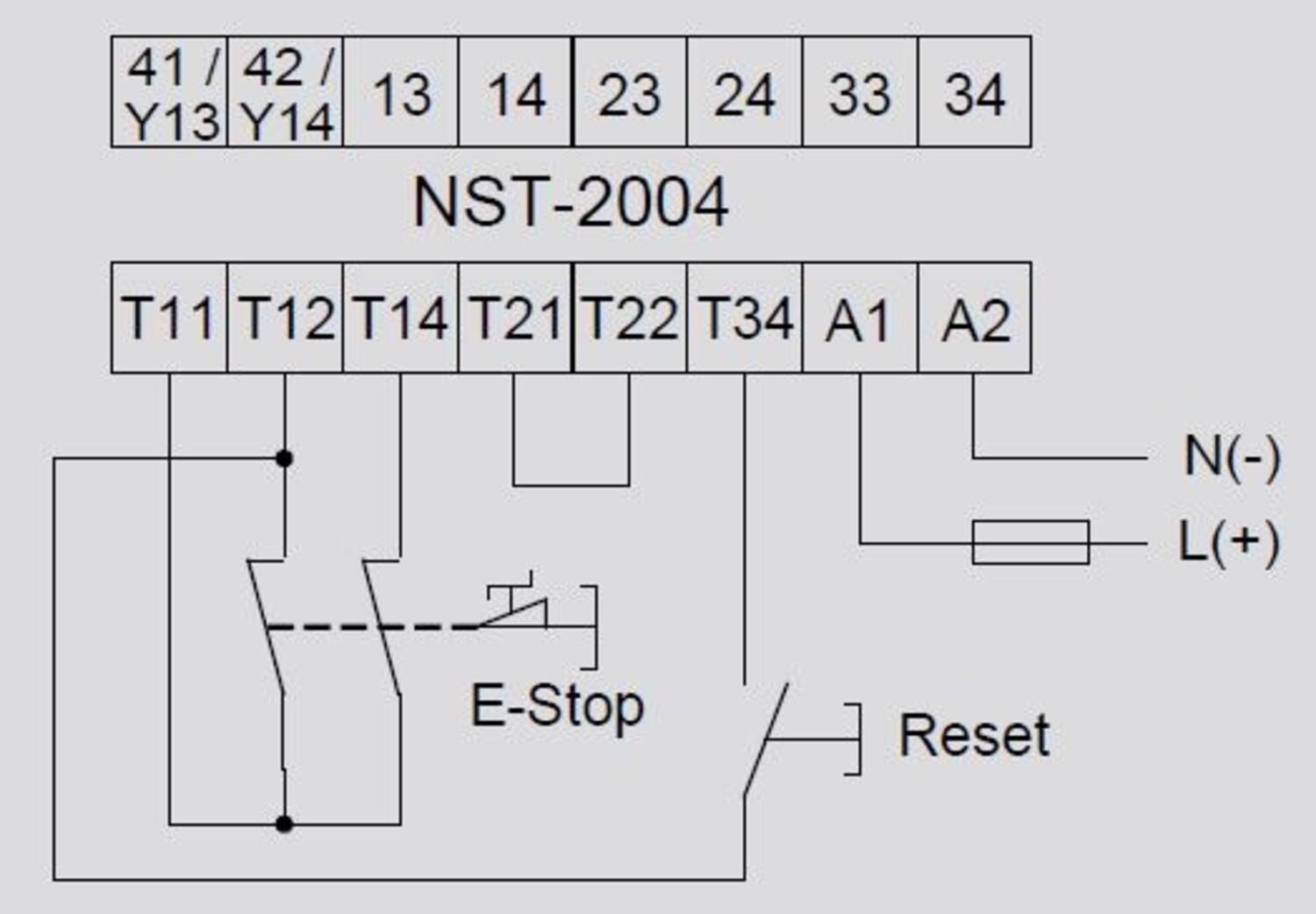

  • Dvojkanálový vstup so skratovou poistkou alebo bez nej





Funkčné prednosti

  • 3 spínacie bezpečnostné výstupy AC1: 230 V / 6 A, DC1: 24 V / 6 A
  • 1 tranzistorový výstup 5-30 V DC (max.20 mA) alebo 1 rozpínací reléový vystup 24 V DC / 2 A (Voliteľné dvojpolohovým mikroprepínačom)

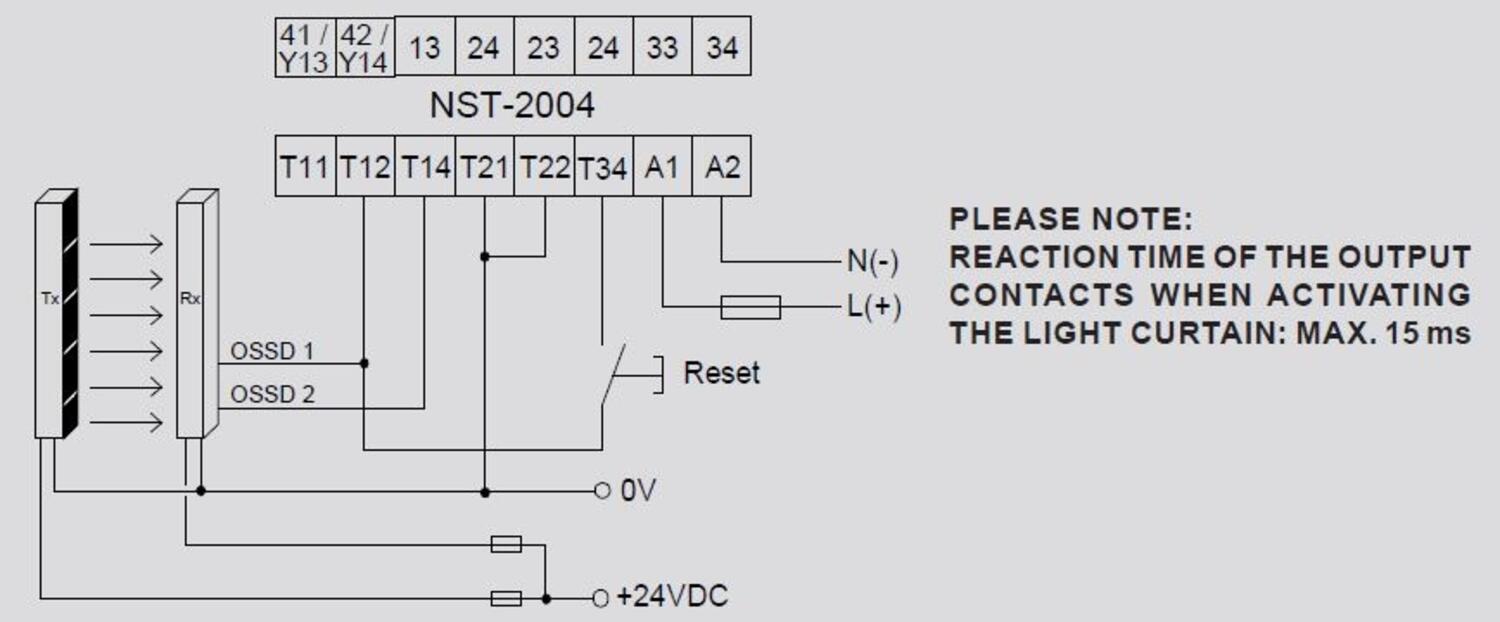

  • Možno zapojiť aj bezpečnostné svetelné závory
  • Spínací prúd kanálu núdzového zastavenia <75 mA v prípade použitia kontrolovaného potvrdenia
  • Spínací prúd kanálu núdzového zastavenia <420 mA v prípade použitia automatického alebo ručného potvrdenia
  • Napájacie napätie: 24 V DC, 24 V AC, 48 V AC, 115 V AC a 230 V AC
  • 22,5 mm široké púzdro s odmontovateľnými alebo pevnými svorkami

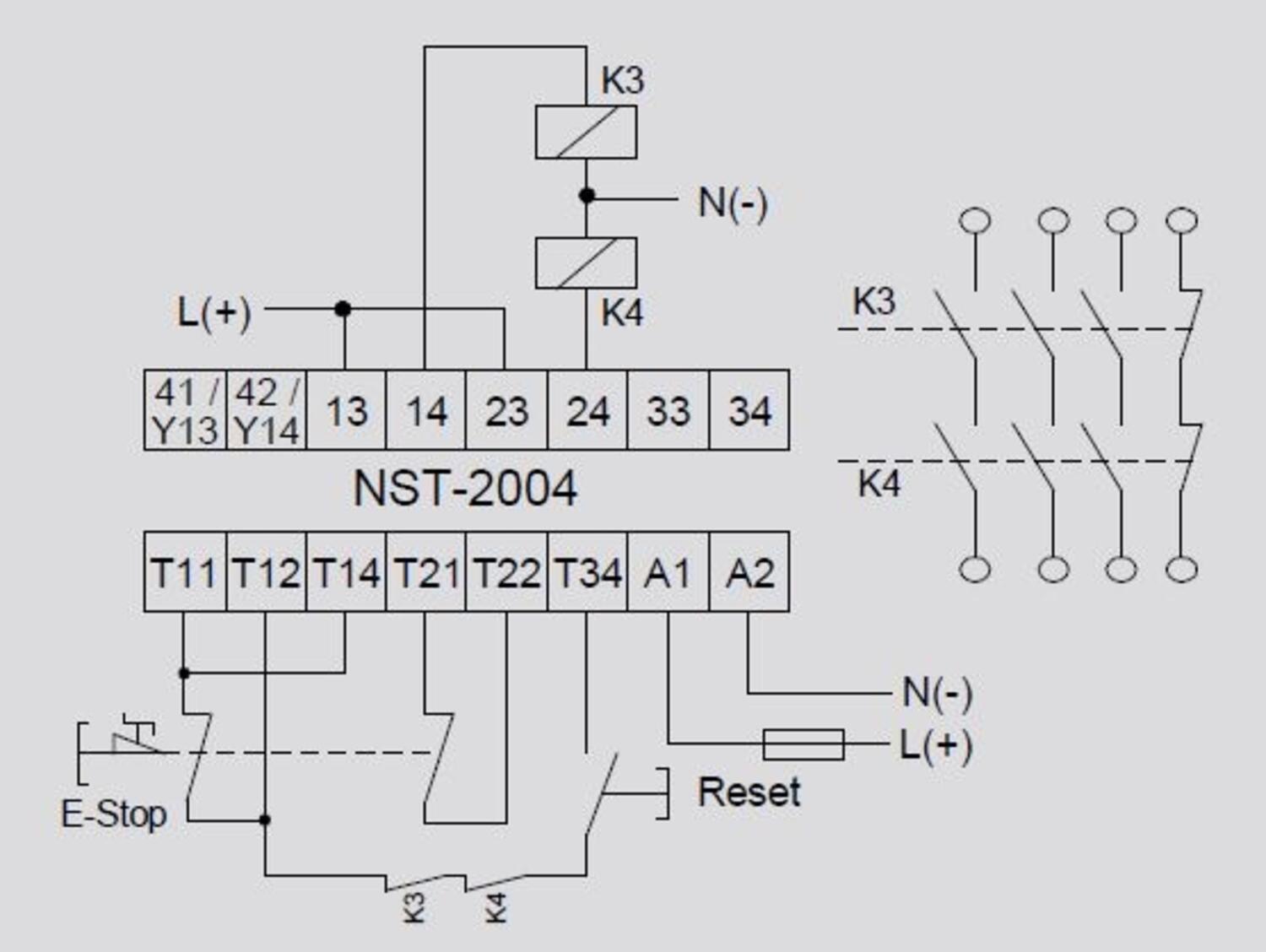

  • Kontrola vonkajších kontaktov
  • LED indikácia stavu

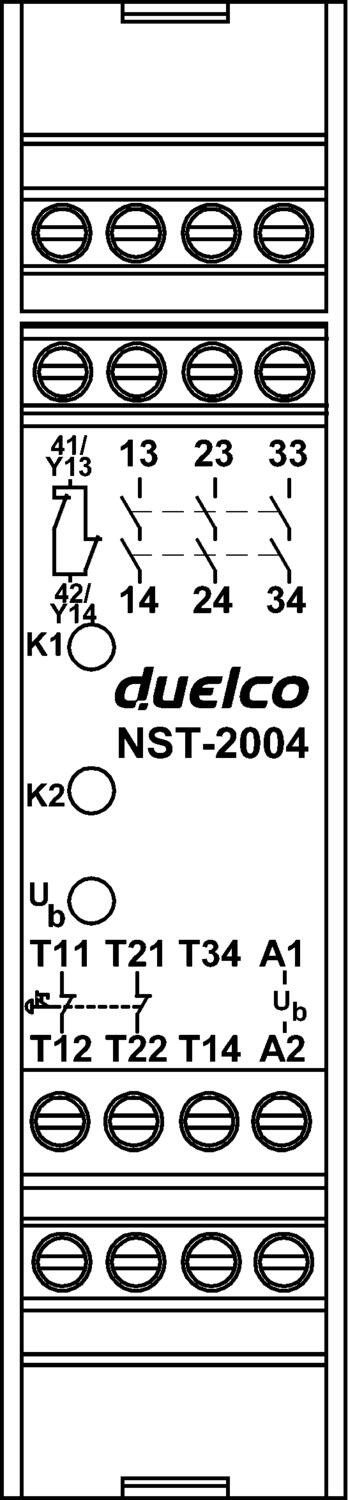

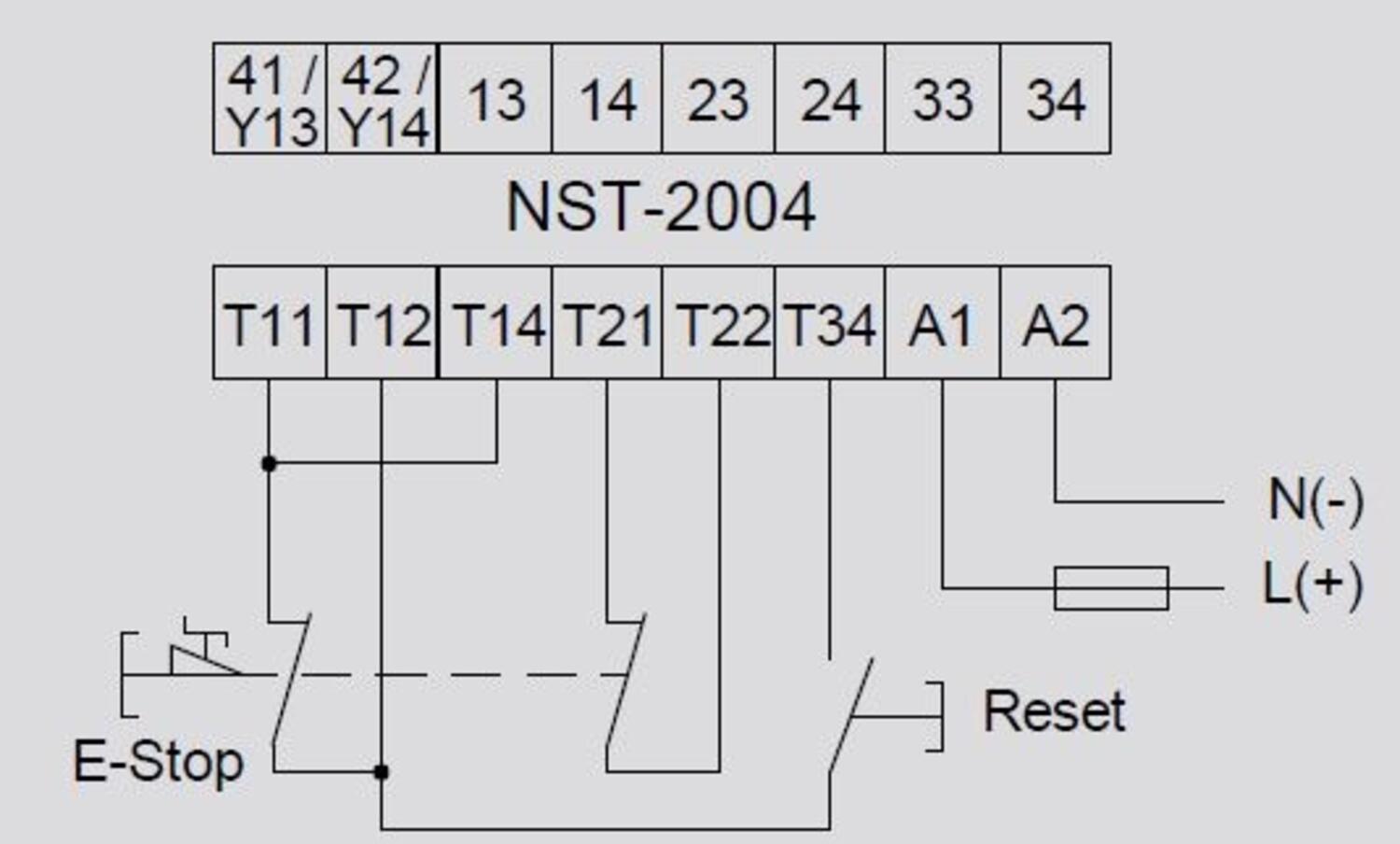

  • Zreteľné označenie na čelnej doske a príklady zapojenia





Prečítajte si viac
  • Všestranné bezpečnostné relé
  • 3 spínacie bezpečnostné výstupy
  • 1 rozpínací signálny výstup alebo tranzistorový výstup
  • Je vhodné tiež pre bezpečnostné svetelné závory
  • Šírka 22,5 mm
Duelco-NST-2004F.tif

42010205 - NST-2004 8-36 VDC

Vybraná varianta

DUELCO.tif

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Bezpečnostná kategória 4
Bezpečnostné výstupy NO 3
Napájacie napätie 24 V DC
PL e (EN ISO 13849-1)
Prevádzková teplota max. 60 °C
Prevádzková teplota min. -25 °C
Signálna výstupy NC 1
Šírka 22,5 mm
Tolerancia ±10%
Trieda krytia pripojenia IP20
Trieda krytia puzdra IP40
Typ resetu Automatic/manual, Manual monitored
Zhoda s normami CE

K stiahnutiu

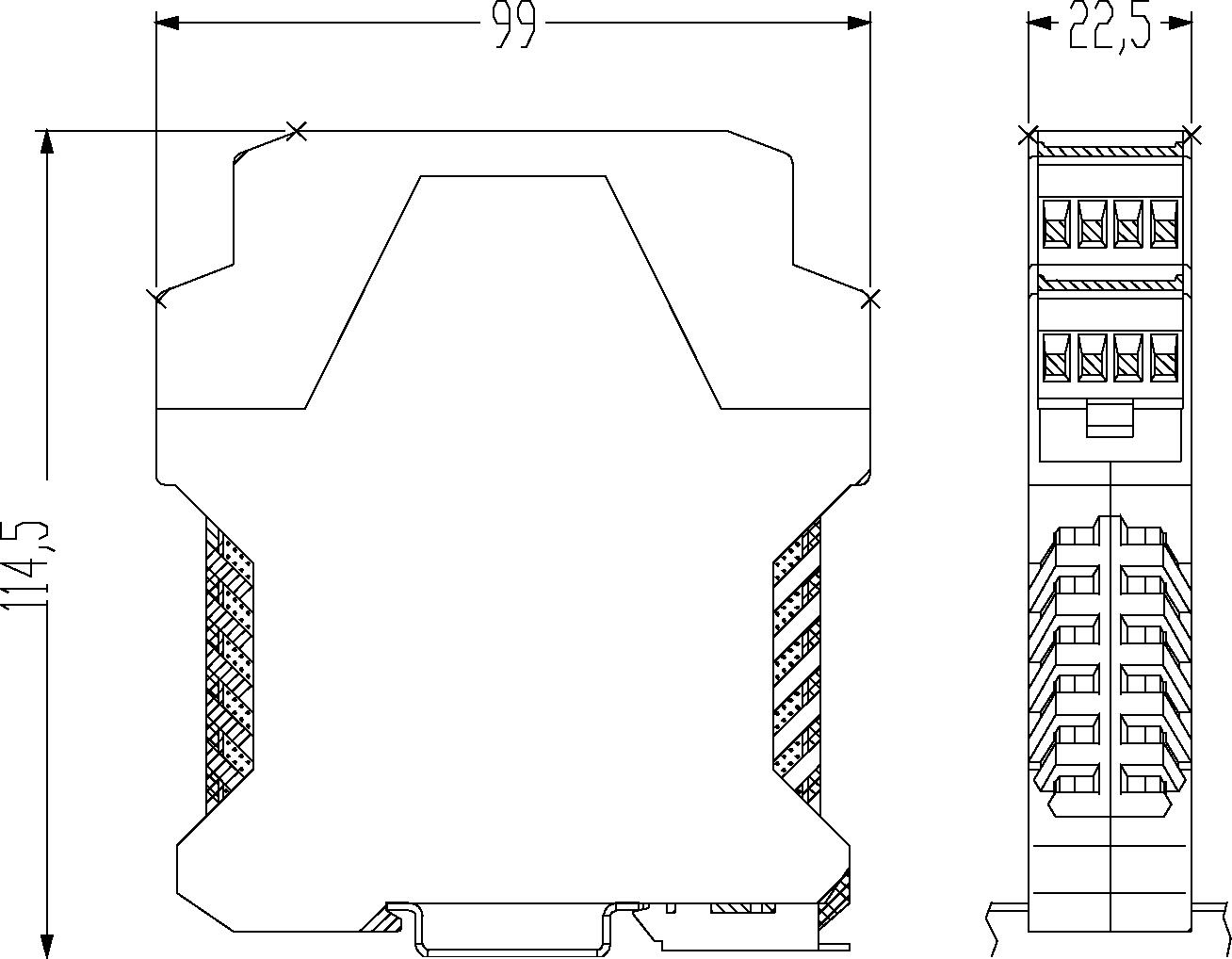

Rozmery a pripojenie

Popis produktu

Všestranné bezpečnostné relé malých rozmerov pre monitorovanie obvodov núdzového zastavenia, bezpečnostných medzných spínačov a svetelných závor pre bezpečnostný typ 4. Navyše je vhodné pre bezpečnostné magnetické spínače, keď sa používa kontrolovaného potvrdenie. Dvojpólovými mikroprepínačmi nachádzajúcimi sa na dne puzdra je možné voliť ako signálny výstup (relé / tranzistor), tak i potvrdzovacie funkcie.

Oblasti použitia

  •  Tlačidlá núdzového zastavenia
  • Lankové núdzové vypínače
  • Bezpečnostné medzné spínače
  • Bezpečnostné svetelné závory
  • Bezpečnostné magnetické spínače (pri zapojení kontrolovaného potvrdenia, prúdové obmedzenie <75mA)

261951_566.tif261950_566.tif261953_566.tif262109_566.tif

Bezpečnostné vlastnosti

  • Bezpečnostný typ 4 (dvojkanálové) / PL e
  • Nútene spínacie kontakty
  • Zdvojené výstupné kontakty
  • Kontrola vnútorných / vonkajších funkcií
  • Automatické, ručné alebo kontrolované potvrdzovanie
  • Dvojkanálový vstup so skratovou poistkou alebo bez nej





Funkčné prednosti

  • 3 spínacie bezpečnostné výstupy AC1: 230 V / 6 A, DC1: 24 V / 6 A
  • 1 tranzistorový výstup 5-30 V DC (max.20 mA) alebo 1 rozpínací reléový vystup 24 V DC / 2 A (Voliteľné dvojpolohovým mikroprepínačom)
  • Možno zapojiť aj bezpečnostné svetelné závory
  • Spínací prúd kanálu núdzového zastavenia <75 mA v prípade použitia kontrolovaného potvrdenia
  • Spínací prúd kanálu núdzového zastavenia <420 mA v prípade použitia automatického alebo ručného potvrdenia
  • Napájacie napätie: 24 V DC, 24 V AC, 48 V AC, 115 V AC a 230 V AC
  • 22,5 mm široké púzdro s odmontovateľnými alebo pevnými svorkami
  • Kontrola vonkajších kontaktov
  • LED indikácia stavu
  • Zreteľné označenie na čelnej doske a príklady zapojenia
