DUELCO

Bezpečnostná riadiaca jednotka

DSC

Max. 128 digitálnych vstupov
Max. 16 výstupných párov OSSD

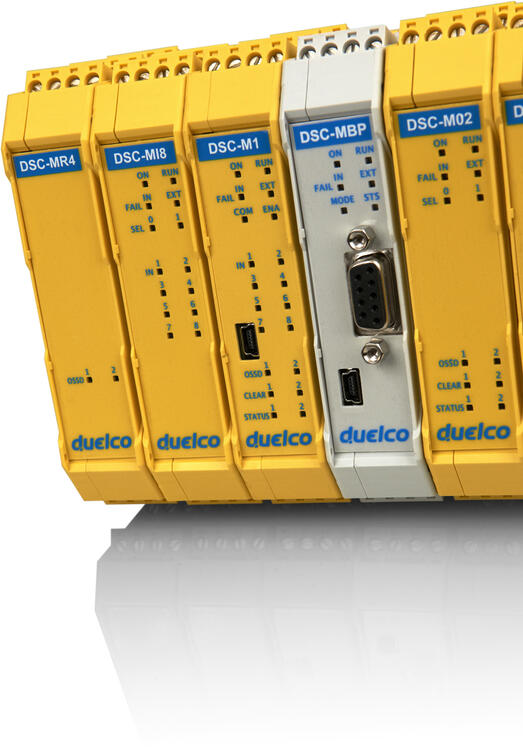

Max. 14 rozširujúcich jednotiek (až 4 rovnaké rozširujúce jednotky)
Možnosť externého monitorovania
Prevádzkové napätie 24 V DC

Popis produktu

DSC je schopný monitorovať niekoľko funkcií a reakcie na núdzové situácie:

• Núdzové zastavenie

• Bezpečnostné závory

• Laserové skenery

• Optické senzory

• Mechanické kontakty

• Bezpečnostné rohože / bezpečnostné ohraničenie

• Dvojručné ovládanie

DSC ponúka oproti konvenčným bezpečnostným relé niekoľko výhod:

• Menej súčastok

• Jednoduché pripojenie

• Logické programovacie funkcie (AND, OR, atď.) a jednoduché programovanie funkčných blokov (Drag and drop)

Funkcie systému:

Programovanie pomocou kábla USB na počítači s nainštalovaným softvérom DSD "Duelco Safety Designer".

• Možnosť externého monitorovania pre väčšinu fieldbus

Bezpečnostné dizajnér Duelco (DSD)

• Jednoduché programovanie funkčných blokov

• Schválenie plánovaného programu a tlač bezpečnostných informácií

• Zabezpečené heslom

DSC je držiteľom certifikátu SIL3 - SILCL3 - Ple - CAT. 4

Objednávacie číslo	Bezpečnostná kategória	Digital Inputs	Digital Signal Output	EDM Input	Kontaktný prúd max	Napájacie napätie	PL	Prevádzková teplota max.	Prevádzková teplota min.	Signálna výstupy NC	SIL	Šírka	Test output	Tolerancia	Trieda krytia puzdra

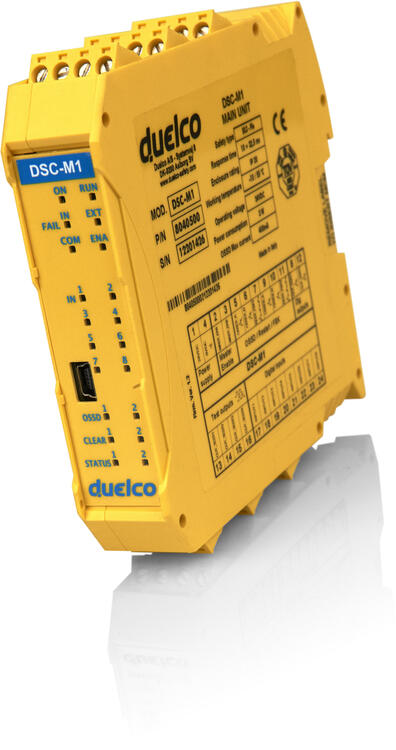

1103400 Riadiaca jednotka DSC-M1	4	8	2	2	400mA	24 V DC	e	55 °C	-10 °C		3	22,5 mm	4	± 20%	IP20

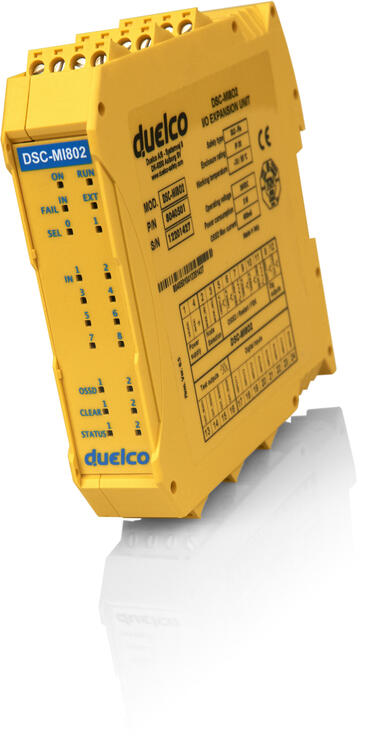

1103410 Rozširujúca jednotka DSC-MI8O2	4	8	2	2	400mA	24 V DC	e	55 °C	-10 °C		3	22,5 mm	4	± 20%	IP20

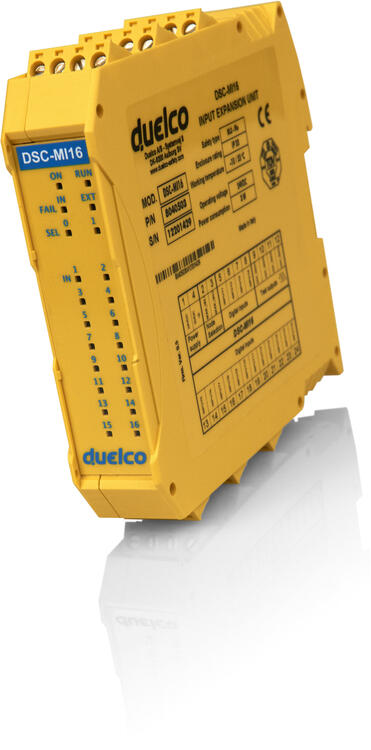

1103421 Rozširujúci modul DSC MI16	4	16				24 V DC	e	55 °C	-10 °C		3	22,5 mm	4	± 20%	IP20

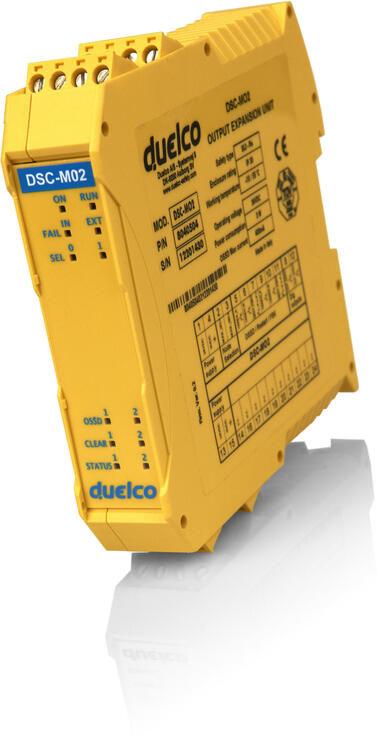

1103430 Výstupné rozšírenie DSC MO2 - 2 ďalšie výstupné páry OSSD	4		2	2	400mA	24 V DC	e	55 °C	-10 °C		3	22,5 mm		± 20%	IP20
1103461 Prepojovací kábel DSC-MSC
1103420 Rozširujúci modul pre 8 vstupov DSC-MI8	4	8				24 V DC	e	55 °C	-10 °C		3	22,5 mm	4	± 20%	IP20

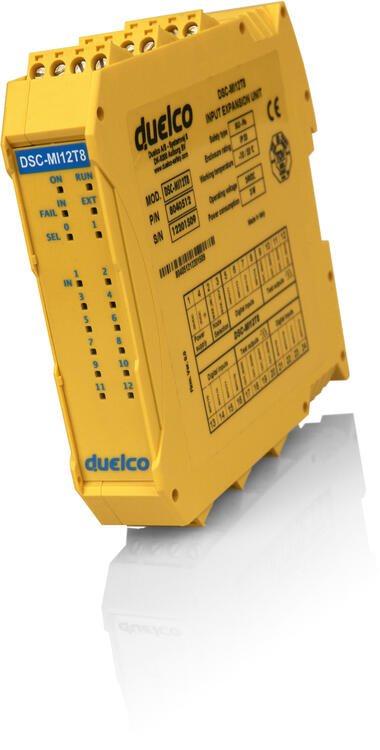

1103422 Vstupné rozšírenie DSC-MI12T8 -12 DI, 8 test. Vstupov	4	12				24 V DC	e	55 °C	-10 °C		3	22,5 mm	8	± 20%	IP20

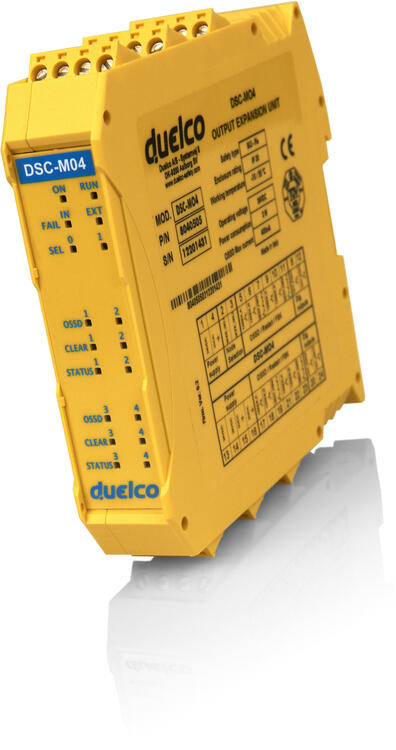

1103431 Výstupné Rozšírenie DSC MO4 - 4 ďalšie výstupné páry OSSD	4		4	4	400mA	24 V DC	e	55 °C	-10 °C		3	22,5 mm		± 20%	IP20

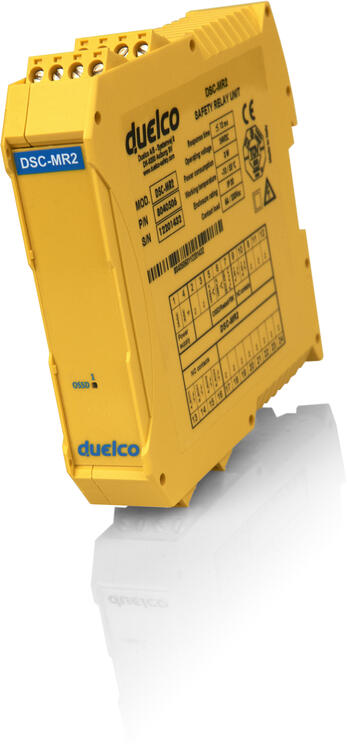

1103440 Rozširujúci modul DSC-MR2	4				6A 250V AC	24 V DC	e	55 °C	-10 °C	1	3	22,5 mm		± 20%	IP20
1103441 Riadiaca jednotka DSC-MR4	4				6A 250V AC	24 V DC	e	55 °C	-10 °C	2	3	22,5 mm		± 20%	IP20

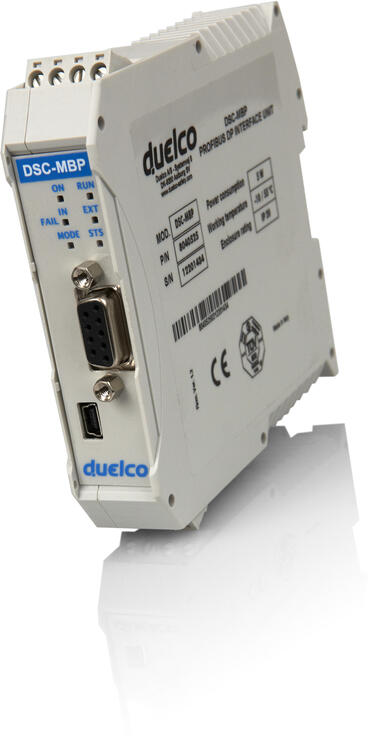

1103450 Profibus DSC-MBP	4					24 V DC	e	55 °C	-10 °C		3	22,5 mm		± 20%	IP20
1103451 Rozširujúce jednotka DSC-MBD - pre DeviceNet s externým monitorovaním	4					24 V DC	e	55 °C	-10 °C		3	22,5 mm		± 20%	IP20
1103452 Rozširujúce jednotka DSC-MBC - pre CANopen externé monitorovanie	4					24 V DC	e	55 °C	-10 °C		3	22,5 mm		± 20%	IP20
1103453 Rozhranie DSC-MBEC EtherCAT	4					24 V DC	e	55 °C	-10 °C		3	22,5 mm		± 20%	IP20
1103454 Priemyselná zbernica DSC-MBEI - Ethernet / IP	4					24 V DC	e	55 °C	-10 °C		3	22,5 mm		± 20%	IP20
1103455 Rozširujúci modul DSC-MBEP - DSC, Profinet	4					24 V DC	e	55 °C	-10 °C		3	22,5 mm		± 20%	IP20
1103456 Rozširujúca jednotka DSC-MBU - Universal Serial Bus	4					24 V DC	e	55 °C	-10 °C		3	22,5 mm		± 20%	IP20

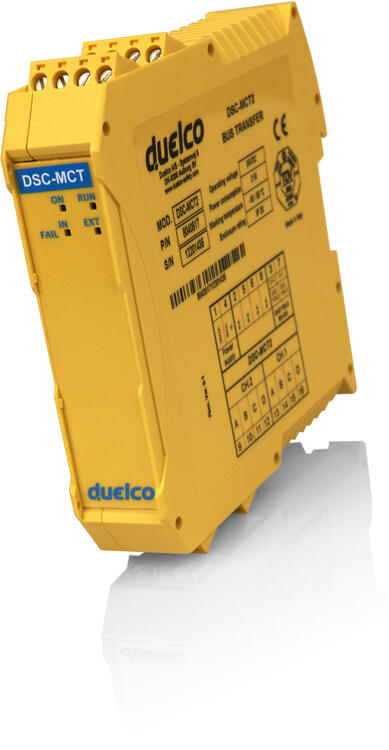

1103457 Rozširujúca jednotka DSC MCT - rozšírenie internej zbernice až o 50m	4					24 V DC	e	55 °C	-10 °C		3	22,5 mm		± 20%	IP20
1103460 Externá pamäťová karta k DSC-M1
1103462 Programovací kábel riadiacej jednotky

Detail

1103400
Riadiaca jednotka DSC-M1

Špecifikácia

Bezpečnostná kategória	4
Digital Inputs	8
Digital Signal Output	2
EDM Input	2
Kontaktný prúd max	400mA
Napájacie napätie	24 V DC
PL	e
Prevádzková teplota max.	55 °C
Prevádzková teplota min.	-10 °C
SIL	3
Šírka	22,5 mm
Test output	4
Tolerancia	± 20%
Trieda krytia puzdra	IP20
