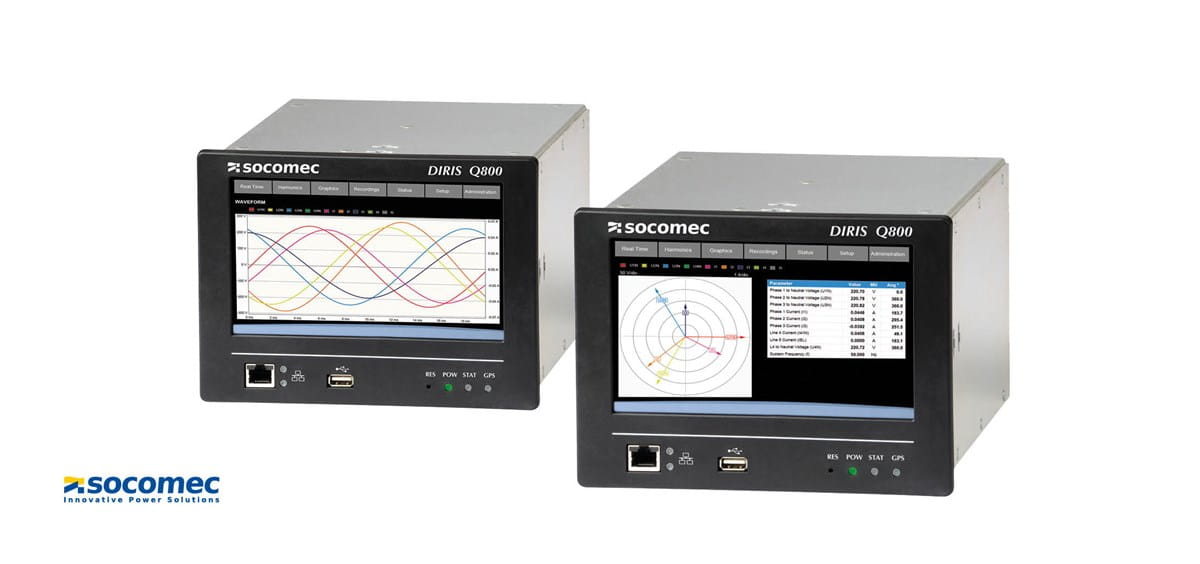

Socomec Diris Q800
Sieťový analyzátor na monitorovanie kvality elektrickej energie v celej jej inštalácii
Jedným z faktorov, od ktorých závisí hospodárnosť a efektivita výrobnej spoločnosti je kvalita a dostupnosť elektrickej energie. S pomocou multifunkčného sieťového analyzátora DIRIS Q800 je možné sledovať a kontrolovať kvalitu elektrickej siete na zaistenie nepretržitej prevádzky, optimalizáciu prevádzkových nákladov a obmedzenie výrobných strát. Analyzátor je navrhnutý pre všetky aplikácie súvisiace s energetickou účinnosťou, umožňuje meranie spotreby a všetkých dôležitých parametrov siete s ich následnou podrobnou analýzou a vyhodnotením kvality.
Pokročilá konektivita
Na pripojenie ku všetkým možným typom riadiacich systémov je prístroj vybavený veľkým počtom digitálnych a analógových vstupných/výstupných komunikačných portov (WiFi, Ethernet, RS485, USB, GPS) s rôznymi protokolmi (SNTP, HTTP, HTTPS, FTP, Modbus TCP, Modbus RTU, PQDIF).
Bezpečné ovládanie
Interná batéria zaisťuje nepretržitú prevádzku pri meraní aj v prípade, že dôjde k výpadku napájacieho napätia. Namerané dáta sa ukladajú vo vnútornej 4 GB pamäti počas 1 roka. GPS synchronizácia.
Certifikovaný výrobok
Meracie funkcie a vlastnosti DIRIS Q800 boli vyvinuté v súlade so štandardom IEC 61000 4 30 Class A. Merací prístroj je takisto certifikovaný podľa štandardu IEC 62586 2 Class A, ktorý zaručuje jeho vysokú kvalitu.
Súlad s EN 50160
Za pomoci DIRIS Q800 je možné zostaviť a vytvoriť protokol o zhode s EN 50160. Na základe týchto protokolov je možné rýchle overenie kvality dodávanej elektrickej energie od distribútora.
Špičkové parametre
Mnoho dostupných meracích funkcií vrátane analýzy prechodových javov, nestálostí, nevyváženosti, harmonických kmitočtov a stavu signálov zariadení. Monitorovanie rozdielového prúdu umožňuje sledovať celkový stav izolácie.
Veľký farebný dotykový displej
Jeho použitie je jednoduché a vyznačuje sa intuitívnym ovládaním.
Zabudovaný web server
Zobrazenie údajov na displeji DIRIS Q800 je totožné so zobrazením cez integrovaný webserver, ktorý umožňuje vzdialený prístup.
Funkcie
Meranie
- Meranie v 4 kvadrantoch
- Fázové napätie a prúdy, frekvencia
- Prúd nulovým vodičom, rozdielový prúd
- Napätie nulového vodiča/zeme
- Činný, jalový a zdanlivý výkon
- Cosφ a účinník
- THD a spektrálna analýza frekvencií až do hodnoty 63 pre prúd a napätie
- Mihotanie (Pst, Plt)
- Napäťová nerovnováha
- Signály diaľkového ovládania
Výstupné údaje
- EN 50160 udalosti ½ periódy (10 ms): Poklesy napätia, výpadky, prepätie
- Dáta sú exportované automaticky cez FTP
- Podľa EN 50160
- Prechodové stavy (20 mikrosenkúnd)
Vstupy/Výstupy
- 4 digitálne vstupy
- 4 digitálne výstupy
- 4 analógové výstupy
Softwarové vybavenie
DIRIS Q800 sa dodáva s nasledujúcim softvérovým vybavením:
- DIRIS Q800 – EN 50160 Analyser: slúži na vytvorenie reportu o zhode s EN 50160.
- DISI Q800 Monitoring tool: Poskytuje podrobnú analýzu dát o kvalite energie získaných pri meraní.
Zhoda s predpismi:
- IEC 61000‑4‑30, trieda A
- IEC 62586‑2
- IEC 62053‑22
- IEC 62053‑24
- EN 50160
