ENTRELEC

ZS4 - radová svorka prepojovacia

Lištová svorka Šroub-šroub je ideálnym riešením pre spojenie káblov o priereze až 4 mm². Vďaka svorkovnici ZS4 a šírke 5,2 mm je montáž na lištu TS35 jednoduchá a rýchla. S našou svorkou získate spoľahlivé a pevné spojenie pre vaše káble.

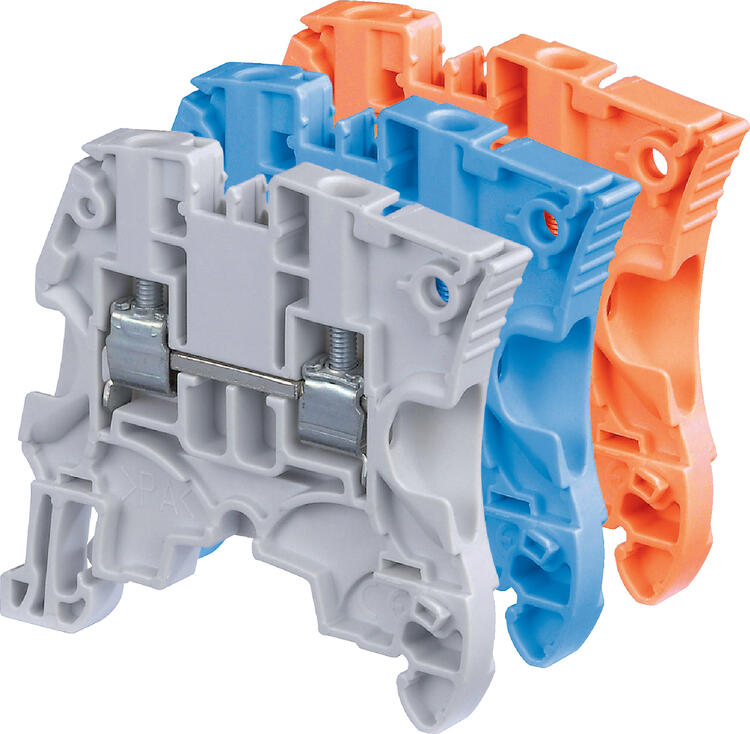

186211_812.eps

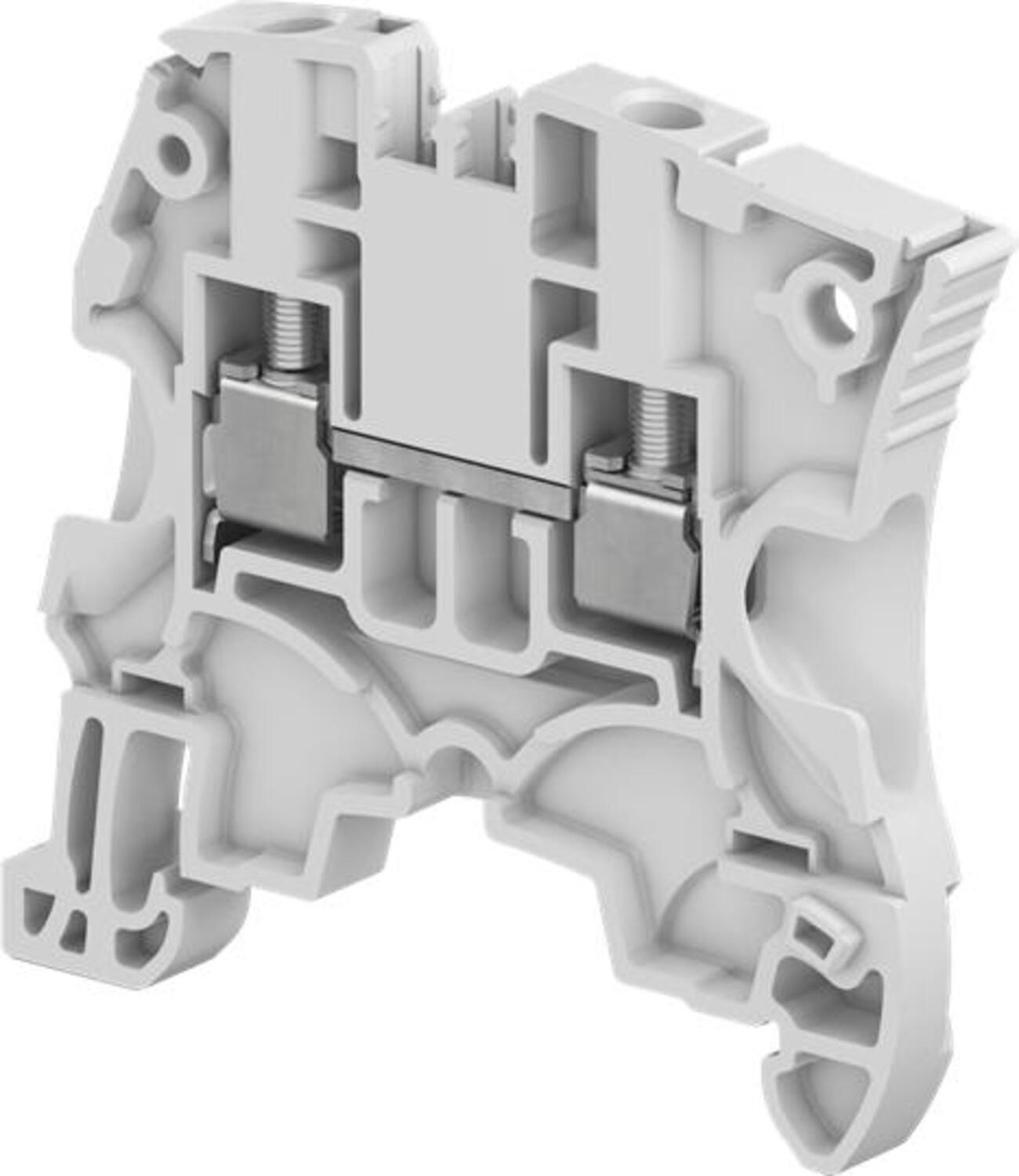

ZS4 GRÅ.jpg

1SNK505010R0000 - ZS4 svorka radová


1SNK505020R0000 - ZS4-BL svorka modrá 0,22-4 mm²


1SNK505061R0000 - ZS4-GN svorka zelená 0,22-4 mm²

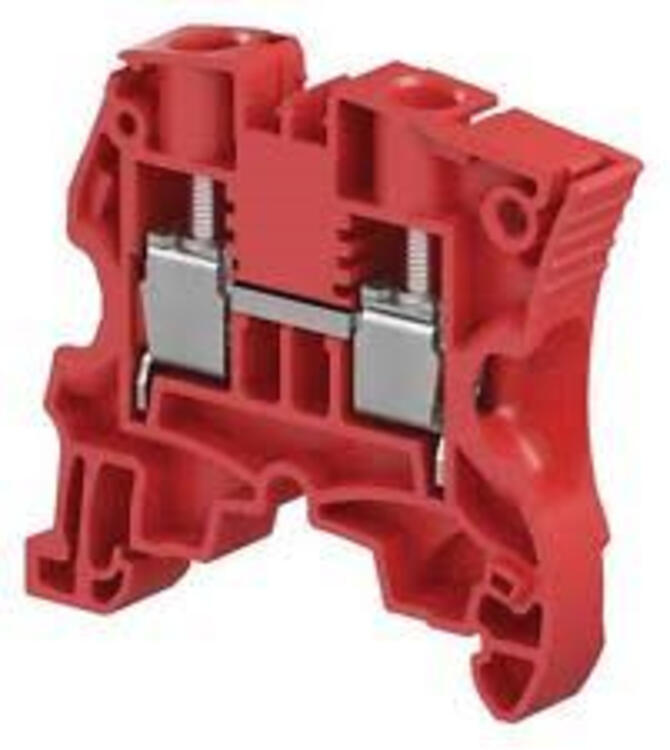

1SNK505062R0000 - ZS4-RD svorka cervená 0,22-4 mm²

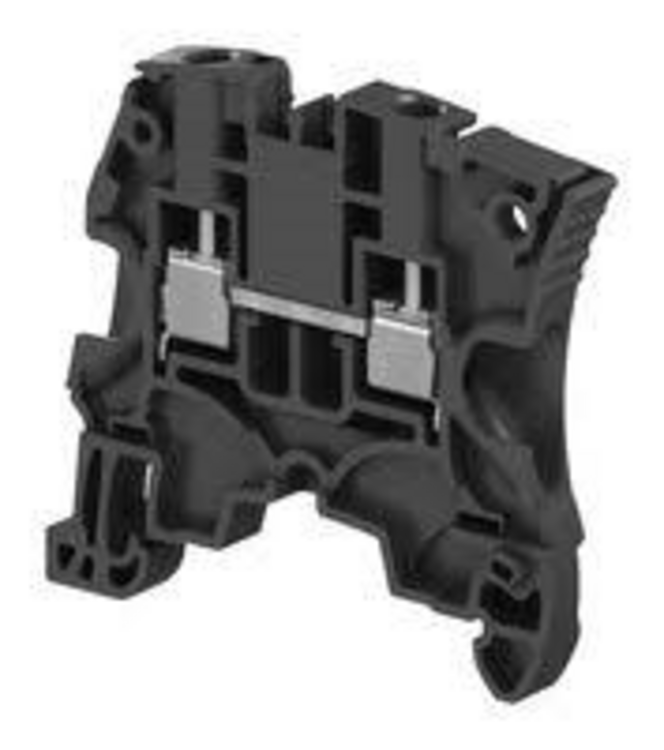

1SNK505066R0000 - ZS4-BK Cierna svorka 0,22-4 mm²

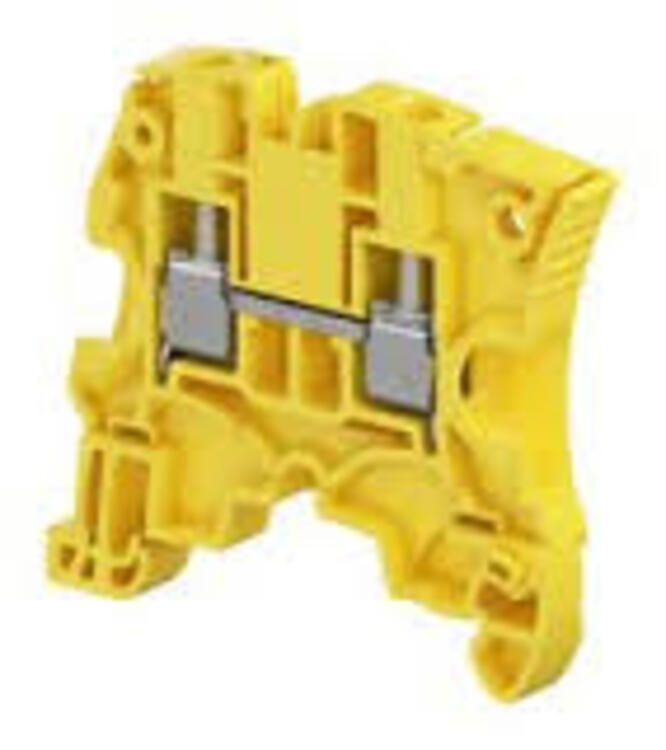

1SNK505060R0000 - ZS4-YL svorka žltá 0,22-4 mm²

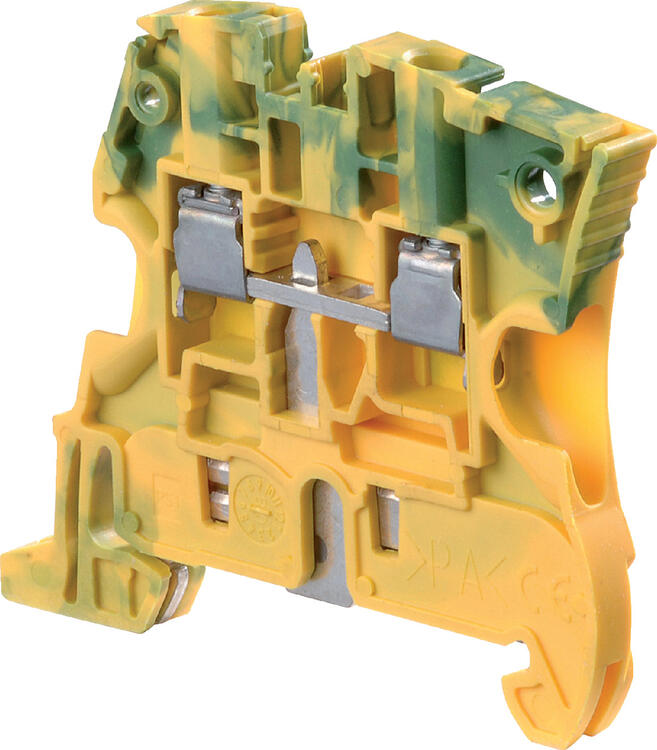

186191_812.eps

1SNK506150R0000 - ZS6-PE Earthblock 0,22-6mm2

Vybraná varianta

ENTRELEC.eps

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Balenie 50 ks
Dĺžka odizolovania 10,5 mm
Farba Šedá
Hĺbka 53 mm
Hmotnosť 8,8 g
Impulzné výdržné napätie 8000 V
Materiál Polyamid
Max. prierez lankového vodiča podľa IEC 4 mm²
Max. prierez pevného vodiča podľa IEC 4 mm²
Max. prierez pevného vodiča podľa UL 12 AWG
Max. prierez vodiča s izolovanou dutinkou podľa IEC 2,5 mm²
Max. prierez vodiča s neizolovanou dutinkou podľa IEC 4 mm²
Max. uťahovací moment 0,6
Menovité napätie podľa CSA 600 V
Menovité napätie podľa IEC 1000 V
Menovité napätie podľa UL 600 V
Menovitý prierez podľa CSA 12 AWG
Menovitý prierez podľa IEC 4 mm²
Menovitý prierez podľa UL 12 AWG
Menovitý prúd podľa CSA 20 A
Menovitý prúd podľa IEC 32 A
Menovitý prúd podľa UL 20 A
Min. prierez lankového vodiča podľa IEC 0,22 mm²
Min. prierez pevného vodiča podľa UL 24 AWG
Min. prierez pevného vodiče podľa IEC 0,2 mm²
Min. prierez vodiča s izolovanou dutinkou podľa IEC 0,22 mm²
Min. prierez vodiča s neizolovanou dutinkou podľa IEC 0,22 mm²
Min. uťahovací moment 0,4
Odporúčaný plochý skrutkovač 3,5 Ø mm
Počet pripojení 2 ks
Šírka 5,2 mm
Skratový prúd po dobu 1 s 480 A
Stupeň znečistenia prostredia 3
Trieda krytia IP20
Výška 47,3 mm
Zhoda s normami CE, CSA, RoHS, UL

K stiahnutiu

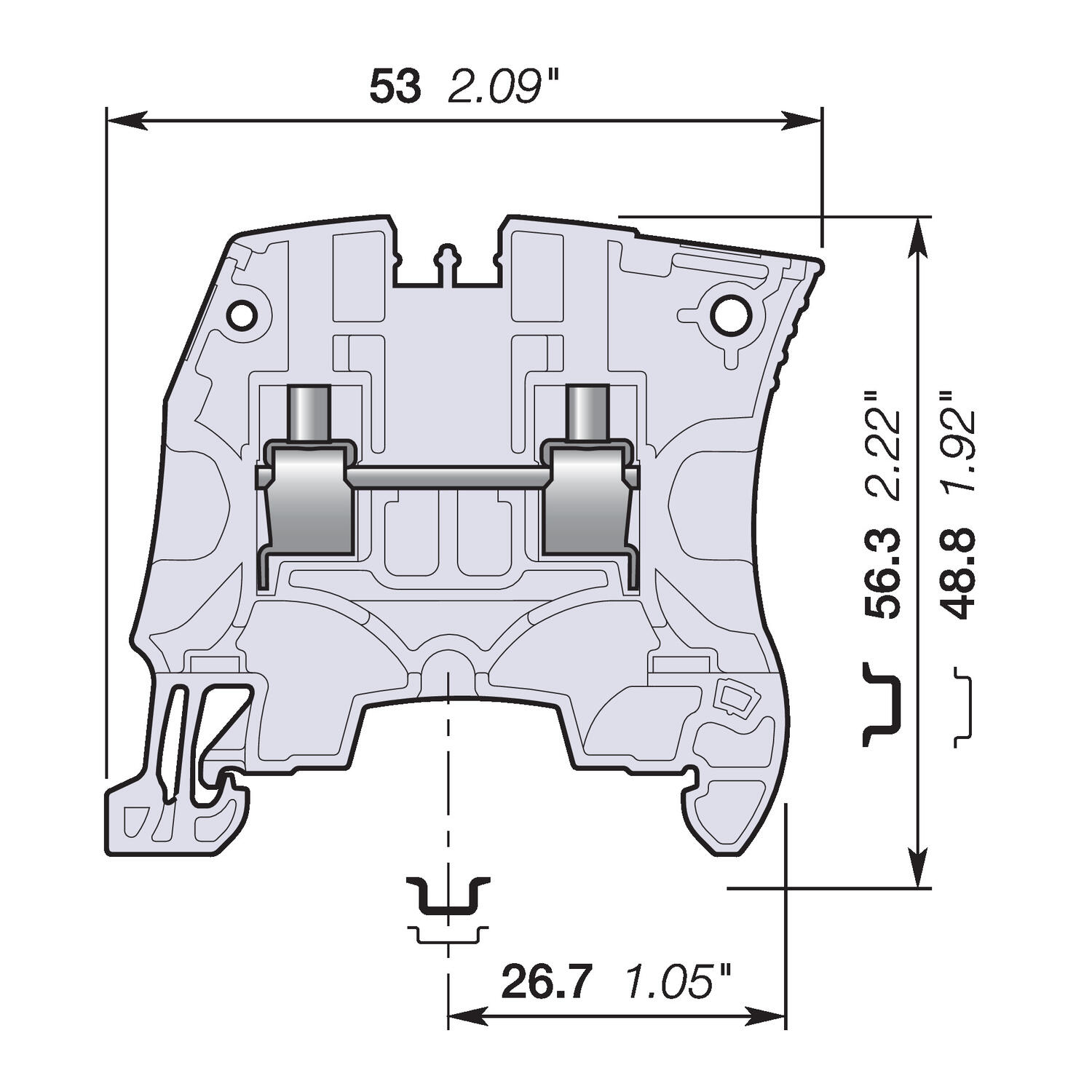

Rozmery a pripojenie

Popis produktu

Lištová svorka

Skrutka-skrutka

Šírka 5,2 mm
Svorkovnica ZS4 dovoluje použítie káblov až do prierezu 4 mm² a montuje sa na lištu TS35.



Príslušenstvo

Produktové správy

Chyťte slnko do svojej siete

Pri fotovoltaických aplikáciách je dôležité mať spoľahlivé a účinné elektrické komponenty, ktoré odolávajú náročným podmienkam prostredia a poskytujú optimálny výkon. Tri popredné spoločnosti, Mersen, TE Connectivity a SOCOMEC, ponúkajú množstvo produktov určených špeciálne pre fotovoltaické aplikácie.

OEM Automatic Open Days 2025
Události

OEM AUTOMATIC OPEN DAYS 2025

Akcia ponúka príležitosť na stretnutie s našimi inovatívnymi produktmi aj expertmi na aplikácie. Uvidíte dynamické prezentácie najnovších výrobkov, ktoré dokážu digitálne transformovať Vašu prevádzku, zaistiť bezpečnosť strojných zariadení a ďalšie rôzne systémy pre automatizáciu strojov a riešení. Návštevu si môžete spríjemniť skvelým jedlom a pitím, ktoré bude k dispozícii formou rautu.

Seifert Systems Priemyselne chladenia
Produktové správy

SEIFERT SYSTEMS PRIEKOPNÍK V OBLASTI PRIEMYSELNÉHO CHLADENIA

Už viac ako polstoročia je na čele vývoja inovatívnych riešení chladenia, ktoré vyhovujú rôznorodým potrebám priemyslu po celom svete.

Produktové správy

SEIFERT SYSTEMS KOMPLEXNÉ RIEŠENIA PRE KAŽDÚ PRIEMYSELNÚ POTREBU

Spoločnosť Seifert Systems ponúka rôznorodý sortiment modelových produktov, aby uspokojila rôzne chladiace potreby rôznych priemyselných odvetví.

blazecut Haciasy systemy seria T
Produktové správy

PROTIPOŽIANY SYSTÉM SÉRIE S NAJNOVŠÍMI TECHNOLÓGIAMI

BlazeCut je výrobca a špecialista na protipožiarnu ochranu systémov, ktorý dodáva najnovšie technológie.

Produktové správy

SIEŤOVÉ ANALYZÁTORY DIRIS A-100 a A-200

Sieťové analyzátory Diris A-100 a A-200 - nástroje na monitorovanie a kontrolu kvality elektrickej energie

Objednávacie číslo Balenie Farba Hĺbka Hmotnosť Menovité napätie podľa CSA Menovité napätie podľa IEC Menovité napätie podľa UL Menovitý prierez podľa CSA Menovitý prúd podľa CSA Menovitý prúd podľa IEC Menovitý prúd podľa UL Odporúčaný plochý skrutkovač Stupeň znečistenia prostredia Výška Zhoda s normami
ZS4 GRÅ.jpg
ZS4 svorka radová
Položka:
1SNK505010R0000 Skopírované
50 ks
Šedá
53 mm
8,8 g
600 V
1000 V
600 V
12 AWG
20 A
32 A
20 A
3,5 Ø mm
3
47,3 mm
CE, CSA, RoHS, UL
ZS4-GN svorka zelená 0,22-4 mm²
Položka:
1SNK505061R0000 Skopírované
50 ks
Zelená
53 mm
8,8 g
600 V
1000 V
600 V
12 AWG
20 A
32 A
20 A
3,5 Ø mm
3
47,3 mm
CE, CSA, RoHS, UL
ZS4-RD svorka červená 0,22-4 mm²
Položka:
1SNK505062R0000 Skopírované
50 ks
Červená
53 mm
8,8 g
600 V
1000 V
600 V
12 AWG
20 A
32 A
20 A
3,5 Ø mm
3
47,3 mm
CE, CSA, RoHS, UL
186211_812.eps
ZS4-OR svorka oran. 0,22-4 mm²
Položka:
1SNK505030R0000 Skopírované
50 ks
Oranžová
53 mm
8,8 g
600 V
1000 V
600 V
12 AWG
20 A
32 A
20 A
3,5 Ø mm
3
47,3 mm
CE, CSA, RoHS, UL
ZS4-BK Čierna svorka 0,22-4 mm²
Položka:
1SNK505066R0000 Skopírované
50 ks
Čierna
53 mm
8,8 g
600 V
1000 V
600 V
12 AWG
20 A
32 A
20 A
3,5 Ø mm
3
47,3 mm
CE, CSA, RoHS, UL
ZS4-YL svorka žltá 0,22-4 mm²
Položka:
1SNK505060R0000 Skopírované
50 ks
Žltá
53 mm
8,8 g
600 V
1000 V
600 V
12 AWG
20 A
32 A
20 A
3,5 Ø mm
3
47,3 mm
CE, CSA, RoHS, UL
186191_812.eps
ZS4-PE svorka uzemňovacia 0,22-4 mm²
Položka:
1SNK505150R0000 Skopírované
20 ks
Žlto-zelená
ZS4-BL svorka modrá 0,22-4 mm²
Položka:
1SNK505020R0000 Skopírované
50 ks
Modrá
53 mm
8,8 g
600 V
1000 V
600 V
12 AWG
20 A
32 A
20 A
3,5 Ø mm
3
47,3 mm
CE, CSA, RoHS, UL
