PULS
Zdroj 1-fázový, 30 V DC, séria Dimension Q
Série QS10.301
Rada DIMENSION Q je technologickou špičkou medzi zdrojmi: vďaka veľmi kvalitným kondenzátorom, zníženiu počtu súčiastok, dlhej životnosti, spoľahlivosti a veľmi malým rozmerom, výrobca docielil vysokú účinnosť zdrojov (okolo 93%). Zdroje majú univerzálny vstup, možno ich napájať zo siete 120 V aj 230 V st bez nutnosti prepínania medzi uvedenými štandardmi. Spĺňajú normu SEMI F47, sú teda po dobu 200 ms schopné dodávať menovité výstupné napätie aj pri poklese napájacieho napätia na 60 V st. Ďalšou možnosťou je napájanie v rozsahu 110-150 V ss. Zdroje radu DIMENSION Q sú chránené proti nárazovým prúdom aktívnou ochranou, účinnou (na rozdiel od obvyklých NTC termistorov) aj v prípade už zahriateho zdroja. Zdroje majú výkonovú rezervu, ktorá umožňuje pri stálom výstupnom napätí zvýšiť po dobu 4 s výstupný výkon o 50%. Nie je teda nutné predimenzovávať zdroj kvôli záťažiam s vyššími rozbehovým alebo krátkodobými špičkovými prúdmi. Výkonová rezerva je časovo riadená, zdrojom pri preťažení či skrate nehrozí žiadne riziko. Zdroj okrem svojej vlastnej ochrany umožní okamžité odpojenie postihnutých vetvy rozvodu a zamedzí preťažovaniu káblov. Ako istiaci prvok môže byť použitá tiež nastaviteľná prúdová ochrana Locci-Box (pozri katalógové listy sekcie Lütze).
- Výstupný prúd 8 A
- Šírka 60 mm
- Účinnosť 93 %
- 100-240 V AC/88-370 V DC
- 50% bonusový vykon
Vybraná varianta
Pulzný zdroj 100-240 V AC. 30 V DC/8 A
Položka:
Vybraná varianta
Špecifikácia
| Frekvencia napájania | 50-60 ±6 % |
|---|---|
| Hĺbka | 117 mm |
| Hmotnosť | 0,9 kg |
| Kryt | Hliník |
| Max. teplota bez zníženia výkonu | 60 °C |
| Min. teplota bez zníženia výkonu | -25 °C |
| MTBF (IEC 61709) 230 V AC, max zaťaž, 40 ° C | 581000 h |
| Nárazový prúd pri 120 V AC typ. | 4 A |
| Nárazový prúd pri 230 V AC typ. | 7 A |
| Počet fáz | 1 |
| Prechodové javy | Áno |
| Preklenutie krátkodobého výpadku v sieti pri 120 V AC, typ. celková záťaž | 22 ms |
| Preklenutie krátkodobého výpadku v sieti pri 230 V AC, typ. celková záťaž | 23 ms |
| Rozsah vstupného napätia | Wide-range |
| Séria | Dimension Q |

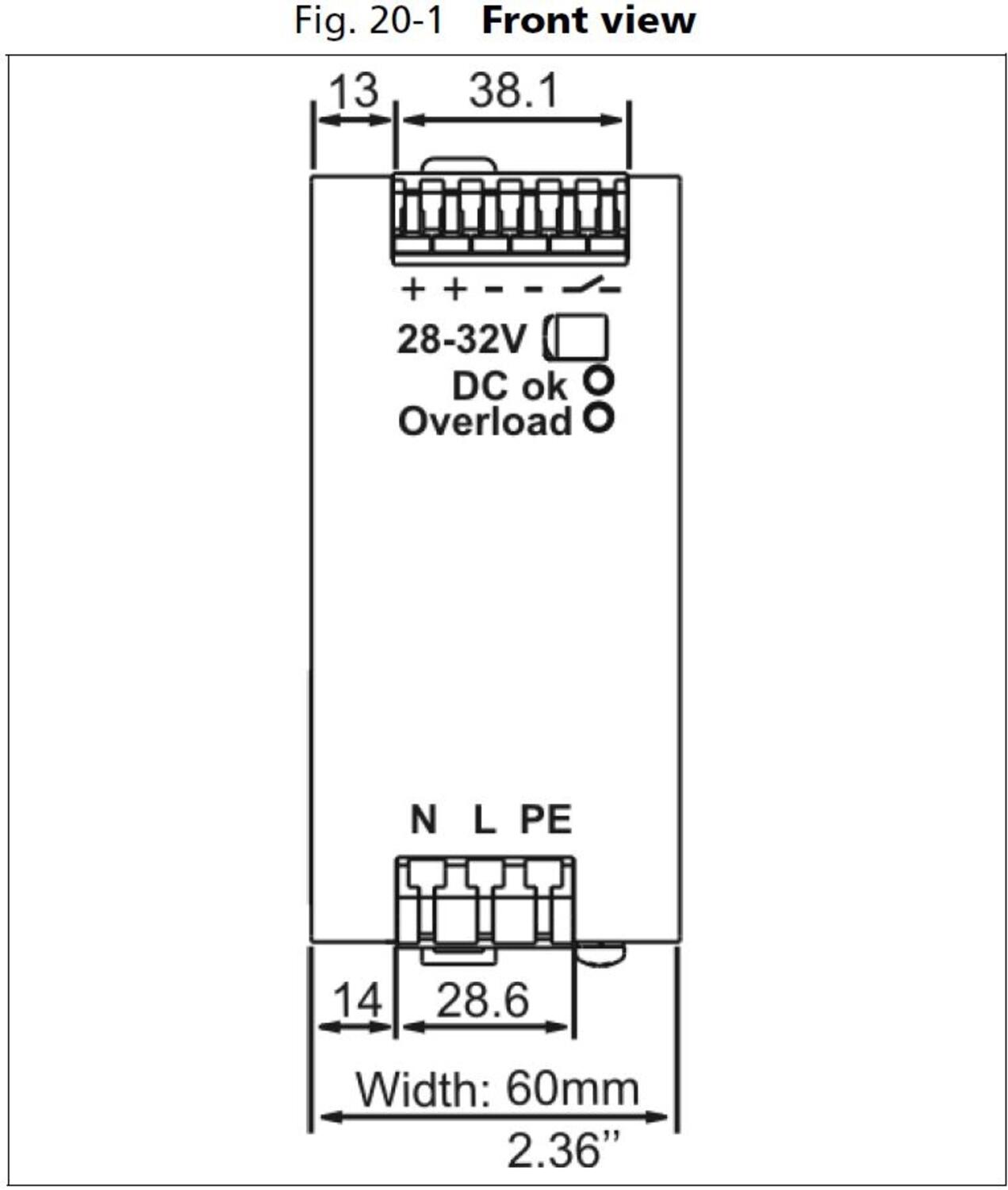

| Šírka | 60 mm |
| Spotreba pri 120 V AC | 2,22 A |
| Spotreba pri 230 V AC | 1,22 A |
| Trieda krytia | IP20 |
| Úbytok výkonu od +60 ° C do +70 ° C | 6 W/°C |
| Účinník pri 120 V AC, celková záťaž, typ. | 0,98 |
| Účinník pri 230 V AC, celková záťaž, typ. | 0,92 |

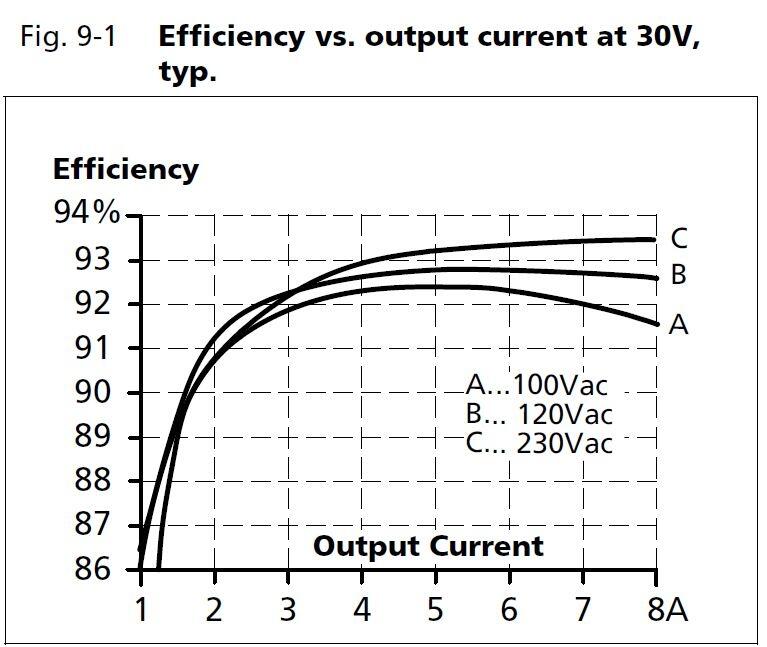

| Účinnosť pri 120 V AC, celková záťaž, typ. | 92,6 % |
|---|---|
| Účinnosť pri 230 V AC, typ. | 93,5 % |
| Účinnosť pri 230 V AC, typ. | 92,4 % |
| Vstupné napätie AC | 100-240 V |
| Vstupné napätie AC max. | 276 V AC |
| Vstupné napätie AC min. | 85 V AC |
| Vstupné napätie DC | 110-150 V |
| Vstupné napätie DC max. | 187 V DC |
| Vstupné napätie DC min. | 88 V DC |
| Výkon | 240 W |
| Výška | 124 mm |
| Výstup DC relé | Áno |
| Výstupné napätie | 30 V DC |
| Výstupné napätie max. | 32 V DC |
| Výstupné napätie min. | 28 V DC |
| Výstupný prúd | 8 A |
| Zhoda s normami | ABS, CB, CE, CSA, GL, UL |
| Životnosť pri 120 V striedavom prúde, pri plnom zaťažení a +40 ° C | 68000 h |
| Životnosť pri 230 V striedavom prúde, pri plnom zaťažení a +40 ° C | 71000 h |
| Zvlnenie max. | 50 mV pp |
Popis produktu

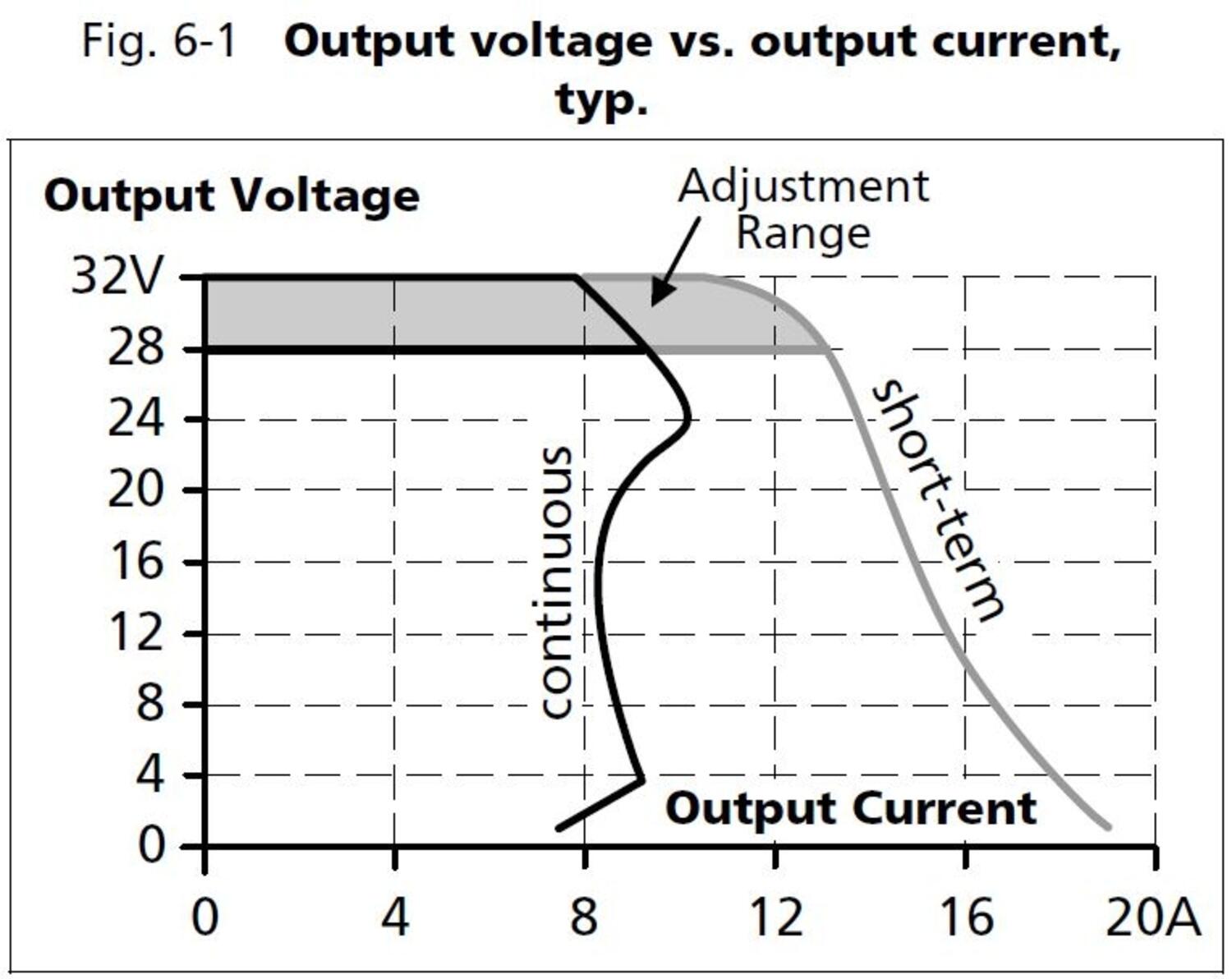

Rada DIMENSION Q je technologickou špičkou medzi zdrojmi: vďaka veľmi kvalitným kondenzátorom, zníženiu počtu súčiastok, dlhej životnosti, spoľahlivosti a veľmi malým rozmerom, výrobca docielil vysokú účinnosť zdrojov (okolo 93%). Zdroje majú univerzálny vstup, možno ich napájať zo siete 120 V aj 230 V st bez nutnosti prepínania medzi uvedenými štandardmi. Spĺňajú normu SEMI F47, sú teda po dobu 200 ms schopné dodávať menovité výstupné napätie aj pri poklese napájacieho napätia na 60 V st. Ďalšou možnosťou je napájanie v rozsahu 110-150 V ss. Zdroje radu DIMENSION Q sú chránené proti nárazovým prúdom aktívnou ochranou, účinnou (na rozdiel od obvyklých NTC termistorov) aj v prípade už zahriateho zdroja. Zdroje majú výkonovú rezervu, ktorá umožňuje pri stálom výstupnom napätí zvýšiť po dobu 4 s výstupný výkon o 50%. Nie je teda nutné predimenzovávať zdroj kvôli záťažiam s vyššími rozbehovým alebo krátkodobými špičkovými prúdmi. Výkonová rezerva je časovo riadená, zdrojom pri preťažení či skrate nehrozí žiadne riziko. Zdroj okrem svojej vlastnej ochrany umožní okamžité odpojenie postihnutých vetvy rozvodu a zamedzí preťažovaniu káblov. Ako istiaci prvok môže byť použitá tiež nastaviteľná prúdová ochrana Locci-Box (pozri katalógové listy sekcie Lütze).
