PULS
DC-DC konvertor pre frekvenčný menič, 24 V DC
Série QTD20.241
- Zaťažovací prúd
- Vstupné napätie 600 V DC
- Šírka 65 mm
- Účinnosť do 95 %
- Integrované primárne poistky
Vybraná varianta
DC/DC konvertor 600/24 V DC, 20 A
Položka:
Vybraná varianta
Špecifikácia

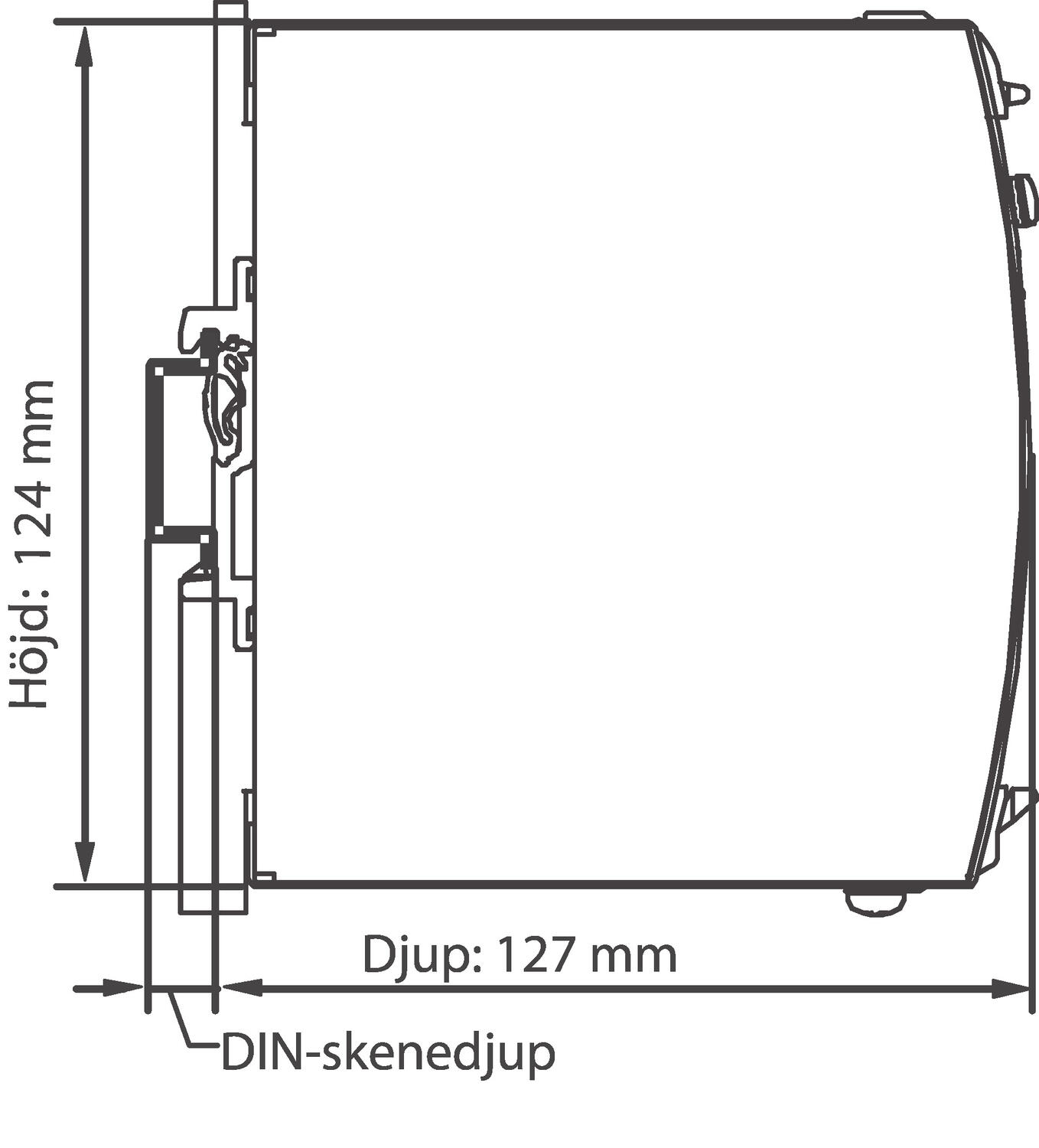

| Hĺbka | 127 mm |
|---|---|
| Hmotnosť | 0,89 kg |
| Kryt | Hliník |
| Max. teplota bez zníženia výkonu | 60 °C |
| Max. vstupné pripojenie | 50 V pp |
| Min. teplota bez zníženia výkonu | -25 °C |
| MTBF (IEC 61709) | 446000 h @ 24 V DC, 20 A, 40 °C |
| Nárazový prúd | Typ. 1,6 A @ 600 V DC |
| Oneskorenie spustenia | 350 ms |
| Prechodové javy | Áno |
| Preklenutie krátkodobého výpadku v sieti | Typ. 22 ms @ 600 V DC |
| Séria | Dimension Q |
| Šírka | 65 mm |
| Trieda krytia | IP20 |
| Úbytok výkonu od +60 ° C do +70 ° C | 12 W/°C |
| Účinnosť | 95 % |
|---|---|
| Vstupné napätie DC | 600 V |
| Vstupné napätie DC max. | 840 V DC |
| Vstupné napätie DC min. | 480 V DC |
| Výkon | 480 W |
| Výška | 124 mm |
| Výstup DC relé | Áno |
| Výstupné napätie | 24 V DC |
| Výstupné napätie max. | 28 V DC |
| Výstupné napätie min. | 24 V DC |
| Výstupný prúd | 20 A |
| Zhoda s normami | CE, CSA, UL |
| Životnosť | 42000 h @ 24 V DC, 20 A, 40 °C |
| Zvlnenie max. | 100 mV pp |
Popis produktu

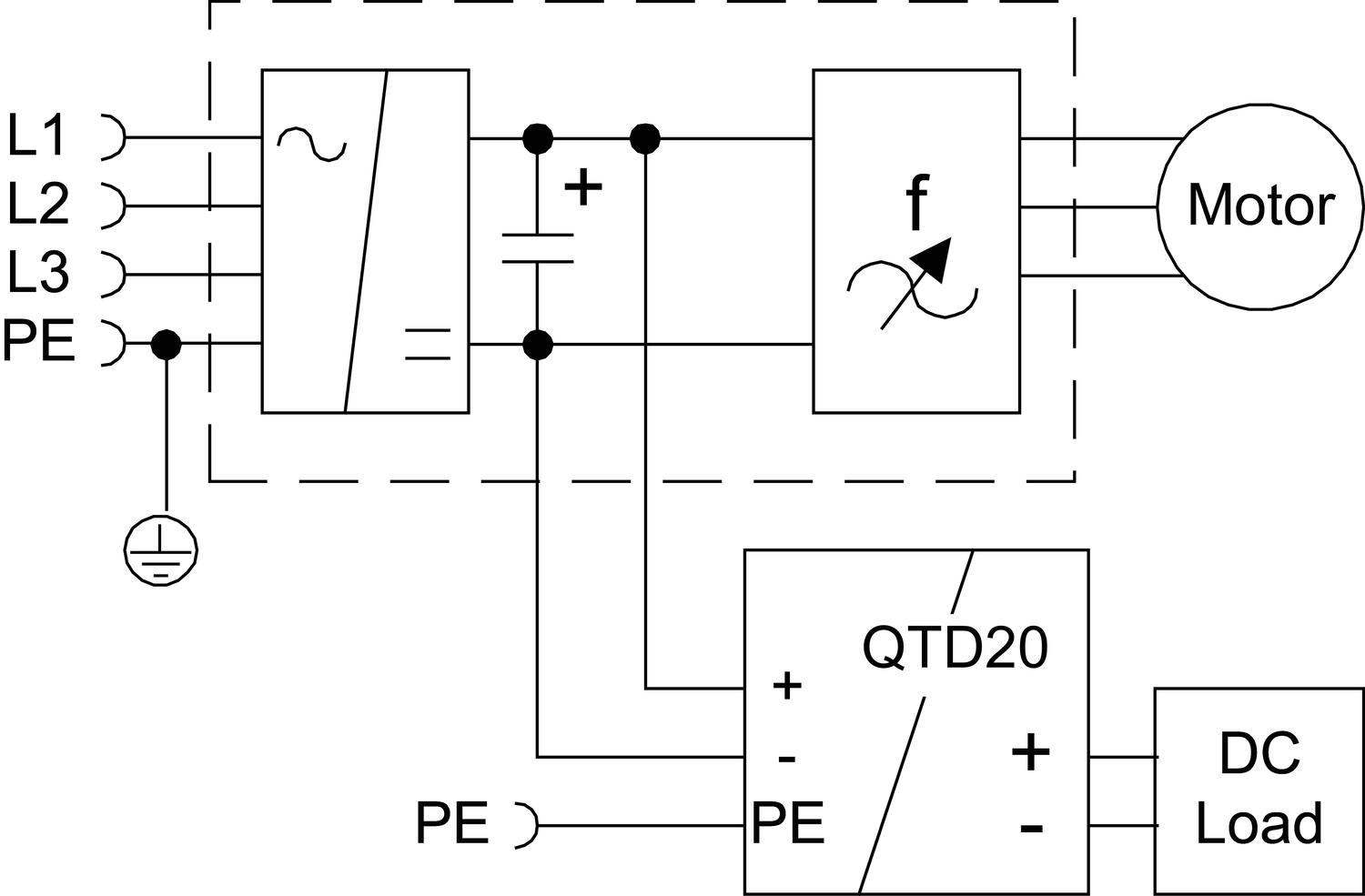

DC-DC konvertor je optimalizovaný pre pripojenie na zbernicu / fázu frekvenčného meniča. Toto napätie zvyčajne nie je filtrované, má vysoké EMI rušenie a ponecháva vysoké úniky prúdu. Konvertor má veľmi robustný vstupný stupeň a filter, ktorý zabezpečuje bezpečnú prevádzku aj pri veľmi rušivom napájaní. Vstavané sú duplicitné poistky 600 V DC, čo šetrí miesto a peniaze. Pri výpadkoch elektrického prúdu motory pôsobia ako generátory a resetujú napätie na kondenzátory frekvenčného meniča, ktoré zase na výstupe do prevodníka DC-DC. To znamená, že sa udržiava 24 V DC.

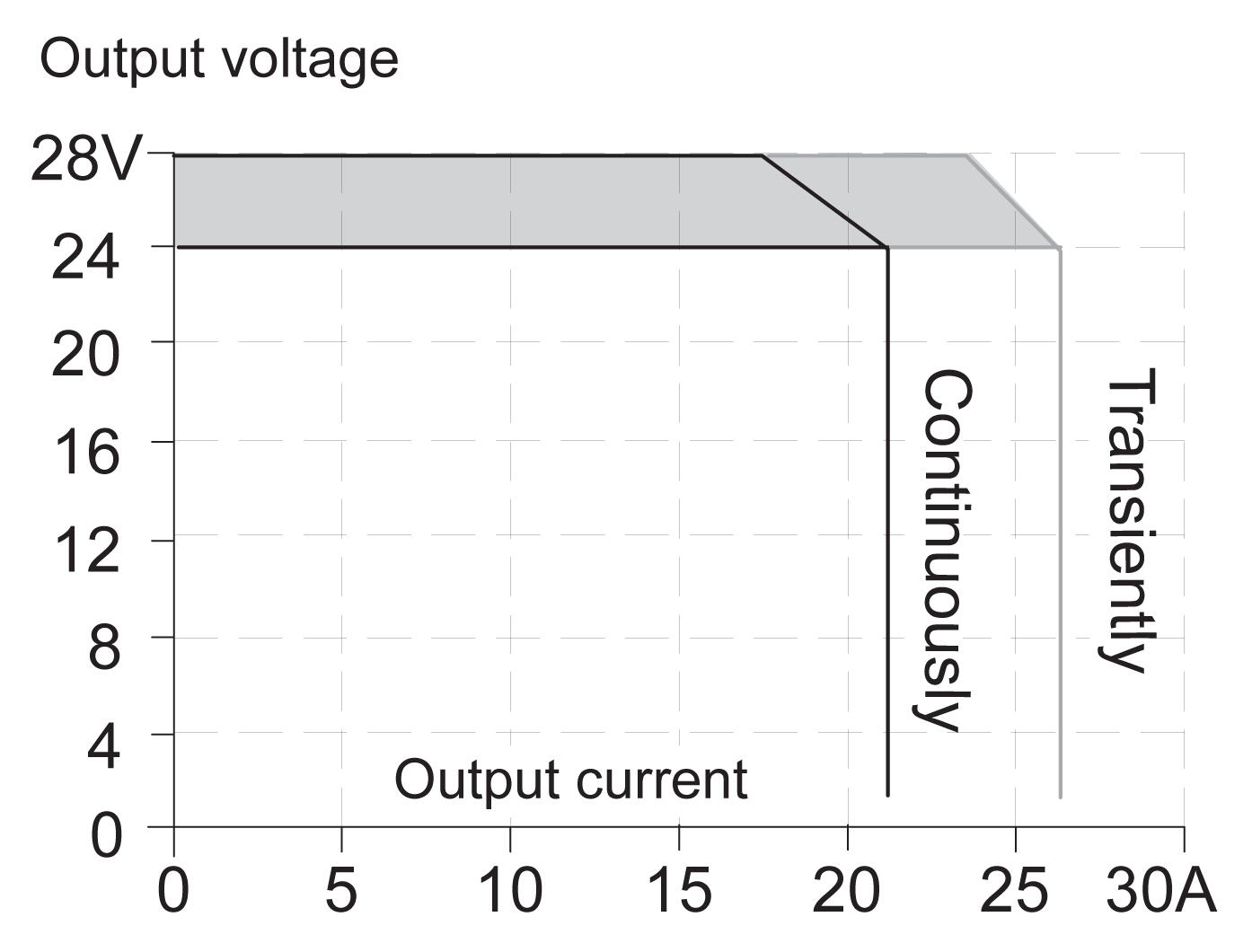

Bonusový efekt poskytuje 25% mimoriadnu rezervu so zachovaným 24 V, čo je výhoda, keď pripojené záťaže majú vysoký štartovací prúd.
Konvertor má ochranu polarity a minimálny vstupný prúd. Okrem toho je reléový výstup (DC-OK), ktorý klesá, keď sa výstupné napätie odchyľuje od nastavenej hodnoty o viac ako 10%.
