Valcová poistková vložka ATQ (Midget) 500 V AC TD

Hľadáte anglický produktový list? Nemusíte hľadať ďalej! Náš produktový list je navrhnutý tak, aby poskytoval všetky potrebné informácie o našich produktov jasne a stručne. Od popisov produktov po špecifikácie nájdete všetko, čo potrebujete k informovanému rozhodnutiu. Neztrácajte čas hľadaním dokonalého produktového listu - získajte si svoj ešte dnes!
  • Ochrana pre elektroniku, prístroje, atď.
  • Časové oneskorenie (12 s pri 200% menovitého prúdu)
  • Charakteristika - pomalé

ATQ1/10 - UL/CSA, 10x38, 500 V AC, pomalá 1/10 A

ATQ1/8 - UL/CSA, 10x38, 500 V AC, pomalá 1/18 A

ATQ15/100 - UL/CSA, 10x38, 500 V AC, pomalá 15/100 A

ATQ3/16 - UL/CSA, 10x38, 500 V AC, pomalá 3/16 A

ATQ2/10 - UL/CSA, 10x38, 500 V AC, pomalá 2/10 A

ATQ1/4 - UL/CSA, 10x38, 500 V AC, pomalá 1/4 A

ATQ3/10 - UL/CSA, 10x38, 500 V AC, pomalá 3/10 A

ATQ4/10 - UL/CSA, 10x38, 500 V AC, pomalá 4/10 A

ATQ1/2 - UL/CSA, 10x38, 500 V AC, pomalá 1/2 A

ATQ6/10 - UL/CSA, 10x38, 500 V AC, pomalá 6/10 A

ATQ8/10 - UL/CSA, 10x38, 500 V AC, pomalá 8/10 A

ATQ1 - UL/CSA, 10x38, 500 V AC, pomalá 1 A

ATQ1-1/8 - UL/CSA, 10x38, 500 V AC, pomalá 1-1/8 A

ATQ1-4/10 - UL/CSA, 10x38, 500 V AC, pomalá 1-4/10 A

ATQ1-1/2 - UL/CSA, 10x38, 500 V AC, pomalá 1-1/2 A

ATQ1-6/10 - UL/CSA, 10x38, 500 V AC, pomalá 1-6/10 A

ATQ1-8/10 - UL/CSA, 10x38, 500 V AC, pomalá 1-8/10 A

ATQ2 - UL/CSA, 10x38, 500 V AC, pomalá 2 A

ATQ2-1/8 - UL/CSA, 10x38, 500 V AC, pomalá 2-1/8 A

ATQ2-1/4 - UL/CSA, 10x38, 500 V AC, pomalá 2-1/4 A

ATQ2-1/2 - UL/CSA, 10x38, 500 V AC, pomalá 2-1/2 A

ATQ2-8/10 - UL/CSA, 10x38, 500 V AC, pomalá 2-8/10 A

ATQ3-2/10 - UL/CSA, 10x38, 500 V AC, pomalá 3-2/10 A

ATQ3-1/2 - UL/CSA, 10x38, 500 V AC, pomalá 3-1/2 A

ATQ4 - UL/CSA, 10x38, 500 V AC, pomalá 4 A

ATQ4-1/2 - UL/CSA, 10x38, 500 V AC, pomalá 4-1/2 A

ATQ5 - UL/CSA, 10x38, 500 V AC, pomalá 5 A

ATQ5-6/10 - UL/CSA, 10x38, 500 V AC, pomalá 5-6/10 A

ATQ6 - UL/CSA, 10x38, 500 V AC, pomalá 6 A

ATQ6-1/4 - UL/CSA, 10x38, 500 V AC, pomalá 6-1/4 A

ATQ7 - UL/CSA, 10x38, 500 V AC, pomalá 7 A

ATQ8 - UL/CSA, 10x38, 500 V AC, pomalá 8 A

ATQ9 - UL/CSA, 10x38, 500 V AC, pomalá 9 A

ATQ10 - UL/CSA, 10x38, 500 V AC, pomalá 10 A

ATQ12 - UL/CSA, 10x38, 500 V AC, pomalá 12 A

ATQ14 - UL/CSA, 10x38, 500 V AC, pomalá 14 A

ATQ15 - UL/CSA, 10x38, 500 V AC, pomalá 15 A

ATQ20 - UL/CSA, 10x38, 500 V AC, pomalá 20 A

ATQ25 - UL/CSA, 10x38, 500 V AC, pomalá 25 A

ATQ30 - UL/CSA, 10x38, 500 V AC, pomalá 30 A

Vybraná varianta

MERSEN

Uložiť ako pdf

Technické údaje/dokumenty

Popis produktu

Príslušenstvo a príbuzné produkty

Vybraná varianta

Špecifikácia

Balenie 10 ks
Breaking Capacity 10 kA
Charakteristika (CVL) Time-Delay
Max. napätie AC 500 V
Nominálny prúd 0,1 A
Výrobné číslo S211662
Zhoda s normami UL, CSA

K stiahnutiu

Rozmery a pripojenie

Popis produktu

English product sheet



ATQ-diagram

ATQ-diagram

Schválenie:Ce-marking



Drawing on approved of ULUL štandard 248-14



Approved of CSACSA štandard C22.2 No. 248.14

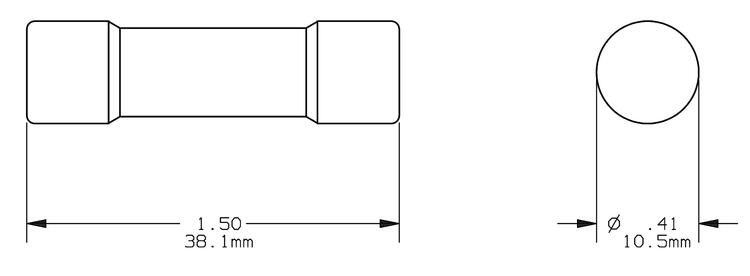

Rozmery

(mm)

Tube fuse-dimension

A: 38

B:10

C:



Objednávacie informácie

Objednávacie čísla

Popis

Rozmery (mm)

Menovitý prúd (A)

Napätie(V)

Vypínacia schopnosť

Balenie

ATQ1/10

S211662J

10x38

0.1

500 V AC

10 kA

10

ATQ1/8

A213210J

0.125

ATQ15/100

J215748J

0.15

ATQ3/16

D201920J

0.187

ATQ2/10

E218826J

0.2

ATQ1/4

Q212695J

0.25

ATQ3/10

Q201402J

0.3

ATQ4/10

R212696J

0.4

ATQ1/2

Y212173J

0.5

ATQ6/10

F215239J

0.6

ATQ8/10

G217793J

0.8

ATQ1

E217791J

1

ATQ1-1/8

R219872J

1.125

ATQ1-1/4

R219343J

1.25

ATQ1-4/10

F222553J

1.4

ATQ1-1/2

Q218307J

1.5

ATQ1-6/10

X223074J

1.6

ATQ1-8/10

C200861J

1.8

ATQ2

P216259J

2

ATQ2-1/8

F217792J

2.125

ATQ2-1/4

B217282J

2.25

ATQ2-1/2

N216764J

2.5

ATQ2-8/10

R218308J

2.8

ATQ3

G222554J

3

ATQ3-2/10

D200862J

3.3

ATQ3-1/2

Y223075J

3.5

ATQ4

T211663J

4

ATQ4-1/2

Z212174J

4.5

ATQ5

B213211J

5

ATQ5-6/10

S213709J

5.6

ATQ6

Z214221J

6

ATQ6-1/4

C214730J

6.25

ATQ7

P216765J

7

ATQ8

C217283J

8

ATQ9

S218309J

9

ATQ10

R213708J

10

ATQ12

Y214220J

12

ATQ14

B214729J

14

ATQ15

E215238J

15

ATQ20

S219344J

20

ATQ25

S219873J

25

ATQ30

B211141J

30



Minimálne objednávacie množstvo je jedno balenie - 10 ks.
