Bezpečnostné závory SH4 14mm Standard
- Manuálny reštart, EDM
- Dosah až 10 m
- Monitorovaná výška 300 – 2 250 mm
- Nastaviteľné pomocou pripojenia
Vybraná varianta
Vybraná varianta
Špecifikácia
| Materiál tela | Hliník |
|---|---|
| Mttfd | 43 year |
| Napájacie napätie | 24 V DC |
| PL | e |
| Počet lúčov | 30 |
| Prevádzková teplota max. | 55 °C |
| Prevádzková teplota min. | -30 °C |
| Reaction time | 9 ms |
| SIL | 3 |
| Snímacia vzdialenosť | 0,2-10 m |
| Strážená výška | 300 mm |
| Tolerancia napätia | ± 20% |
Popis produktu

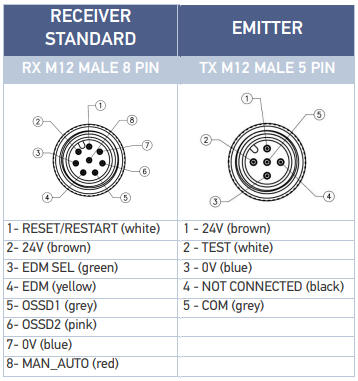

Štandardné bezpečnostné svetelné závory SH4 sú najzákladnejším typom bezpečnostných bariér kategórie 4. Majú iba štandardnú bezpečnostnú funkciu, funkciu EDM (External Device Monitoring) a možnosť manuálneho reštartu. Dosah bariér pre rozstup 14 milimetrov, t. j. pre ochranu prstov, je 10 metrov. Vysielač sa pripája pomocou 4-pinového konektora M12 a prijímač pomocou 8-pinového konektora M12.
Čo je svetelná závora
Svetelné závory sú veľmi užitočné ochranné zariadenia, ktoré sú schopné monitorovať veľké plochy. Skladajú sa z vysielača a prijímača. Infračervené svetelné lúče sa prenášajú z vysielača do prijímača. Keď je svetelný lúč prerušený, stroje v chránenej oblasti dostanú príkaz na zastavenie prevádzky. Signál z bezpečnostných bariér je poskytovaný dvojicou výstupov OSSD. (OSSD = Output Signal Switch Device)
V nečinnom stave, keď nie sú lúče prerušené, tieto výstupy OSSD dodávajú napätie 24 V DC do bezpečnostnej riadiacej jednotky, čím sú odolné voči skratom. Výstupy OSSD sa vyznačujú periodickou samokontrolou, pri ktorej sa napätie na jednom kanáli na krátky okamih vypne, aby sa skontrolovalo, či stále udržiava napätie.
EDM – monitorovanie externých zariadení
Monitorovanie externých zariadení poskytuje spätnú väzbu o kontaktoch bezpečnostného relé alebo stykača. Normálne uzavretý (NC) kontakt zo stykača je pripojený na 24 V k samostatnému vstupu bezpečnostných bariér alebo skenerov.
Bariéra alebo skener tak kontroluje, či je výstup bezpečnostného relé funkčný.
Manuálny reštart
Základné bezpečnostné bariéry sú vopred nastavené a nemožno ich zmeniť na automatické opätovné spustenie. To znamená, že keď sa prekážka odstráni z monitorovanej oblasti, signály z bariér sa opätovne spustia a stroje dostanú signál na spustenie prevádzky.
Ručné opätovné spustenie pri prerušení svetelného lúča dáva strojom v nebezpečnej oblasti príkaz na zastavenie. Na opätovné spustenie stroja je najskôr potrebné resetovať signál, ktorý sa zvyčajne vkladá do bezpečnostného zariadenia pomocou tlačidla, ktoré musí byť umiestnené tak, aby nebolo prístupné zvnútra chránenej oblasti.
